Краткое руководство по выбору промышленных скрытых петель

В современном промышленном оборудовании функциональность, безопасность и эстетика являются неотъемлемыми составляющими. Скрытые петли (также известные как "невидимые петли") стали ключевым компонентом для повышения качества и безопасности оборудования благодаря их свойству быть полностью скрытыми при закрытой дверной панели.

Однако требования, предъявляемые к петлям в промышленных условиях, намного превышают требования, предъявляемые к обычной фурнитуре. Эта статья представляет собой исчерпывающее руководство по выбору, в котором вы подробно рассмотрите семь ключевых технических параметров - от грузоподъемности и угла открытия до коррозионной стойкости материала - и объедините их с конкретными сценариями промышленного применения, чтобы помочь вам точно выбрать скрытую петлю, которая наилучшим образом соответствует вашим потребностям.

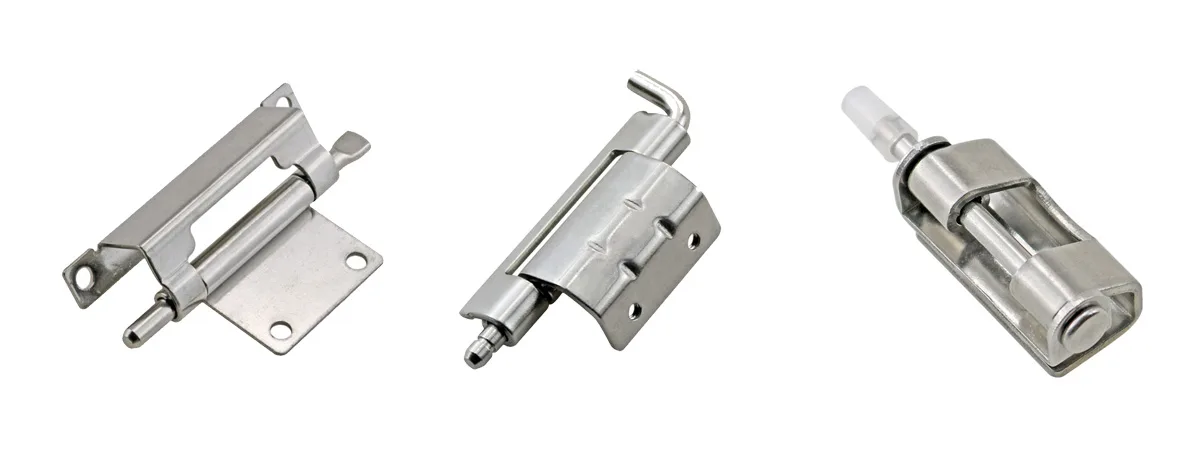

Что такое скрытая петля промышленного класса?

Скрытая петля промышленного класса - это система фурнитуры, в которой при закрывании дверной панели ее механическая конструкция полностью установлена и скрыта внутри дверной панели и корпуса шкафа. Это резко отличается от традиционных петель (например, флажковых или рояльных), которые хорошо видны снаружи.

Его основа - сложный многозвенный механизм (например, четырех- или шестизвенник) с точно заданной траекторией движения. Такая конструкция не просто решает проблему "вращения"; она обеспечивает сложное кинематическое решение проблемы "как переместиться из закрытой точки в открытую точку без столкновения в ограниченном пространстве". Например, некоторые конструкции позволяют дверной панели сначала "отвестись" от рамы перед поворотом, что позволяет избежать столкновений в очень маленьких монтажных зазорах.

Основные преимущества в промышленных применениях:

• Предельная эстетика и эргономика: Достигается "бесшовная" плоская конструкция, которую легко чистить и которая исключает внешние выступы, предотвращая случайное зацепление за одежду персонала или кабели. Подробнее о Как скрытые петли повышают соответствие требованиям OSHA и промышленную безопасность.
• Превосходная безопасность и устойчивость к взлому: Все крепежные элементы и корпус петли установлены внутри шкафа, что делает его идеальным выбором для наружных электрощитков и общественных помещений.
• Оптимизированное пространство и герметичность (рейтинги IP/NEMA): Обеспечивает равномерное сжатие прокладки, что очень важно для достижения степени защиты IP65 или NEMA 4/12.
• Снижение затрат на обслуживание и повышенная долговечность: Устанавливается внутри шкафа и защищена от внешних воздействий (пыли, влаги, химикатов).

Семь ключевых технических параметров

Грузоподъемность

• Крутящий момент (Н-м) > Крутящий момент = масса ворот (кг) × 9,81 × расстояние (м); соблюдайте коэффициент безопасности ≥1,25×.
• Динамическая нагрузка и срок службы (ANSI/BHMA): Петли класса 1 должны выдерживать 2,5 миллиона циклов на ANSI/BHMA A156.1.
• Распределение нагрузки: На верхний шарнир действует тяга (радиальная сила); на нижний шарнир - осевой вес.
• Инженерное заблуждение: Adding a third hinge does not proportionally increase the total load capacity. In multi-hinge systems, load distribution is inherently nonlinear—the top hinge primarily absorbs radial tension, while the bottom hinge carries most of the axial weight. The middle hinge provides limited additional support and primarily helps reduce door deflection and vibration rather than significantly boosting total capacity.
• Запас прочности: A minimum safety factor of about 1.25× is generally applied under stable conditions. For vibration or impact environments, engineers often use 1.5–2.0× to ensure durability and reliability.This follows standard engineering practice as outlined in Wikipedia’s “Factor of Safety”и Roy Mech’s guidelines.

Угол открытия

Угол	Приложение	Примечание
90°	Стандартные небольшие панели доступа	Базовый клиренс
120°	Большинство промышленных шкафов	Лучший баланс между доступом и пространством
180°	Центры обработки данных, двери для тяжелых грузов	Максимальное открытие; избегайте столкновений

Инженерное предупреждение: Вынужденная нагрузка на петлю, превышающая ее расчетный предел, приводит к необратимым повреждениям.

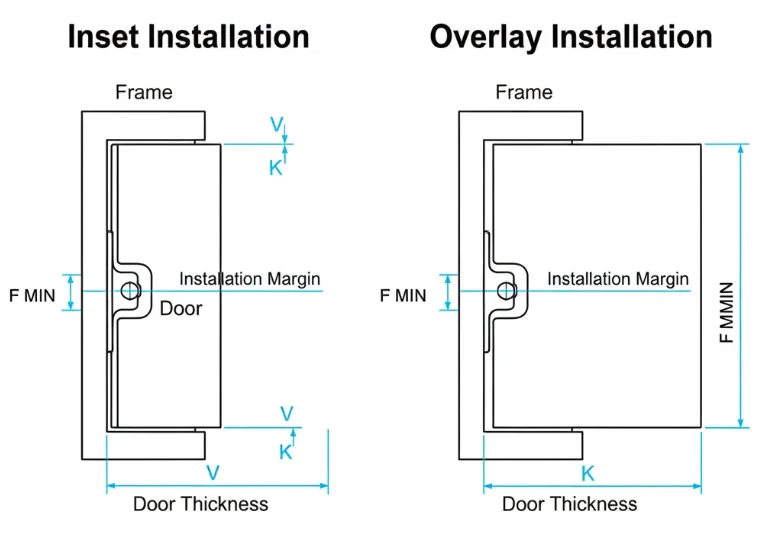

Геометрия двери и рамы

• Тип установки: Зависит от того, является ли дверь Вставка или Накладка.
• Ключевые ограничения: Толщина двери (V), монтажный запас (K) и боковой зазор (F MIN) имеют строгую геометрическую зависимость.
• Требования к отбору: Обратитесь к технической информации производителя информационные листы или чертежи CAD.

Центр вращения (точка поворота)

Центр вращения - это "виртуальная точка", определяемая многозвенным механизмом. Неправильное моделирование приводит к столкновению двери и рамы при открывании.

Материал и отделка

Материал	Характеристики	Типичное использование
Цинковый сплав	Точное литье под давлением; хорошая эстетика	Внутренние шкафы, пульты управления
Сталь	Наибольшая прочность; нуждается в антикоррозийном покрытии	Охрана тяжелой техники
Нержавеющая сталь 304	Общая коррозионная стойкость	Пищевые, медицинские, наружные (несоленые)
Нержавеющая сталь 316	Содержит Mo; отличная устойчивость к хлоридам	Морская, прибрежная, химическая среда
Алюминий	Легкий вес (⅓ плотности стали)	Транспортные средства, авиация, железнодорожный транспорт

Стиль крепления

• Привинчивание / прикрепление болтами: Общие и регулируемые; обеспечивают правильную ориентацию влево/вправо.
• Приварка: Самый прочный, виброустойчивый и устойчивый к взлому; идеально подходит для дверей с большой нагрузкой.
• Подъем: Позволяет быстро снять дверь для транспортировки или обслуживания.

Дополнительные функции

• Регулировка 3D: Обеспечивает точную регулировку в трех направлениях, что очень важно для поддержания компрессии прокладок и соответствия стандартам IP/NEMA.
• Функция фиксации: Удерживает двери открытыми под заданным углом - это важно для безопасности оператора.
• Крутящий момент / Фрикционная петля: Сохраняет положение под любым углом; идеально подходит для панелей автомобилей, подверженных вибрации.

Практический анализ трех промышленных сценариев

Электрические шкафы, серверные стойки и блоки управления

• Характеристики: Использование внутри помещений; рейтинг IP и устойчивость к взлому являются приоритетными.
• Приоритет отбора:
  • Устойчивость к взлому: скрытая конструкция.
  • Уплотнение: рекомендуется использовать модели с 3D-регулировкой для обеспечения IP65/NEMA 4/12.
  • Материал: цинковый сплав или сталь с порошковым покрытием.

Защитные ограждения для сверхмощного оборудования и дверцы для доступа к оборудованию

• Характеристики: Тяжелые двери, высокая вибрация, частая эксплуатация.
• Приоритет отбора:
  • Рассчитайте крутящий момент с запасом прочности.
  • Используйте сварные петли для защиты от вибраций.
  • Функция фиксации рекомендуется для обеспечения безопасности.
  • Проверьте данные о сроке службы по стандартам ANSI/BHMA.

Специальные транспортные средства (фургоны, строительные автомобили), оборудование для наружных работ

• Характеристики: Жесткие условия эксплуатации с влажностью, солью и вибрацией.
• Приоритет отбора:
  • Для наружных работ используйте нержавеющую сталь марки 304.
  • Для прибрежных или соленых зон используйте нержавеющую сталь 316 (NEMA 4X).
  • Рассмотрите фрикционные петли для борьбы с вибрацией.

Не стоит упускать из виду: Правильная установка и уход за скрытыми петлями

Ключ к установке: Выравнивание!

Все шарниры должны быть идеально выровнены по одной оси. Несоответствие вызывает неравномерную нагрузку, скручивание верхнего шарнира и преждевременный износ.

Ловушка для технического обслуживания: Нержавеющая сталь "Galling"

Нержавеющая сталь при трении может подвергаться адгезии ("холодная сварка").

• Решение: Периодически смазывайте противозадирный смазку с содержанием молибдена или никеля - никогда не используйте обычную смазку.

Часто задаваемые вопросы (FAQ)

Q1: Почему моя петля провисает, даже если грузоподъемность достаточна?

О: К распространенным причинам относятся несоосность, неправильный расчет момента затяжки или ослабление крепежа.

Вопрос 2: Всегда ли 180-градусные петли имеют меньшую грузоподъемность, чем 120-градусные?

О: Не обязательно, но конструкции 180° более сложные и могут иметь больше точек напряжения.

Q3: Действительно ли петли из нержавеющей стали не ржавеют?

О: Могут. Хлориды разрушают пассивный слой нержавеющей стали 304; 316 (с Mo) сопротивляется этому. ASTM B117 испытания.

Q4: Что лучше: универсальные (неручные) петли или специальные левые/правые петли?

О: Универсальные петли уменьшают количество SKU; специальные типы могут быть конструктивно более прочными для специальных геометрических форм.

Заключение

Выбор скрытой петли для промышленного применения - это не просто "эстетика". Это серьезное инженерное решение, касающееся безопасности оборудования, степени защиты IP/NEMA, долговечности и эргономики.

Принятие решения начинается с точного расчета момента нагрузки и геометрии двери, углубляется глубоким пониманием условий эксплуатации (коррозия, вибрация) и отраслевых стандартов (ANSI, NEMA), а завершается строгим контролем материала (316 против 304) и точности установки (выравнивание, защита от заедания). Правильный выбор скрытой петли - это краеугольный камень в обеспечении безопасности и надежности вашего оборудования на протяжении всего срока службы.
