Петли для батарейных шкафов: Руководство по нагрузке, коррозии и доступу

Петли для батарейных шкафов - это не обычная фурнитура. В системах хранения энергии, телекоммуникационных шкафах, корпусах солнечных батарей, инфраструктуре EV и шкафах резервного питания петли должны поддерживать тяжелую дверь, противостоять коррозии в условиях эксплуатации и обеспечивать безопасный доступ для осмотра, замены батарей и аварийного обслуживания.

Неправильно подобранная петля может стать причиной не только шума или смещения двери. Она может снизить эффективность герметизации, затруднить аварийное обслуживание, ускорить коррозию в местах крепления или создать угрозу безопасности, когда тяжелая дверь шкафа начнет провисать. Поэтому к выбору петель для батарейного шкафа следует подходить как к части конструкции шкафа, а не как к небольшому решению по выбору аксессуаров.

В этом руководстве объясняется, как оценить петли для батарейных шкафов на основе трех практических инженерных факторов: нагрузка на дверь, коррозионная стойкость, и доступ для обслуживания. Она предназначена для разработчиков корпусов, покупателей комплектующих, специалистов по техническому обслуживанию и инженеров, выбирающих петли для накопителей энергии и силовых шкафов.

Почему петли для батарейных шкафов требуют различных критериев выбора

Шкафы для аккумуляторов предъявляют иные требования к петлям по сравнению с общепромышленными шкафами. Двери часто больше, тяжелее и оснащены дополнительными компонентами, такими как замки, уплотнительные прокладки, вентиляционные отверстия, устройства контроля, изоляционные слои или усиленные панели. В системах, устанавливаемых вне помещений, петли также должны противостоять влажности, дождю, перепадам температуры, пыли и возможному воздействию соли.

Кроме того, эта сфера применения чувствительна к техническому обслуживанию. Батарейные шкафы могут нуждаться в регулярном осмотре, замене модулей, проверке кабелей, обслуживании терморегулирования и аварийном доступе. Если шарнир становится жестким, подвергается коррозии, смещается или перегружается, шкаф может перестать надежно открываться или правильно герметизироваться после обслуживания.

Для принятия более широких решений по оборудованию корпуса вы также можете просмотреть руководство по петлям для промышленных шкафов. Эта статья посвящена применению батарейных шкафов, в которых нагрузка, коррозия и доступ должны оцениваться вместе.

Нагрузка на дверцу и прочность петель для батарейных шкафов

Вес, ширина и центр тяжести двери

Первый шаг при выборе петель для батарейного шкафа - это не просто проверка веса двери. Инженеры также должны учитывать ширину двери, центр тяжести, установленную фурнитуру, сжатие прокладки и то, насколько дверь открывается во время обслуживания.

Узкая дверь и широкая дверь с одинаковым весом создают не одинаковое напряжение на петлях. Более широкая дверь увеличивает усилие на стороне петли, что может ускорить износ штифта, ослабление винтов, деформацию рамы и провисание двери. В батарейных шкафах это имеет значение, поскольку провисание двери может повлиять на герметичность, выравнивание замка и доступ к обслуживанию.

При оценке грузоподъемности шарнира соберите как минимум следующие данные:

• Общий вес двери: включает в себя дверную панель, замки, уплотнители, вентиляционные отверстия, крышки и все установленные компоненты.
• Ширина и высота двери: Более широкие двери создают большую нагрузку на петли.
• Центр тяжести: проверьте, не смещают ли установленные детали груз в сторону от петли.
• Угол открытия: больший угол открытия может увеличить нагрузку при обслуживании.
• Частота обслуживания: Ежедневный или еженедельный доступ повышает требования к циклу и износу.
• Среда установки: условия на улице, в прибрежной зоне, во влажном помещении или в помещении с батареей влияют на выбор материала.

Статическая нагрузка в сравнении с многократной нагрузкой

Статическая грузоподъемность описывает, какую нагрузку может выдержать петля, когда дверь неподвижна. Для батарейных шкафов часто более важна повторяющаяся эксплуатационная нагрузка. Каждый цикл открывания и закрывания создает движение, вибрацию и удар на штифте петли, кулаке, монтажной пластине и крепежных элементах.

Петля, которая выглядит приемлемой при статической нагрузке, может выйти из строя в полевых условиях, если дверь шкафа часто открывается, если шкаф установлен на открытом воздухе или если рама недостаточно жесткая, чтобы удерживать линию петли на одном уровне. Именно поэтому при выборе петли для батарейного шкафа следует учитывать как номинальную нагрузку, так и ожидаемый срок службы.

Для дверей тяжелых батарейных шкафов используйте подходящий коэффициент безопасности, а не выбирайте петли с точным весом двери. Во многих промышленных применениях в качестве отправной точки используется коэффициент безопасности 1,5-2,0, но фактическое требование должно быть скорректировано с учетом размера двери, вибрации, качества установки и частоты обслуживания.

Если ваш проект предусматривает очень большие или тяжелые подъездные двери, сравните это требование со специальным метод выбора петли для тяжелых условий эксплуатации а не полагаться только на значения нагрузки по каталогу.

Прочность монтажной пластины и выбор крепежа

Петля - это только одна часть пути нагрузки. Рама шкафа, монтажная панель, резьбовые вставки, сварные швы, винты и усиливающая конструкция также должны нести нагрузку. В батарейных шкафах поломка петли часто вызвана слабыми условиями монтажа, а не только корпусом петли.

Обычно слабыми местами являются тонкий металлический лист вокруг петли, винты недостаточного размера, плохое зацепление резьбы, деформация рамы после установки или смешанные материалы крепежа, которые корродируют быстрее, чем сама петля. Для тяжелых дверей усиленные места крепления петель обычно более безопасны, чем тонкие стенки корпуса.

Коррозионные риски в условиях батарейного шкафа

Аккумуляторное помещение и наружный шкаф

Петли батарейного шкафа могут подвергаться воздействию нескольких источников коррозии в зависимости от условий эксплуатации. В закрытых аккумуляторных помещениях может присутствовать влажность и, в некоторых случаях, кислотное или щелочное загрязнение. Шкафы для солнечных батарей, телекоммуникационных систем и накопителей энергии, устанавливаемые на открытом воздухе, должны выдерживать дождь, конденсат, пыль, колебания температуры, а иногда и воздействие хлоридов из прибрежного воздуха.

В условиях свинцово-кислотных батарей коррозионная стойкость должна оцениваться более тщательно, поскольку кислотный туман или остатки химикатов могут ускорить разрушение поверхности. В шкафах с литиевыми батареями химическое воздействие может быть ниже, но наружная влага, конденсат и солевой туман все равно могут со временем повредить петли, винты и монтажные поверхности.

Ключевой момент заключается в том, что "нержавеющая сталь" не должна рассматриваться как единая категория материалов. SS304 может быть приемлемой для многих внутренних или общих наружных применений, в то время как SS316 или дополнительная защита поверхности могут потребоваться для прибрежных, влажных, промывочных или химически агрессивных сред.

Варианты SS304, SS316 и сталь с покрытием

Материал шарниров батарейного шкафа следует выбирать в соответствии с коррозионной стойкостью и требованиями к нагрузке. Нержавеющая сталь SS304 обычно используется для общепромышленных применений, где окружающая среда не подвержена сильной коррозии. Нержавеющая сталь SS316 благодаря содержанию молибдена обеспечивает лучшую стойкость в богатых хлоридами или более агрессивных средах.

Петли из углеродистой стали с покрытием могут подойти для недорогих шкафов внутри помещений, но покрытие должно оставаться неповрежденным. Если покрытие поцарапано или изношено в области шарнира, штифта или отверстия для винта, на открытой поверхности может начаться коррозия. Это особенно важно для шкафов, которые часто открываются или устанавливаются на открытом воздухе.

Если вас интересует, почему нержавеющая фурнитура может ржаветь, ознакомьтесь со статьей о коррозии петель из нержавеющей стали. Для более широкого сравнения материалов можно воспользоваться статьей Руководство по сравнению петель из углеродистой и нержавеющей стали может помочь разделить компромиссы между стоимостью, прочностью и коррозией.

Крепеж и гальваническая коррозия

Одна из распространенных ошибок - выбор коррозионностойкой петли, но использование несовместимых с ней винтов, шайб или вставок. Например, петли из нержавеющей стали в сочетании с необработанными крепежными элементами из углеродистой стали могут создать проблемы с коррозией в зоне крепления. В шкафах для батарей, расположенных на открытом воздухе, на стыке винтов часто появляется ржавчина, ослабление или пятна.

Чтобы снизить этот риск, по возможности подбирайте материал крепежа в соответствии с конструкцией петли и корпуса. В коррозионной или влажной среде могут потребоваться винты из нержавеющей стали, подходящие шайбы, противозадирные составы и изоляция между разнородными металлами.

Испытания на воздействие соляного тумана и окружающей среды

Данные испытаний в соляном тумане могут быть полезны при сравнении вариантов шарниров, особенно для открытых батарейных шкафов, телекоммуникационных шкафов в прибрежной зоне и систем хранения солнечной энергии. Однако не следует рассматривать время работы в соляном тумане как единственный критерий выбора.

Петля с хорошими характеристиками в соляном тумане все равно может выйти из строя, если монтажная пластина слишком тонкая, конструкция штифта слабая, рама шкафа перекошена или нагрузка на дверь недооценена. Коррозионные испытания следует проводить вместе с оценкой грузоподъемности, частоты открывания, совместимости материалов и реальных условий установки.

Требования к доступу для обслуживания батарейных шкафов

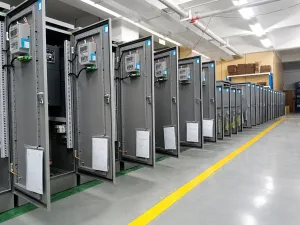

Почему дизайн доступа имеет значение

Батарейные шкафы требуют безопасного и предсказуемого доступа. Командам технического обслуживания может потребоваться осмотреть клеммы, заменить модули, проверить кабели, прочистить вентиляционные отверстия, протестировать датчики или отреагировать на аварийную неисправность. Если дверь не открывается достаточно широко, если петля заедает или если дверь трудно снять, время обслуживания увеличивается, а риски безопасности возрастают.

Поэтому при выборе петель следует учитывать, как именно будет обслуживаться шкаф. Шкаф, открываемый раз в год, не нуждается в такой же стратегии выбора петель, как батарейный шкаф, требующий частого осмотра или замены модулей.

Когда достаточно петли полного открывания

Для многих батарейных шкафов достаточно фиксированной петли с широким углом открывания. Обычно это целесообразно, если дверь не нужно снимать, пространство для обслуживания достаточно, а вес двери можно надежно контролировать во время обслуживания.

Фиксированные петли также могут обеспечить лучшую фиксацию и стабильность уплотнения в некоторых шкафах, устанавливаемых вне помещений. Если в шкафу необходимо поддерживать постоянное сжатие прокладки, противостоять вибрациям и снизить вероятность случайного снятия двери, фиксированная петля может быть более подходящей, чем быстросъемная.

Когда петля с подъемным механизмом имеет смысл

Подъемные петли полезны, когда дверь батарейного шкафа необходимо быстро снять для обслуживания, замены или доступа к ограниченному пространству. Это может сократить время обслуживания, когда технический персонал должен работать непосредственно внутри шкафа или заменять крупные внутренние компоненты.

Однако съемные петли не следует выбирать только потому, что они удобны. Проектировщик должен убедиться, что дверь можно безопасно поднять, что штифт и втулка петли защищены от коррозии и что съемная конструкция не нарушает безопасность, герметичность и виброустойчивость.

Об общей структуре и принципе работы конструкций съемных петель см. петли с подъемным механизмом полное руководство. Для принятия решений по конкретным корпусам руководство по эксплуатации подъемных и неподвижных петель шкафа Объясняет, в каких случаях полезно быстрое удаление, а в каких безопаснее фиксированное удержание.

Когда непрерывная петля безопаснее для тяжелых дверей

Для очень широких или тяжелых дверей шкафов с батареями непрерывная петля может помочь распределить нагрузку по более длинной линии петли. Это может уменьшить локальное напряжение в отдельных точках петли и улучшить выравнивание высоких дверей шкафа.

Компромисс заключается в том, что сплошные петли обычно не обеспечивают быстрого снятия двери. Кроме того, они могут потребовать более точной установки по всей длине петли. Для шкафов, где распределение нагрузки и устойчивость рамы важнее быстрого снятия, сплошная петля может быть лучшим выбором, чем две или три петли меньшего размера.

Таблица выбора типа петли для батарейного шкафа

Распространенные виды отказов петель батарейных шкафов

Провисание двери и потеря компрессии уплотнения

Провисание двери - одна из самых распространенных неисправностей, связанных с петлями, в тяжелых шкафах. В батарейных шкафах провисание - это не просто проблема внешнего вида. Оно может уменьшить сжатие прокладки, затруднить срабатывание замка, привести к тому, что дверь будет царапать раму, и ослабить защиту окружающей среды.

Основные причины: недооцененный вес двери, чрезмерная ширина двери, слабые монтажные пластины, ослабленные винты, плохое выравнивание петли или деформация рамы после установки. Если дверь начинает падать после нескольких месяцев использования, проверьте штифт петли, зазор между кулаками, затяжку винтов и раму шкафа, прежде чем заменять петлю.

Для более подробного объяснения причин провисания шарниров и его предотвращения см. руководство по предотвращению провисания петель.

Изъятие коррозии во время аварийного обслуживания

Коррозия может сделать петли батарейного шкафа тугими, шумными или полностью заклинить. Это особенно опасно, когда требуется срочное обслуживание и дверь должна открываться немедленно. Коррозия может развиваться в штифте, кулаке, отверстиях для винтов или между разнородными металлами.

Чтобы снизить риск заедания, используйте подходящую нержавеющую сталь или защитное покрытие, избегайте несовместимых крепежных элементов и включайте проверку петель в график технического обслуживания. Шкафы, расположенные в местах с повышенной влажностью, в прибрежных районах или в местах, подверженных воздействию химических веществ, следует проверять чаще.

Ослабленный крепеж и несоосность рамы

Даже прочная петля может выйти из строя, если ослабнет система крепления. Многократное открывание, вибрация, термоциклирование и сильные удары двери могут ослабить винты или деформировать тонкий металлический лист вокруг петли. Если линия петли сместится, дверь перестанет закрываться равномерно.

Для батарейных шкафов это может повлиять на блокировку, герметичность, целостность заземления и безопасность персонала. Усиленные зоны крепления петель, правильное зацепление винтов, методы фиксации резьбы и совместимые крепежные элементы - важные детали при проектировании и сборке.

Отказ быстросъемного механизма в подъемных петлях

Подъемные петли могут улучшить доступ к обслуживанию, но съемная функция должна оставаться надежной. Пыль, коррозия, налет краски, заусенцы или несоосность могут затруднить снятие двери. Если технический персонал не может снять дверь во время обслуживания, преимущества подъемной конструкции теряются.

Для батарейных шкафов, в которых используются подъемные петли, убедитесь, что штифт петли имеет достаточный зазор, направление съема не перекрыто близлежащими конструкциями, а дверь можно безопасно переносить после снятия.

Контрольный список выбора петель для батарейного шкафа

Прежде чем утверждать конструкцию петли, воспользуйтесь следующим контрольным списком, чтобы снизить риск занижения спецификации:

Рекомендуемая стратегия петли в зависимости от применения батарейного шкафа

Шкафы для хранения солнечной энергии

Шкафы для солнечных батарей часто устанавливаются на открытом воздухе, где дождь, конденсат, пыль, ультрафиолетовое излучение и перепады температуры влияют на срок службы шарниров. В таких случаях на первый план должны выходить коррозионная стойкость и стабильность уплотнения. Если шкаф расположен вблизи побережья, SS316 и совместимые нержавеющие крепежные элементы обычно более безопасны, чем стандартная сталь с покрытием.

Аккумуляторные шкафы для телекоммуникаций

Телекоммуникационные батарейные шкафы могут располагаться в удаленных местах с ограниченным доступом для обслуживания. В этом случае петля должна выбираться с учетом долгосрочной надежности, а не наименьшей первоначальной стоимости. Выравнивание дверцы, коррозионная стойкость и надежность крепежа особенно важны, поскольку задержка в обслуживании может превратить небольшую проблему с петлей в проблему доступа.

Шкафы для зарядки электромобилей и энергетической инфраструктуры

Аккумуляторные и силовые шкафы, используемые в инфраструктуре EV, могут требовать частого осмотра и безопасного доступа к корпусу. В зависимости от планировки, для удержания и герметизации может быть предпочтительна фиксированная петля повышенной прочности, в то время как подъемная петля может быть полезна, когда сервисным бригадам необходимо быстро снять дверь в ограниченном пространстве.

Шкафы для центров обработки данных и резервного питания

Шкафы резервного питания в центрах обработки данных или на критически важных объектах требуют предсказуемого доступа и минимального времени простоя. Петли должны быть подобраны таким образом, чтобы выдерживать многократное обслуживание, поддерживать выравнивание дверей и предотвращать коррозию крепежных элементов. Петля, которая заедает во время аварийного обслуживания, может задержать обслуживание, даже если остальная часть шкафа хорошо спроектирована.

Рекомендации по обслуживанию петель батарейного шкафа

Петли батарейного шкафа должны быть включены в график регулярного технического обслуживания. Частота проверок зависит от условий эксплуатации и частоты доступа, но для большинства применений полезны следующие проверки:

• Проверьте, плавно ли открывается дверь, без заеданий и скрежета.
• Осмотрите штифты шарниров, поворотные кулаки, винты и монтажные пластины на предмет коррозии.
• Убедитесь, что крепежные элементы остаются плотными и не ржавеют.
• Проверьте, по-прежнему ли дверь равномерно прижимает прокладку.
• Ищите первые признаки провисания двери, перекоса рамы или ослабления петель.
• Очистите область шарнира от пыли, остатков химикатов или влаги.
• Используйте подходящую смазку, только если это позволяет конструкция петли и окружающая среда.

Для наружных и агрессивных сред интервалы между проверками должны быть короче. Если шкаф установлен в прибрежной зоне, аккумуляторном помещении или в месте с высокой влажностью, проверке на коррозию следует уделить особое внимание отверстиям для винтов, штифтам шарниров и местам, где может скапливаться вода или остатки влаги.

Заключение

Выбор петли для батарейного шкафа должен основываться на реальных условиях эксплуатации шкафа, а не только на размере или внешнем виде петли. Надежная система петель должна выдерживать нагрузку на дверь, противостоять коррозии, сохранять центровку, защищать герметичность и обеспечивать безопасный доступ для обслуживания в течение всего срока службы шкафа.

Для большинства проектов батарейных шкафов выбор оптимальной петли зависит от трех вопросов:

• Насколько тяжелой и широкой является дверь?
• Какой коррозионной среде будет подвергаться шкаф?
• Должна ли дверь широко открываться, оставаться неподвижной или сниматься для обслуживания?

Если в шкафу используется тяжелая дверь, он устанавливается на открытом воздухе или требует частого обслуживания батареи, петли следует указывать вместе с конструкцией рамы, крепежом, системой уплотнения и планом проверки. Такой подход снижает риск провисания дверей, заедания петель, коррозии и проблем с аварийным доступом.
