Abhebbare Scharniere: Bequemlichkeit vs. Sicherheit (A Deep Dive)

In der modernen industriellen Instandhaltung, der Verwaltung von Rechenzentren und der Herstellung von Spezialfahrzeugen ist die Ausfallzeit" einer der größten Kostenfaktoren. Wenn häufige Wartung oder Reinigung erforderlich ist, werden herkömmliche feste Scharniere zu einem Engpass für die Effizienz.

Hier kommen die Lift-Off-Scharniere, auch bekannt als abnehmbare Scharniere oder Fahnenscharniere, ins Spiel. Ihr Design ist auf einen einzigen, klaren Zweck ausgerichtet: Sie ermöglichen es, eine Tür oder ein Paneel "abzuheben" und ganz ohne Werkzeug zu entfernen.

Aber ist dieser Komfort für jedes Szenario geeignet? Geht dieses Design zu Lasten der Sicherheit oder der Haltbarkeit?

Dieser Artikel bietet eine eingehende Analyse der wichtigsten Vorteile und potenziellen Nachteile von abhebbaren Scharnieren, untersucht die wichtigsten Anwendungen und bietet einen detaillierten Auswahlleitfaden, damit Sie entscheiden können, ob sie die richtige Wahl für Ihr nächstes Projekt sind.

Was genau ist ein abhebbares Scharnier? Dekonstruieren des Mechanismus

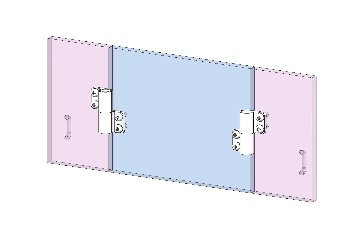

Vertikale Abhebebewegung zum Entfernen der Tür ohne Werkzeug.

Die Kernmechanik: Zwei unabhängige Blätter, die zusammenarbeiten

Definition

Zur Erläuterung des Aufbaus: Er besteht aus zwei separaten Flügeln. Ein Flügel (in der Regel am Rahmen) ist mit einem festen Stift versehen. Der andere Flügel (in der Regel an der Tür) hat ein offenes Gelenk oder eine Hülse, die über den Stift gleitet.

Der Arbeitsablauf

Beschreibung des Vorgangs "Anheben und Abnehmen". Hervorhebung, dass die Tür bis zu einem bestimmten Winkel (in der Regel 90° oder 180°) geöffnet werden muss, bevor sie frei gehoben werden kann.

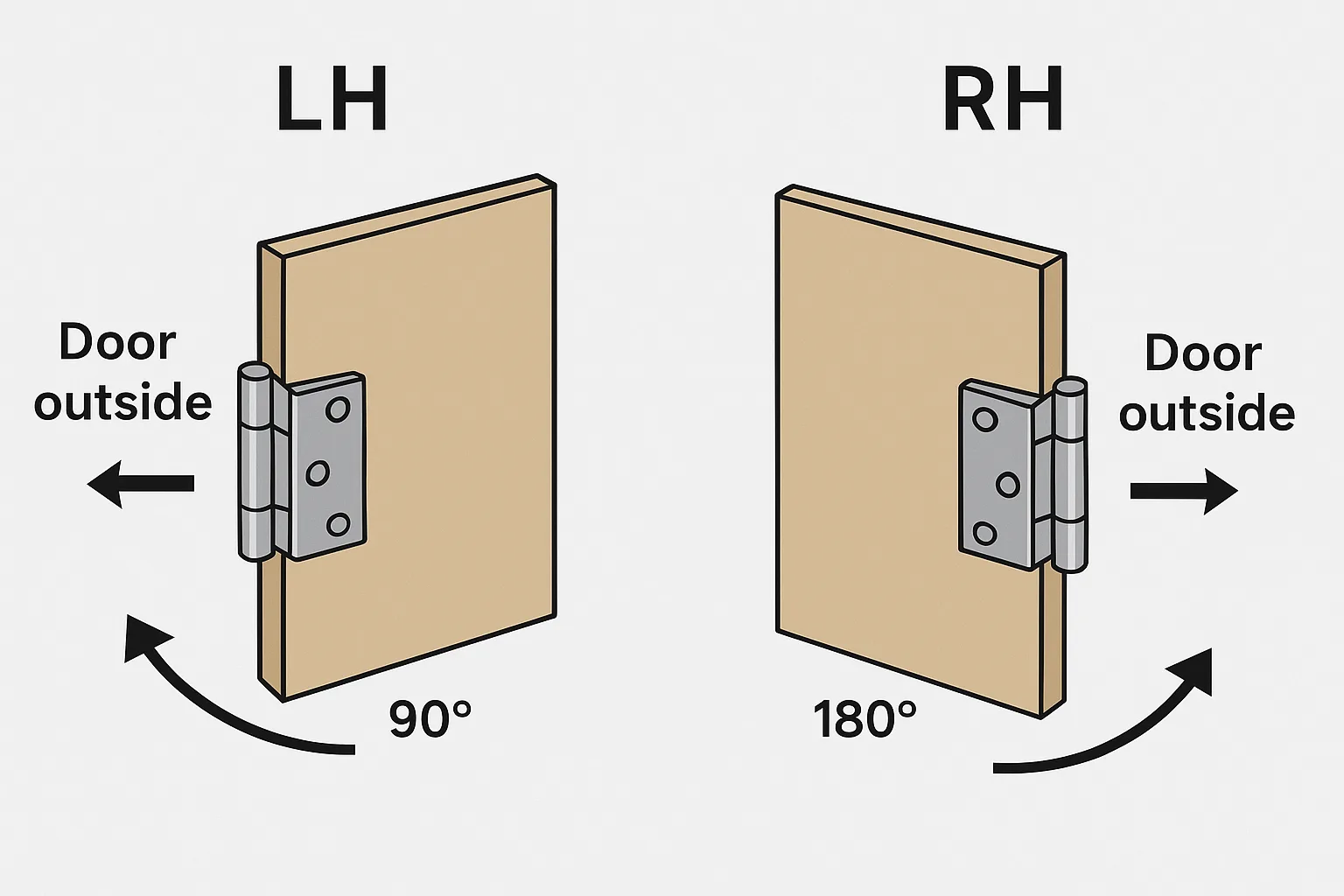

Die kritische Unterscheidung: Linkshändige (LH) vs. rechtshändige (RH) Konfigurationen

Die kritische Unterscheidung: Linkshändige (LH) vs. rechtshändige (RH) Konfigurationen

Dies ist das wichtigste Merkmal eines abhebbaren Scharniers.

Ausführliche Erläuterung

Wie man die "Händigkeit" bestimmt (z. B. wenn man vor der Tür steht und die Scharniere links sind und die Tür zu einem hin ausschwingt, braucht man ein linkes Scharnier).
Nach Angaben von ANSI/BHMA A156.1-2021 (Butts und Scharniere) werden Scharniere als "handgeführte" Produkte definiert, die bei der Planung und Beschaffung korrekt spezifiziert werden müssen.

Hervorhebung

Einmal hergestellt und installiert, kann die Handhabung nicht mehr geändert werden. Dies ist einer der größten Fallstricke bei der Beschaffung und Planung.

Bestimmung der richtigen Linkes oder rechtes Scharnier ist entscheidend; siehe unsere ausführliche LH/RH Auswahl- und Einbauanleitung für schrittweise Anleitungen, einschließlich Diagrammen und Verweisen auf Industrienormen.

Haupttypen und Materialien

Durch Montage

Aufputz, aufgeschweißt, versenkt.

Nach Material

Material	Eigenschaften	Ideale Anwendung
Rostfrei Steel (304/316)	Ausgezeichnete Korrosionsbeständigkeit, hygienisch einwandfrei	Lebensmittelverarbeitung, Medizin, Schifffahrt, korrosionsgefährdete Umgebungen
Stahl / Verzinkter Stahl	Hohe Festigkeit, hohe Belastbarkeit	Industriegehäuse, hochbelastbare Türen, hochfeste Anwendungen
Aluminium	Leichtes Gewicht, korrosionsbeständig	Luft- und Raumfahrt, leichte Türen, gewichtssensible Anwendungen
Nylon/Kunststoff	Isolierend, leicht, kostengünstig	Elektrische Schaltschränke (nicht leitfähig), leichte Anwendungen

Die wichtigsten Vorteile: Warum Lift-Off-Scharniere in der Industrie so beliebt sind

Maximierte Effizienz bei der Wartung

Wert: Ermöglicht vollen 360°-Zugang für Inspektion, Reparatur und Austausch von Teilen - keine Hindernisse, keine Teilöffnungen.
Szenario: Bei Schaltschränken oder komplexen Maschinen können die Techniker die Tür komplett entfernen, um volle Sicht und Arbeitsfläche zu erhalten.
Ergebnis: Geringere Ausfallzeiten und Arbeitskosten durch schnellere Serviceeinsätze.

Abhebbare Scharniere ermöglichen die vollständige Entfernung der Tür für Wartungs- und Reinigungsarbeiten - erfahren Sie mehr darüber leichte Demontage und Hygienevorteile
in unserem Schritt-für-Schritt-Leitfaden, der Anwendungen in der Industrie, der Medizin und der Lebensmittelverarbeitung beschreibt.

Vereinfachte Installation und Transport

Wert: Verbessert die Effizienz der Montage und die Sicherheit der Mitarbeiter.
Szenario: Bei großen oder schweren Gehäusen (z. B. Serverschränke, Akustikkammern) kann zuerst der Rahmen montiert und dann die Tür einfach auf die Scharnierstifte gesetzt werden.
Ergebnis: Geringeres Installationsrisiko und kürzere Einrichtungszeit.

Hygienisches und leicht zu reinigendes Design

Wert: Erfüllt strenge Hygienestandards (NSF, FDA, usw.).
Szenario: In Lebensmittel-, Pharma- oder medizinischen Umgebungen ermöglichen abhebbare Scharniere die vollständige Entfernung der Tür zur gründlichen Reinigung und Sterilisation.
Ergebnis: Eliminiert das Risiko bakterieller Ablagerungen - unerlässlich für die Einhaltung von Hygienevorschriften.

Optimierte Raumausnutzung und Notfallzugang

Wert: Bietet Flexibilität in eingeschränkten Umgebungen.
Szenario: In schmalen Korridoren oder Gängen von Rechenzentren schafft das Entfernen der Tür einen vorübergehend breiten Durchgang für große Geräte oder einen sicheren Ausstieg.
Ergebnis: Verbesserte betriebliche Anpassungsfähigkeit und Sicherheit.

Rationalisierte Lieferkette Modularität

Wert: Ermöglicht eine flexible, modulare Montage.
Szenario: Die Hersteller können Tür- und Zargendesigns standardisieren und linke oder rechte Scharniere erst bei der Endmontage einbauen.
Ergebnis: Vereinfacht die Bestandsverwaltung und reduziert die SKU-Komplexität.

Die wichtigsten Nachteile (Die "Nachteile"): Wann man abhebbare Scharniere vermeiden sollte

Allerdings ist keine Hardware-Lösung perfekt. Sie müssen sich dieser Einschränkungen bewusst sein, bevor Sie sich auf ein Design festlegen.

Das Sicherheits- und Diebstahlrisiko

Das Kernproblem

Leicht zu entfernen = leicht für Unbefugte zu entfernen.

Eingehende Analyse

Dies ist die größte "Achillesferse" der Scharniere. Sie sind absolut ungeeignet für Sicherheitstüren im Außenbereich, Tresore oder andere Anwendungen, die gegen physisches Eindringen geschützt werden müssen. Auch im Innenbereich sollten Sie es sich zweimal überlegen, wenn der Inhalt des Schrankes von hohem Wert ist.

Der Alptraum der Übergabe (starre Konfiguration)

Das Kernproblem

Komplexität bei Beschaffung und Design.

Eingehende Analyse

Noch einmal das LH/RH-Problem. Ein einziger Einkaufsfehler (Bestellung von 100 linken Scharnieren, obwohl man rechte benötigt) kann eine ganze Produktionslinie zum Stillstand bringen. Dies erhöht auch die Komplexität des Bestands (Verdoppelung der SKUs).

Tragfähigkeit und Stabilität (relativ gesehen)

Das Kernproblem

Potenzielles Risiko bei starker dynamischer Belastung.

Vergleich

Im Vergleich zu hochbelastbaren durchgehenden (Klavier-)Scharnieren oder Mehrpunkt-Anschweißtrommelscharnieren kann der einzelne Bolzen eines abhebbaren Scharniers schneller verschleißen, insbesondere bei extrem schweren Türen (z. B. über 200 kg) oder bei häufigem Gebrauch.

Mögliche Probleme in Umgebungen mit hohen Vibrationen

Das Kernproblem

Die Tür kann vom Stift "springen" oder "gehen" aufgrund von starke Vibration.

Szenario-Analyse

Bei Spezialfahrzeugen, Schiffsmaschinenräumen oder vibrierenden Maschinen kann sich die Tür durch ständige, heftige Erschütterungen lösen. Dies erfordert zusätzliche Verriegelungsmechanismen (z. B. Kompressionsverschlüsse), um die Tür fest an ihrem Platz zu halten.

Abhängigkeit von der Installationsgenauigkeit

Das Kernproblem

Hohe Anforderungen an die Ausrichtung.

Eingehende Analyse

Die Flügel beider (oder aller drei) Scharniere müssen auf einer perfekt vertikalen Achse ausgerichtet sein. Wenn sie nicht richtig ausgerichtet sind, klemmt die Tür und lässt sich nur sehr schwer abheben oder austauschen.

Die korrekte Installation und Ausrichtung ist entscheidend; befolgen Sie unsere ausführliche Montageanleitung um einen reibungslosen Betrieb zu gewährleisten und Ausrichtungsprobleme zu vermeiden. Der Leitfaden enthält Werkzeuge, Schritt-für-Schritt-Anleitungen und häufige Fehler, die vermieden werden sollten.

Anwendungsanalyse: Wo abhebbare Scharniere glänzen

Kategorie	Beispiele	Grund/Vorteil
Industrielle Maschinen und Automatisierung	Schutzvorrichtungen für CNC-Maschinen, Sicherheitstüren für Roboterarbeitszellen, Zugangspaneele für Förderbänder	Erfordert häufige Wartung, Kalibrierung und Werkzeugwechsel
Schaltschränke & Rechenzentren	Serverschränke (insbesondere Seitenwände), NEMA-GehäusePDU-Schränke	Einfacher Zugang für die Verkabelung, die Aufrüstung von Komponenten und das Luftstrommanagement
Medizin, Pharmazie und Lebensmittelverarbeitung	Edelstahlschränke, Sterilisationsgeräte, modulare Reinraumplatten	Strenge Hygiene und vollständige Abwaschbarkeit
Spezialfahrzeuge und Transport (Innenausstattung)	Wohnmobil-Innenstauräume, Ausrüstungsbuchten für Krankenwagen, interne Zugangsluken für Schiffe	Begrenzter Raum, der maximalen Zugang für interne Reparaturen erfordert
Modularer Aufbau & Exponate	Temporäre Trennwände, mobile Kioske, Messestände	Notwendigkeit eines schnellen Auf- und Abbaus

Der ultimative Auswahl-Leitfaden: Wie Sie das richtige Scharnier auswählen

Wenn Sie sich für ein abhebbares Scharnier entschieden haben, sollten Sie diese Checkliste befolgen, um häufige Kauffehler zu vermeiden.

(Wichtigste): Bestätigen Sie die Übergabe

Stellen Sie ein klares Diagramm zur Verfügung oder verwenden Sie die "Goldene Regel" zur Bestimmung von LH/RH. (z. B.: "Stellen Sie sich an die Außenseite des Gehäuses. Auf welcher Seite befinden sich die Scharniere?")

Last und Moment berechnen

Es geht nicht nur um das Gewicht der Tür. Sie müssen auch die Türbreite (den Momentarm) berücksichtigenANSI/BHMA A156.1-2021. Faustformel: Je breiter die Tür ist, desto größer ist die Zugkraft auf das obere Scharnier (siehe "Max Load Rating" des Herstellers). Anzahl der Scharniere: Ist es besser, 2 Schwerlastscharniere oder 3 mittelschwere Scharniere zu verwenden?

Material und Umgebung aufeinander abstimmen

Wiederholen Sie: Edelstahl 316 für Salzwasser/Chemikalien; Edelstahl 304 für Feuchtigkeit/Lebensmittel; Stahl für Trockenheit/Hochfestigkeit; Kunststoff für Isolierung.

Wettbewerber vergleichen: Lift-Off vs. abnehmbare Stiftscharniere

Die folgende Tabelle verdeutlicht die wichtigsten Unterschiede:

Merkmal/Typ	Abnehmbares Stiftscharnier	Abhebbares Scharnier
Demontage Methode	Stift muss mit einem Werkzeug herausgeschnitten werden	Keine Werkzeuge erforderlich
Lose Teile	Pin kann leicht verloren gehen	Keine losen Teile
Benutzerfreundlichkeit	Erfordert Aufwand und Werkzeuge	Schnell und bequem
Am besten für	Gelegentliches Entfernen von Türen	Häufiges Entfernen der Tür
Schlussfolgerung	-	✅ Klarer Sieger bei häufigem Umzug

Schlussfolgerung

Abhebbare Scharniere sind ein zweischneidiges Schwert im Industriedesign, denn sie bieten unübertroffenen Komfort, Wartungseffizienz und Hygienevorteile. Diese Benutzerfreundlichkeit geht jedoch auf Kosten einer geringeren physischen Sicherheit. Im Allgemeinen sind abnehmbare Scharniere eine ausgezeichnete Wahl zur Verbesserung der betrieblichen Effizienz, wenn es sich um eine interne Anwendung handelt, die häufige Wartung erfordert und bei der Hygiene oder räumliche Flexibilität im Vordergrund stehen. Für Außenbereiche, Hochsicherheitsbereiche oder Umgebungen mit starken Vibrationen sind dagegen robuste, feste Scharniere in Kombination mit zuverlässigen Verriegelungsmechanismen die sicherere und haltbarere Option.

FAQ

Q1. Wie kann ich 100% feststellen, ob ich ein Scharnier für die linke oder rechte Hand benötige?

Dies ist die kritischste und am leichtesten zu verwechselnde Frage. Der Industriestandard lautet: Stellen Sie sich auf die AUSSENSEITE der Tür/des Gehäuses (d. h. auf die Seite, von der aus Sie die Tür zu sich ziehen würden, um sie zu öffnen). Wenn sich die Scharniergelenke auf der LINKEN Seite befinden, benötigen Sie ein linkes Scharnier (LH). Wenn sich die Scharniergelenke auf der RECHTEN Seite befinden, benötigen Sie ein rechtsseitiges Scharnier (RH). Hinweis: Testen Sie immer mit einem Muster oder legen Sie Ihrem Lieferanten eine klare Zeichnung vor, bevor Sie eine Großbestellung aufgeben.

Q2. Sind abhebbare Scharniere wirklich unsicher? Gibt es Möglichkeiten, sie sicherer zu machen?

Von Haus aus sind sie nicht hochsicher. Sie können die Sicherheit jedoch mit einem hybriden Ansatz verbessern: Lösung 1 (Hybridinstallation): Verwenden Sie zwei abhebbare Scharniere und ein feststehendes Scharnier (oder ein Scharnier mit einem Sicherheitsstift) an derselben Tür. Dies verhindert einen einfachen Diebstahl durch Abheben, ermöglicht aber dennoch den Ausbau nach Entfernen des festen Scharniers. Lösung 2 (Hilfsverriegelung): Dies ist die beste Lösung. Kombinieren Sie die Scharniere mit einem oder mehreren starken Druckverschlüssen oder einem Schlüsselschloss. Das Schloss sorgt für die Sicherheit, während das Scharnier nach der Entriegelung für Komfort sorgt.

Q3. Sind abhebbare Scharniere schwieriger zu montieren als herkömmliche Scharniere?

Ja, in einer bestimmten Hinsicht: Die Ausrichtung. Die Stifte der beiden (oder mehr) Scharniere müssen perfekt vertikal ausgerichtet sein. Wenn sie auch nur geringfügig falsch ausgerichtet sind, klemmt die Tür, wenn Sie versuchen, sie zu heben oder wieder anzubringen. Wir empfehlen dringend, beim Einbau eine Laserwasserwaage oder eine Präzisionsschablone zu verwenden, und nicht nur eine Schätzung mit dem Auge.

Q4. Woher weiß ich, wie viele Scharniere meine schwere Tür braucht?

Dies ist eine technische Frage, die nicht mit "Gesamtgewicht der Tür ÷ Tragfähigkeit der Scharniere" beantwortet werden kann. Sie müssen das Lastmoment (die Breite der Tür) berücksichtigen. Wichtigster Punkt: Je breiter die Tür ist, desto mehr "Zugkraft" wird auf das obere Scharnier ausgeübt. Als Faustregel gilt, dass 75% der Radiallast vom oberen Scharnier getragen werden. Ziehen Sie immer die Belastungsdiagramme des Herstellers zu Rate oder geben Sie einem Ingenieur Ihr Türgewicht und Ihre Türbreite für eine korrekte Berechnung.

Q5. Ist ein "Fahnenscharnier" dasselbe wie ein "Abhebescharnier"?

Ja, auf dem nordamerikanischen Markt sind diese Begriffe (zusammen mit "Detachable Hinge") im Wesentlichen austauschbar. Der Name "Flag Hinge" kommt von dem Aussehen des einen Flügels, der wie eine Flagge aus der Tür herausragt. Sie beziehen sich alle auf dieselbe Konstruktion, die es ermöglicht, eine Tür vertikal von ihren Stiften zu heben.

Q6. Kann ich sie an vibrierenden Geräten (wie Generatorgehäusen oder Spezialfahrzeugen) verwenden?

Wir raten generell davon ab, sie für Anwendungen mit starken Vibrationen zu verwenden. Das ständige Rütteln kann dazu führen, dass die Tür auf den Stift "springt" oder "läuft" und sich löst, was ein großes Sicherheitsrisiko darstellt. Die Ausnahme: Wenn Sie sie verwenden müssen (z. B. für den Wartungszugang), müssen sie mit hochbelastbaren Druckverschlüssen oder anderen Verriegelungsvorrichtungen kombiniert werden. Durch die Druckkraft des Riegels wird die Tür fest gegen den Rahmen gedrückt, so dass sie nicht vertikal "springen" kann.
