Soluciones para equipos médicos y de laboratorio
Soluciones de bisagras para equipos médicos y de laboratorio
Adapta las estructuras de bisagras a las cubiertas de los equipos, los carros médicos, las puertas de los instrumentos, los paneles de servicio y las pantallas de control, teniendo en cuenta la ubicación, la facilidad de limpieza, el acceso, la carga y las condiciones de funcionamiento.

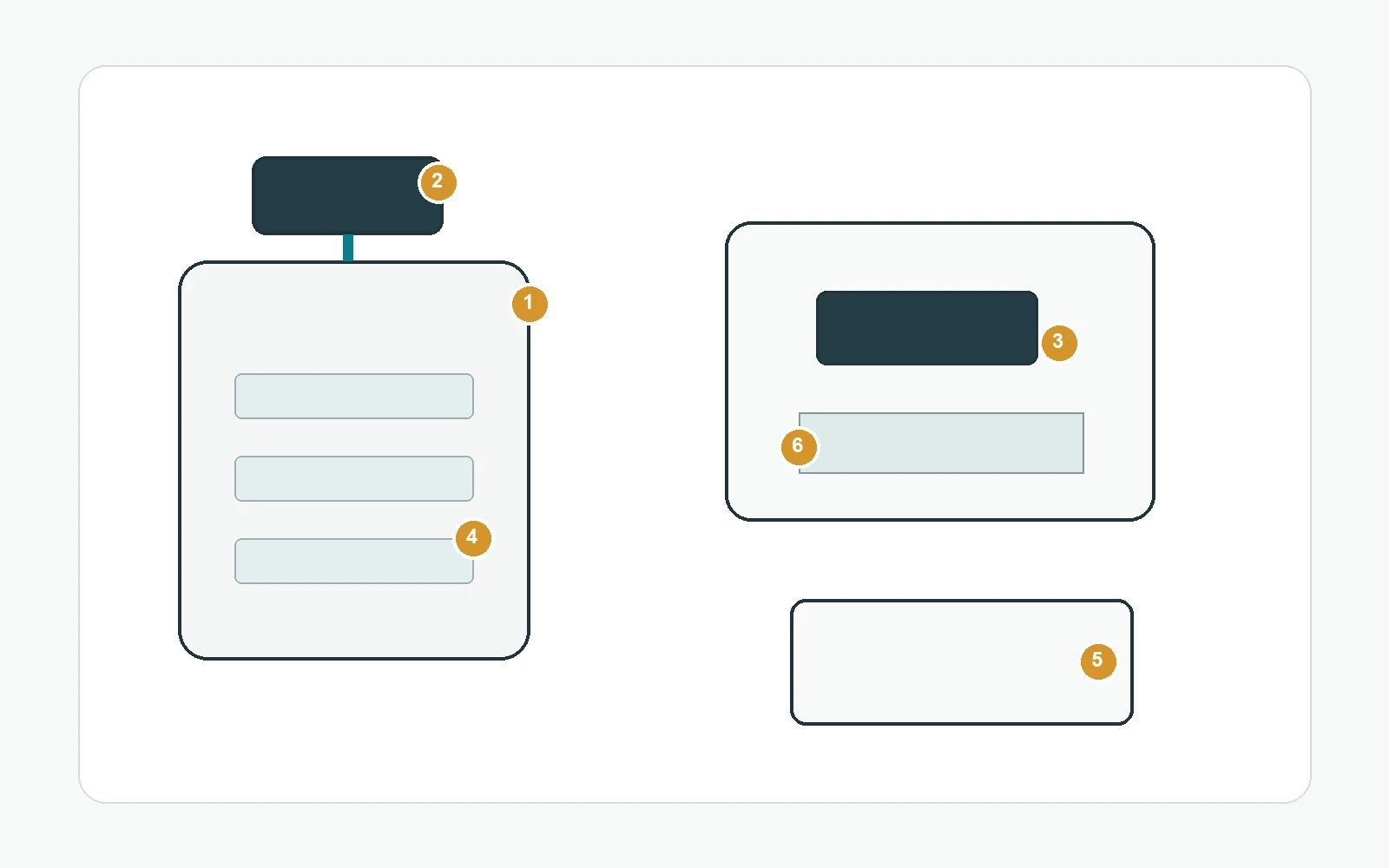

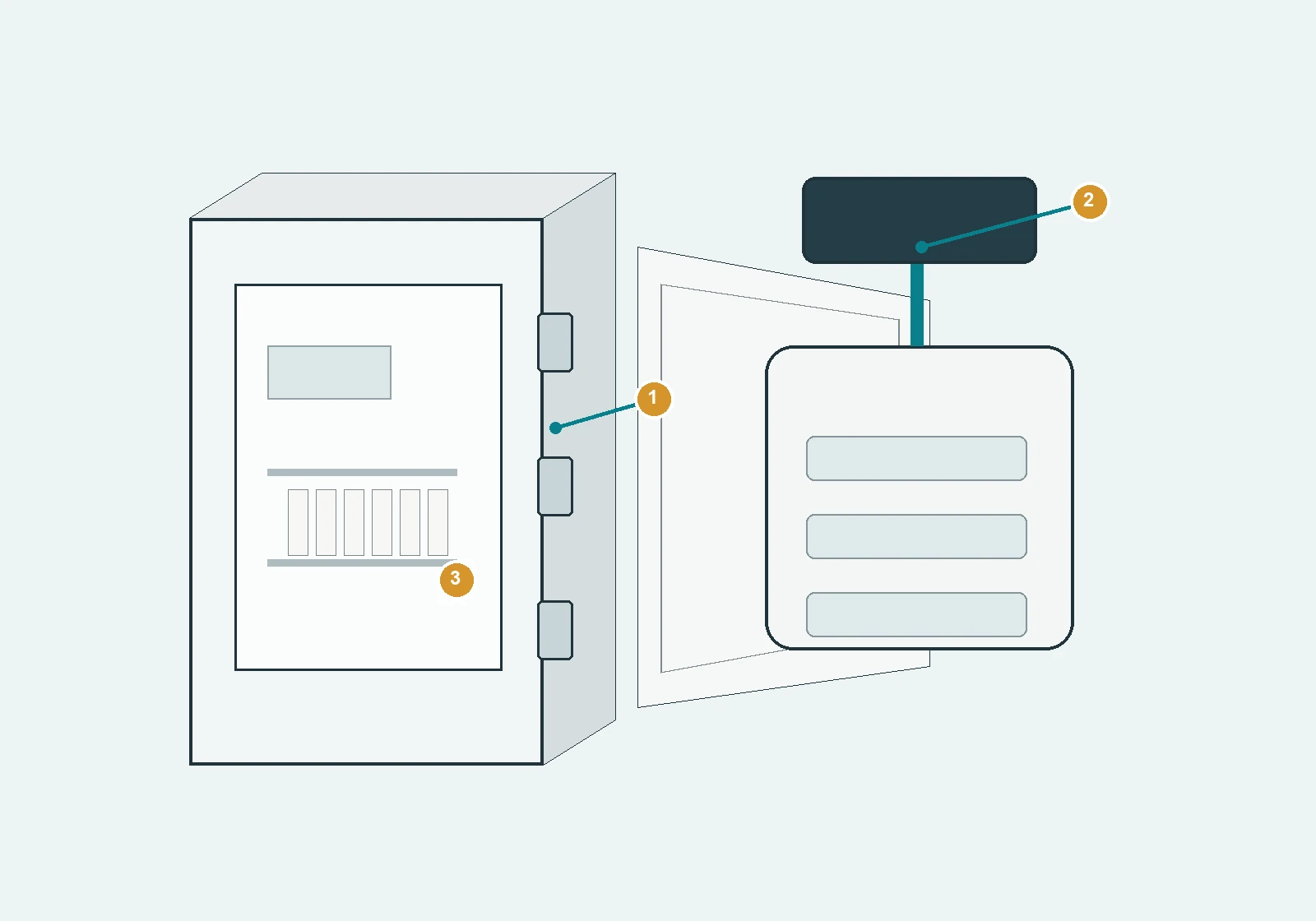

Mapa de aplicación de equipos
Dónde se utilizan las bisagras en equipos médicos y de laboratorio
Un mismo dispositivo puede contener varios conjuntos móviles. La bisagra de una tapa superior no presenta el mismo riesgo que un panel de acceso trasero, la tapa de un cajón de carrito o el soporte de una pantalla.
01
Tapa superior del carrito médicoRiesgo principal: movimientos repetitivos, vibraciones y salientes externos.
02Puerta de acceso a los instrumentosRiesgo principal: espacio de montaje reducido y alineación de los paneles.
03Pantalla con control de posiciónRiesgos principales: ángulo de sujeción, fuerza de contacto y radio de curvatura del cable.
04Puerta de armario de laboratorioRiesgo principal: huecos, cabezas de los elementos de fijación y acceso para la limpieza.
05Panel trasero extraíbleRiesgo principal: espacio libre del ascensor, cableado y alineación tras la reinstalación.
06Cobertura de servicios internosRiesgos principales: exposición durante la limpieza, humedad y elección de los materiales.
Ámbito de aplicación
Esta página se centra en la colocación y el movimiento de las bisagras en carros médicos, dispositivos de diagnóstico, instrumentos de laboratorio, cubiertas, pantallas, puertas de armarios y paneles de servicio. Los herrajes de los armarios farmacéuticos que cumplen las buenas prácticas de fabricación (GMP) y de los armarios para salas blancas requieren un análisis específico para cada entorno.
Elige una bisagra según el tipo de equipo
Empieza por cómo se abre, se limpia, se ajusta y se realiza el mantenimiento del dispositivo. A continuación, se puede reducir la gama de bisagras en función de la carga, el espacio de montaje disponible y la interacción del usuario.
Carros médicos y estaciones de trabajo móviles
Equipos de diagnóstico
Instrumentos de laboratorio
Armarios de laboratorio
Cubiertas con control de posición
Paneles de servicio extraíbles
Movimientos frecuentes, limpieza, salientes externos, tendido de cables y accesos repetidos para el mantenimiento.
Bisagras de par, ocultas, compactas de alta resistencia, desmontables y de posicionamiento multieje.
Confirma el eje de la bisagra, el peso del panel, el ángulo de apertura y el espacio libre interior antes de que se aprueben definitivamente las herramientas o el diseño de la carcasa.
Comprueba la disposición de los orificios existentes, la rigidez de la chapa, el recorrido de las juntas y si el panel aún se puede desmontar de forma segura. En el caso de los proyectos OEM, esta misma revisión debe incluir la secuencia de montaje, el acceso de los técnicos de mantenimiento y si se puede seguir accediendo a los elementos de fijación una vez instalados los componentes internos.

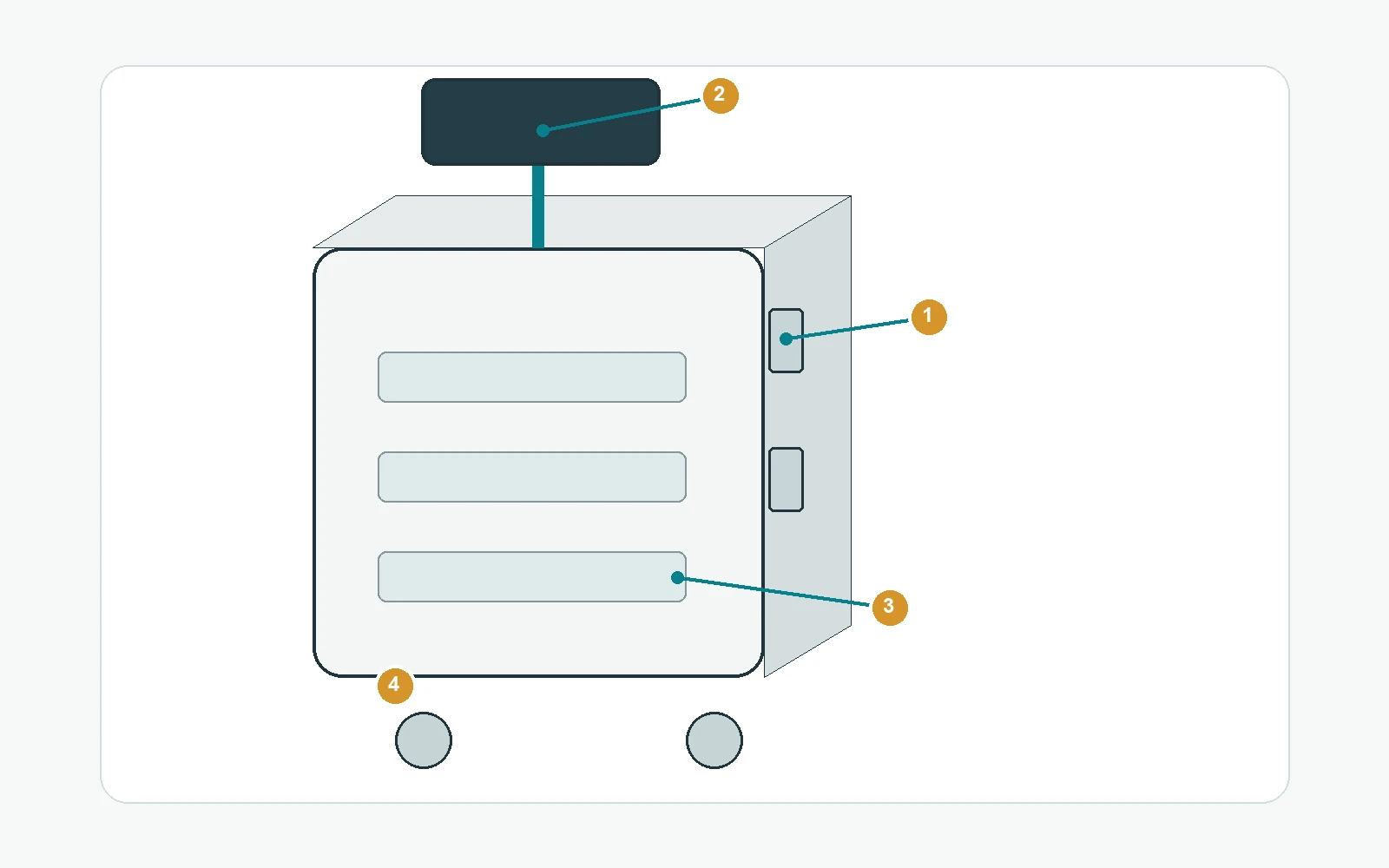

Carros médicos y estaciones de trabajo móviles
Los carros y las estaciones de trabajo combinan movimientos frecuentes con acceso con una sola mano, rutinas de limpieza, cajones, tapas, pantallas, compartimentos para pilas y puertas de servicio.
Los carros móviles sufren vibraciones e impactos de corta duración al pasar por juntas del suelo, umbrales o superficies irregulares. Por lo tanto, a la hora de elegir las bisagras se debe tener en cuenta el cierre retenido, la rigidez de la zona de montaje y el movimiento dinámico repetido, en lugar de limitarse únicamente al peso estático de la puerta.
- Utiliza bisagras ocultas o de perfil bajo cuando el saliente exterior pueda dificultar el movimiento o la limpieza.
- Utiliza bisagras compactas de alta resistencia cuando la apertura repetida ejerza una carga concentrada sobre chapas metálicas finas.
- Utiliza bisagras con control de par o de posición para pantallas, tapas pequeñas e interfaces de usuario ajustables.
- Utiliza estructuras desmontables cuando sea necesario retirar un panel para realizar tareas de mantenimiento en la batería o en los componentes electrónicos.
Proyección externa
Se deben revisar los cañones expuestos, los extremos de los pasadores y las cabezas de los elementos de fijación para comprobar que no se enganchen en cables, paños de limpieza, ropa ni equipos adyacentes.
Interfaz de chapa fina
Puede producirse una deformación local antes de que la bisagra alcance la carga nominal. Revisen conjuntamente las placas de apoyo, la separación entre los elementos de fijación y el refuerzo del bastidor.
Paneles de acceso fijos
Las tapas de las baterías, las puertas de los compartimentos de almacenamiento y los paneles de mantenimiento deben permanecer bien sujetos durante el desplazamiento del carrito y no deben abrirse accidentalmente debido a las vibraciones.
Correspondencia de productos
Entre las estructuras más habituales se encuentran las bisagras ocultas, las bisagras compactas de alta resistencia, las bisagras de torsión y las bisagras desmontables.

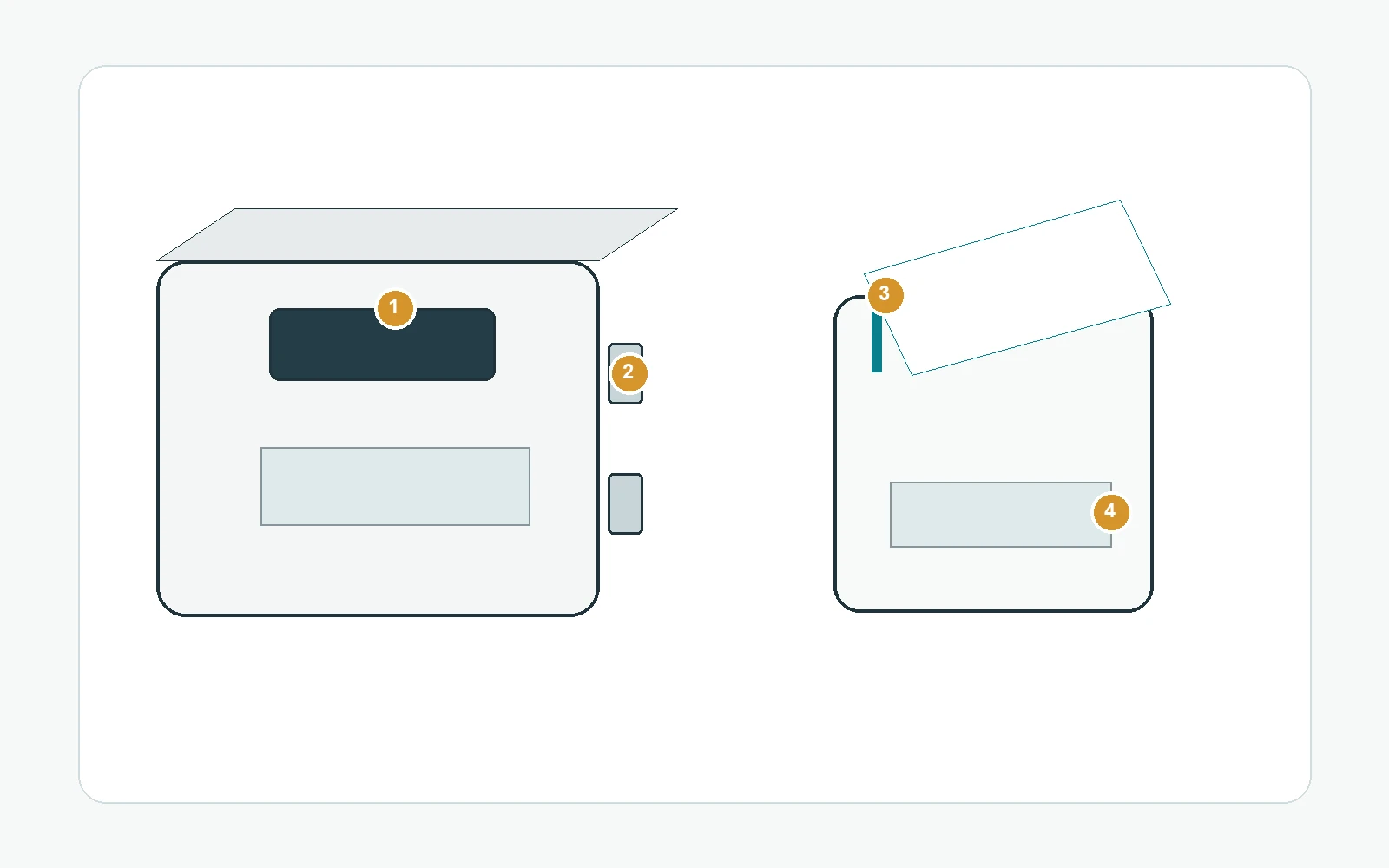

Instrumentos de diagnóstico y de laboratorio
Las cubiertas de los instrumentos y las puertas de acceso suelen funcionar en espacios reducidos, pero los equipos de diagnóstico y los instrumentos de laboratorio no fallan de la misma manera. El análisis comienza por las piezas móviles y la interacción del usuario con ellas.
Equipos de diagnóstico
Los dispositivos de diagnóstico suelen combinar pantallas, carcasas compactas, cableado interno y acceso para mantenimiento en un espacio reducido. Es necesario revisar el diseño de la bisagra para garantizar la estabilidad al tacto, el movimiento de los cables, el espacio libre de apertura y la alineación repetible del panel.
Instrumentos de laboratorio
Los instrumentos de laboratorio suelen utilizar cubiertas ligeras, tapas para las cámaras de muestras y paneles traseros extraíbles. La bisagra debe adaptarse al peso de la cubierta, al centro de gravedad, a la frecuencia de acceso, a la exposición a la limpieza y al espacio libre para los componentes internos.

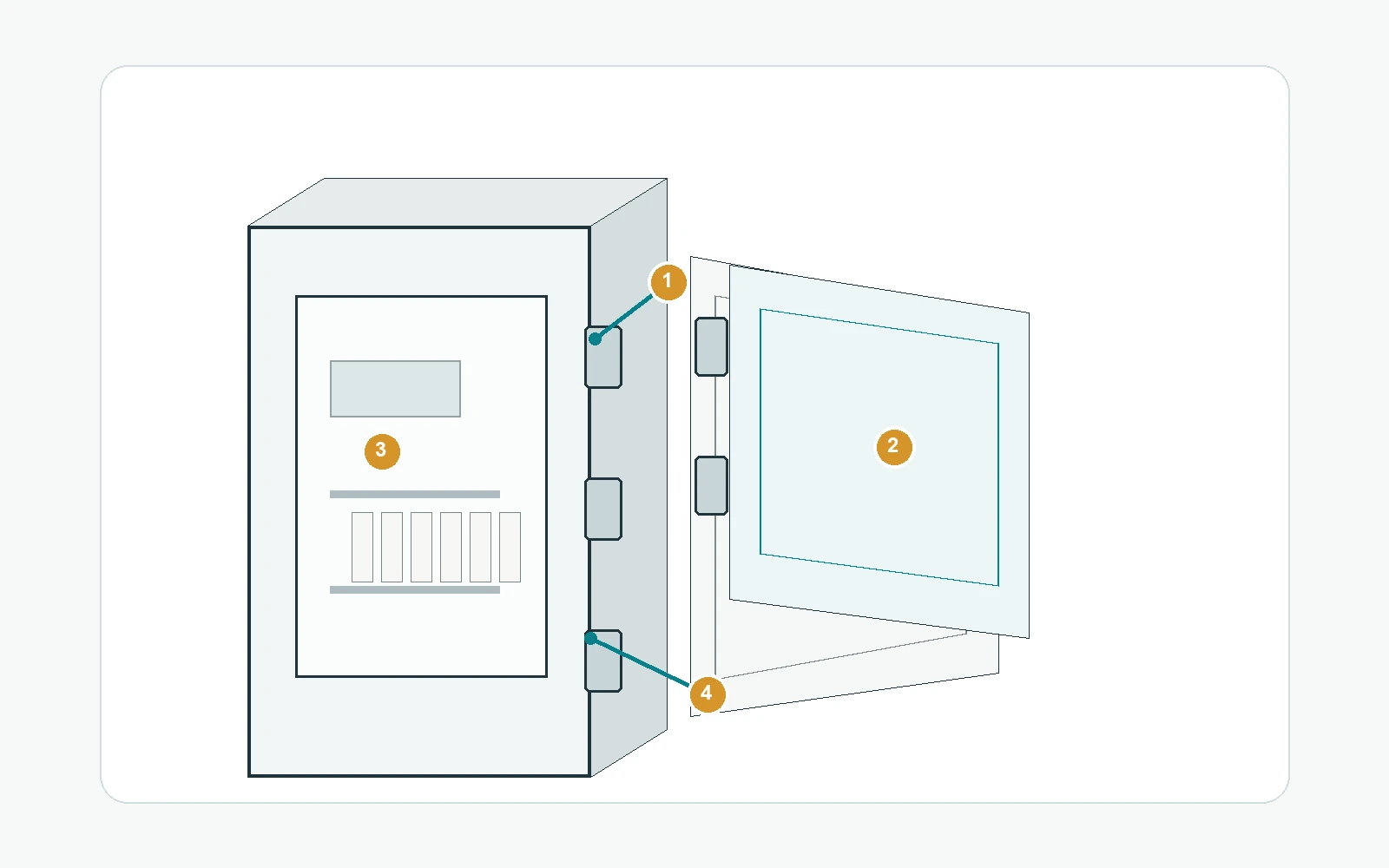

Armarios de laboratorio y almacenamiento de instrumentos
Las bisagras de los armarios de laboratorio deben seleccionarse teniendo en cuenta el material de la puerta, la anchura del marco, la frecuencia de apertura, la exposición a la limpieza y si la puerta debe ser desmontable. Los paneles de cristal o transparentes también pueden requerir un control más riguroso de la tensión de montaje y la alineación.
Material de la puertaAncho del marcoPeso de la puertaExposición durante la limpiezaÁngulo de apertura requeridoDiseño desmontable o fijo
En el caso de los armarios farmacéuticos sujetos a las buenas prácticas de fabricación (GMP) o de los armarios para salas blancas clasificadas, utilice las guías específicas para cada entorno que se indican en el ámbito de aplicación anterior.

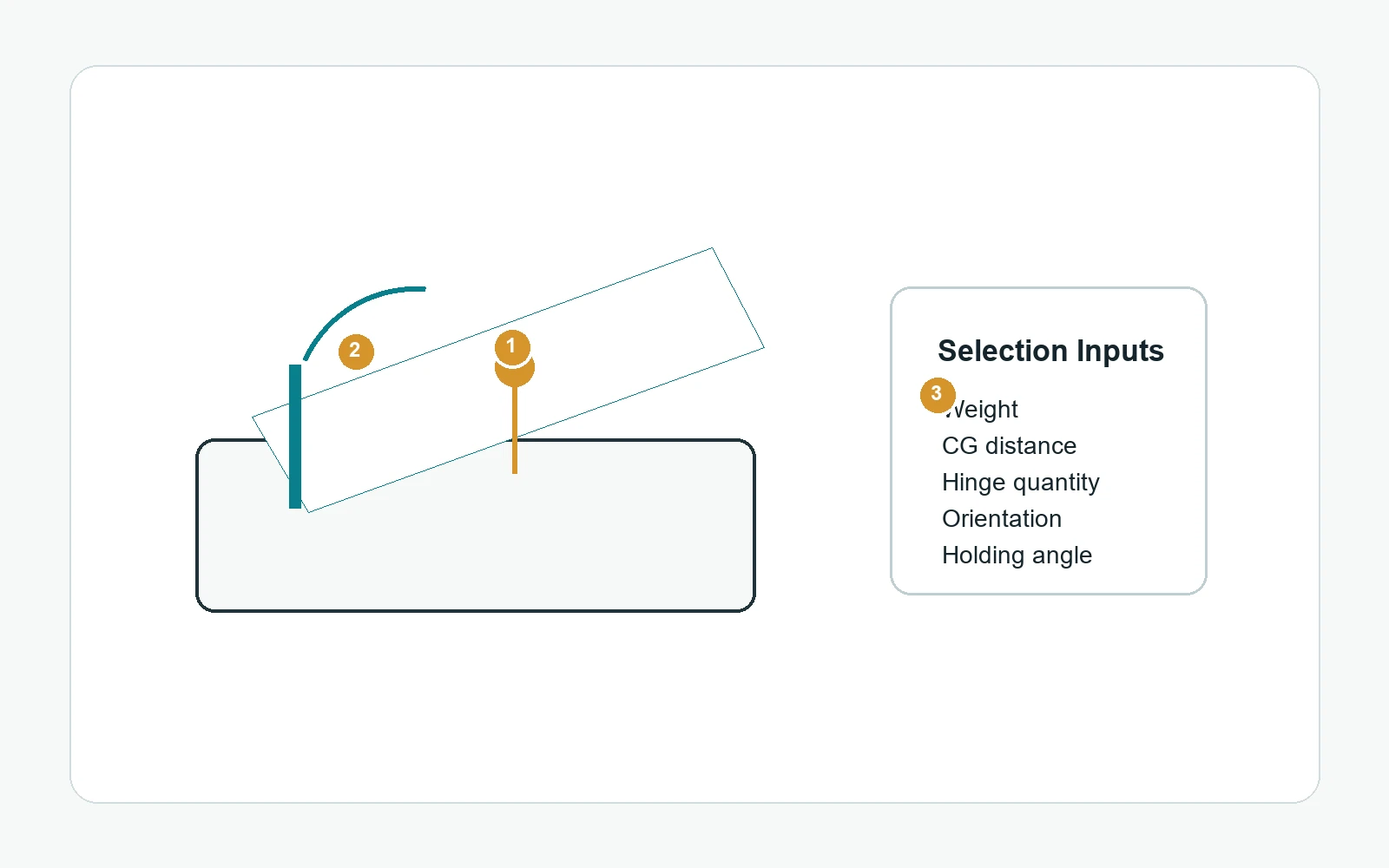

Cubiertas con control de posición y pantallas para el operador
Es posible que las cubiertas y las pantallas HMI deban permanecer abiertas en un ángulo controlado sin caerse, desplazarse ni dar sensación de inestabilidad durante la interacción táctil.
- Comprueba el peso del panel, la distancia al centro de gravedad, el número de bisagras, la orientación de la instalación y el rango de ángulos utilizado durante el funcionamiento.
- Comprueba si los cables pasan por el eje de la bisagra, por su alrededor o cerca de él.
- Revisa la dirección de apertura, el ángulo de sujeción requerido, la fuerza de presión y el recorrido del cable antes de dar por definitiva la disposición de la bisagra.
Para calcular el par de sujeción, indique el peso del panel, la distancia al centro de gravedad, el número de bisagras, su orientación y el ángulo de sujeción requerido.

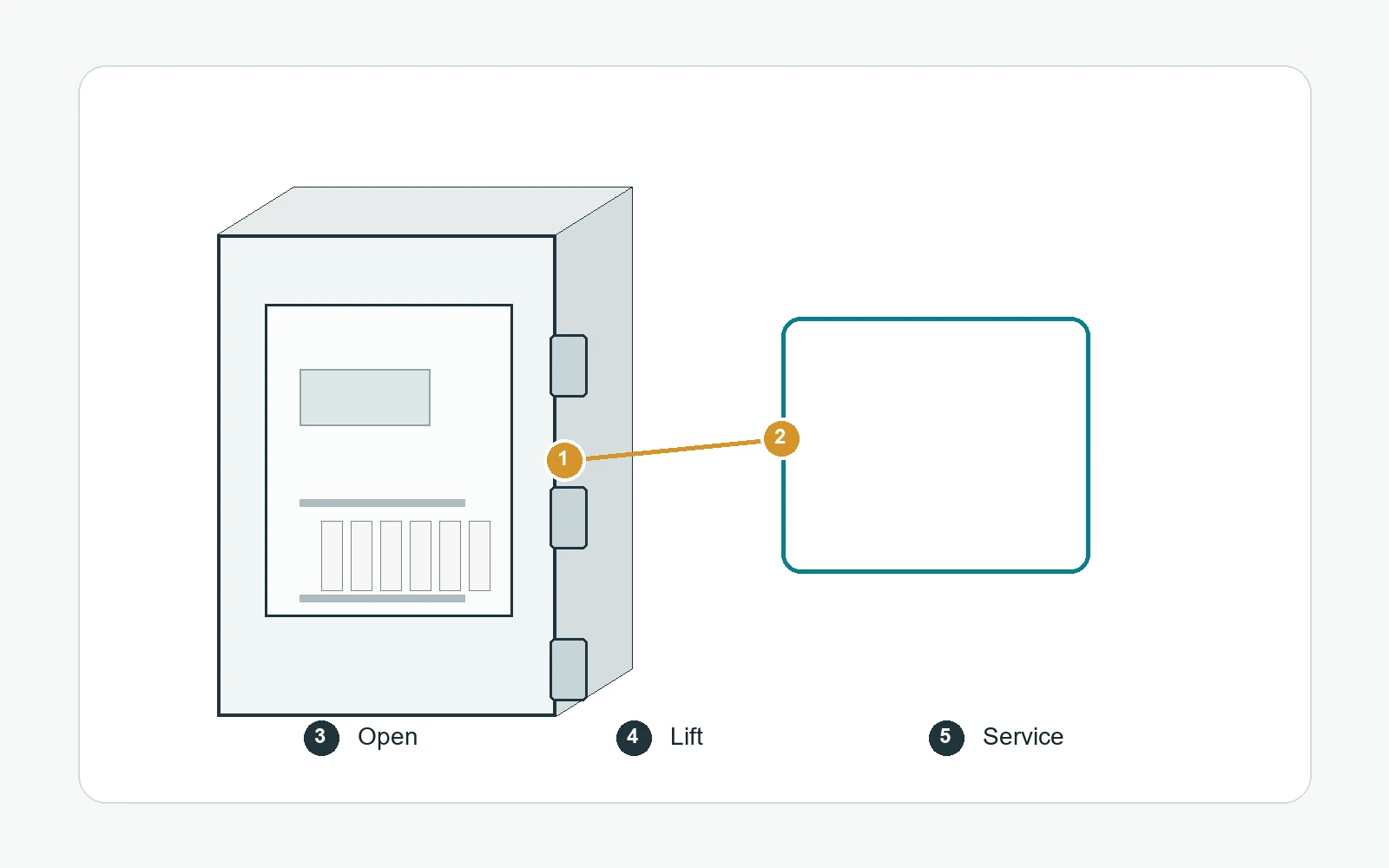

Paneles de servicio desmontables y acceso para el mantenimiento
Las cubiertas traseras y los paneles de acceso deben poder desmontarse sin dañar el cableado, los conectores, los bordes antipolvo, las juntas ni los elementos de alineación.
01Abrir
Asegúrate de que el panel alcance el ángulo de servicio sin entrar en contacto con los equipos cercanos.
02Desconectar
Suelta los cables, las bridas o los conectores únicamente cuando así lo exija el diseño.
03Ascensor
Comprueba la altura libre de elevación, el peso del panel y que una sola persona pueda manipularlo con seguridad.
04Servicio
Asegúrese de que se pueda acceder a las baterías, los componentes electrónicos, los filtros o los elementos de fijación internos.

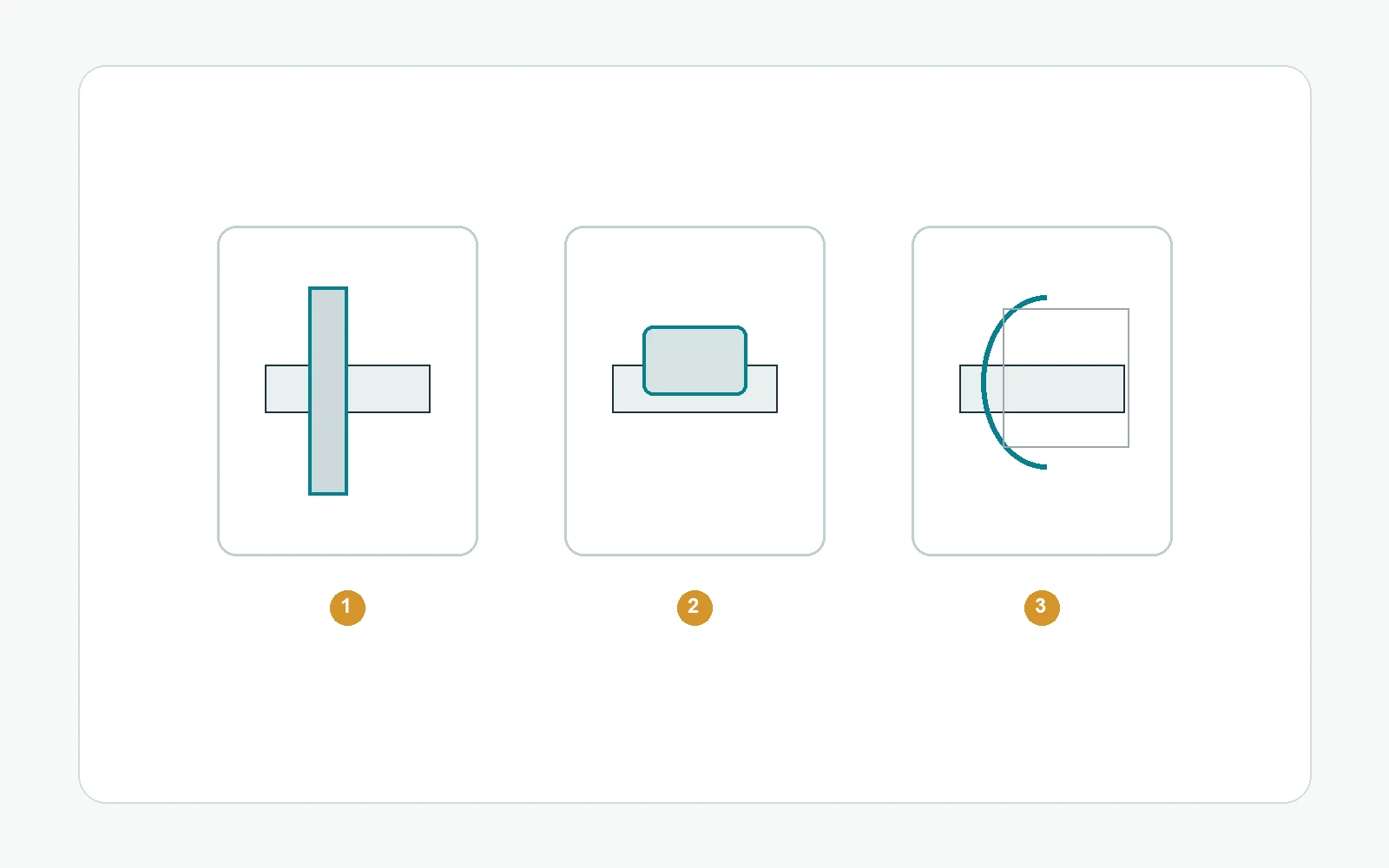

Limpieza
Facilidad de limpieza, huecos y salientes externos
La elección de las bisagras puede reducir las protuberancias expuestas o facilitar la limpieza, pero por sí sola no garantiza el rendimiento higiénico.
- Los cilindros externos, las cabezas de los elementos de fijación y las transiciones bruscas deben revisarse según el procedimiento de limpieza.
- Las estructuras ocultas pueden reducir el saliente exterior, pero pueden ocupar espacio interior.
- Los bordes redondeados y las superficies lisas facilitan la limpieza, pero el dispositivo terminado aún debe someterse a validación.
La facilidad de limpieza depende de la geometría del equipo terminado, el estado de la superficie, los elementos de fijación, las interfaces y el procedimiento de limpieza validado, y no solo del tipo de bisagra.

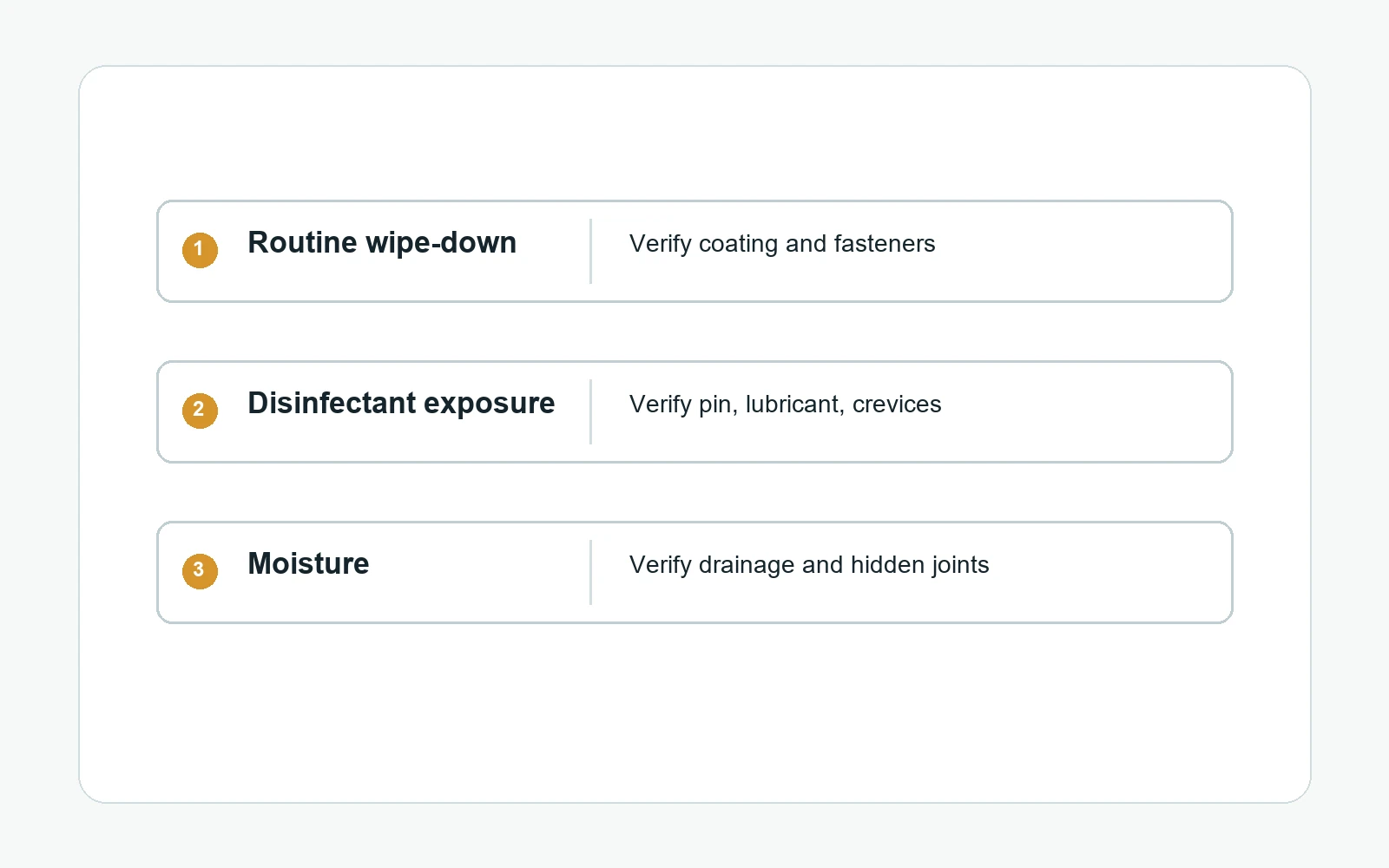

Exposición a materiales y productos químicos de limpieza
La elección del material debe basarse en el proceso de limpieza concreto, y no en una suposición genérica sobre el acero inoxidable, las aleaciones de zinc, el aluminio o los plásticos técnicos.
- Confirma el tipo de producto de limpieza, la concentración, el tiempo de contacto y la frecuencia de limpieza.
- Comprueba el material del pasador y del elemento de fijación, los daños en el recubrimiento, el contacto galvánico y la rugosidad de la superficie.
- Se debe comprobar la compatibilidad de los materiales con el proceso de limpieza real del equipo.
Condiciones de exposiciónVerificarRiesgo común
Limpieza rutinariaCompatibilidad con recubrimientos, elementos de fijación, pasadores y productos de limpiezaManchas, residuos o desgaste del recubrimiento en torno a los elementos de fijación y las uniones
Exposición frecuente a desinfectantesMaterial de la hoja, pasador, lubricante, hendiduras, concentración, tiempo de contacto y temperaturaAcumulación de residuos, pérdida de lubricante, decoloración o daños en el recubrimiento
Humedad o condensaciónVía de drenaje, contacto galvánico, material de los pines y hendiduras ocultasCorrosión oculta alrededor de juntas, elementos de fijación o zonas de bisagras ocultas
Gamas de bisagras para equipos médicos y de laboratorio
La familia de bisagras debe adaptarse al conjunto móvil. Antes de seleccionar un modelo, hay que tener en cuenta el acceso, el posicionamiento, la facilidad de limpieza, la carga y el espacio interior.
Bisagras de posicionamiento con rótula o multieje
Ajuste óptimo: Pantallas y mandos que requieren un ajuste multidireccional.
A tener en cuenta: Estabilidad al tacto, recorrido del cable, rango de ajuste y fuerza aplicada por el usuario.
Bisagras de torsión
Ajuste óptimo: Fundas para instrumentos, pantallas HMI y paneles que requieren un posicionamiento controlado.
A tener en cuenta: Peso del panel, distancia al centro de gravedad, orientación y disminución del par.
Configurar el control de posición de una cubiertaBisagras ocultas
Ajuste óptimo: Equipos que requieren un saliente externo reducido y un aspecto exterior limpio.
A tener en cuenta: Espacio libre interior, ángulo de apertura, recorrido de los cables y acceso a los elementos de fijación.
Comparación de disposiciones de bisagras para equipos ocultosBisagras «Lift-Off»
Ajuste óptimo: Paneles traseros y puertas de acceso que deben desmontarse durante las tareas de mantenimiento.
A tener en cuenta: Espacio libre del ascensor, peso de la puerta, cableado, conectores y alineación para la reinstalación.
Planificar un cuadro eléctrico desmontableBisagras compactas de alta resistencia
Ajuste óptimo: Carros móviles y puertas de equipos sometidas a movimientos repetitivos y cargas concentradas.
A tener en cuenta: Zonas de montaje con chapa fina, vibraciones, rigidez del bastidor y acceso a los elementos de fijación.
Soporte para la puerta de un equipo móvilRevisión de fabricantes de equipos originales (OEM)

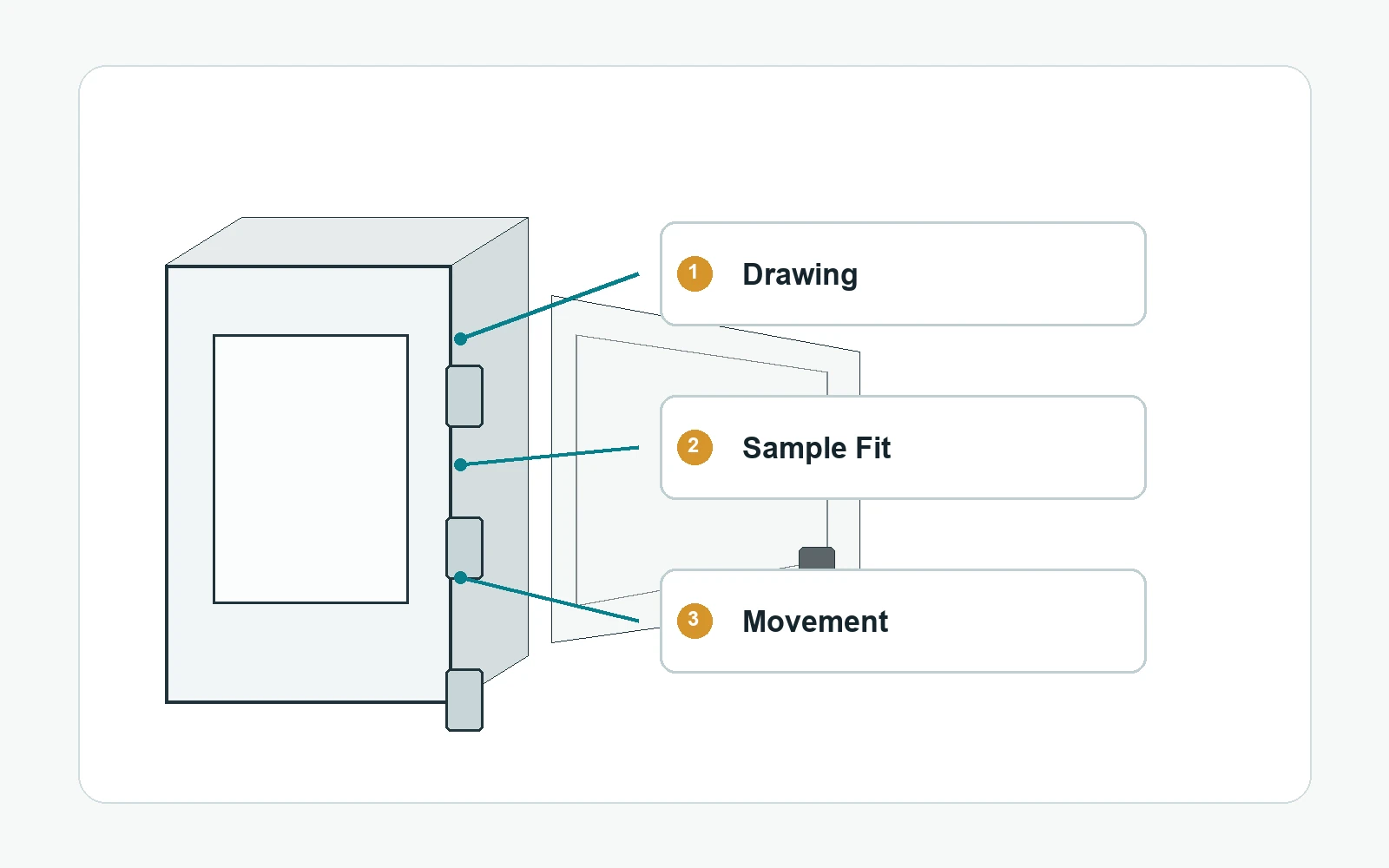

Cómo revisamos y validamos el montaje de los equipos
Unos diagramas simplificados explican el método de revisión, mientras que las recomendaciones del proyecto se basan en los datos facilitados sobre el panel, el bastidor, el montaje, la limpieza y el funcionamiento.
Definir el conjunto móvil
Tamaño del panel, peso, centro de gravedad, sentido de apertura y ángulo requerido.
Revisar la interfaz del equipo
Espacio de montaje, rigidez del bastidor, equipamiento interno, recorrido de los cables y acceso a los elementos de fijación.
Adapta la estructura de la bisagra
Estructura de par, oculta, desmontable, compacta de alta resistencia o de posicionamiento multieje.
Validar el ensamblaje real
Ajuste, alineación, exposición durante la limpieza, acceso para el mantenimiento y perfil de ciclo previsto.
Qué puede revisar la HTAN
Esta revisión sirve de apoyo para la selección de bisagras y la validación de muestras. No sustituye el proceso de validación reglamentaria, higiénica, de seguridad eléctrica ni de equipo completo del fabricante del dispositivo médico.
Eje de la bisagra y geometría de montajeCarga en la puerta, la tapa o el expositorDirección del par y comportamiento de retenciónDescuento de aperturaInterferencias en el tendido de cablesAcceso a los elementos de fijaciónInstrucciones sobre materiales y acabadosAjuste de la muestraComportamiento del movimientoAlineación de los paneles
Límite de validación
La elección de las bisagras puede facilitar la limpieza, el acceso, el posicionamiento y el diseño de la carcasa; sin embargo, los requisitos finales en materia de higiene, seguridad, normativa, corrosión, ciclo de vida y rendimiento del equipo deben validarse en el dispositivo ya montado.
La elección de las bisagras puede facilitar la limpieza, el acceso, el posicionamiento y el diseño de la carcasa; sin embargo, los requisitos finales en materia de higiene, seguridad, normativa, corrosión, ciclo de vida y rendimiento del equipo deben validarse en el dispositivo ya montado.
Recursos de ingeniería para el diseño de bisagras de equipos médicos
Utilice estas referencias cuando el panel móvil requiera un posicionamiento controlado, una geometría exterior limpia, un acceso de mantenimiento desmontable o una revisión de corrosión.
Monitor industrial o posicionamiento de la interfaz hombre-máquina (HMI)
Utilízalo cuando la fuerza de presión, el ángulo de la pantalla y el movimiento del cable influyan en la elección de la bisagra.
Configurar una pantalla de operador ajustableSelección de materiales y exposición
Utilizar cuando sea necesario comparar los costes y los riesgos derivados de la exposición al acero inoxidable, a los recubrimientos y a los productos de limpieza.
Comparación de la selección de materiales y el coste total de propiedad (TCO)
Selección de bisagras de acero inoxidable Revisa los requisitos relativos a la exposición a la corrosión y al acabado.
Análisis de la corrosión del acero inoxidable Comprueba la exposición a la limpieza, los residuos y los riesgos ocultos en las juntas.
Guía sobre bisagras para el sector médico y la cadena de frío Analiza los materiales y el contexto de la instalación antes de elegir una estructura de bisagra.
Requisitos de la solicitud de presupuesto
Qué hay que enviar para una revisión de bisagras de equipos médicos o de laboratorio
No es necesario que conozcas el modelo de bisagra antes de ponerte en contacto con nosotros. Envíanos el contexto del montaje móvil para que podamos basar nuestra recomendación en la disposición real del equipo.
Puerta, tapa o expositor
- Dimensiones
- Peso
- Distancia al centro de gravedad
- Instrucciones de apertura
- Ángulo requerido
Interfaz de equipos
- Espacio de montaje
- Material y grosor del marco
- Distancia libre interna
- Trazado de cables
- Acceso a los elementos de fijación
Limpieza y medio ambiente
- Tipo de producto de limpieza
- Frecuencia de limpieza
- Humedad o condensación
- Temperatura
- Exposición a la corrosión
Información sobre el proyecto
- Vida útil prevista
- Cantidad anual
- Bisagra ya existente o nuevo diseño
- Dibujo
- Foto del equipo
