Por qué las bisagras Torque superan en durabilidad a las bisagras estándar

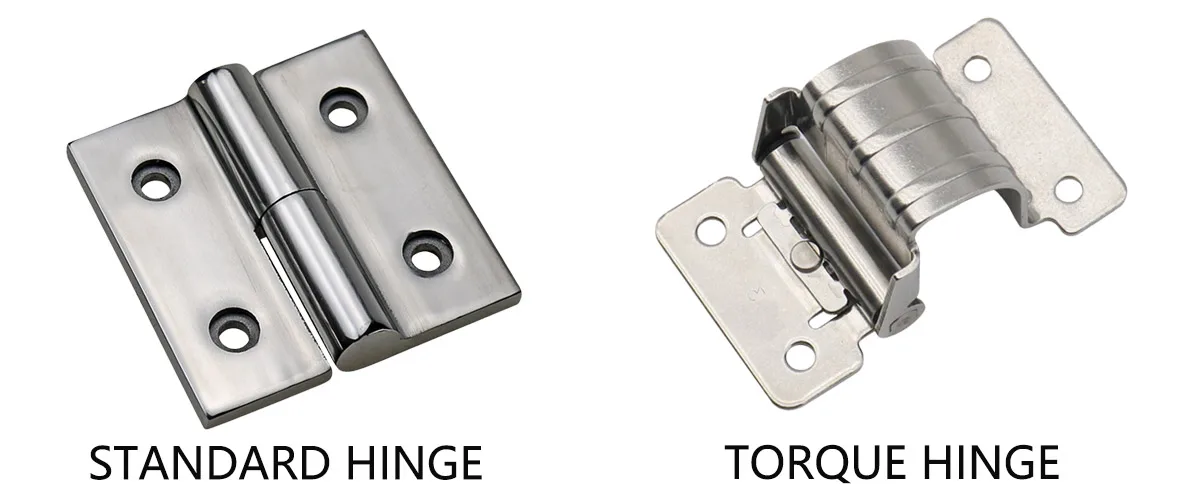

Bisagra estándar frente a bisagra de torsión (fricción)

Productos con piezas móviles, desde pantallas de portátiles desde pantallas médicas hasta salpicaderos de vehículos, dependen de las bisagras para funcionar sin problemas y con seguridad. Las bisagras convencionales suelen fallar debido al desgaste, el aflojamiento y las tensiones ambientales. Con el tiempo:

• Pasadores de bisagra desgastados
• Tornillos aflojados
• Ausencia de resistencia incorporada

...pueden hacer que los paneles se cierren de golpe o se comben por sí solos, degradando la experiencia del usuario y aumentando el riesgo de daños.

Por el contrario, bisagras de torsión (fricción) utilizan un mecanismo de fricción interna para generar "resistencia" dentro del pivote, contrarrestando la torsión del panel y permitiendo que los paneles se mantengan en cualquier ángulo.

El papel de las bisagras en los productos modernos

Aplicaciones de las bisagras en diferentes productos (ordenadores portátiles, pantallas médicas, consolas de automoción, mobiliario de oficina)

Las bisagras han evolucionado mucho más allá de las simples juntas de puertas para convertirse en componentes de precisión. Hoy en día, todo, desde el interior de los aviones hasta el mobiliario de oficina, depende de bisagras especializadas para durabilidad y comodidad.

Categorías de bisagras:

Categoría funcional	Tipo	Características y aplicaciones
Autocierre	Bisagra con muelle	Muelle incorporado, permite que la puerta se cierre automáticamente; común en puertas de armarios y puertas pequeñas.
	Bisagra de cierre automático	Tira automáticamente de la puerta para cerrarla después de abrirla; se utiliza a menudo en puertas de madera y muebles de oficina.
Cierre suave / silencioso	Bisagra de cierre suave (amortiguación)	Sistema hidráulico o de amortiguación integrado, ralentiza el cierre de la puerta para evitar portazos; muy utilizado en armarios y roperos de alta gama.
Posicionamiento / Sujeción	Par (fricción) Bisagra	Utiliza la fricción para sujetar puertas/pantallas en cualquier ángulo; común en ordenadores portátiles, dispositivos médicos, pantallas de automóviles.
	Bisagra multiposición	Diseñadas para permanecer fijas en ángulos específicos (por ejemplo, 30°, 90°, 135°); adecuadas para cubiertas abatibles o vitrinas.
Inauguración especial	Bisagra elevable / abatible	Permite la apertura de la puerta hacia arriba o hacia abajo; se utiliza a menudo en armarios superiores y vitrinas.
	Bisagra plegable	Permite puertas de muebles plegables o abatibles.
	Bisagra en ángulo	Proporciona ángulos de apertura ampliados (30°, 45°, 135°, 165°); adecuado para armarios de esquina o estructuras complejas.
Resistente y ajustable	Bisagra ajustable (elevable)	Permite el ajuste vertical de la puerta; útil para la alineación precisa del armario.
	Bisagra de alta resistencia	Diseñado para puertas o paneles pesados; gran capacidad de carga, utilizado en puertas metálicas y grandes cerramientos.

Impacto del diseño de las bisagras:

• Buen funcionamiento
• Capacidad de carga
• Seguridad
• Estética (las bisagras de torsión suelen "desaparecer" dentro de los productos)

Ejemplo: Las pantallas de los portátiles son un ejemplo de bisagras de fricción: se sujetan en cualquier ángulo sin tambalearse.

Por qué fallan las bisagras normales

Debilidades mecánicas

• Falta de frenado/resistencia incorporados
• Desgaste en pivotes y cuchillas
• La vibración afloja los tornillos, creando huecos
• Los paneles pesados se caen o pandean por su propio peso
• A largo plazo fricción metal-metal acelera el desgaste

Limitaciones de diseño

• Sólo activar rotaciónsin bloqueo en ángulos intermedios
• Requerir limitadores o resortes de gas mantener la posición
• Carga concentrada en la articulación de la bisagra → daños prematuros.

Ejemplo:
Una puerta de armario pesada soportada por solo dos bisagras → todo el peso tensiona la unión de bisagras pequeñas + tornillos.

Comparación:

• Bisagras estándar: Oscilan libremente, requieren topes externos
• Bisagras de torsión: Proporcione contra-par, mantenga los paneles en cualquier ángulo

Factores medioambientales

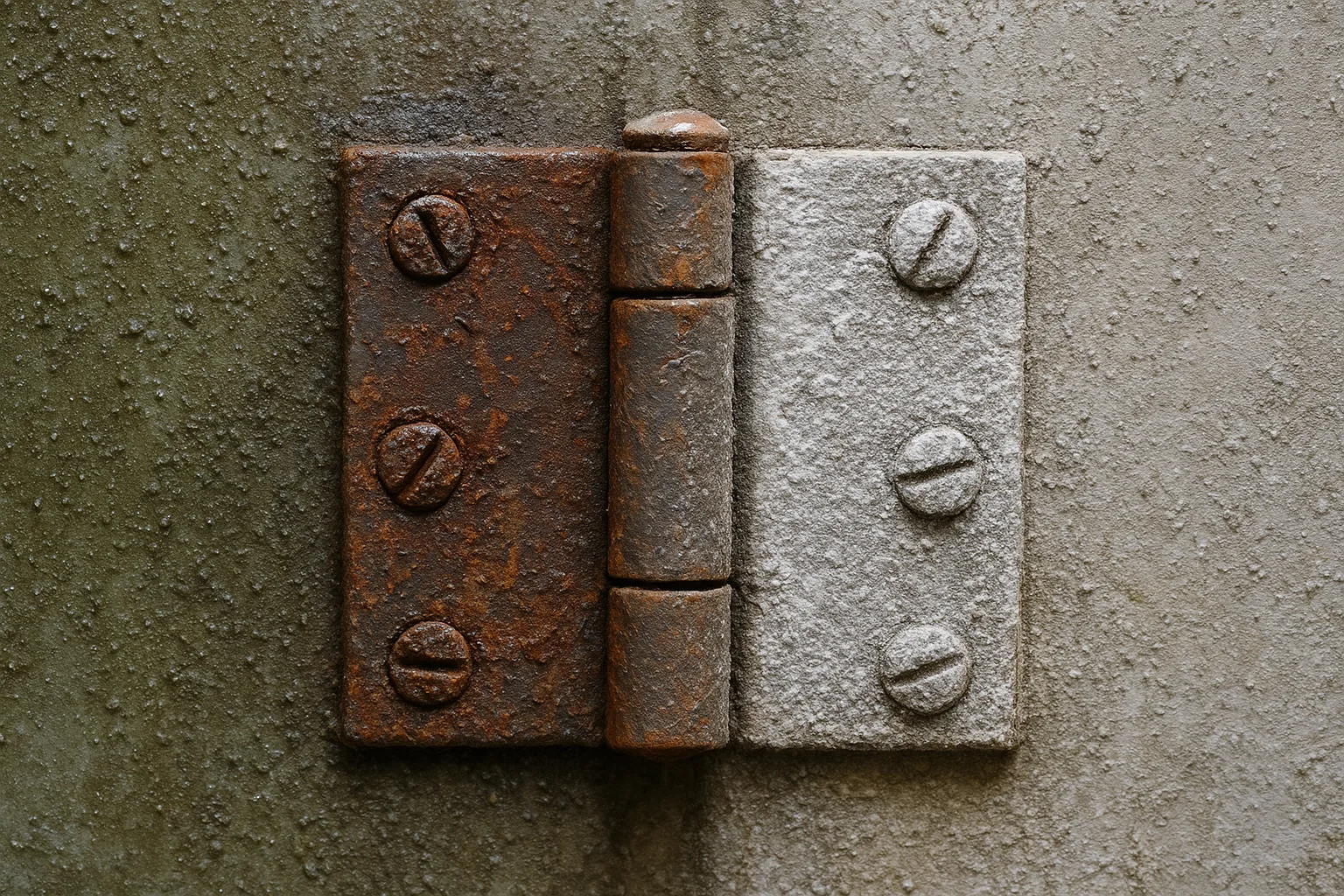

Impacto de los entornos agresivos en las bisagras estándar

Las bisagras estándar se degradan bajo:

• Polvo
• Humedad
• Aerosol salino〔consultar:ASTM B117〕
• Temperaturas extremas

Problemas:

• Humedad → corrosión
• Polvo → desgaste acelerado
• Ciclos de temperatura → secado del lubricante, aumento de la holgura
• Casos graves → agarrotamiento o deformación

Comparación de durabilidad:

Tipo de bisagra	Vida útil típica	Protección del medio ambiente	Notas
Bisagra estándar para consumidores	Corta vida útil	Pobre	A menudo se afloja, corroe
Bisagra de puerta oculta (norma ISO)	~200.000 ciclos	Moderado	Cumple la prueba ISO
Bisagra de torsión Premium	20.000-100.000 ciclos	IP65-IP68	Decaimiento del par <15%

El auge y la solución de las bisagras de torsión

¿Qué es una bisagra de torsión (fricción)?

• Genera resistencia constante durante el movimiento
• Utiliza pastillas de fricción, muelles o amortiguadores
• Absorbe la energía → evita los movimientos bruscos
• Mantiene la tapa en cualquier ángulo sin limitadores

Características principales de las bisagras de torsión

• Posicionamiento continuo: Cualquier ángulo, sin cierres
• Par ajustable/fijo: Preajustado o ajustable mediante tornillos/precarga
• Gran capacidad de carga: Hasta 500 N-m+
• Movimiento suave y controlado: Amortiguado, sin ruidos
• Larga vida útil: 100.000+ ciclos, decaimiento del par <15%
• Personalizable: Materiales, forma, montaje, acabado

Cómo resuelven las bisagras de torsión los problemas de las bisagras convencionales

• Evita movimientos involuntarios (sin autocierre/balanceo)
• Elimina los soportes adicionales (sin resortes de gas / varillas)
• Más suave y seguro (antichoque, antipellizco)
• Bajo mantenimiento (sin lubricación, estable)
• UX mejorada (tacto profesional, posicionamiento estable)

Aplicaciones de bisagras dinamométricas

• Electrónica de consumo: Portátiles, teléfonos plegables, monitores, pantallas de cámaras
• Automoción/transporte: Salpicaderos, guanteras, bandejas de avión
• Equipos médicos: Lámparas quirúrgicas, soportes para monitores, camas de hospital
• Mobiliario e industria: Mesas ajustables, puertas elevables, paneles CNC

Ventajas de la bisagra dinamométrica

1. Mayor fiabilidad y seguridad
2. Experiencia de usuario superior
3. Mayor durabilidad y ahorro de costes
4. Flexibilidad de diseño

Factores clave de selección

• Capacidad de carga y requisitos de par
• Material y acabado superficial
• Clasificación medioambiental (IP, corrosión, temperatura)
• Método de montaje y dimensiones
• Certificaciones (ISO, UL, RoHS)

Aplicaciones reales

• Portátiles: Pantallas estables en cualquier ángulo
• Armarios industriales: Puertas de acero pesadas y seguras
• Equipos médicos: Soportes de monitor de precisión
• Muebles: Mesas abatibles, suaves y silenciosas

Errores comunes

❌ Sólo para equipos de gama alta → Falso
❌ Demasiado caro → Ahorro de costes a largo plazo
❌ Dificultad de ajuste/mantenimiento → Casi sin mantenimiento
❌ Se desgastará rápidamente → A menudo dura más que el producto

Tendencias futuras

• Bisagras inteligentes: Equipado con sensores (ángulo + datos de uso)
• Nuevos materiales: Composites, fibra de carbono
• Sostenibilidad: Reciclable + revestimientos ecológicos
• Impresión en 3D: Geometrías personalizadas
• Normas más estrictas: Certificaciones UL/ISO de ciclo alto

Conclusión

Bisagras estándar = punto débil → aflojar, desgastar, fallar.
Bisagras de torsión = posicionamiento estable + resistencia → mejorar seguridad, durabilidad y UX.

PREGUNTAS FRECUENTES

Q: ¿Por qué fallan fácilmente las bisagras estándar?
A: Desgaste de los pernos, aflojamiento de los tornillos, corrosión, falta de resistencia → pandeo/vuelco.

Q: ¿Qué las distingue de las bisagras de torsión?
A: Bisagras de torsión = resistencia a la rotación → mantienen cualquier ángulo. Bisagras estándar = giran libremente.

Q: ¿Dónde se utilizan las bisagras de torsión?
A: Portátiles, teléfonos, vehículos, aviones, médicos, industriales, muebles.

Q: ¿Vida útil?
A: Más de 100.000 ciclos, mínimo decaimiento del par.

Q: ¿Costes?
A: Más caro por adelantado, pero sustituye a múltiples piezas, mayor vida útil = más barato en general.

Q: ¿Personalizable?
A: Sí → par, material, acabado, montaje, flexibilidad de diseño.

Este artículo ha sido elaborado por el equipo de ingenieros de HTAN, especializado en el diseño y la fabricación de bisagras y con más de 10 años de experiencia en electrónica de consumo, equipos médicos y aplicaciones industriales.
