Charnières à couple réglable : Cinq utilisations industrielles clés

Dans la conception des équipements industriels modernes, les connexions des composants et le contrôle des mouvements constituent la base de la fonctionnalité, de la sécurité et de l'expérience de l'utilisateur. Les charnières traditionnelles à oscillation libre n'offrent que des axes de rotation de base et ne répondent pas aux exigences de nombreux dispositifs complexes. Par exemple, les panneaux de contrôle doivent rester à des angles spécifiques pour la visibilité, ou les couvercles de maintenance lourde nécessitent une ouverture et un positionnement sûrs, et non des chutes gravitationnelles soudaines.
En savoir plus sur le contrôle de la position

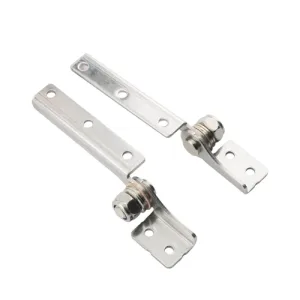

La charnière à couple réglable est née pour répondre à ces défis. Ce composant de précision intègre un mécanisme de friction interne qui offre une résistance constante à la rotation. Sa caractéristique "réglable" permet aux utilisateurs ou aux installateurs de régler précisément le niveau de couple à l'aide de méthodes telles que les vis de réglage.

Les fonctions essentielles sont de réaliser "Arrêt gratuit"et "Contrôle de la position". Cet article se penche sur cinq scénarios d'application spécifiques des charnières à couple réglable dans les équipements industriels, analyse leur capacité à résoudre les problèmes d'ingénierie et fournit des normes internationales pertinentes à titre de référence.

Charnière à couple réglable : Principe de fonctionnement et principaux avantages

Une définition claire

Une charnière à couple réglable, également connue sous le nom de charnière à friction réglable ou charnière de positionnementest une charnière dotée d'un mécanisme de friction interne intégré. Sa force de frottement reste relativement stable sur toute la plage de rotation. En ajustant la précharge des composants de friction internes, le couple de sortie peut être modifié pour s'adapter à des panneaux de poids ou de taille différents.

Principe de fonctionnement de base

Source de couple

Les structures internes les plus courantes sont les suivantes

• Structure du disque : Plusieurs plaques de frottement fixes entrelacées avec une plaque de frottement mobile.
• Structure de la boucle : Bande d'acier à ressort enroulée autour d'un axe central.
• Structure du tube : Arbre avec tube plastique à haute pression ou douille frittée

Tous les modèles génèrent une résistance par le biais d'une friction précontrainte contrôlable.

Processus de motion

• Lorsque le couple externe appliqué dépasse le couple de frottement interne, la charnière tourne.
• Lorsque la force extérieure est supprimée, le couple de frottement équilibre la gravité ou d'autres couples, ce qui stabilise le panneau.
• Les charnières industrielles de haute qualité minimisent le retour élastique et le jeu pour assurer la précision du positionnement et la fluidité du fonctionnement.

Mécanisme d'ajustement

Modifier la force normale N sur les éléments de friction au moyen de vis hexagonales ou de dispositifs similaires.

Formule de la force de frottement : F = μN, où μ est le coefficient de frottement, N est la force normale. L'augmentation de N améliore la production de couple.

Note : La force de friction peut varier de ±5-10% en utilisation réelle ; les valeurs de couple nécessitent une marge de sécurité.

Avantages par rapport aux charnières traditionnelles et aux ressorts à gaz

Fonctionnalité	Charnière à couple réglable	Ressort à gaz
Contrôle de position	0°-180° Tout angle	Limité à la position complètement ouverte
Occupation de l'espace	Faible	Haut
Exigences en matière de maintenance	Minime	Modérée (sujette aux fuites)
Cycle de vie	Élevé (30 000+ cycles)	Modéré
Tolérance environnementale	Excellente (résistance à l'huile, à la poussière et aux températures élevées)	Médiocre (joints sujets à défaillance)

Avantages principaux :

• Contrôle précis de la position
• Sécurité opérationnelle renforcée : Empêche la chute soudaine du couvercle ou le retour du ressort
• Structure simplifiée et économies d'espace
• Longue durée de vie et facilité d'entretien : mécanisme de friction très fiable, indépendant de l'étanchéité à l'air.

Durée de vie du cycle et performance du couple Référence :

• BHMA A156.17 Durée de vie : Grade 1 : 1 000 000 cycles ; Grade 2 : 500 000 cycles ; Grade 3 : 250 000 cycles
• IEC 60068-2 Durée de vie du couple : <15% après 20 000 cycles
• ASTM F1574 Angle de couple : Couple de démarrage ≤ 1,2 × couple de fonctionnement.Voir normes et vérifications faisant autorité

Cinq scénarios d'application typiques

Scénario 1 : Couvertures de protection et portes d'accès pour les machines lourdes

Défi : Les panneaux lourds sont difficiles à manipuler d'une seule main et les ressorts à gaz sont susceptibles de tomber en panne.

Solution : Les charnières réglables à couple élevé permettent d'équilibrer précisément le poids du panneau avec le couple, ce qui permet un fonctionnement en "gravité zéro".

Avantages :

• Libère les deux mains, ce qui améliore l'efficacité de l'entretien
• Améliore la sécurité en permettant aux panneaux de rester dans n'importe quel angle
• Grande fiabilité mécanique, insensible à la contamination par l'huile ou aux températures élevées

Scénario 2 : armoires de commande industrielles et portes d'armoires électriques

Défi : Les espaces confinés et les opérations à haute fréquence provoquent la fermeture automatique ou la vibration des portes.

Solution : Utiliser des charnières à couple moyennement léger pour le positionnement à angle libre.

Avantages :

• Flux de travail optimisé
• Empêche la fermeture accidentelle
• Minimise l'usure due aux micro-mouvements tout en maintenant IP/NEMA les notations

Scénario 3 : Affichages et couvertures à rabat pour les équipements médicaux et de laboratoire

Défi : Positionnement précis, grande régularité et facilité de nettoyage.

Solution : Les charnières à couple de haute précision assurent un amortissement uniforme et un rebond minimal.

Avantages :

• Un positionnement précis pour une plus grande fiabilité opérationnelle
• Fonctionnement souple et silencieux réduisant le bruit
• La conception simplifiée facilite la stérilisation

Scénario 4 : Écrans IHM et panneaux de contrôle réglables

Défi : Adaptabilité multi-utilisateurs avec des exigences élevées en matière de stabilité pour les opérations tactiles.

Solution : Charnière de couple sans jeu avec couple réglable pour une stabilité et une opérabilité équilibrées.

Avantages :

• Réglage de l'angle personnalisable
• Amélioration de la précision opérationnelle
• Adaptation souple aux mises à niveau de l'équipement

Scénario 5 : Véhicules spécialisés et équipements mobiles

Défi : Vibrations et impacts de forte intensité provoquant le desserrage ou la fissuration des composants.

Solution : Charnière à couple élevé agissant comme un amortisseur passif de vibrations pour absorber les micro-vibrations.

Avantages :

• Résistance aux vibrations et réduction du bruit
• Garantit la sécurité en empêchant tout mouvement involontaire du panneau
• Durabilité accrue et durée de vie prolongée

Principaux critères de sélection

Calcul du couple

Tmax ≈ L - m - g

• m = Poids de la plaque de recouvrement (kg)
• L = Distance horizontale entre le centre de gravité et l'axe de rotation (m)
• Ajouter la marge de sécurité 20% pour tenir compte des tolérances et de l'usure

Matériaux et environnement

Matériau	ISO 15510 Référence	Essai au brouillard salin ASTM B117	Résistance à la corrosion
Alliage de zinc Zamak 3/5	96-200h	Général
Acier inoxydable 304	X5CrNi18-10	200-500h	Bon
Acier inoxydable 316L	X2CrNiMo17-12-2	>500h	Excellent

Note : 316L est optimal dans les environnements hautement corrosifs, mais 304 peut être utilisé dans des environnements faiblement corrosifs avec un traitement de surface.

Durée de vie et plage de réglage

• Référence ANSI/BHMA A156.17, QB/T 4595.1-2013ou QB/T 4063-2010
• S'assurer que le couple calculé se situe dans une fourchette de 50-70% de la plage de réglage de la charnière afin de permettre des ajustements ultérieurs.

Résumé

Les charnières à couple réglable transcendent les fixations traditionnelles en intégrant la sécurité, l'ergonomie, la fiabilité et la gestion des vibrations. Cinq scénarios d'application clés démontrent leur capacité à résoudre des problèmes d'ingénierie complexes dans le domaine de la conception industrielle. À mesure que l'automatisation industrielle progresse, les charnières à couple de haute performance deviendront de plus en plus courantes, servant d'indicateur critique de la sophistication de la conception de l'équipement.
