Guida definitiva alla scelta delle cerniere industriali a scomparsa

Nella progettazione delle moderne apparecchiature industriali, funzionalità, sicurezza ed estetica sono tutti elementi indispensabili. Le cerniere a scomparsa (note anche come "cerniere invisibili") sono diventate un componente chiave per elevare la qualità e la sicurezza delle apparecchiature, grazie alla loro caratteristica di essere completamente nascoste quando il pannello della porta è chiuso.

Tuttavia, le esigenze degli ambienti industriali in materia di cerniere superano di gran lunga quelle della ferramenta ordinaria. Questo articolo è una guida di selezione esaustiva che vi porterà in profondità nei sette parametri tecnici chiave - dalla capacità di carico all'angolo di apertura, fino alla resistenza alla corrosione del materiale - e li combinerà con specifici scenari di applicazione industriale per aiutarvi a scegliere con precisione la cerniera a scomparsa più adatta alle vostre esigenze.

Che cos'è una cerniera a scomparsa di livello industriale?

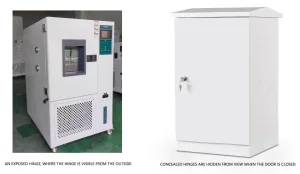

Una cerniera a scomparsa di tipo industriale è un sistema di ferramenta in cui, quando il pannello della porta è chiuso, la sua struttura meccanica è completamente installata e nascosta all'interno del pannello della porta e del corpo del mobile. Ciò è in netto contrasto con le cerniere tradizionali (come le cerniere a bandiera o le cerniere per pianoforte) che sono chiaramente visibili all'esterno.

Il suo nucleo è costituito da un complesso meccanismo multi-link (ad esempio a quattro o sei barre) con un percorso di movimento definito con precisione. Questo design non risolve solo la "rotazione", ma fornisce una soluzione cinematica complessa per "come spostarsi da un punto chiuso a un punto aperto senza collisioni in uno spazio ristretto". Ad esempio, alcuni progetti consentono al pannello della porta di "traslare" dal telaio prima di ruotare, evitando collisioni in spazi di installazione estremamente ridotti.

Vantaggi fondamentali nelle applicazioni industriali:

• Estetica ed ergonomia di ultima generazione: Il design piatto "senza soluzione di continuità", facile da pulire, elimina le sporgenze esterne e impedisce l'impigliamento accidentale degli indumenti o dei cavi del personale. Per saperne di più Come le cerniere a scomparsa migliorano la conformità OSHA e la sicurezza industriale.
• Sicurezza e resistenza alle manomissioni superiori: Tutti gli elementi di fissaggio e il corpo della cerniera sono installati all'interno dell'armadio, il che lo rende una scelta ideale per i quadri elettrici esterni e le strutture pubbliche.
• Spazio e tenuta ottimizzati (classificazioni IP/NEMA): Permette una compressione uniforme della guarnizione, fondamentale per raggiungere i gradi di protezione IP65 o NEMA 4/12.
• Riduzione della manutenzione e aumento della durata: Installati all'interno dell'armadio e protetti dall'erosione esterna (polvere, umidità, sostanze chimiche).

Sette parametri tecnici chiave spiegati

Capacità di carico

• Coppia (N-m) > Coppia = massa della porta (kg) × 9,81 × distanza (m); mantenere ≥1,25× fattore di sicurezza.
• Carico dinamico e durata del ciclo (ANSI/BHMA): Le cerniere di grado 1 devono superare 2,5 milioni di cicli per ANSI/BHMA A156.1.
• Distribuzione del carico: La cerniera superiore sostiene la trazione (forza radiale); la cerniera inferiore sostiene il peso assiale.
• Un'idea sbagliata dell'ingegneria: Adding a third hinge does not proportionally increase the total load capacity. In multi-hinge systems, load distribution is inherently nonlinear—the top hinge primarily absorbs radial tension, while the bottom hinge carries most of the axial weight. The middle hinge provides limited additional support and primarily helps reduce door deflection and vibration rather than significantly boosting total capacity.
• Margine di sicurezza: A minimum safety factor of about 1.25× is generally applied under stable conditions. For vibration or impact environments, engineers often use 1.5–2.0× to ensure durability and reliability.This follows standard engineering practice as outlined in Wikipedia’s “Factor of Safety”e Roy Mech’s guidelines.

Angolo di apertura

Angolo	Applicazione	Nota
90°	Pannelli di accesso piccoli standard	Liquidazione di base
120°	La maggior parte degli armadi industriali	Il miglior equilibrio tra accesso e spazio
180°	Centri dati, porte di accesso pesanti	Massima apertura; evitare le collisioni

Avvertenza ingegneristica: Forzare una cerniera oltre il suo limite di progetto causa danni permanenti.

Geometria della porta e del telaio

• Tipo di installazione: Dipende se la porta è Inserto o Sovrapposizione.
• Vincoli fondamentali: Lo spessore dell'anta (V), il margine di montaggio (K) e la distanza laterale (F MIN) hanno una stretta relazione geometrica.
• Requisiti per la selezione: Fare riferimento alla scheda tecnica del produttore schede tecniche o disegni CAD.

Centro di rotazione (punto di rotazione)

Il centro di rotazione è un "punto virtuale" definito dal meccanismo multi-link. Una modellazione errata porta alla collisione tra la porta e il telaio durante l'apertura.

Materiale e finitura

Materiale	Caratteristiche	Uso tipico
Lega di zinco	Pressofusione di precisione; buona estetica	Armadi per interni, console di controllo
Acciaio	Massima resistenza; necessita di rivestimento anticorrosione	Protezioni per macchinari pesanti
Acciaio inox 304	Resistenza generale alla corrosione	Alimentare, medico, esterno (non salino)
Acciaio inox 316	Contiene Mo; eccellente resistenza ai cloruri	Ambienti marini, costieri, chimici
Alluminio	Leggero (densità ⅓ dell'acciaio)	Veicoli, aviazione, transito ferroviario

Stile di montaggio

• Avvitare / avvitare: Comune e regolabile; garantire il corretto orientamento destra/sinistra.
• Saldatura: Più robusta, a prova di vibrazioni e di manomissione; ideale per le porte più pesanti.
• Decollo: Consente di rimuovere rapidamente la porta per il trasporto o la manutenzione.

Caratteristiche aggiuntive

• Regolazione 3D: Consente la regolazione fine in tre direzioni, fondamentale per mantenere la compressione della guarnizione e le classificazioni IP/NEMA.
• Funzione di arresto: Mantiene le porte aperte ad angoli prestabiliti, importante per la sicurezza dell'operatore.
• Cerniera a coppia/attrito: Mantiene la posizione in qualsiasi angolazione; ideale per pannelli di veicoli soggetti a vibrazioni.

Analisi pratica di tre scenari industriali

Armadi elettrici, rack per server e scatole di controllo

• Caratteristiche: Utilizzo in ambienti interni; la classificazione IP e la resistenza alle manomissioni sono prioritarie.
• Priorità di selezione:
  • Resistenza alle manomissioni: design a scomparsa.
  • Sigillatura: si consiglia di utilizzare i modelli con regolazione 3D per garantire la tenuta. IP65/NEMA 4/12.
  • Materiale: lega di zinco o acciaio verniciato a polvere.

Protezioni per macchinari per impieghi gravosi e porte di accesso alle attrezzature

• Caratteristiche: Porte pesanti, vibrazioni elevate, funzionamento frequente.
• Priorità di selezione:
  • Calcolare la coppia con un margine di sicurezza.
  • Utilizzare cerniere a saldare per garantire la resistenza alle vibrazioni.
  • La funzione di blocco è consigliata per la sicurezza.
  • Verificare i dati di durata del ciclo ANSI/BHMA.

Veicoli speciali (camper, veicoli da costruzione), attrezzature per esterni

• Caratteristiche: Ambienti difficili con umidità, sale e vibrazioni.
• Priorità di selezione:
  • Utilizzare l'acciaio inox 304 per gli ambienti esterni.
  • Per le zone costiere o saline, utilizzare acciaio inox 316 (NEMA 4X).
  • Considerate le cerniere a frizione per il controllo delle vibrazioni.

Da non trascurare: Installazione e manutenzione corrette delle cerniere a scomparsa

Chiave di installazione: Allineamento!

Tutte le cerniere devono essere perfettamente allineate lungo lo stesso asse. Un disallineamento provoca un carico non uniforme, torsioni sulla cerniera superiore e usura prematura.

Trappola di manutenzione: Acciaio inossidabile "galling"

L'acciaio inossidabile sottoposto a frizione può subire un'adesione ("saldatura a freddo").

• Soluzione: Lubrificare periodicamente con antigrippaggio grasso contenente molibdeno o nichel; non utilizzare mai grasso comune.

Domande frequenti (FAQ)

D1: Perché la mia cerniera si affloscia anche se la capacità di carico è sufficiente?

R: Le cause più comuni sono il disallineamento, il calcolo errato della coppia di serraggio o gli elementi di fissaggio allentati.

D2: Le cerniere a 180 gradi hanno sempre una capacità di carico inferiore rispetto a quelle a 120 gradi?

R: Non necessariamente, ma i progetti a 180° sono più complessi e possono avere più punti di stress.

D3: Le cerniere in acciaio inox non arrugginiscono?

R: Possono. I cloruri rompono lo strato passivo dell'inossidabile 304; il 316 (con Mo) resiste a questo fenomeno. ASTM B117 test.

D4: Cosa è meglio: cerniere universali (non a mano) o cerniere dedicate destra/sinistra?

R: Le cerniere universali riducono le SKU; i tipi dedicati possono essere strutturalmente più resistenti per geometrie speciali.

Conclusione

La scelta di una cerniera a scomparsa per un'applicazione industriale va ben oltre la semplice "estetica". È una decisione ingegneristica seria che riguarda la sicurezza delle apparecchiature, i gradi di protezione IP/NEMA, la durata e l'ergonomia.

Questa decisione inizia con un calcolo preciso della coppia di carico e della geometria della porta, si approfondisce con una profonda comprensione dell'ambiente di applicazione (corrosione, vibrazioni) e degli standard industriali (ANSI, NEMA), e si conclude con un controllo rigoroso del materiale (316 vs. 304) e della precisione di installazione (allineamento, antigrigliatura). La scelta della corretta cerniera a scomparsa è la chiave di volta per garantire che le apparecchiature rimangano sicure e affidabili per tutto il loro ciclo di vita.
