콜드 체인 힌지: 저온 경첩이 냉장 보관 효율에 필수적인 이유

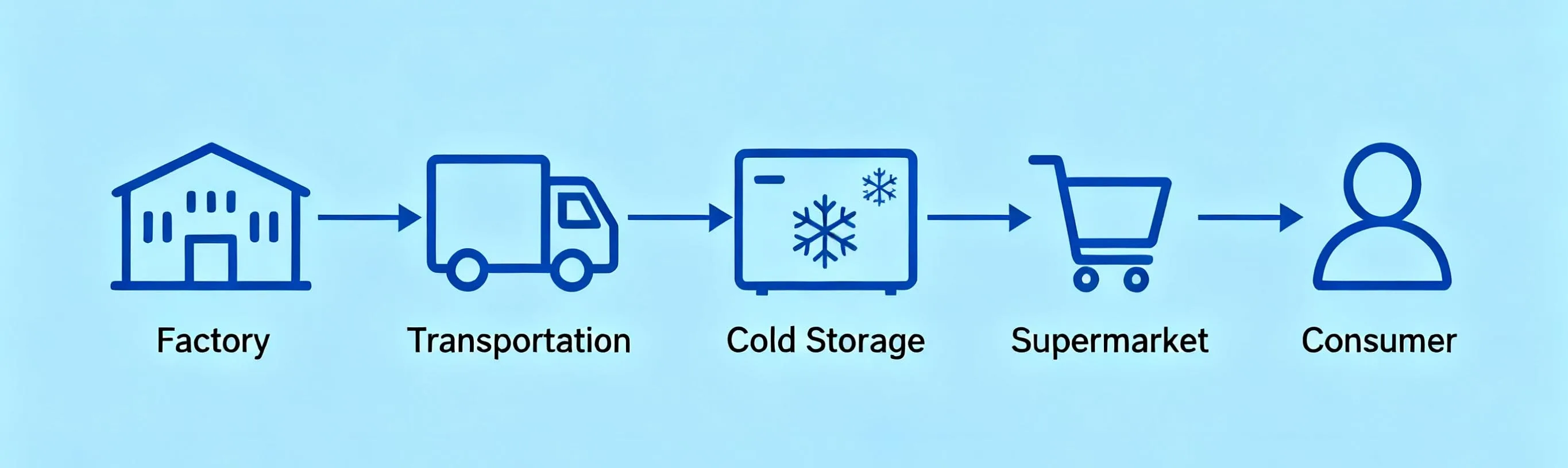

콜드 체인 공급망 프로세스 흐름도

콜드 체인의 중요한 역할

오늘날에는 많은 일상용품이 지속적인 냉장 보관에 의존하고 있습니다. 신선 식품, 육류 및 유제품은 공급망의 모든 단계에서 냉장 보관해야 합니다. (FAO). 그렇지 않으면 상하여 소비자 건강을 위협합니다.

마찬가지로, 중요한 제약 및 백신은 엄격한 온도 관리가 필요합니다. (CDC). 코로나19 백신 유통에서 알 수 있듯이, 잠깐의 온도 상승으로도 전체 배치가 망가질 수 있습니다. 요컨대 콜드 체인은 식품 안전, 공중 보건 및 비즈니스 운영에 필수적입니다.

유통 센터 및 콜드 스토리지 창고는 이 네트워크의 허브입니다. 창고의 운영은 안정적이고 신뢰할 수 있어야 합니다. 그러나 흔히 간과되는 구성 요소인 평범한 도어 경첩이 중요한 역할을 합니다.

숨겨진 복잡성 냉장 보관 도어

도어 경첩이 닫힌 무거운 냉장실 도어

냉장고나 냉동실 문은 간단해 보일 수 있습니다. 하지만 -20°C 이하에서는 숨겨진 문제가 발생합니다. 냉장실 경첩은 필수입니다:

무거운 단열 도어 지원
부하가 걸린 상태에서 부드럽게 회전
견고한 밀봉 형성 지원

이러한 요구 사항을 무시하면 심각한 결과를 초래할 수 있습니다. 따라서 올바른 저온 힌지를 선택하는 것은 단순히 필요한 것만이 아닙니다. 전체 콜드 체인 시스템의 안전, 효율성 및 에너지 절약을 위해 매우 중요한 결정입니다.

유통 센터: 콜드 체인의 허브

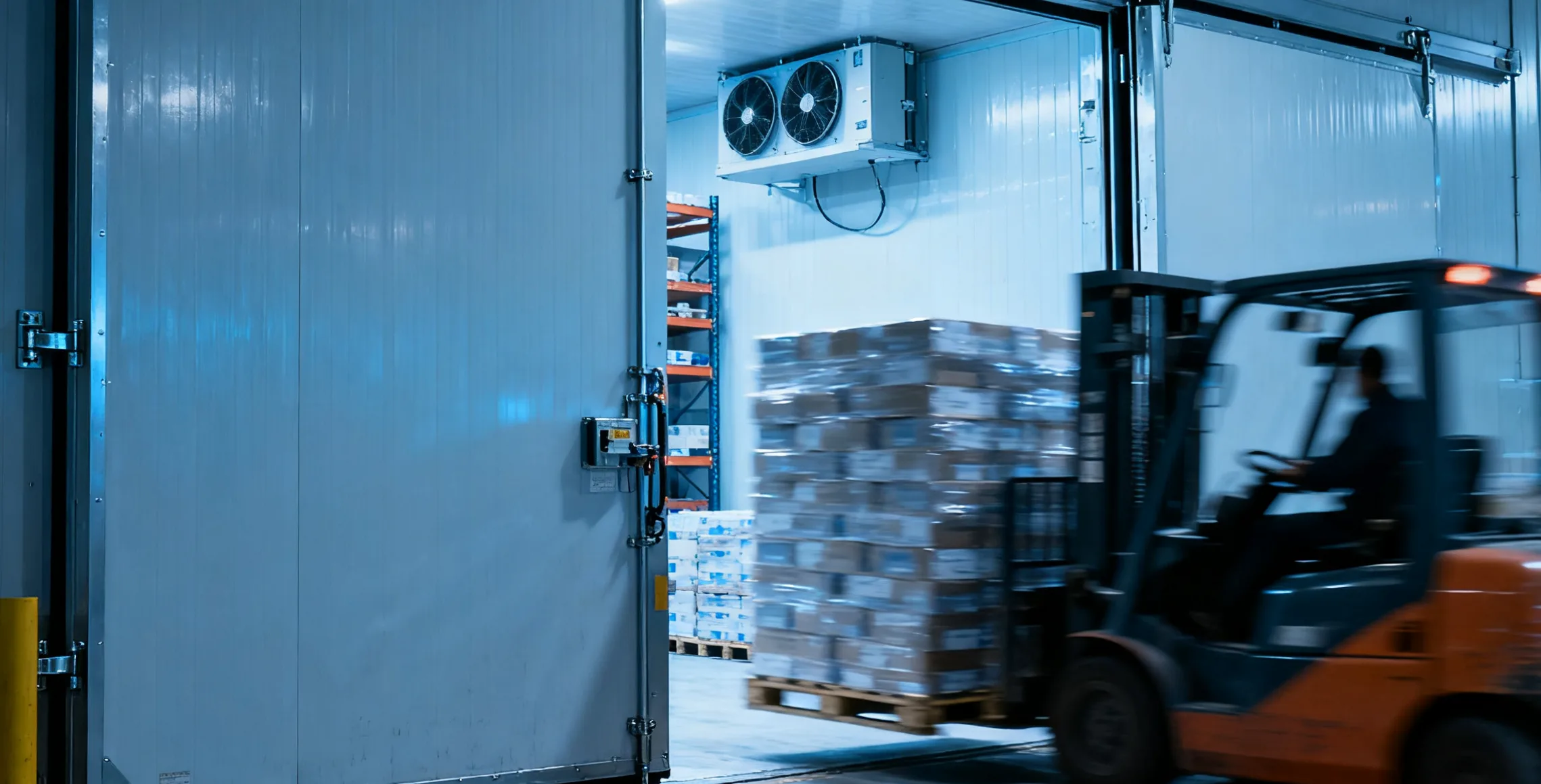

지게차로 팔레트를 이동하고 문이 자주 열리는 냉장 보관 인테리어

대형 냉장 창고는 부패하기 쉬운 제품의 분류, 보관 및 유통 센터입니다. (글로벌 콜드 체인 얼라이언스). 이 시설 내부에서는 지게차와 팔레트가 끊임없이 움직입니다. 시간당 수십 번씩 문을 열고 닫을 수 있습니다.

문이 막히거나 느리게 열리면 교대 근무 내내 병목 현상이 발생할 수 있습니다. 이러한 센터에는 종종 영하권(영하 바로 위)과 혹한권(-20°C 이하)이 있습니다.

극한 조건에 직면한 경첩

냉동고 경첩은 아래에서 작동해야 합니다:

온도 범위온도 : -18°C ~ -60°C
습도: 90% 이상
사용법: 시간당 수십 회 사이클

이러한 요구 사항은 다음과 일치합니다. 국제 냉장 보관 표준(ISO 1496-2, ASTM)

각 경첩은 반드시 작동해야 합니다:

저온 내구성
결빙 방지 및 부식 방지 성능
정확한 포지셔닝

경첩을 무시하는 데 드는 높은 비용

이 작은 부품을 간과하면 큰 고장으로 이어질 수 있습니다. 엔지니어들은 힌지 성능이 콜드 체인 효율성과 안전의 핵심이라고 강조합니다. 전문성에 대한 투자 저온 경첩 는 사소한 세부 사항이 아닌 전략적 결정입니다.

금속이 추위에 약해지는 이유

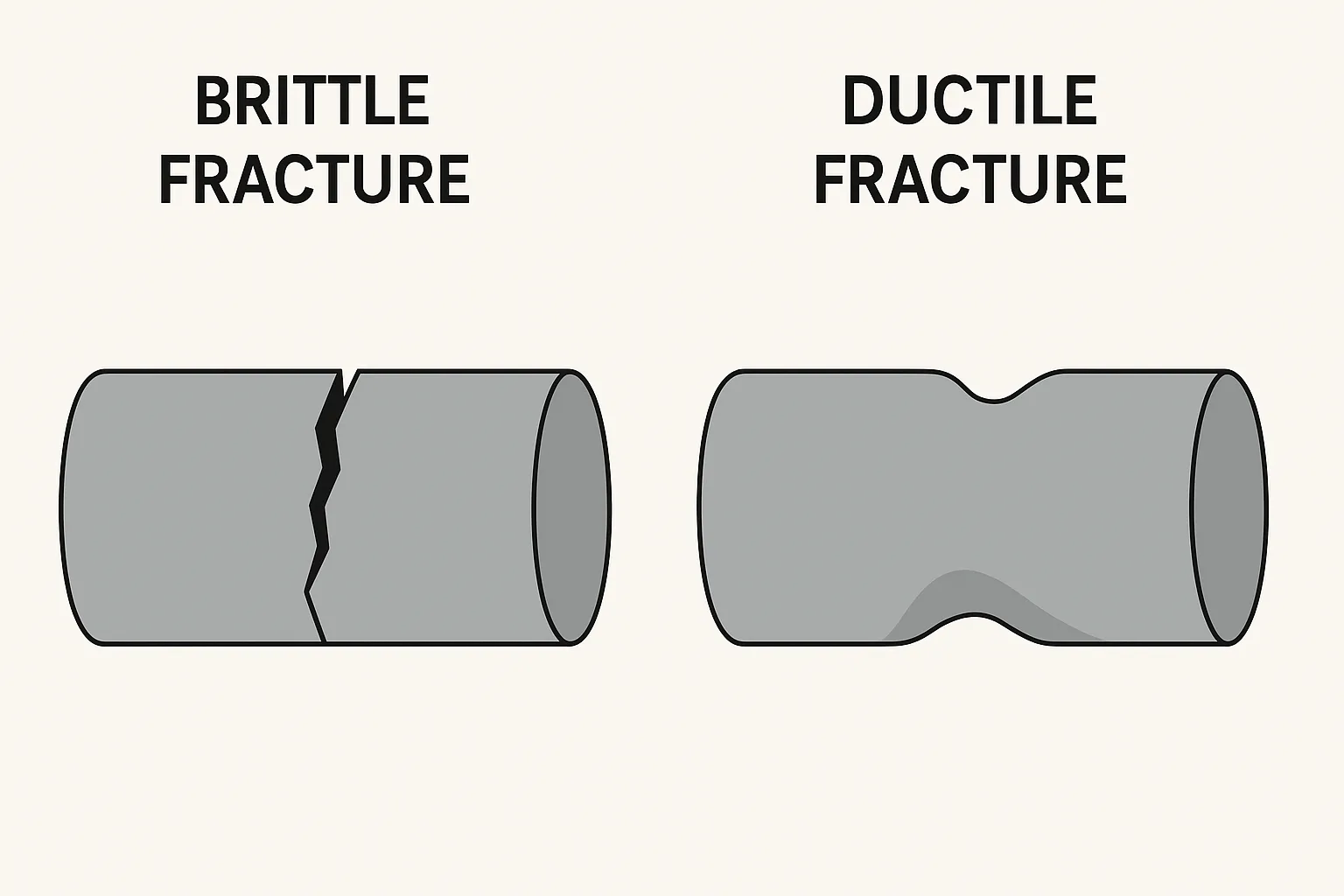

취성 골절 대 연성 골절

일반 힌지 강철은 극한의 추위에서 취성화되기 쉽습니다. 온도가 강철의 연성-취성 전환점 아래로 떨어지면 강도는 약간 증가할 수 있지만 부서지지 않고 구부릴 수 있는 능력은 사라집니다.

저급 탄소강(예: "2등급" 패스너)은 특히 냉장 보관 시 부서지기 쉬운 골절이 발생하기 쉽습니다. 반면 304 스테인리스 스틸은 저온에서 우수한 인성을 유지하고 -20°C에서도 연성을 유지하므로 냉장 보관 용도에 훨씬 더 안정적입니다.

치명적인 고장을 방지하는 특수 합금

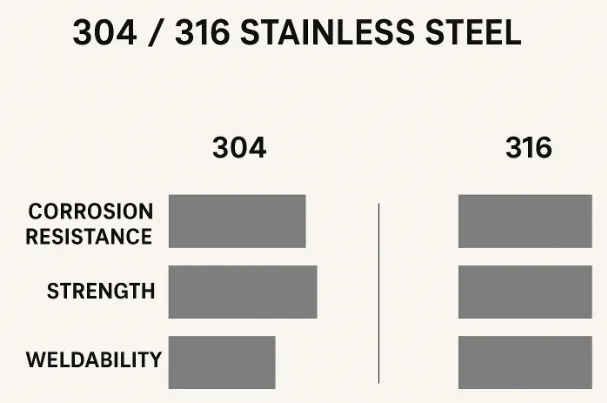

304 대 316 스테인리스 스틸 특성

일반 자료와 특수 자료의 비교:

재료	저온에서의 성능	참고
저급 탄소강	20°C 이하에서 매우 부서지기 쉬움	연성-취성 전환에 취약하여 골절 위험이 증가합니다.
304 스테인리스 스틸	극저온에서도 우수한 인성 유지	온도가 낮아질수록 강도가 증가하며, -20°C에서도 여전히 연성이 있습니다.
316 스테인리스 스틸	40°C 이하에서도 뛰어난 인성	또한 304보다 염화물 내식성이 최대 50% 더 우수합니다.
티타늄 핀	극저온에서의 높은 강도와 인성	60°C 이하에서 사용하는 경첩에 적합합니다.

피로의 도미노 효과

수천 번의 사이클이 지나면 이러한 균열이 연결되어 힌지 고장으로 이어질 수 있습니다. 힌지가 손상되면 도어가 걸리거나 처져 냉장실을 사용할 수 없게 될 수 있습니다. 이로 인해 제품 손실, 금전적 손해, 안전 사고까지 발생할 수 있습니다.

특수 냉장 보관 합금은 저온에서 인성과 연성을 유지하여 피로 골절을 방지합니다. 간단히 말해, 검증된 저온용 강철 또는 합금으로 제작된 경첩만이 냉동고의 일상적인 혹독함을 견딜 수 있습니다.

윤활유 동결로 인한 마찰 증가

일반적인 윤활유는 영하의 환경에서 굳을 수 있습니다.. 표준 미네랄 오일과 그리스는 유동점 이하에서 겔화되거나 응고되어 흐름을 방해할 수 있습니다. 저온에서는 오일의 파라핀이 결정화되고 그리스가 고무처럼 딱딱해질 수 있습니다.

냉동 그리스의 실제 영향

표준 그리스를 -20°C 냉동고에 사용할 경우의 결과:

경첩이 완전히 멈출 수 있습니다.
문이 지나치게 열리기 어려워짐(부상 위험)
두꺼워진 그리스가 더 이상 금속 표면을 분리하지 못함
마찰과 마모가 급격히 증가

솔루션: 특수 저온 윤활유

적합한 윤활유의 예

실리콘 기반 그리스: 유동점 < -60°C, 유동성 유지, 발수성
PFPE 오일: 60°C에서 유동성 유지
건식 필름(PTFE, MoS₂): 액체 오일을 사용하지 않는 윤활

서리가 쌓입니다: 문이 얼어붙어 닫힐 때

공기 중의 응축된 습기는 경첩을 단단하게 얼릴 수 있습니다. (OSHA 저온 스트레스 가이드). 냉장 보관 환경에서는 소량의 습기라도 경첩을 비롯한 차가운 표면에 응결됩니다. 액체가 응축되어 얼어붙으면 힌지 핀이 제자리에 고정되어 문을 열거나 닫을 수 없게 될 수 있습니다.

운영 지연 및 안전 위험

힌지 동결의 결과:

히터나 드라이기로 시간을 낭비하는 직원들
워크플로 중단
안전 위험(문이 쾅 닫힘, 팔레트 기울어짐)

사전 예방적 조치가 핵심

권장 조치:

서리를 줄이기 위해 도어 프레임과 씰을 가열합니다.
경첩에 난방 및 서리 방지 시스템 사용
최우선 과제로 결로 방지

영하의 경첩을 위한 특수 설계 및 재료

취성 골절을 방지하는 특수 소재

사용되는 일반적인 재료:

오스테나이트 스테인리스 스틸(304, 316, 316L)
티타늄 또는 니켈강 핀(-60°C 사용)

원활한 작동을 위한 고급 컴포지트

기능:

PTFE 또는 PTFE-흑연 부싱
열팽창이 적은 플라스틱
부식 방지 코팅: 에폭시 프라이머, 니켈, 크롬, 탄화불소
염수 분무 저항성: 1000시간 이상

고급 윤활 기술

옵션:

건식 필름(PTFE, MoS₂) 코팅
하이브리드 윤활: 고체 + 저온 그리스
서비스 수명: 12-18개월 재윤활 전

정밀 설계 및 밀봉

주요 디자인 요소:

PTFE 열 차단 스트립: 표면 전도를 5-8°C 감소시킵니다.
배수 채널: 결로 제거
힌지 핀의 열선: 2°C 이하에서 ~0.5W 자동 활성화
씰링 재료: EPDM 개스킷, ABS 더스트 커버
부식 방지: 전기영동 프라이머, 패시베이션, 탄화불소 탑코트(>1000시간 염수 분무)

저온 경첩의 장점

원활한 작동과 향상된 안전성

고품질 콜드 체인 경첩은 작업을 더 안전하고 효율적으로 만듭니다:

직원과 지게차의 저항 감소
빠르고 단단하게 밀폐된 도어 사용
소프트 클로즈, 라이트 스프링 또는 가스 스트럿이 포함될 수 있습니다.
예측 가능한 도어 움직임으로 끼임 위험 및 걸림 현상 감소

에너지 절약 및 운영 비용 절감

예시: 워크인 쿨러의 표준 경첩을 조정 가능한 콜드 체인 경첩으로 교체하기 저장 ~하루 단위당 최대 12kWh(미국 에너지부)
연간 절감액: 연간 절감액: 수천 달러
유지보수 및 다운타임 감소로 전체 비용 절감

장비 수명 연장

경첩이 무게를 고르게 분산시켜 도어 처짐과 씰 찢어짐을 방지합니다.
고품질 경첩으로 몇 밀리미터 이내의 정렬 유지
일부는 추가 안전을 위해 백업 핀이 포함되어 있습니다.

저온 경첩 선택 및 유지 관리

주요 선정 기준

힌지 선택을 위한 체크리스트:

재료 인증: FDA/304/316L 최소
부하 용량: 도어 무게/높이 일치(3m 이상 도어는 더 두꺼운 강철 또는 다중 경첩 필요)
온도 등급: 힌지의 최소 작동 온도 확인
브랜드 신뢰도: 치수, 사양, 테스트 보고서 검토

정기 검사 및 윤활

유지 관리 주기:

빈도: 6~12개월마다
작업:
- 느슨함, 부식, 서리 확인
- 볼트 조이기
- 잔여물 청소
- 실리콘/합성 그리스 바르기

미래 전망

냉장실 경첩은 작은 부품처럼 보이지만 전체 콜드 체인에 미치는 영향은 막대합니다. 모든 냉장고 또는 냉동고 도어의 원활한 작동은 온도 제어 효율과 직접적인 관련이 있습니다.

특수 저온 경첩은 도어가 의도한 대로 작동하여 식품 안전, 작업자 안전 및 운영 효율성을 보호합니다. 앞으로 경첩은 온도 센서, IoT 마모 알림, 새로운 복합 소재를 통합하여 무게와 열전도를 줄이는 등 더욱 스마트해질 수 있습니다.

이 단계에서는 모든 경첩이 추위를 견딜 수 있도록 제작되는 것이 모든 콜드 체인 운영자에게 현명한 방법입니다.

간단히 말해, 콜드체인 운영자는 전체 시스템의 신뢰성이 이러한 "작은 수호자"에 달려 있다는 사실을 기억해야 합니다. 올바른 설계와 유지보수를 통해 콜드체인은 더욱 안전하고 효율적이며 지속 가능하게 됩니다.

엔지니어링 계산 및 테스트 방법

힌지 선택 및 유지보수 관행은 실용적인 지침을 제공하지만, 엔지니어와 설계자는 종종 성능을 검증하기 위해 정량적인 방법을 필요로 합니다. 다음 섹션에서는 저온 경첩과 관련된 주요 엔지니어링 계산 및 표준화된 테스트 방법을 간략하게 설명합니다:

재료 인성 평가

방법: 샤르피 V-노치 충격 테스트 (ASTM E23)를 영하의 온도에서 보관합니다.
목적: 흡수된 충격 에너지(J)를 측정하여 -20°C, -40°C 이하에서 연성 유지력을 확인합니다.
애플리케이션: 304 스테인리스 스틸과 316 스테인리스 스틸 및 특수 합금을 비교하세요.

피로 수명 예측

방법: 복합 응력 분석을 위한 S-N 곡선(응력 대 사이클 수) 또는 굿맨 다이어그램.
공식: Nf=f(σaσult,R)N_f = f\left(\frac{\sigma_a}{\sigma_{ult}}, R\right)Nf=f(σultσa,R) 여기서 NfN_fNf = 고장까지의 피로 사이클, σa\sigma_aσa = 응력 진폭, σult\sigma_{ult}σult = 최종 인장 강도, RRR = 부하 비율입니다.
애플리케이션: 시간당 20~50회 도어 사이클에서 힌지 수명을 예측합니다.

열 부하 및 에너지 손실

방법: 도어 씰을 통한 열 누출 계산.
공식: Q=U⋅A⋅ΔTQ = U \cdot A \cdot \Delta TQ=U⋅A⋅ΔT 여기서 QQQ = 열 이득(W), UUU = 전체 열 전달 계수(W/m²-K), AAA = 문 면적(m²), ΔT\Delta TΔT = 온도 차이(K).
애플리케이션: 경첩이 적절한 밀봉 상태를 유지할 때 에너지 절감 효과를 정량화합니다.

윤활유 성능 테스트

방법:
- 부어 포인트 결정(ASTM D97).
- 저온 토크 저항(ASTM D1478).
목적: 40°C ~ -60°C에서 윤활유 유동성 및 저마찰 거동을 확인합니다.
애플리케이션: 안정적인 힌지 동작을 위해 실리콘 기반 그리스, PFPE 오일 또는 PTFE 건식 필름을 선택합니다.

내식성 검증

방법: 염수 분무 테스트 (ASTM B117).
Target: >습한 냉장 보관 환경에서 경첩에 대한 1000시간 이상의 내구성.

FQA

Q：콜드 스토리지 경첩이 콜드 체인에 중요한 이유는 무엇인가요?
A: 냉장 보관 경첩은 식품 안전과 에너지 효율을 위해 필수적입니다. 무거운 단열 도어를 지지하고 밀폐 상태를 유지합니다. 힌지가 고장 나면 냉기 손실, 에너지 비용 증가, 제품 변질로 이어질 수 있으므로 안정적인 콜드 체인 운영을 위한 중요한 구성 요소입니다.

Q：저온에서 강철 경첩은 어떻게 되나요?
A：저온에서 일반 강철은 부서지기 쉽고 부러질 수 있지만 304 스테인리스 스틸은 인성이 떨어집니다. 316 스테인리스 스틸은 냉장실에 더 적합하지만 -60°C 이하의 극한의 추위에서는 고장을 방지하기 위해 니켈강 또는 티타늄 핀을 사용해야 합니다.

Q：냉장실 문이 얼어붙는 이유는 무엇인가요?
A: 냉장실 문이 얼어붙는 이유는 경첩과 씰에 수분이 응축되어 단단하게 얼어붙기 때문입니다. 이렇게 되면 문을 열 수 없게 되어 안전 위험이 발생할 수 있습니다. 이를 방지하기 위해 운영자는 가열식 힌지 시스템이나 성에 방지 씰을 사용합니다.

Q：냉동고 경첩에는 어떤 종류의 윤활유가 가장 적합합니까?
A：표준 윤활유는 영하의 조건에서 두껍게 굳거나 얼어붙어 경첩 고착의 원인이 됩니다. 냉동고 경첩에 가장 적합한 윤활제는 매우 낮은 온도에서도 유동성을 유지하는 실리콘 기반 그리스 또는 PFPE 합성 오일입니다. PTFE와 같은 건식 필름 코팅도 잘 작동합니다.

Q：최적의 저온 경첩을 선택하고 유지 관리하려면 어떻게 해야 하나요?
A：경첩을 선택할 때는 재질(예: 316 스테인리스 스틸), 하중 용량 및 온도 등급을 고려하세요. 유지보수를 위해 6~12개월마다 경첩을 점검하고 느슨해진 볼트를 조이고 성에가 끼면 제거하고 적절한 저온 윤활유를 바르세요.
