토크 힌지: 애플리케이션, 선택, 설치 및 유지보수 가이드

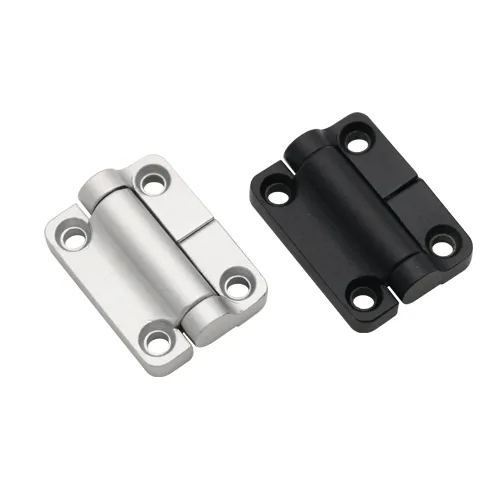

캐비닛 및 서버 도어를 위한 안정적인 토크 힌지

마찰 경첩 또는 일정한 토크 경첩으로 알고 계실 수도 있습니다. 이 토크 힌지는 특수 하드웨어 부품입니다. 별도의 잠금 장치 없이도 회전을 제어하고 위치를 단단히 고정할 수 있습니다. 이 영리한 장치는 내부 마찰을 이용합니다. 뚜껑, 스크린, 패널을 원하는 위치에 고정할 수 있습니다. 그렇기 때문에 노트북부터 의료 장비까지 어디에서나 매우 편리하게 사용할 수 있습니다. 요즘 사람들은 더 조절 가능한 토크 힌지 솔루션을 원합니다. 특히 부드럽고 믿을 수 있는 움직임이 필요할 때 제품이 잘 작동하고 사용감이 좋게 만드는 데 얼마나 중요한지 알 수 있습니다. 일반 경첩은 그냥 흔들리기만 합니다. 하지만 토크 힌지는 다릅니다. 적절한 저항을 제공하도록 정밀하게 제작되었습니다. 무게와 사용 방법에 따라 경첩을 조정할 수 있으며, 자세한 내용은 다음과 같습니다.

토크 힌지 기술의 기초

토크 힌지란 무엇이며 어떻게 작동하나요?

토크 힌지는 일반적으로 스프링이 장착된 메커니즘이나 점성 유체를 사용하여 내부 부품 사이에 마찰을 일으키는 방식으로 작동합니다. 핵심 메커니즘에는 특수하게 설계된 마찰을 통과하는 샤프트가 있습니다.

플레이트를 사용하여 이동하는 내내 일정한 회전 저항을 제공합니다. 토크 출력이 일정하기 때문에 이 힌지는 몇 온스부터 최대 100파운드 이상의 무게까지 부드럽게 처리할 수 있습니다.

제조업체는 저항의 정도를 정밀하게 보정할 수 있으므로 일반 경첩으로는 절단할 수 없는 특수 작업을 위해 맞춤형 토크 경첩을 주문할 수 있습니다.

저는 산업 디자이너들과 함께 일하면서 마찰 경첩의 내부 구조가 성능에 큰 차이를 만든다는 사실을 직접 확인했습니다.

가장 튼튼한 모델은 마찰 지점을 하나만 사용하는 것이 아니라 여러 개를 사용하여 마모를 분산시키고 수천 번 사용해도 일관되게 작동합니다.

이러한 스마트 엔지니어링 덕분에 고품질 정 토크 경첩은 몇 달 만에 마모되는 저가형 경첩보다 훨씬 더 오래 유지력을 유지할 수 있습니다.

주요 기술 사양 및 성능 지표

토크 힌지를 선택할 때는 토크 값(뉴턴 미터 또는 인치 파운드 단위), 회전 범위(보통 0-180도), 견딜 수 있는 무게, 지속되는 사이클 수 등 몇 가지 주요 사양에 주의를 기울여야 합니다.

토크 등급은 힌지를 움직이는 데 필요한 힘의 양과 힌지가 제자리에 안정적으로 고정될 수 있는 무게를 알려줍니다. 또한 엔지니어는 온도 범위, 화학 물질 노출, 진동과 같은 환경도 고려해야 하는데, 이는 모두 시간이 지남에 따라 힌지의 마찰이 작동하는 방식에 영향을 미칠 수 있기 때문입니다.

경첩의 재질은 성능에 매우 중요합니다. 스테인리스 스틸 토크 힌지는 부식에 더 잘 견디며 의료용 또는 해양용으로 적합합니다. 아연 합금 는 가전제품에 더 적합한 예산입니다.

표면 마감과 윤활 유형도 성능에 영향을 미칩니다. 제약 또는 식품 서비스 장비에는 식품 등급 윤활유가 필요하고, 일반 윤활유는 고장이 날 수 있는 극한의 온도에서는 특수 건식 윤활유가 더 효과적입니다.

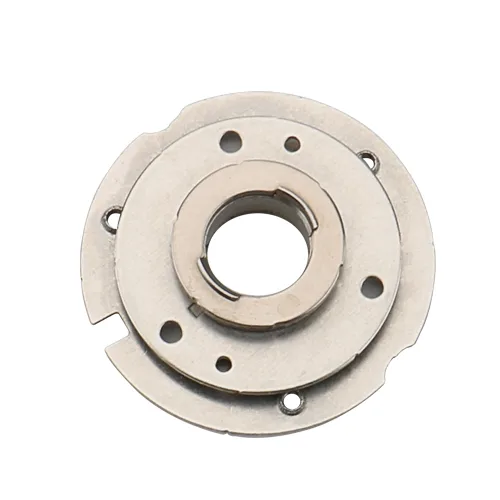

0°/180° 디텐트가 있는 정밀 토크 힌지 XG11-124 - SUS304 스틸

토크 힌지의 종류와 변형

표준 토크 힌지와 조절식 모델 비교

표준 토크 힌지는 공장에서 저항이 설정되어 있습니다. 설치 후에는 변경할 수 없습니다. 그렇기 때문에 일관성을 유지해야 하는 대량 생산에 적합합니다.

이러한 사전 설정 마찰 경첩은 일반적으로 더 저렴하고 안정적입니다. 필요한 것을 정확히 알고 있을 때 가장 효과적입니다. 하지만 조정 가능한 토크 힌지를 사용하면 그 자리에서 저항을 변경할 수 있습니다. 고정 나사 또는 장력 조절 메커니즘을 사용합니다.

따라서 설치 중 또는 나중에 요구 사항이 변경되는 경우 미세 조정할 수 있습니다. 이러한 조정 기능은 프로토타입을 제작하거나 항상 같지 않은 무게를 다룰 때 매우 유용합니다.

최근 프로젝트에서 예상치 못한 무게 분배 문제가 발생했습니다. 조정 가능한 모델이 없었다면 모든 힌지를 교체해야 했을 것입니다. 저항을 조금씩 높일 수 있었기 때문에 툴링에 드는 시간과 비용을 절약할 수 있었습니다.

조절식 버전은 수명이 그리 길지 않다는 점을 명심하세요. 조정 메커니즘에 움직이는 부품이 더 많기 때문에 고정 힌지보다 수명이 조금 더 짧습니다.

고유한 애플리케이션을 위한 특수 힌지 디자인

표준 모델 외에도 특수 토크 힌지 디자인도 있습니다. 특수한 작업 요구 사항을 처리합니다. 이중 축 힌지를 사용하면 한 번에 두 평면에서 부드럽게 움직일 수 있습니다. 비행기나 자동차의 까다로운 위치 지정 시스템에 적합합니다.

디텐트 힌지에는 90도 또는 135도와 같은 일반적인 각도에 특정 정지 지점이 있습니다. 이러한 정지 지점 사이의 마찰을 제어할 수 있습니다. 그런 다음 제로 프로파일 히든 힌지가 있습니다.

위치 지정 작업을 수행하지만 설치 후에는 완전히 숨겨져 있습니다. 하이엔드 기기나 미니멀한 가구에 잘 어울립니다.

의료용 클린룸이나 제약 공장의 열악한 환경에서는 밀폐형 토크 힌지로 오염 물질을 차단할 수 있습니다. 부식 방지 모델은 혹독한 해양 환경에서도 사용할 수 있습니다. 한 고객이 MRI 장비용 경첩이 필요했던 사례가 기억에 남습니다.

철을 넣을 수 없었죠. 그래서 황동이나 특정 알루미늄 합금과 같은 비자성 소재를 사용해야 했습니다. 그리고 제품의 수명이 다할 때까지 정확한 토크를 유지해야 했습니다.

포지셔닝 힌지 - 4-스톱 또는 자유 스윙 아연 합금

프로젝트에 적합한 토크 힌지 선택하기

무게 용량 및 토크 요구 사항 파악

먼저, 토크 힌지의 크기를 올바르게 조정하려면 순간 하중을 계산해야 합니다. 즉, 물체의 무게와 무게 중심이 힌지로부터 얼마나 멀리 떨어져 있는지 확인해야 합니다. 무게에 거리를 곱하면 다음과 같은 값을 구할 수 있습니다. 토크 값 가 필요합니다.

대부분의 제조업체는 25-30% 안전 버퍼를 추가할 것을 권장합니다. 이는 동적 하중, 마모, 케이블 또는 추가 기능으로 인한 추가 무게를 커버합니다.

경험상 많은 엔지니어가 중심을 벗어난 하중을 충분히 고려하지 않습니다. 그 결과 경첩이 너무 작아 조기에 고장 나게 됩니다. 더 현명한 방법은 상세한 CAD 모델을 만들어 실제 무게 중심을 찾는 것입니다.

이는 의료용 모니터나 산업용 패널과 같은 이상한 모양의 물건에 중요합니다. 물건이 많이 움직인다면 계산한 토크보다 최소 50% 이상의 토크를 가진 경첩을 선택하세요. 그래야 더 오래 사용할 수 있습니다.

환경에 대한 생각과 재료 선택

힌지를 사용하는 장소가 선택에 큰 영향을 미칩니다. 온도, 습기, 화학 물질, 얼마나 깨끗해야 하는지에 따라 어떤 소재와 마감재가 가장 적합한지 결정됩니다. 실외용의 경우 밀봉이 잘되는 스테인리스 스틸 힌지가 녹을 방지합니다.

의료 현장이나 식품 현장에서는 전기 광택 마감재를 사용하면 청소가 더 쉬워집니다. 200°F가 넘는 매우 더운 곳에서는 제대로 작동하려면 특수 윤활유와 재료가 필요합니다. 일반 경첩은 포기할 수밖에 없습니다.

열악한 환경에서도 유지 관리가 얼마나 쉬운지도 잊지 마세요. 손이 닿지 않는 곳에는 영구적으로 윤활 처리된 밀폐형 경첩이 좋습니다. 하지만 일부 산업 현장에서는 가끔씩 다시 기름칠을 해야 하는 경첩이 더 효과적입니다.

한 식품 공장에서 우리는 저크 피팅이 있는 경첩을 선택했습니다. 경첩을 분해하지 않고도 윤활유를 칠할 수 있었죠. 덕분에 일반 경첩은 몇 달 안에 망가지는 고압 세척 구역에서 훨씬 더 오래 사용할 수 있었습니다.

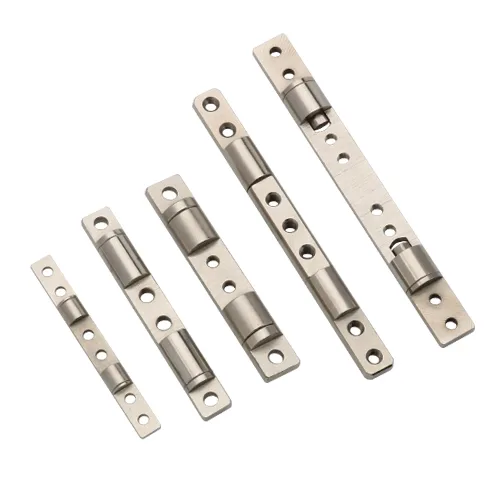

의료 및 전자제품용 XG11 직선형 이중축 토크 힌지

설치 기술 및 모범 사례

최적의 성능을 위한 올바른 장착 방법

토크 힌지를 올바르게 설치하면 평생 원래대로 작동할 수 있습니다. 설치하는 표면이 평평하고 단단하며 고르지 않게 고착되거나 마모되지 않도록 올바르게 정렬되어 있는지 확인하세요.

캐비닛 경첩을 설치할 때는 정밀 지그를 사용하는 것이 가장 좋습니다. 여러 경첩 지점을 완벽하게 정렬하는 데 도움이 됩니다. 0.5도만 어긋나도 훨씬 더 많은 마모가 발생하고 고정력이 약해질 수 있습니다.

올바른 패스너를 선택하는 것도 마찬가지로 중요합니다. 항상 권장되는 유형과 크기의 나사를 사용하세요. 그리고 진동이 있을 수 있다면 나사 고정제를 사용하는 것이 좋습니다.

생산 라인을 지켜보면서 사람들이 너무 세게 조이는 경우가 많다는 것을 많이 보았습니다. 이렇게 하면 힌지 하우징이 구부러지고 토크가 일정하지 않을 수 있습니다. 토크 제한 드라이버를 사용하면 이를 방지할 수 있습니다.

이는 5~10인치 파운드의 힘만 필요한 작은 경첩에 매우 유용합니다. 정말 중요한 작업의 경우 설치 후 다시 확인하세요. 토크가 여전히 사양 내에 있는지 확인하는 프로세스를 마련하세요.

정렬 및 조정 절차

정렬을 정확하게 맞추는 것은 전문가가 설치하는 것이 DIY와 차별화되는 점입니다. 육안으로만 보지 말고 정확한 측정 도구로 가이드 라인을 표시하는 것부터 시작하세요.

여러 개의 경첩을 설치하는 경우 먼저 패널을 임시로 제자리에 고정합니다. 영구적으로 고정하기 전에 모든 것이 정렬되었는지 확인하세요. 조정 가능한 토크 힌지의 경우 완벽하게 설정하려고 하지 마세요.

저항을 측정하지 마세요. 대신 실제 하중을 가하여 테스트하면서 조금씩 조정하세요.

설치가 완료되면 전체 동작을 통해 테스트하세요. 저항의 변화가 있으면 정렬이 잘못되었다는 의미일 수 있으므로 주의하세요. 뚜껑 지지 경첩을 사용하여 뚜껑이 여러 각도에서 안정적으로 고정되는지 확인합니다.

처지거나 흔들리지 않아야 합니다. 나중에 사용할 수 있도록 최종 설정을 기록해 두세요. 유지 관리 중에 다시 보정해야 할 수도 있으므로 조정 가능한 모델에 매우 유용합니다.

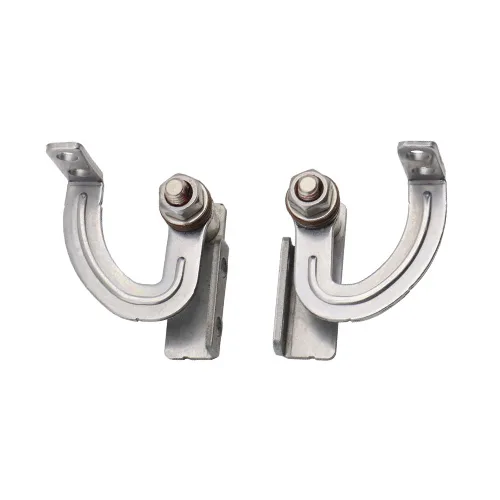

조절식 토크 힌지 | 180° 프리스톱 | SK7 스틸, 니켈 도금

유지 관리 및 문제 해결

장수를 위한 일상적인 유지 관리 절차

정기적인 유지보수를 하면 토크 힌지를 더 오래 사용할 수 있지만, 힌지 유형과 사용 장소에 따라 필요한 작업이 달라집니다. 밀봉된 토크 힌지가 있는 경우, 보통 마모나 녹이 있는지 가끔씩 점검하면 됩니다.

하지만 밀봉되지 않은 제품은 가끔씩 기름칠을 해야 할 수도 있습니다. 달력뿐만 아니라 사용량에 따라 유지보수 계획을 세우세요. 매일 사용하는 경첩은 가끔씩만 움직이는 경첩보다 더 많은 관리가 필요합니다.

관리할 때는 녹, 마모, 느슨해진 나사가 없는지 확인하세요. 움직일 때 토크가 동일하게 느껴지는지 테스트하고 문제를 일으킬 수 있는 먼지를 청소하세요.

많이 사용한다면 가끔씩 게이지로 토크를 확인하는 것이 좋습니다. 이렇게 하면 힌지 작동에 문제가 생기기 전에 문제를 발견할 수 있습니다. 유지 관리에 대해 잘 기록해 두세요.

시간 경과에 따른 성능을 추적하면 실제로 고장 나기 전에 교체 시기를 추측하는 데 도움이 됩니다.

일반적인 문제와 효과적인 해결 방법

토크 힌지의 가장 일반적인 문제는 그립력이 떨어지거나, 움직일 때 저항이 고르지 않게 느껴지거나, 아예 제자리에 고정되지 않는 것입니다. 토크 손실은 일반적으로 내부 부품이 마모되거나 윤활유가 손상되어 발생합니다.

이는 종종 새 경첩을 구입해야 한다는 것을 의미합니다. 저항이 고르지 않다면 무언가 잘못되었거나 끼었거나 더러워졌다는 신호일 수 있습니다. 때로는 청소하고 다시 똑바로 놓는 것만으로도 문제가 해결되기도 합니다.

갑자기 고장이 나면 부러진 부품이나 벗겨진 나사가 있는지 확인하세요. 힌지 전체를 교체하는 대신 부품만 교체할 수 있을 수도 있습니다. 대형 산업 현장에서는 값비싼 토크 힌지를 고쳤습니다.

완전히 새로운 장치를 구입하는 대신 분해하여 청소하고 새 마찰판을 끼워 넣으면 됩니다. 하지만 제조업체의 동의를 얻고 자신이 무엇을 하고 있는지 알아야 합니다.

수리를 시도하기 전에 항상 제조업체의 가이드를 확인하세요. 잘못된 방법으로 분해하면 보증이 무효화되고 심지어 위험할 수도 있습니다.

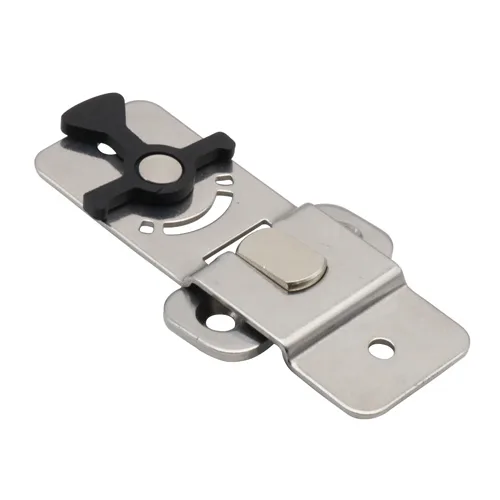

통풍구용 304 스테인리스 스틸 토크 힌지 - 360° 조절식 홀드

토크 힌지 기술의 혁신과 미래 트렌드

감지 기능이 통합된 스마트 힌지

토크 힌지 기술은 점점 더 스마트해지고 있습니다. 이제 전자 센서와 피드백 시스템을 추가하고 있습니다. 이를 통해 기본 힌지가 시스템의 능동적인 부품으로 변모합니다. 이러한 스마트 힌지에는 각도 센서가 내장되어 있습니다.

위치 데이터를 제어 시스템으로 전송합니다. 즉, 연결된 기어는 힌지가 움직일 때 자동으로 조정될 수 있습니다. 일부 고급 모델에는 힘 센서도 있습니다. 외부 하중을 감지하고 즉시 저항을 조정합니다. 다양한 조건을 처리하는 적응형 시스템을 사용할 수 있습니다.

자동차와 비행기에서 이러한 스마트 힌지는 중앙 컴퓨터와 통신합니다. 실시간으로 상태를 업데이트하고 유지보수가 필요하기 전에 경고를 보내기도 합니다. 저는 방금 스마트 토크 힌지가 장착된 수술 장비를 작업했습니다.

단순히 모니터를 배치하는 데 그치지 않고 멸균 점검을 위한 피드백을 제공하고 유지보수 시기를 위한 사용량을 추적합니다. 기계적인 기능과 디지털 스마트 기능을 결합하는 것, 이것이 바로 힌지 기술이 나아갈 방향입니다.

첨단 소재 및 제조 기술

새로운 소재가 토크 힌지를 더욱 향상시키고 있습니다. 복합 소재는 항공우주 분야에서 무게 없이도 뛰어난 강도를 제공합니다. 특수 폴리머는 윤활유 없이도 마찰을 일정하게 유지합니다. 3D 프린팅을 통해 이전에는 불가능했던 복잡한 내부 형상을 만들 수 있습니다.

이제 유압식 댐핑 힌지는 더 나은 유체 채널을 가지며 특수 작업을 위한 맞춤형 마운트를 만들 수 있습니다.

PVD 코팅과 같은 표면 처리는 매우 단단하고 마찰이 적은 표면을 만듭니다. 이는 사용 빈도가 높은 상황에서 힌지 수명을 연장합니다. 여러 개의 백업 씰로 밀봉을 강화하면 심해에서 우주 공간에 이르기까지 어디에서나 힌지가 안정적으로 작동합니다.

이러한 모든 개선 사항을 통해 토크 힌지는 이제 신뢰성과 정밀도가 절대적으로 필요한 작업도 처리할 수 있습니다.

토크 힌지는 기계 공학과 실제 사용이 만나는 지점에 위치합니다. 수많은 산업 분야에서 제어된 동작을 제공합니다. 기본적인 노트북 화면부터 첨단 의료 장비까지, 이 힌지는 모든 것이 원활하게 작동하도록 해줍니다.

대부분의 사람들은 경첩이 고장날 때까지 이를 알아차리지 못합니다. 디자이너가 힌지의 작동 방식을 이해하고, 작업에 적합한 힌지를 선택하고, 적절하게 유지 관리하면 오래 사용할 수 있는 제품을 만들 수 있습니다.

프로젝트에 사용할 토크 힌지를 선택할 때는 무조건 저렴한 제품을 선택하지 마세요. 가장 저렴한 옵션은 나중에 조기에 고장나 교체해야 할 때 더 많은 비용이 드는 경우가 많습니다. 대신 숙련된 엔지니어 및 우수한 제조업체와 상담하세요.

필요한 사항에 가장 적합한 솔루션을 찾을 수 있도록 도와드립니다. 도움이 더 필요하면 힌지 설계에 관한 ASME 또는 SAE 엔지니어링 핸드북을 확인하세요. 또는 최고의 힌지 제조업체의 애플리케이션 엔지니어에게 문의하면 특정 프로젝트에 맞는 추천을 받을 수 있습니다.

토크 힌지에 대해 자주 묻는 질문

토크 힌지의 일반적인 수명은 어떻게 되나요?

좋은 토크 힌지는 올바르게 사용하면 보통 10,000~25,000회, 고급 힌지는 50,000회 이상 사용할 수 있습니다. 얼마나 오래 사용할 수 있는지는 하중이 얼마나 무거운지, 어디에서 사용하는지, 얼마나 잘 관리하느냐에 따라 달라집니다.

계속 움직이거나 무거운 물건을 올려놓는다면 경첩을 더 자주 교체하거나 더 튼튼한 토크 경첩을 구입해야 할 수도 있습니다.

토크 힌지를 수리하거나 재보정할 수 있나요?

대부분의 밀폐형 토크 힌지는 고정하거나 조정할 수 없으며, 마모되기 시작하면 새 것으로 교체해야 합니다. 하지만 일부 유형은 설치된 위치에서 바로 조정할 수 있습니다. 고정 나사 또는 장력을 조정합니다.

매우 비싼 산업용 경첩의 경우 몇몇 회사에서 수리를 해줄 수 있지만 일반 경첩의 경우 일반적으로 새 경첩을 구입하는 것이 더 저렴합니다.

온도가 토크 힌지 성능에 어떤 영향을 미치나요?

온도는 토크 힌지, 특히 내부에 액체를 사용하는 토크 힌지의 작동 방식에 큰 영향을 미칩니다. 날씨가 추우면 경첩이 더 뻣뻣해지지만, 더우면 경첩이 느슨해집니다.

매우 덥거나 추운 곳에서 사용하는 경우, 해당 온도에서 일관되게 작동하는 특수 소재와 윤활제로 만들어진 토크 힌지를 사용하세요.

토크 힌지는 실외용으로 적합합니까?

네! 실외 토크 경첩은 다음과 같은 것들을 사용하여 다르게 만들어집니다. 스테인리스 스틸 녹슬지 않고 보호 코팅이 되어 있으며 단단히 밀폐된 제품입니다.

하지만 일반 실내용 경첩은 비, 햇빛, 날씨로 인해 빨리 망가질 수 있으므로 절대로 실외에서 사용하지 마세요. 경첩을 구매하기 전에 항상 사양을 확인하여 실외용 경첩인지 확인하세요.
