Dobradiças de Fricção vs. Dobradiças de Torque: Alcançando a funcionalidade Free-Stop

Tampa para computador portátil com funcionalidade de paragem livre

Na conceção quotidiana de produtos - quer se trate de ecrãs de computadores portáteis, portas de armários de cozinha ou coberturas de equipamentos industriais - surge um desafio comum: como é que as tampas ou os painéis podem manter-se em qualquer ângulo durante o movimento, em vez de se fecharem ou abrirem totalmente?
Este facto realça as limitações das dobradiças tradicionais.

Pontos de dor comuns

Limitações das dobradiças tradicionais:

Os projectos convencionais permitem apenas dois estados - totalmente aberto ou totalmente fechado.

Riscos de segurança:

O fecho repentino de tampas pesadas corre o risco de entalar os dedos ou danificar o equipamento.

Questões de usabilidade:

Os utilizadores não conseguem fixar as tampas no ângulo ideal de funcionamento ou de visualização.

Requisito essencial: "Paragem livre"

Alcançar a "capacidade de fixação em ângulo livre" (ou a funcionalidade de "paragem livre") é um objetivo crítico de conceção em muitos domínios profissionais (por exemplo, médico, industrial), e não apenas uma questão de conveniência.
Para o conseguir, os projectistas recorrem normalmente a dois componentes-chave: dobradiças de fricção e dobradiças de binário.
Este artigo explora os princípios de funcionamento, tipos, vantagens e desvantagens de ambos, fornecendo um guia de seleção detalhado para o ajudar a escolher o "suporte" ideal para o seu produto.

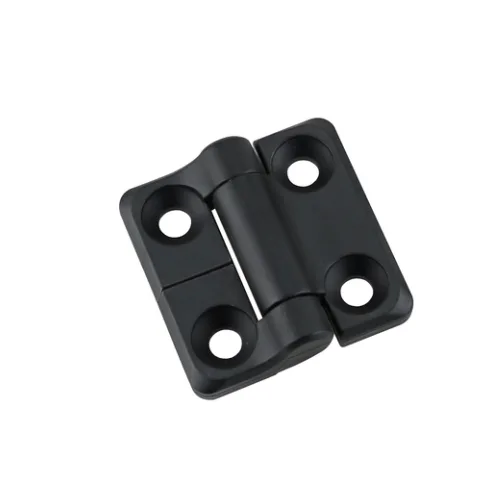

O que é uma dobradiça de fricção?

A dobradiça de fricção oferece a solução mais simples. Como o nome sugere, a sua funcionalidade gira inteiramente em torno do atrito.

Como funcionam as dobradiças de fricção: Dominar a arte do controlo do atrito

Uma dobradiça de fricção gera uma força de resistência constante através dos seus componentes internos - placas de mola, anilhas de fricção ou interferência apertada entre o eixo e a manga.
Quando a tampa roda, esta resistência converte-se em binário de amortecimento, contrariando o peso da tampa (ou componentes gravitacionais em vários ângulos) e permitindo-lhe manter a posição em qualquer ângulo.
O binário que fornece permanece relativamente constante ao longo da sua amplitude de movimento.

Principais tipos de dobradiças de fricção

Fricção do tipo folha:

Uma folha metálica curva prende-se à volta do eixo para criar fricção.

Fricção do tipo máquina de lavar:

O atrito surge ao comprimir um conjunto de anilhas (metálicas ou não metálicas).

Fricção do tipo manga:

Uma manga envolve firmemente o eixo rotativo, produzindo uma resistência controlada.

Vantagens e Desvantagens das Dobradiças de Fricção

Vantagens:

• Estrutura simples e fácil fabrico
• Baixo custo inicial
• Design compacto, ideal para aplicações com limitações de espaço

Desvantagens:

• Desgaste e tempo de vida útil: As superfícies de fricção desgastam-se com o tempo, causando uma diminuição do binário - vulgarmente conhecida como "afrouxamento".
• Consistência do binário: As tolerâncias de fabrico afectam a saída de binário, levando a uma fraca consistência de unidade para unidade.
• Sensação de manuseamento: Pode apresentar um "efeito stick-slip" - elevada resistência inicial seguida de um abrandamento súbito - criando movimentos ou ruídos irregulares.
• Sensibilidade ambiental: A conceção aberta permite a entrada de pó ou humidade. As mudanças de temperatura podem alterar os coeficientes de fricção, alterando o binário.

Os ensaios de durabilidade podem referir-se a normas como DIN EN 1935 (Building Hardware - Single-axis Hinges), que abrange os ensaios cíclicos e de corrosão.

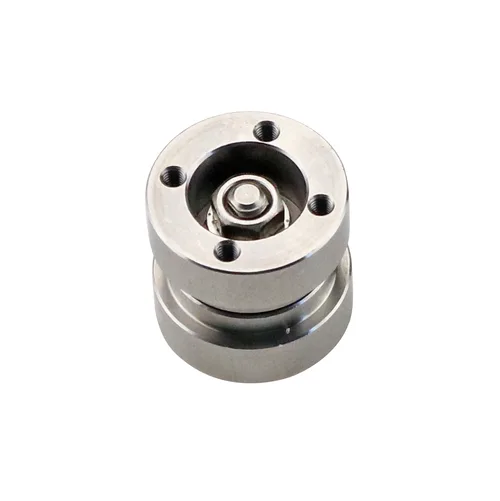

O que é uma dobradiça de torque?

De seguida, vamos explorar uma solução mais precisa e concebida - a dobradiça de binário.

Esclarecendo conceitos-chave: Dobradiças de Torque vs. Dobradiças de Fricção

Este é um ponto comum de confusão. Em termos gerais, a maioria das dobradiças de binário gera binário através de fricção.
No entanto, para efeitos de seleção neste artigo, distinguimo-los da seguinte forma:

Dobradiça de fricção:

Uma dobradiça simples que se baseia em superfícies de fricção básicas.

Dobradiça de binário (Dobradiça de precisão ou de binário constante):

Uma dobradiça de engenharia de precisão que proporciona um desempenho de binário nominal, previsível e duradouro - uma evolução avançada da dobradiça de fricção.

Tecnologias de base da Dobradiças com binário de precisão

• Mecanismo de fricção de precisão: Utiliza materiais avançados, conjuntos de fricção com vários discos (semelhantes a embraiagens de automóveis) ou sistemas de molas encapsuladas.
• Design patenteado: Muitos apresentam desenhos patenteados que asseguram uma saída de binário suave e uma longa vida útil.
• Estrutura selada: Frequentemente preenchida com massa lubrificante especializada para evitar ruído, desgaste e contaminação por pó ou humidade.

Vantagens e Desvantagens das Dobradiças de Torque

Vantagens:

• Durabilidade excecional: Suporta dezenas ou centenas de milhares de ciclos com uma diminuição mínima do binário (por exemplo, <15% após 20.000 ciclos).
• Binário consistente: O binário calibrado de fábrica garante um desempenho uniforme em todas as unidades.
• Sensação Premium: Movimento suave, silencioso e uniforme, sem efeito de deslizamento.
• Resiliência ambiental: A construção selada permite um funcionamento fiável em ambientes agressivos.

Desvantagens:

• Custo inicial mais elevado devido ao fabrico de precisão
• Tamanho ligeiramente maior para um binário de saída equivalente

Confronto de núcleos: Dobradiça de Fricção vs. Dobradiça de Torque

Dimensão de comparação	Dobradiça de fricção simples	Dobradiça de torque de precisão
Precisão do binário	Baixa, ampla gama de tolerância	Elevado, calibrado com precisão
Consistência do binário	Fraco, varia consoante a unidade	Excelente, consistente de lote para lote
Vida útil	Curto (milhares de ciclos)	Longo (dezenas a centenas de milhares)
Decaimento do binário	Rápido e imprevisível	Lento e previsível
Sensação de funcionamento	Pode colar ou gerar ruído	Suave, uniforme e silencioso
Resistência ambiental	Pobres	Construção excelente e estanque
Manutenção	Pode ser necessário limpar ou ajustar	Sem manutenção
Custo inicial	Baixa	Elevado
Custo total de propriedade (TCO)	Elevado (substituição/manutenção)	Baixa (longa vida útil)

Para além do custo: O verdadeiro valor da seleção

Experiência do utilizador:

Na eletrónica e nos electrodomésticos de primeira qualidade, o bom funcionamento aumenta a perceção da qualidade.

Fiabilidade:

Nos campos da medicina, aviação ou defesa, a falha da dobradiça é inaceitável - a fiabilidade é crítica.

Custo total de propriedade (TCO):

Uma dobradiça de binário durável e sem manutenção resulta frequentemente num custo de vida mais baixo do que uma dobradiça de fricção mais barata que requer substituições.

Como selecionar a dobradiça certa

Passo 1: Calcular o binário necessário

O binário é definido como Força × Braço de alavanca.
Fórmula simplificada:

T = (W × D) / N

Onde:
T = Binário por dobradiça (N-m)
W = Peso da tampa (N)
D = Distância horizontal do centro de gravidade da tampa ao eixo da dobradiça (máximo quando a tampa está na horizontal)
N = Número de dobradiças (normalmente 2)
Acrescentar uma margem de segurança de 20-30% ao binário calculado, considerando o ângulo mais desfavorável.

Passo 2: Definir os seus requisitos principais

• Frequência de utilização: Ciclos diários? (industrial vs. doméstico)
• Sensação e qualidade: A experiência tátil é fundamental?
• Ambiente: Poeira, humidade, vibração, temperatura?
• Orçamento: Custo inicial vs. custo do ciclo de vida?
• Restrições de espaço: Espaço de instalação disponível?

Diretrizes de seleção

Escolher dobradiças de fricção quando:

• Produto de baixo custo com funcionamento pouco frequente
• Exemplos: Caixas de ferramentas, espelhos de maquilhagem, caixas de arrumação, arcas de brinquedos
• Adequado quando a degradação do desempenho ao longo do tempo é aceitável

Escolha Dobradiças de Torque de Precisão quando:

• Elevada frequência de utilização e sensação de qualidade superior:
  Computadores portáteis, electrodomésticos de alta qualidade, compartimentos para automóveis de luxo
• Alta fiabilidade e ambientes agressivos:
  Monitores médicos, painéis de controlo industrial, caixas de proteção para exteriores, dispositivos marítimos
• Coberturas para trabalhos pesados e requisitos de segurança:
  Protecções de máquinas, tampas de fotocopiadoras, grandes painéis de acesso

Exemplos de aplicação

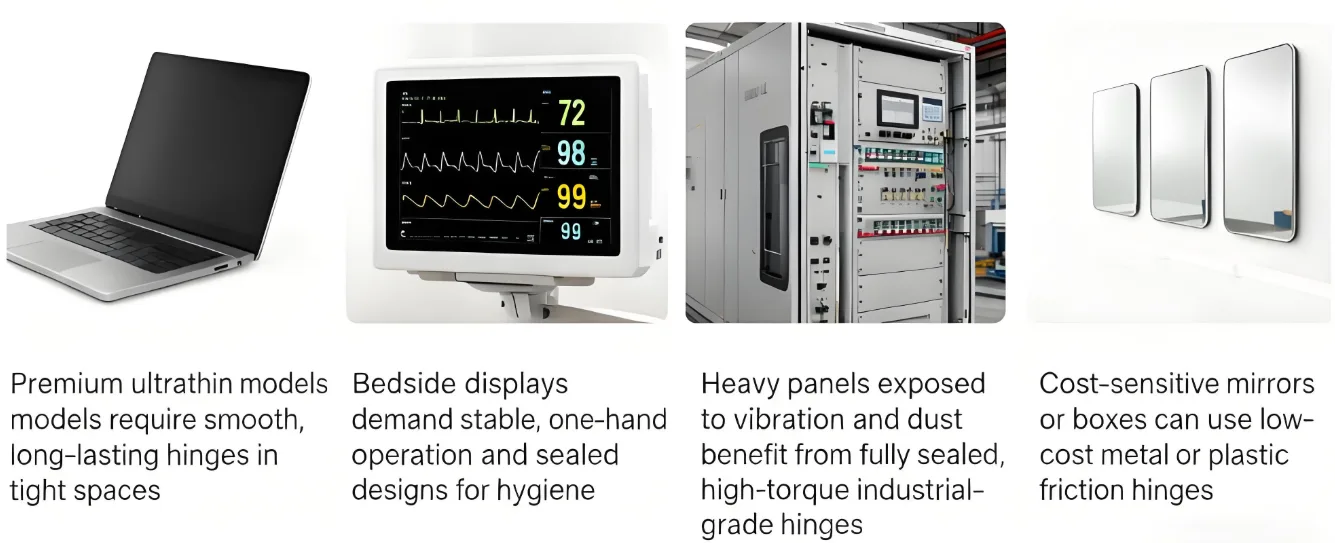

Como as dobradiças de torque são usadas em vários setores

Caso 1: Computador portátil

Os modelos ultrafinos de alta qualidade requerem dobradiças suaves e duradouras em espaços apertados. Dobradiças de binário de eixo duplo proporcionam um movimento preciso e silencioso - caraterísticas do design moderno dos computadores portáteis.

Caso 2: Monitor médico

Os visores de cabeceira exigem um funcionamento estável com uma só mão e designs selados para higiene. As dobradiças seladas de binário médio proporcionam fiabilidade e facilidade de utilização.

Caso 3: Armários de controlo industrial

Os painéis pesados expostos a vibrações e poeiras beneficiam de dobradiças de nível industrial de binário elevado e totalmente vedadas - sem manutenção durante anos.

Caso 4: Electrodomésticos

Os espelhos ou caixas sensíveis ao custo podem utilizar dobradiças de fricção de metal ou plástico de baixo custo - adequadas para o seu ciclo de vida limitado.

Instalação e manutenção

Melhores práticas:

• Alinhamento coaxial: Os eixos das dobradiças devem ser estritamente colineares para evitar binários irregulares ou desgaste prematuro. Consultar ISO 1101 tolerância geométrica para a "coaxialidade".
• Distribuição uniforme da carga: Assegurar que o peso da tampa é distribuído por todas as dobradiças.
• Fixação correta: Utilizar os parafusos e o binário corretos para uma instalação segura.

Manutenção:

Dobradiças de torque:

Normalmente não requer manutenção - não desmontar ou lubrificar.

Dobradiças de fricção:

Manter as superfícies de fricção limpas; ajustar a compressão, se possível, embora esta seja apenas uma solução temporária.

Conclusão

As dobradiças de fricção e de binário não são tecnologias concorrentes, mas sim soluções complementares.

• As dobradiças de fricção resolvem o problema fundamental de "segurar em qualquer ângulo" de forma económica.
• As Dobradiças Torque proporcionam uma precisão, sensação e longevidade superiores - ideais para aplicações exigentes e de topo de gama.

O que os designers querem dizer:

• Nunca comprometa a qualidade da dobradiça. Uma dobradiça defeituosa pode prejudicar um produto de qualidade superior.
• Defina claramente as suas necessidades de binário, expectativas de duração (consulte JIS S 1032 ensaio de dobradiças de móveis) e objectivos de qualidade.
• Com a dobradiça certa, a sua tampa ficará exatamente onde a quer - de forma suave, fiável e durante muitos anos.
