Почему у наружных петель сначала выходят из строя шарниры и крепежные элементы

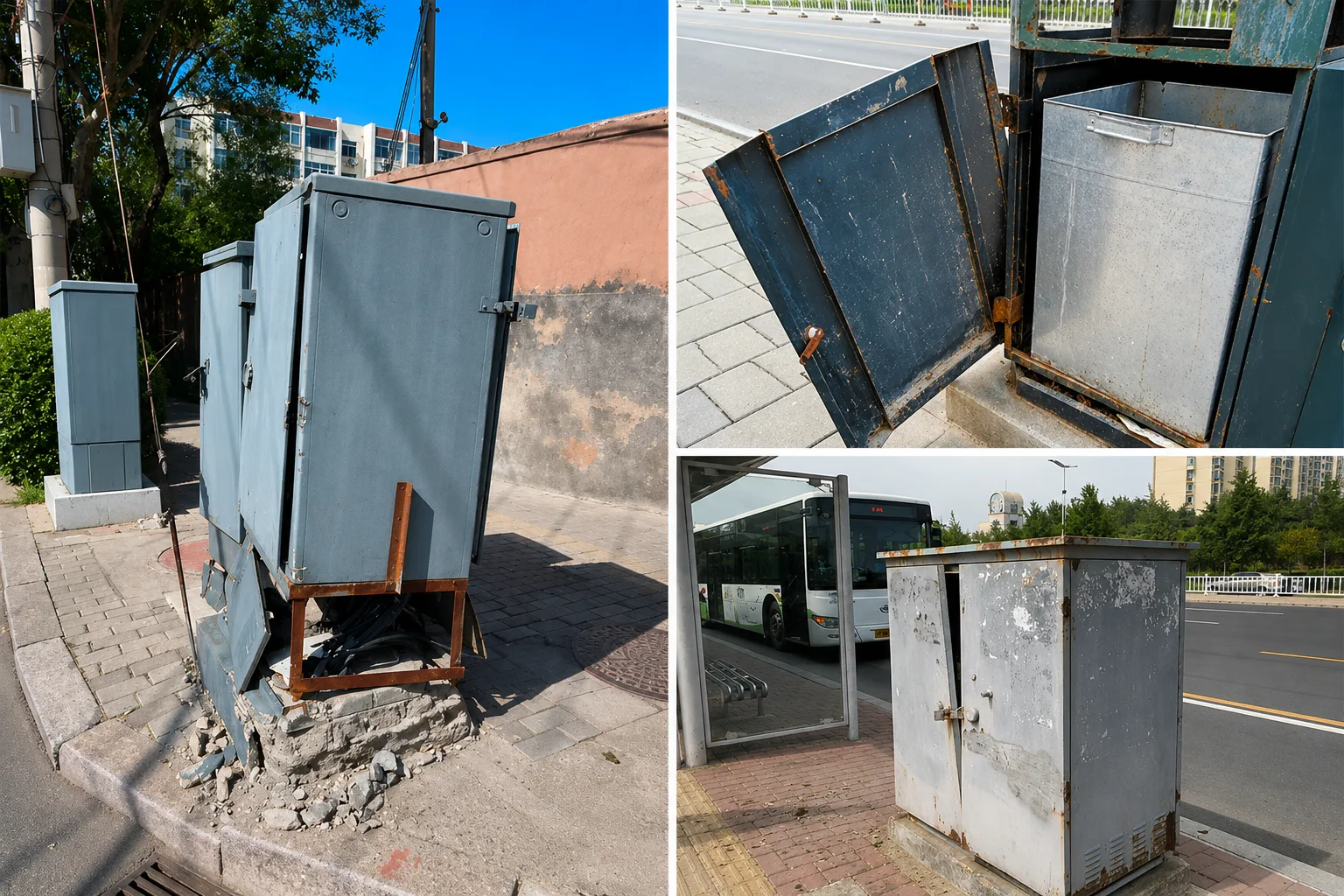

Когда наружная петля выходит из строя, повреждения почти никогда не распределяются по детали равномерно. Снимите корродированную петлю с выветренного шкафа, и вы, как правило, увидите одну и ту же картину: плоская створка по-прежнему выглядит нормально, краска на дверной панели не повреждена, но шарнир заклинило, и из него сочится ржавчина — коричневые пятна, просачивающиеся из зазора между штифтами, — а винты сгнили в своих отверстиях. Петля вышла из строя не целиком. Сначала она сломалась в двух конкретных местах — в шарнирном соединении и в крепежных элементах — и понимание того, почему именно эти два места выходят из строя первыми, является ключом к выявлению проблемы до того, как дверь упадет.

Речь идет о месте поломки, а не о материале. Одна и та же петля из нержавеющей стали марки 304 может выглядеть идеально на створке, но быть разрушенной в шарнирном соединении. Если оценивать петлю только по состоянию её плоских поверхностей, вы упустите из виду фактическую неисправность. В данном руководстве объясняется механизм работы в каждом месте, приводится последовательность проверок и даются рекомендации по выбору между ремонтом и заменой.

Краткий ответ: почему эти два места идут первыми

У наружных петель первыми выходят из строя шарнир и крепежные отверстия, поскольку оба эти элемента представляют собой геометрические «ловушки», в которых скапливается вода и концентрируются нагрузки, в то время как плоская створка отводит воду и распределяет нагрузку. Шарнир — это узкий зазор между движущимися частями, где скапливается влага, отсутствует доступ кислорода, а микроперемещения стирают любую защитную пленку — идеальные условия для щелевой коррозии и износа от трения. Отверстия для крепежа нарушают защитное покрытие, приводят к соприкосновению двух металлов и несут наибольшую нагрузку при вырывании детали. Плоская пластина не имеет ни одной из этих проблем, поэтому она по-прежнему выглядит в хорошем состоянии спустя долгое время после того, как рабочие детали уже вышли из строя.

Симптом	Вероятное место поломки	Что это означает
Ржавчина, стекающая с концов стволов	Сустав	Щелковая коррозия внутри шарнира
Тяжесть или скрип при движении	Сустав	Износ от трения или коррозия в зазоре штифта
Вертикальный зазор в дверях	Шарнир / штифт	Начался износ шарнира
Ржавчина, проступающая из отверстий для винтов	Крепеж	Разрушение покрытия или гальваническая коррозия
Винт вращается, но не затягивается	Отверстие для крепежа	Произошла потеря удерживающей силы
Лист отрывается от рамы	Крепеж	Сбой в креплении находится на продвинутой стадии

Проблемное место № 1: сустав пальца

Шарнир — загнутая часть, в которой штифт проходит сквозь сцепляющиеся створки, — это самое уязвимое место в петле при эксплуатации на открытом воздухе. Здесь одновременно происходят три явления, которые усиливают друг друга.

Вода попадает внутрь и не может выйти. Зазор между штифтом и цилиндром представляет собой капиллярный зазор. Дождь, роса и вода от промывки проникают в него и остаются там ещё долго после того, как наружные поверхности высохнут. С плоской пластины вода стекает за считанные минуты, а внутренняя часть шарнира может оставаться влажной в течение нескольких часов или дней.

Застрявшая вода лишает металл кислорода, что приводит к щелевой коррозии. Нержавеющая сталь устойчива к коррозии, поскольку кислород постоянно восстанавливает на её поверхности тонкую пассивную пленку. Внутри узкой, заполненной водой щели шарнира кислород не может проникнуть к металлу, чтобы поддерживать эту пленку. Пленка разрушается локально, и металл в щели подвергается коррозии, даже если открытые поверхности вокруг него остаются блестящими. Именно поэтому петля из нержавеющей стали может выглядеть безупречно снаружи, но при этом быть изъеденной коррозией и заклинившейся внутри шарнира — неисправность скрыта в щели.

Каждое открывание и закрывание двери приводит к стиранию защитной пленки. Когда дверь открывается и закрывается, штифт и цилиндр скользят друг по другу под нагрузкой. Это микроперемещение и является трением: оно механически стирает любую оксидную пленку или смазку, обнажает свежий металл и позволяет коррозии возобновляться с каждым циклом. Фреттинг и щелевая коррозия подпитывают друг друга — трение обнажает металл, застрявшая вода вызывает его коррозию, а продукты коррозии обладают абразивными свойствами и усиливают трение. В результате шарнир оказывается одновременно заржавевшим и изношенным до ослабления, что проявляется в виде люфта, тугости хода, скрипа и, в конечном итоге, провисания двери из-за износа самого шарнира.

Место неисправности № 2: Крепежные элементы

Отверстия для крепежа представляют собой вторую зону разрушения, и они выходят из строя по совершенно иным причинам, чем шарнир — именно поэтому шарнир может подвергаться воздействию с обоих концов, в то время как его середина остается неповрежденной.

Отверстие находится в том месте, где покрытие повреждено. Независимо от того, чем защищен шарнир — порошковым покрытием, гальваническим покрытием или пассивацией — это покрытие является сплошным по всей плоской поверхности створки, но прерывается в месте каждого просверленного или зенкованного отверстия. Кромка отверстия, а также металл, поцарапанный при вкручивании винта, остаются незащищенными. На деталях, эксплуатируемых на открытом воздухе, коррозия всегда начинается там, где покрытие повреждено, поэтому края отверстий для винтов ржавеют в первую очередь, в то время как покрытые поверхности вокруг них остаются защищёнными. Именно поэтому ржавчина появляется именно вокруг отверстий для винтов.

В месте соединения соприкасаются два разных металла. Если винт и петля изготовлены из разных сплавов — например, оцинкованный винт в петле из нержавеющей стали или наоборот — соединение превращается в гальванический элемент, как только на него попадает влага. Менее благородный металл подвергается коррозии быстрее, чем в одиночку, и коррозия концентрируется именно в точке соприкосновения. Несоответствие крепежных элементов — одна из самых распространённых причин преждевременного выхода из строя в местах крепления даже вполне исправной петли.

Крепежный элемент принимает на себя наибольшую сосредоточенную нагрузку. Вес двери пытается вырвать верхние крепежные элементы прямо из отверстий. Эта сила вырыва сосредоточена на нескольких винтах. Добавьте к этому коррозию, которая истончает винт и расширяет отверстие, — и удерживающая способность снижается до тех пор, пока винт не сорвётся, отверстие не удлинится, а створка не отрывется от коробки. Как только один крепежный элемент выходит из строя, остальные перегружаются и быстро следуют за ним.

Цепочка сбоев: от начала до конца

Эти два места неисправности не существуют изолированно друг от друга. Они объединяются в предсказуемую цепочку, и если определить, на каком этапе этой цепочки находится данная дверь, можно понять, насколько срочным является ремонт.

Этап	Что происходит	То, что вы видите или чувствуете
1. Начало	Покрытие отслоилось в местах отверстий; в шарнире скопилась вода	Слабые ржавые полосы вокруг отверстий для винтов; на шарнире пока ничего заметного
2. Локальная атака	Щелковая коррозия внутри шарнира; гальваническая коррозия и коррозия кромок в местах крепления	Тугость или скрип при открывании; ржавчина, вытекающая из концов ствола
3. Механические потери	Фреттинг приводит к износу шарнира; крепежные элементы теряют удерживающую способность	В петле появился люфт; дверь начинает смещаться; винты вращаются, но не затягиваются
4. Неудача	Ослабление шарнира и/или вырывание крепежа	Дверь провисает, заклинивает или висит на оставшихся петлях; уплотнение не герметично

Важно помнить, что на плоских поверхностях на 1-й и 2-й стадиях никаких признаков не наблюдается. К тому моменту, когда вы заметите, что дверь провисла (4-я стадия), шарнир и крепежные элементы уже давно пришли в негодность. Приведенная ниже проверка предназначена для выявления проблемы на 2-й стадии, пока ее устранение еще обходится недорого.

Контрольный список для проверки: выявление проблем на ранней стадии

Поскольку неисправность скрывается в рабочих частях, при эффективном осмотре не следует обращать внимания на внешне исправные элементы, а сразу переходить к шарнирам и крепежным элементам. Для многих видов оборудования, используемого на открытом воздухе, интервал в 3–6 месяцев является практичной отправной точкой; в прибрежных районах, местах, подверженных промывке, с высокой влажностью или в условиях, критичных с точки зрения безопасности, может потребоваться более частая проверка в соответствии с планом технического обслуживания.

• Сустав, на ощупь: Открывайте и закрывайте дверь медленно. Тугость, скрежет или скрип означают, что шарнир корродирует или изнашивается изнутри — а не просто «нужно смазать».
• «Кнакл», на глаз: Обратите внимание на концы ствола: не просачивается ли ржавчина из зазора между штифтами? Ржавчина, просачивающаяся изнутри шарнира, является признаком щелевой коррозии, даже если пластины остаются чистыми.
• «Кнакл», по пьесе: Поднимите край двери в районе петли. Любой вертикальный люфт или стук означает, что ось уже износилась — это механическая потери, 3-я стадия.
• Крепежные элементы, на глаз: Обратите внимание на появление ржавчины, особенно вокруг отверстий для винтов, а также на наличие зазоров между створкой и монтажной поверхностью.
• Крепежные элементы — на ощупь: Постарайтесь затянуть каждый винт с помощью подходящего инструмента. Если винт вращается, но не затягивается, это означает, что резьба в отверстии повреждена — крепежная способность утрачена.
• Проверка на несоответствие: Убедитесь, что винты изготовлены из того же материала, что и петля. В этом поможет магнит — петля из нержавеющей стали с винтом с магнитным покрытием представляет собой гальваническое несовпадение, которое рано или поздно приведет к коррозии.

Ремонтировать или заменить? Как принять решение

Решение зависит от того, в каком месте произошла поломка и насколько она зашла. Неисправности крепежных элементов зачастую поддаются устранению; проблемы с шарниром, как правило, — нет.

Состояние	Вердикт	Почему
В отверстиях для винтов появилась ржавчина, петля по-прежнему свободно двигается, отверстия по-прежнему целы	Подлежит ремонту	Очистите, обработайте открытые края и нанесите новое защитное покрытие; устраните любые несоответствия в креплениях
Одно или два отверстия повреждены, но шарнир остался целым	Подлежит ремонту	Восстановите отверстия (установите крепеж большего размера или заделайте резьбу) и нанесите новое защитное покрытие
Сухость в шарнирах, скрип или ржавчина, проступающая изнутри	Обычно заменяют	Щелковая коррозия внутри ствола не поддается устранению ни с помощью очистки поверхности, ни с помощью смазки
Играть или наносить удар по опорному игроку	Заменить	Ось изношена; подкладки или затяжка не помогут восстановить её работоспособность
Повреждение резьбы в нескольких отверстиях и подъем створки	Заменить	По всей детали утрачена прочность соединения; поэтапный ремонт не даст результата

Общее правило: если повреждение находится на крепежных элементах, а шарнирная ось осталась целой, ремонт, как правило, целесообразен. Если повреждение находится внутри шарнира, это означает, что срок службы шарнира истек, и его следует заменить — поверхностная обработка не способна устранить коррозию, скопившуюся в зазоре. Для дверей, подвергающихся значительным нагрузкам, рекомендуется ознакомиться с характеристиками осевых штифтов и втулок в нашем руководство по выбору петли для тяжелых условий эксплуатации поможет вам выбрать замену, которая не приведёт к повторному возникновению той же неисправности.

Выбор долговечной замены

Если вы заменяете петлю, которая вышла из строя в месте шарнира или крепежных элементов, при замене следует уделить особое внимание именно этим двум слабым местам, а не просто купить «петлю из нержавеющей стали» и надеяться на лучшее. Места поломки подскажут вам, что именно нужно выбрать.

• Для сустава: отдавайте предпочтение конструкциям, в которых шарнир не попадает в зону коррозии — герметичным или оснащенным втулками шарнирам, либо следуйте схеме технического обслуживания, которая обеспечивает чистоту и смазку ствола, а не допускает скопления в нем воды.
• Что касается крепежных элементов: Материал крепежа должен соответствовать материалу петли, чтобы предотвратить гальваническую коррозию, а также необходимо повторно нанести защитное покрытие на все участки оголенного металла, обнажившиеся в результате сверления. Увеличение количества точек крепления позволяет распределить вырывную нагрузку, благодаря чему ни одно отверстие не подвергается чрезмерной нагрузке.
• В целом: В условиях воздействия прибрежной среды, морской воды или промывки важную роль играет марка материала — однако следует учитывать, что правильный выбор марки лишь отсрочит разрушение шарнира и крепежа, но не предотвратит этот процесс. Решающую роль в долговечности детали по-прежнему играет техническое обслуживание.

Именно в таких случаях приварные крепления для наружной установки и прочная фурнитура зачастую являются более оптимальным решением, поскольку отсутствие открытых крепежных элементов позволяет полностью устранить одну из двух зон возможного отказа. Компромиссы, связанные с этим подходом, подробно рассмотрены в нашей статье, посвященной Распространенные проблемы с привариваемыми петлями.

Если вы решите остановиться на варианте с привариваемой запчастью, полный ассортимент продукции, предназначенной для использования на открытом воздухе, по-прежнему представлен на привариваемая петля страница категории, на которой вы можете подобрать деталь в соответствии с размером двери и условиями эксплуатации.

Что нужно отправить поставщику для замены

Если вышедшая из строя петля требует замены, и вы хотите, чтобы новая петля идеально подошла и прослужила долго, предоставьте поставщику достаточно информации, чтобы он мог точно воспроизвести геометрию и устранить причину поломки. Наиболее полезный набор информации включает: схему расположения монтажных отверстий и расстояния между ними, размеры створки и шарнирного узла (или фотографию старой петли рядом с линейкой), вес и размер двери, условия эксплуатации (прибрежная зона, зоны с промывкой, внутренние районы), а также фотографию места поломки старой петли. Последний пункт имеет большое значение — фотография, на которой видна ржавчина, просачивающаяся из шарнирного узла, в отличие от ржавчины в отверстиях для винтов, подсказывает инженеру, на какой вид повреждения следует ориентироваться при проектировании. Имея эти данные, наша команда сможет порекомендовать подходящую для конкретных условий коррозии замену, которая будет направлена именно на устранение места фактического повреждения. Отправьте подробную информацию сюда Для начала.
