Einstellbare Scharniere vs. Scharniere mit konstantem Drehmoment: Leitfaden für Auswahl und Einstellung

Torque-Scharniere (auch bekannt als Reibscharniere oder Positionierungsscharniere) erzeugen durch interne Reibungsdämpfung einen kontrollierten Widerstand, so dass Bildschirme oder Abdeckungen in jedem Winkel verbleiben können. Sie werden häufig in Laptops, medizinischen Geräten und Industrieanlagen eingesetzt. Drehmomentscharniere werden hauptsächlich in Typen mit einstellbarem und konstantem Drehmoment unterteilt: Bei ersteren können Benutzer oder Techniker den Dämpfungsgrad ändern, während letztere werkseitig voreingestellt sind und nicht geändert werden können. Die Wahl des richtigen Scharniertyps kann die Haptik und Zuverlässigkeit von Produkten erheblich verbessern.

Übersicht der Drehmomentscharniere

Drehmomentscharniere verwenden Reibungsplatten, Federn und andere Komponenten, um ein dämpfendes Drehmoment zu erzeugen, das eine reibungslose Bewegung und ein Halten der Position in jedem Winkel ermöglicht. Das in N-m gemessene Drehmoment ist der Schlüsselindikator für die "Dichtheit". Zu den üblichen Anwendungen gehören Displays in der Unterhaltungselektronik, Arme für medizinische Geräte, industrielle Zugangstüren, Möbelklappen und die Innenausstattung von Fahrzeugen. Verschiedene Branchen haben unterschiedliche Anforderungen an Drehmomentwerte, Lebensdauer und Materialien.

Einstellbare Scharniere mit Drehmoment

Arbeitsprinzip

Verstellbare Scharniere enthalten eine Schraube zur Einstellung des Drehmoments, die die Klemmkraft der Reibungselemente und damit den Widerstand verändert. Durch Drehen im Uhrzeigersinn erhöht sich das Drehmoment, durch Drehen gegen den Uhrzeigersinn verringert es sich.

Hauptmerkmale und Vorteile

• Verstellbarkeit des Drehmoments: breite Anwendbarkeit; ein einziges Scharnier kann verschiedenen Lasten und Benutzerpräferenzen gerecht werden.
• Hohe Wartungsfreundlichkeit: Drehmomentverlust im Laufe der Zeit kann durch Nachziehen ausgeglichen werden.
• Hilfreich für F&E: geeignet für Prototypen, die häufig angepasst werden müssen.
• Passt sich an Laständerungen an: Erhöhte oder verringerte Last kann durch Anpassung des Drehmoments ausgeglichen werden.

Beschränkungen

• Erfordert Werkzeuge, was es für normale Benutzer schwierig macht.
• Da die Einstellung manuell erfolgt, ist es schwierig, bei mehreren Scharnieren ein einheitliches Drehmoment aufrechtzuerhalten.
• Die interne Struktur ist komplexer, und die Lebensdauer kann etwas kürzer sein als bei Typen mit konstantem Drehmoment.

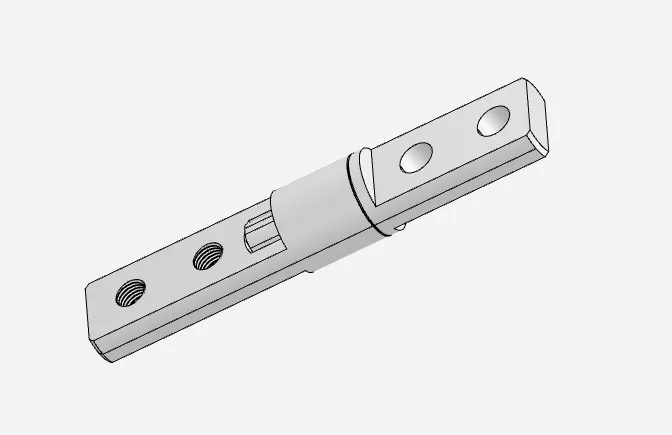

Constant-Torque-Scharniere

Arbeitsprinzip

Scharniere mit konstantem Drehmoment sind werksseitig voreingestellt und können nicht verstellt werden. Sie bieten eine stabile Dämpfung über den gesamten Bewegungsbereich.

Merkmale und Vorteile

• Einheitliches Gefühl: Jedes Scharnier ist werkseitig kalibriert.
• Einfache und zuverlässige Struktur: kein Einstellmechanismus, hohe Langzeitstabilität.
• Geringer Wartungsaufwand: Nach der Installation sind keine Einstellungen erforderlich, geeignet für die Massenproduktion.

Beschränkungen

• Feste Drehmomentscharniere müssen bei veränderten Anforderungen ausgetauscht werden.
• Nicht geeignet für Anwendungen mit häufig wechselnden Lasten.
• Die anfängliche Auswahl muss richtig sein, da die Kosten für den Ersatz später hoch sein können.

Vergleich zwischen den beiden Typen

Artikel	Einstellbares Drehmoment	Konstantes Drehmoment
Anpassungsfähigkeit	Einstellbar	Fest, nicht einstellbar
Stabilität	Beeinflusst durch manuelle Einstellung	Äußerst konsistent und langfristig stabil
Instandhaltbarkeit	Erfordert regelmäßige Kalibrierung	Nahezu wartungsfrei
Anwendungsszenarien	F&E, variable Lasten, individuelles Gefühl	Massenproduktion, feste Anforderungen
Kosten	Komplexere Struktur, etwas höher	Kostengünstig, lange Lebensdauer

Zusammenfassung: Einstellbare Scharniere eignen sich für unsichere oder wechselnde Anforderungen; Scharniere mit konstantem Drehmoment eignen sich für Massenprodukte, die eine gleichbleibende Benutzererfahrung erfordern.

Geeignete Szenarien für verstellbare Scharniere

• F&E-Stufen, die eine schnelle Anpassung der Dämpfung erfordern.
• Situationen, in denen sich das Gewicht der Ausrüstung ändert (z. B. durch Hinzufügen von Zubehör oder Werkzeugen).
• Anwendungen, die eine vom Benutzer anpassbare Haptik erfordern (z. B. hochwertige Monitorarme oder Halterungen für Fotoausrüstung).
• Umgebungen mit wechselnden Belastungen (z. B. Stände im Freien, die dem Wind ausgesetzt sind).

Geeignete Szenarien für drehmomentkonstante Scharniere

• Standardisierte Massenprodukte (z. B. Laptops oder Haushaltsgeräte).
• Szenarien, die ein einheitliches Markengefühl erfordern.
• Produkte, bei denen die Benutzer keine internen Mechanismen einstellen sollten (z. B. medizinische Instrumente), insbesondere solche, die Kunststoffteile oder andere Materialien erfordern, um die Anforderungen zu erfüllen ISO 10993 Biokompatibilitätstests oder erreichen Zertifizierung nach USP Klasse VI für medizinische Zwecke.
• Stabile Umgebungen, bei denen es auf langfristige Zuverlässigkeit ankommt (z. B. industrielle Schranktüren).

Verfahren zur Einstellung des Drehmoments bei einstellbaren Scharnieren

Vorbereitung vor der Einstellung

• Bestätigen Sie den Nenndrehmomentbereich und die Einstellgrenzen.
• Überprüfen Sie den Zustand der Scharniere und Schrauben.
• Verwenden Sie geeignete Werkzeuge (vorzugsweise drehmomentgesteuerte Werkzeuge).

Anpassungsschritte

• Suchen Sie die Einstellschraube.
• Nehmen Sie kleine schrittweise Anpassungen vor: im Uhrzeigersinn zum Erhöhen, gegen den Uhrzeigersinn zum Verringern.
• Testen Sie nach jeder Einstellung, um große Änderungen in einem Schritt zu vermeiden.
• Nach Erreichen des gewünschten Drehmoments ziehen Sie die Gegenmutter (falls vorhanden) an.

Nachjustierung Kalibrierung

• Führen Sie Halteversuche mit mehreren Winkeln durch, um eine gleichmäßige Dämpfung sicherzustellen.
• Führen Sie simulierte Belastungstests durch.
• Zeichnen Sie die Schraubenposition für zukünftige Wartungsarbeiten auf.

Allgemeine Probleme und Lösungen

• Unzureichendes Drehmoment: Erhöhen Sie das Drehmoment; ersetzen Sie das Scharnier, wenn es immer noch nicht ausreicht.
• Übermäßiger Widerstand: Lösen Sie die Schraube oder verwenden Sie ein Modell mit geringerem Drehmoment.
• Lockerung der Schrauben: regelmäßig nachziehen; ggf. Schraubensicherung auftragen.
• Abgenutzte Reibungsflächen: Reparieren oder ersetzen Sie das Scharnier.

Schlüsselparameter für die Scharnierauswahl

Wert des Drehmoments

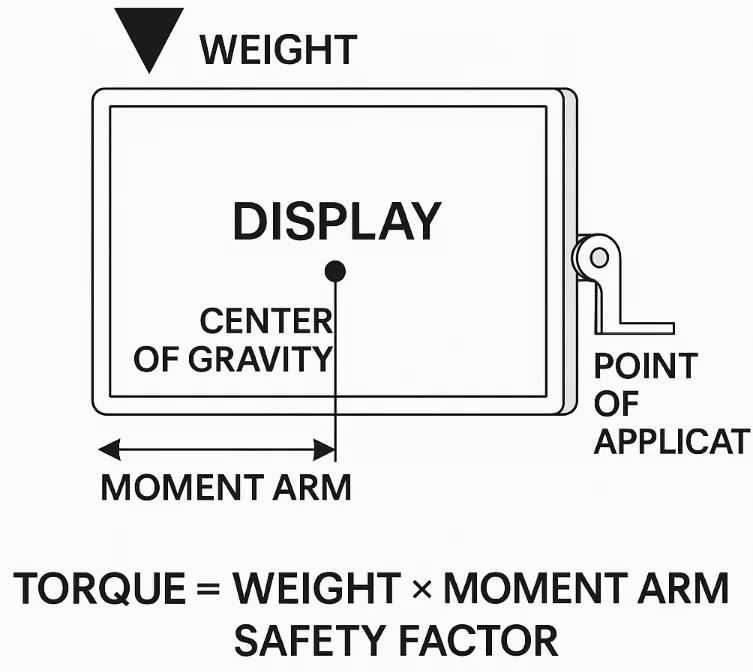

Drehmoment ≈ Gewicht × Drehmomentarm × Sicherheitsfaktor (1,2-1,5).
Verwenden Sie die Drehmomenttabellen des Herstellers und reservieren Sie eine Sicherheitsmarge von 30%.

Lebensdauer und Dauerhaftigkeit

Die typische Lebensdauer beträgt 10.000 bis 50.000 Zyklen, High-End-Modelle übertreffen 100.000 Zyklen.
Der Drehmomentabfall ("Lockerheit") nach Nennzyklen sollte ≤20%.
Die Bewertung der Dauerhaftigkeit kann sich auf einschlägige Industrienormen beziehen, z. B. DE 1935 (Europäische einachsige Scharniere) oder ANSI/BHMA A156.17 (Nordamerikanische Möbelbeschläge).
Diese Normen definieren Prüfverfahren für die Lebensdauer und den Drehmomentabfall.

Installationsmethode und Abmessungen

Wählen Sie zwischen Aufputz- und verdeckten Scharnieren; beachten Sie den Durchmesser der Welle, die Länge, den Lochabstand und den Schraubentyp.
Mehrgelenksysteme müssen genau ausgerichtet werden.

Umweltfaktoren

• Temperatur: extreme Temperaturen erfordern spezielle Schmiermittel und Materialien.
• Luftfeuchtigkeit/Korrosion: Edelstahl wählen (z. B. SUS304) oder beschichtete Scharniere.
  Die Korrosionsbeständigkeit wird in der Regel durch neutrale Salzsprühnebeltests validiert (ASTM B117 oder ISO 9227); bei bestimmten Beschichtungssystemen wird häufig ein Wert von ≥240 Stunden ohne nennenswerte Korrosion als Maßstab für eine akzeptable Leistung verwendet.
  Prüfen Sie, ob das Scharnier zum Schutz vor Staub und Wasser IP-Einstufungen (IEC 60529).
• Vibration: in Fahrzeugen oder schweren Maschinen müssen die Scharniere das Drehmoment und die Struktur aufrechterhalten.
  Die Verlässlichkeit kann überprüft werden durch IEC 60068-2-6 oder MIL-STD-810.

Leitfaden zur Wartung

• Überprüfen Sie regelmäßig das Dämpfungsgefühl, die Schrauben, den Verschleiß und die Ausrichtung.
• Mit einem trockenen Tuch oder Alkohol reinigen; Wasserkontakt vermeiden.
• Schmieren Sie sorgfältig mit einem vom Hersteller zugelassenen Fett; vermeiden Sie normales Maschinenöl/-fett.
• Empfohlene Intervalle: Reinigung alle 6 Monate; Schmierung alle 12 Monate (oder häufiger bei stark beanspruchten Geräten).

Häufige Missbrauchsprobleme

• Wahl eines zu hohen Drehmoments, was zu Schwierigkeiten bei der Bedienung führt.
• Material und Umgebung passen nicht zusammen (z. B. Verwendung von normalem Stahl im Freien).
• Unsachgemäße Schraubeneinstellung verursacht Schäden.
• Überlastung ohne Erhöhung des Scharnierdrehmoments.

Schlussfolgerung

Einstellbare Scharniere bieten Flexibilität für variable Lasten und iterative Entwicklung; Scharniere mit konstantem Drehmoment bieten stabile, gleichmäßige Leistung für Massenprodukte.
Bei der Auswahl der Scharniere sollten die Anforderungen an das Drehmoment, die Lebensdauer, die Montage und die Umgebungsbedingungen umfassend berücksichtigt werden.
Eine ordnungsgemäße Einstellung und Wartung ist der Schlüssel zur Gewährleistung einer langfristigen Stabilität und zur Verbesserung der Produktleistung.
