Las mejores bisagras para cuadros eléctricos: guía de selección

Elegir una bisagra para un cuadro eléctrico no es lo mismo que elegir una para un armario cualquiera. La puerta de un cuadro de distribución, un panel de control o una caja eléctrica para exteriores no solo tiene que abrirse, sino que también debe mantener una junta hermética contra el polvo y el agua, en ocasiones conducir una conexión a tierra, resistir manipulaciones no autorizadas, soportar vibraciones y, aun así, permitir que un técnico acceda rápidamente al interior cuando sea necesario realizar una reparación. Si se elige una bisagra inadecuada, el fallo se manifestará allí donde las consecuencias son más costosas: una junta rota que permita que la humedad llegue a los componentes bajo tensión, una puerta combada que no supere una prueba IP o un cuadro cuyo mantenimiento resulte difícil y requiera mucho tiempo. Esta guía explica qué es lo que realmente importa a la hora de seleccionar bisagras para cuadros eléctricos y qué tipo de bisagra se adapta a cada situación.

Respuesta rápida: ¿Qué bisagra es la más adecuada para un cuadro eléctrico?

En la mayoría de los cuadros eléctricos, la mejor bisagra es aquella que se adapta al índice de protección de la caja y a las necesidades de servicio. Las bisagras ocultas son adecuadas para cajas selladas y sensibles a manipulaciones que deben cumplir con un índice IP o NEMA. Las bisagras soldadas o las bisagras externas de alta resistencia son adecuadas para armarios de acero grandes y pesados en los que la resistencia y la seguridad son prioritarias. Las bisagras desmontables son adecuadas para paneles en los que es necesario retirar la puerta con frecuencia para realizar el cableado o el mantenimiento. En todos los casos, la bisagra debe estar dimensionada para el peso real de la puerta, fabricada con un material que resista las condiciones del entorno de instalación y seleccionada de tal forma que no rompa la junta de estanqueidad que protege los componentes del interior.

Esos son los casos más destacados. El resto de esta guía explica los factores que influyen en la toma de decisiones, ya que la respuesta correcta depende de cómo esté sellado, protegido, conectado a tierra y mantenido tu cuadro eléctrico.

Prioridad del panel	Mejor orientación de la bisagra
Sellado IP / NEMA	Diseño con bisagra oculta o bisagra sellada
Resistencia a las manipulaciones	Bisagra oculta o soldada
Puerta de acero macizo	Bisagra externa para soldar o de alta resistencia
Retirada frecuente de la puerta	Bisagra abatible
Puerta alta que requiere distribución de la carga	Bisagra continua (piano)
Exposición al aire libre / costera	Acero inoxidable 304 o 316, dependiendo de la exposición
Es necesario fijar la puerta	Añade una cinta de puesta a tierra; no confíes únicamente en la bisagra.

Por qué los cuadros eléctricos son un caso especial

Una puerta de equipo general puede admitir una bisagra que sea adecuada desde el punto de vista mecánico. Sin embargo, una caja eléctrica no puede, ya que la bisagra está vinculada a aspectos que van mucho más allá de la simple sujeción de la puerta. Cuatro de estos aspectos son más importantes que cualquier otro.

• El sellado depende de la bisagra. Si la bisagra permite que la puerta se combe, aunque sea ligeramente, la compresión de la junta se vuelve desigual y la carcasa puede quedar por debajo de su grado de protección IP o NEMA nominal, lo que permite la entrada de polvo y humedad que dañan los componentes bajo tensión.
• La seguridad está en juego. Los paneles protegen las partes bajo tensión y los equipos de gran valor. Los pasadores expuestos o los elementos de fijación desmontables pueden convertirse en un punto de manipulación o intrusión, por lo que en muchas cajas eléctricas se opta por diseños ocultos o a prueba de manipulaciones.
• La continuidad de la toma de tierra puede pasar por la puerta. En muchos paneles, la propia puerta debe estar conectada a la toma de tierra del armario. La bisagra y sus accesorios forman parte del sistema que garantiza esa continuidad, por lo que la conexión no puede ser una cuestión secundaria.
• El acceso al servicio es constante. Los electricistas abren estas puertas para realizar el cableado, inspeccionar y solucionar averías. Una bisagra que mantenga la puerta en un ángulo que permita su uso, o que permita retirarla por completo, influye directamente en la seguridad y la rapidez con las que se lleva a cabo ese trabajo.

Cada uno de los factores de selección que se indican a continuación se remonta a una de estas cuatro presiones. Si los tienes en cuenta, la elección resultará mucho más clara.

Sellado: Protección del grado de protección IP / NEMA

En cualquier caja eléctrica estanca, la bisagra y la junta funcionan como un sistema. Una caja clasificada solo obtiene su índice IP o NEMA si la junta permanece comprimida de manera uniforme en todo el contorno de la puerta, y eso depende de que la puerta se mantenga alineada con el marco durante toda la vida útil del producto.

Aquí es donde la elección de la bisagra se convierte en una decisión que afecta al sellado. Una bisagra oculta, montada dentro del perímetro de la junta, ayuda a mantener un recorrido ininterrumpido de la junta alrededor de la puerta, mientras que una bisagra externa que atraviesa o interrumpe la línea de sellado introduce un posible punto de fuga que hay que controlar. En los casos en que las puertas de gran tamaño o los ciclos térmicos puedan alterar la alineación con el paso del tiempo, una bisagra con ajuste integrado ayuda a mantener la compresión correcta de la junta sin necesidad de un reajuste completo. Dicho esto, la bisagra es solo una parte de la ecuación: la clasificación IP o NEMA final depende del diseño completo de la carcasa —la compresión de la junta, la fuerza de cierre, los orificios de montaje y el conjunto sometido a ensayo en su totalidad—, y no de la bisagra por sí sola.

Conviene explicar con claridad la cadena de fallos: una bisagra que permite la flexión provoca una compresión desigual de la junta, lo que rompe el sellado y permite que la humedad y el polvo lleguen a los componentes, convirtiendo así una pequeña elección de herrajes en un fallo en el grado de protección. Para conocer la relación más detallada entre el tipo de bisagra, el sellado y los grados de protección en los distintos estilos de carcasas, consulta nuestro Guía sobre bisagras para armarios industriales.

Seguridad y resistencia a las manipulaciones

Los cuadros eléctricos protegen los equipos bajo tensión y, en muchos casos, se encuentran en lugares públicos, al aire libre o de acceso compartido. Por ello, la bisagra es un componente de seguridad, no solo mecánico.

Una bisagra expuesta con un pasador accesible puede, si está mal situada, convertirse en una forma de forzar la puerta sin tocar la cerradura. Las bisagras ocultas eliminan por completo esa exposición: al estar el pasador y los elementos de fijación ocultos en el interior de la puerta cerrada, no hay ningún punto de palanca externo ni pasador extraíble al que atacar, razón por la cual son habituales en armarios de distribución eléctricos para exteriores y otros paneles sensibles a la manipulación. Las bisagras soldadas siguen un camino diferente para alcanzar el mismo objetivo: una unión soldada permanente sin tornillos que aflojar o quitar, lo que proporciona la máxima resistencia y protección contra la palanca en armarios de acero pesado. La contrapartida es que una bisagra soldada no se puede ajustar ni retirar posteriormente, por lo que es más adecuada para instalaciones permanentes que para paneles que se prevé volver a montar.

Si la seguridad y un aspecto discreto y a ras de la superficie son lo más importante, nuestro guía industrial para bisagras ocultas trata con mayor detalle los diseños a prueba de manipulaciones.

Puesta a tierra y continuidad eléctrica

Este factor es propio de los trabajos eléctricos y es fácil pasarlo por alto. En muchos cuadros eléctricos, la puerta lleva componentes montados o, simplemente, debe conectarse a la toma de tierra de la caja por motivos de seguridad. La pregunta es: ¿la conexión a tierra se realiza mediante una cinta de conexión específica o se supone que debe pasar por la bisagra?

La práctica estándar y segura consiste en no utilizar una bisagra como vía de conexión a tierra principal. Una bisagra tiene una interfaz giratoria con acabados, recubrimientos, lubricantes y desgaste que, con el tiempo, pueden aumentar o variar la resistencia en la unión —algo que no es deseable en una conexión crítica para la seguridad—. El enfoque habitual consiste en utilizar una cinta de puesta a tierra específica o un puente entre la puerta y la carrocería, de modo que la bisagra proporcione la conexión mecánica y la cinta, la conexión eléctrica fiable. Al especificar la bisagra, comprueba en los requisitos eléctricos de tu cuadro cómo se gestiona la conexión de la puerta y deja espacio para una cinta de conexión si fuera necesaria.

Acceso al servicio y mantenimiento

Los cuadros eléctricos se abren con mucha más frecuencia que la mayoría de las puertas de los equipos —para realizar cambios en el cableado, inspecciones, escaneos térmicos y resolución de averías—. La forma en que la bisagra soporta ese acceso habitual afecta tanto a la seguridad de los técnicos como al tiempo de inactividad.

Hay dos necesidades que se plantean una y otra vez. En primer lugar, la puerta suele tener que permanecer abierta en un ángulo que permita trabajar, de modo que el técnico pueda utilizar ambas manos dentro del panel; un ángulo de apertura más amplio o una bisagra que mantenga la posición hacen que esto sea más seguro. En segundo lugar, en los paneles que requieren un mantenimiento frecuente o en los que es necesario apartar la puerta por completo para acceder a la placa base, la posibilidad de retirar la puerta por completo supone una ventaja real. Las bisagras desmontables permiten al técnico quitar la puerta sin herramientas y volver a instalarla en segundos, lo que agiliza el mantenimiento y reduce el riesgo de que una puerta pesada estorbe durante el trabajo en tensión. Para los paneles en los que la facilidad de desmontaje es una prioridad, nuestro Guía completa sobre las bisagras de elevación explica en qué casos ese diseño resulta adecuado y en cuáles no.

Hay que tener en cuenta lo siguiente: la facilidad de extracción y la resistencia a la manipulación son aspectos que se contraponen. Una puerta que se levanta fácilmente para su mantenimiento también es más fácil de retirar sin autorización, por lo que, en los paneles en los que la seguridad es fundamental, un diseño desmontable puede requerir un sistema adicional de cierre o bloqueo para equilibrar ambos aspectos.

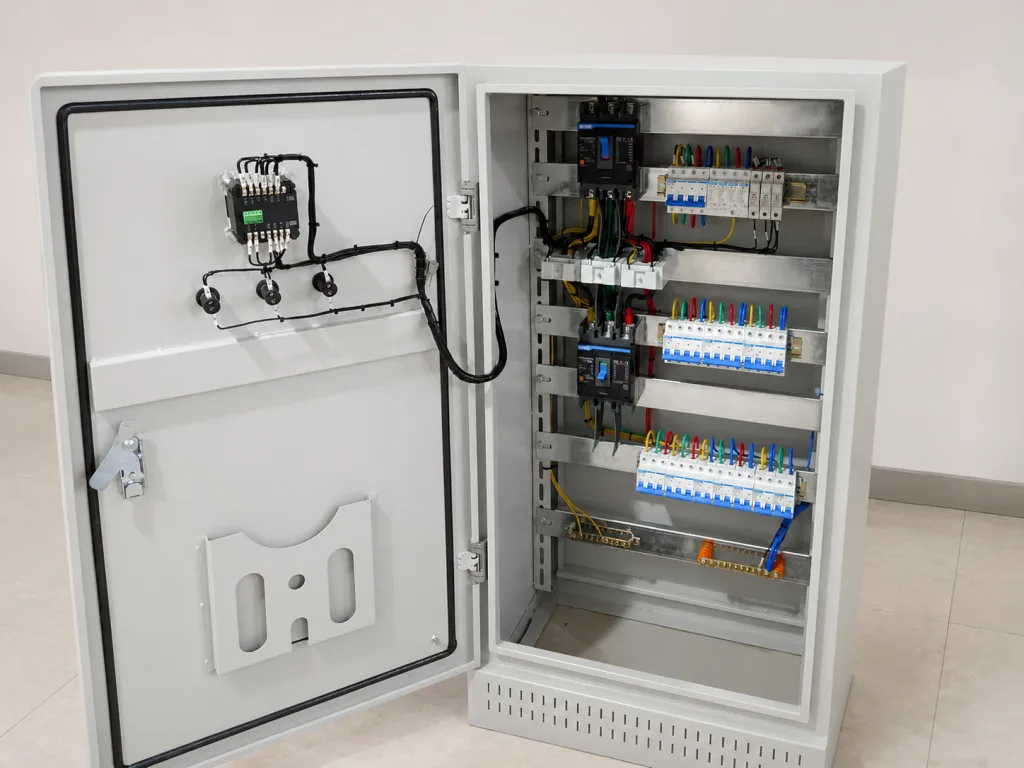

En nuestro trabajo con armarios eléctricos, esta es una de las características más solicitadas: las bisagras desmontables que suministramos para armarios de distribución y control (como nuestra serie XG02-022-2) utilizan un patrón de montaje con tornillos M5 estándar, lo que permite desmontar la puerta y volver a colocarla en cuestión de segundos sin necesidad de herramientas. Esta serie en concreto está fabricada en aleación de zinc con acabado negro, lo que resulta ideal para cuadros de interior en los que el coste es un factor importante; para instalaciones propensas a la corrosión, sometidas a lavado a presión o en exteriores, una bisagra de acero inoxidable es la opción más segura. Adaptar el material al entorno es tan importante aquí como en cualquier otra parte del armario.

Carga, vibraciones y tamaño de la puerta

Las puertas de los cuadros eléctricos suelen ser más pesadas de lo que parecen. Una puerta de acero que lleva incorporada una pantalla, controles o componentes de la placa base, además de una junta que aumenta la resistencia al cierre, puede suponer una carga considerable para las bisagras, y esa carga aumenta con la anchura de la puerta, ya que una puerta ancha genera un momento mayor alrededor del eje de la bisagra, incluso con el mismo peso.

• • Dimensiones de la puerta completamente montada, incluidos los componentes montados y la carga de la junta, no el panel sin nada.

• • Ten en cuenta la anchura de la puerta, ya que una puerta ancha multiplica la fuerza de palanca sobre las bisagras, incluso cuando el peso es moderado.

• • Utiliza suficientes bisagras. Las puertas altas o pesadas necesitan más de dos puntos de bisagra para distribuir la carga y mantener la puerta alineada, de modo que la junta selle de manera uniforme.

• • Prever las vibraciones. En los equipos que vibran, los elementos de fijación pueden aflojarse con el paso del tiempo; los diseños soldados o continuos resisten mejor este fenómeno, y el uso de fijadores de roscas resulta útil en las bisagras atornilladas.

En el caso de los armarios de acero grandes y pesados, en los que la resistencia y la durabilidad son prioritarias, los herrajes para soldar son una solución habitual; puedes ver configuraciones típicas de alta resistencia en nuestro Gama de bisagras para soldar.

Selección de materiales en función del entorno

El lugar donde se instala el panel determina el material de la bisagra, y hay mucho más en juego que la simple apariencia: una bisagra oxidada que se atasca o falla puede romper el sellado que garantiza la seguridad de una caja eléctrica.

Medio ambiente	Material recomendado	Por qué
En interior, en ambiente seco y controlado	Acero galvanizado o con recubrimiento en polvo	Rentable cuando el riesgo de corrosión es bajo
Condiciones generales en exteriores / humedad	Acero inoxidable 304	Buena resistencia a la corrosión para uso en exteriores no costeros
Costero, marino, químico	Acero inoxidable 316	El molibdeno resiste la corrosión por picaduras de cloruro, algo en lo que el acero 304 no destaca.
Zonas de lavado o en contacto con alimentos	Acero inoxidable 304 o 316	Se puede limpiar y es resistente a la corrosión, incluso con lavados frecuentes

En el caso de los armarios eléctricos para exteriores situados en entornos costeros o químicos, suele merecer la pena pagar el sobrecoste del acero inoxidable 316: el coste de una bisagra corroída que comprometa la estanqueidad del armario —y los componentes que hay en su interior— supera con creces el ahorro en material que supone utilizar un grado inferior. La selección final del material debe confirmarse teniendo en cuenta el entorno del proyecto, la duración de la exposición, el método de limpieza y las especificaciones de la caja de protección del cliente.

Cómo elegir el tipo de bisagra adecuado para cada tipo de panel

Teniendo en cuenta todos estos factores, a continuación se muestra cómo se adaptan los tipos de bisagras más habituales a las necesidades de los cuadros eléctricos.

Tipo de bisagra	Lo mejor para	Ten cuidado con
Bisagra oculta	Paneles sellados y sensibles a la manipulación que requieran certificación IP/NEMA y un aspecto empotrado	Requiere un mecanizado preciso; mayor coste
Bisagra externa (superficial)	Paneles generales para interiores, amplios ángulos de servicio, fácil sustitución	Un pin expuesto puede suponer un riesgo de manipulación o rotura del precinto
Bisagra soldada	Armarios de acero de gran solidez, en los que priman la resistencia y la durabilidad	No se puede ajustar ni retirar tras la soldadura
Bisagra abatible	Paneles que requieren desmontar la puerta por completo con frecuencia para su mantenimiento	Se puede retirar sin autorización con mayor facilidad; puede que sea necesario un cierre adicional
Bisagra continua (piano)	Puertas altas y monitores pesados que requieren un soporte distribuido	Más pesado y menos adecuado para su retirada frecuente

La mayoría de las decisiones reales se reducen a un equilibrio entre la estanqueidad y la seguridad, por un lado, y el acceso para el mantenimiento, por otro. Decide cuál de las cuatro exigencias —estanqueidad, seguridad, puesta a tierra y mantenimiento— es la más importante en tu cuadro eléctrico; el tipo de bisagra suele venir dado en función de ello.

Errores comunes que hay que evitar

• • Considerar la bisagra como un elemento independiente de la junta. En una carcasa homologada, la holgura de las bisagras es un fallo de estanqueidad en potencia. Especifica la bisagra y la junta como un único sistema.

• • Utilizando la bisagra como ruta de tierra. Utiliza una cinta de conexión específica para la puesta a tierra de la puerta; no des por sentado que la bisagra garantiza una continuidad fiable.

• • Dimensionamiento en función del peso de la puerta sin revestimiento. Incluye en el cálculo los componentes montados, la carga de la junta y la anchura de la puerta, y utiliza suficientes puntos de bisagra.

• • Sin tener en cuenta la exposición a manipulaciones. En lugares públicos o al aire libre, un pasador accesible puede permitir la apertura de la puerta; opta por diseños ocultos o a prueba de manipulaciones cuando la seguridad sea importante.

• • No especificar suficientemente el material. Una bisagra que se oxida en un entorno costero o sometido a lavados frecuentes puede atascarse y romper el sellado de la carcasa. Elige el grado de resistencia adecuado para el entorno.

Preguntas frecuentes

Cómo elegir la bisagra adecuada para el cuadro eléctrico

La mejor bisagra para un cuadro eléctrico es aquella que protege el sellado, se adapta al nivel de seguridad, permite una conexión a tierra adecuada y facilita el mantenimiento del cuadro, todo ello mientras soporta la carga real de la puerta en su entorno real. Empieza por cómo está sellado y fijado el cuadro, comprueba cómo está conectado a tierra el portillo, decide con qué frecuencia hay que abrirlo o retirarlo y, a continuación, elige el tipo y el material de la bisagra en función de esas respuestas. Si sigues correctamente esta secuencia, la bisagra dejará de ser un punto débil y se convertirá en un elemento que contribuye a la seguridad y fiabilidad del armario.
