Cerniere per armadietti per camere bianche: Acciaio inossidabile e accesso senza attrezzi

Le cerniere degli armadi per camere bianche non devono essere scelte solo per il semplice movimento della porta. Nelle camere bianche farmaceutiche, nelle sale per apparecchiature mediche, nelle aree di stoccaggio dei laboratori, nelle zone di produzione dell'elettronica e negli ambienti di assemblaggio controllati, la cerniera può influire sulla pulibilità, sul controllo delle particelle, sulla resistenza alla corrosione, sull'accesso alla manutenzione e sul rischio di contaminazione a lungo termine.

Una cerniera con fessure esposte, elementi di fissaggio allentati, superfici ruvide o scarsa resistenza alla corrosione può diventare un punto di contaminazione nascosto. Anche quando l'anta dell'armadio funziona meccanicamente, l'area della cerniera può raccogliere residui, intrappolare agenti pulenti, spargere particelle o rendere le procedure di manutenzione più lente del necessario.

Questa guida spiega come valutare le cerniere degli armadi per camere bianche in base a quattro requisiti pratici: superfici lisce e pulibili, selezione del materiale in acciaio inox, design senza attrezzi o ad accesso vincolato, e controllo della contaminazione. Per i progetti in cui le cerniere degli armadi devono essere valutate insieme a serrature, maniglie, guarnizioni e struttura dell'involucro, il più ampio decisione sull'hardware dell'involucro dovrebbero essere esaminati come un unico sistema.

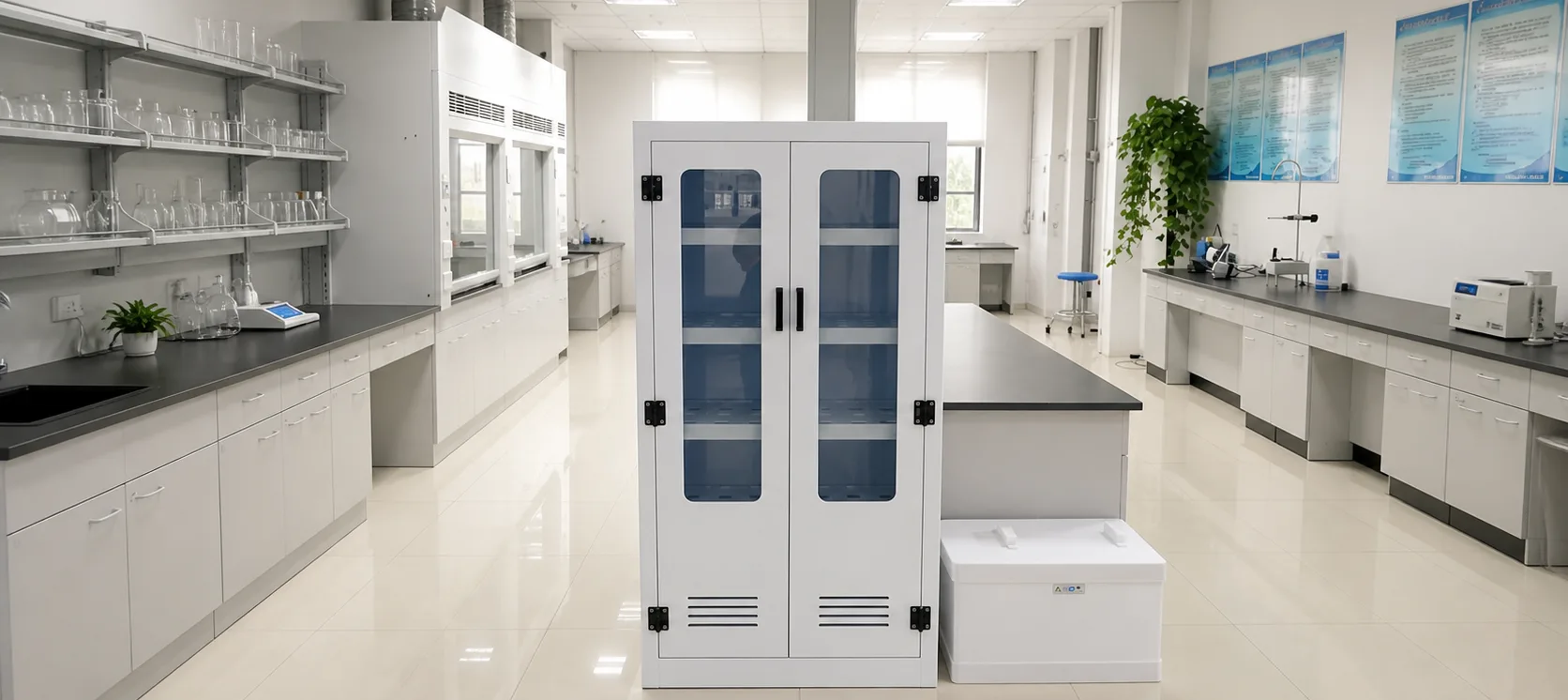

Perché le cerniere per armadietti per camere bianche richiedono un approccio progettuale diverso

Gli armadi per camere bianche sono diversi dai normali armadi industriali. Il loro hardware è esposto a procedure di pulizia, disinfettanti, flusso d'aria controllato, contatto con i guanti, procedure di ispezione e talvolta requisiti di documentazione rigorosi. Una cerniera accettabile in un'officina generica può non essere adatta a un armadio in un ambiente controllato.

La domanda più importante non è solo se la cerniera può sostenere la porta. Gli ingegneri e i team di manutenzione devono anche chiedersi se la cerniera può essere pulita in modo efficace, se crea trappole per le particelle, se il materiale resiste alla pulizia ripetuta e se la porta può essere aperta o sottoposta a manutenzione senza aumentare il rischio di contaminazione.

Per questo motivo, la scelta delle cerniere degli armadi per camere bianche deve essere esaminata insieme alla finitura della superficie dell'armadio, alla procedura di pulizia, alla frequenza di accesso, al tipo di acciaio inossidabile, al design dei dispositivi di fissaggio e all'ambiente controllato circostante.

Progettazione di superfici pulibili e controllo della contaminazione

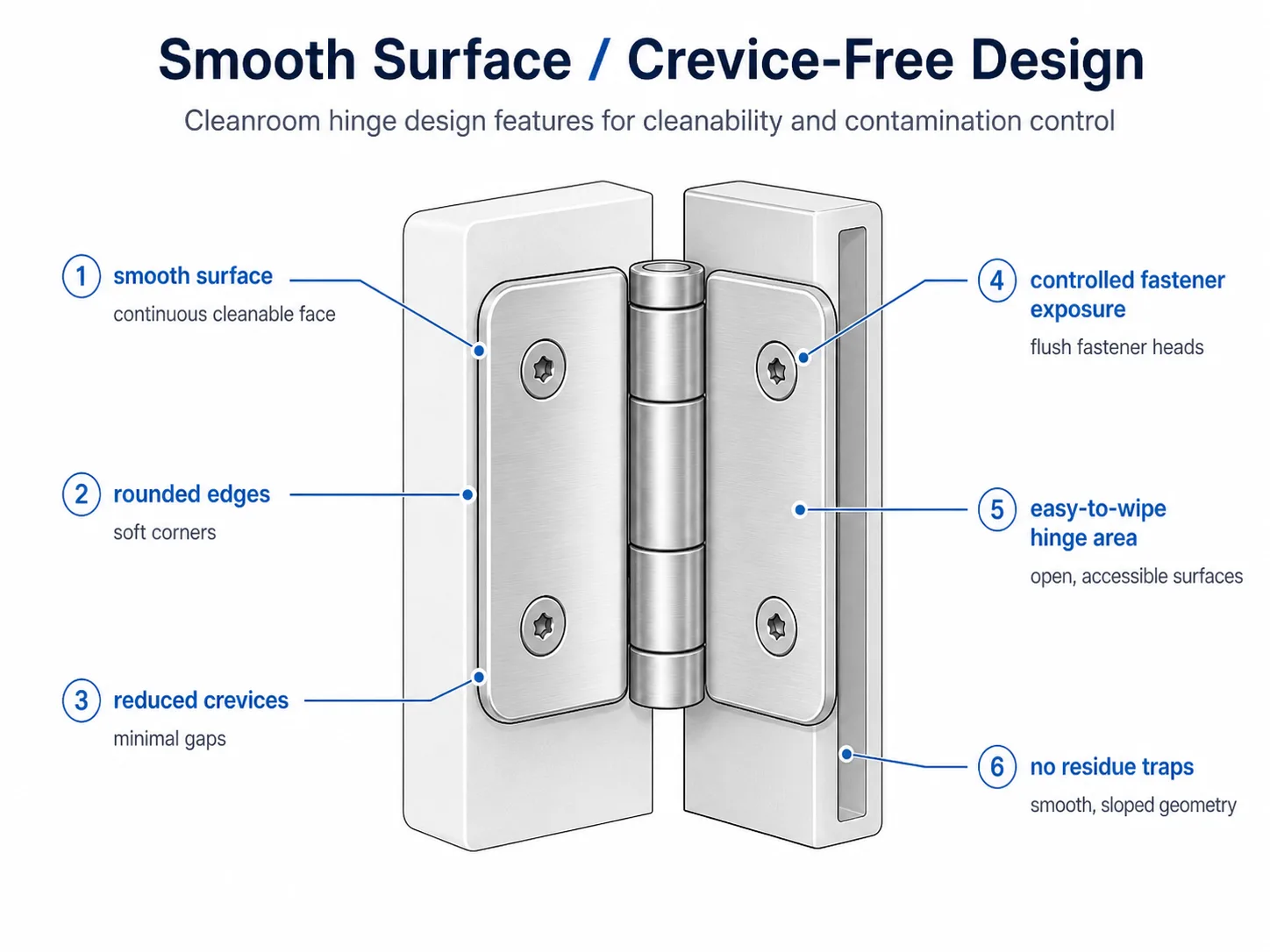

Superfici lisce e fessure ridotte

L'area della cerniera deve essere facile da pulire, ispezionare e mantenere libera da residui. Superfici lisce, bordi arrotondati, spazi vuoti minimi e un'esposizione controllata dei dispositivi di fissaggio possono ridurre il numero di punti in cui possono accumularsi polvere, particelle, residui di disinfettante o contaminazione biologica.

Nella progettazione di armadi per camere bianche, i piccoli dettagli sono importanti. Una nocca della cerniera con spazi vuoti, un bordo stampato ruvido o una testa di vite che trattiene i residui possono creare maggiori difficoltà di pulizia rispetto al corpo della cerniera stessa. Se l'armadio viene utilizzato in ambienti farmaceutici, medici, di laboratorio o elettronici, la cerniera deve supportare il processo di pulizia invece di diventare un onere di manutenzione.

Se l'anta del mobile deve essere aperta o sottoposta a manutenzione per la pulizia o l'ispezione, il design della cerniera deve essere valutato come parte della procedura di pulizia completa e non solo come una caratteristica di comodità generale.

Controllo di particelle, polveri e residui

La scelta della cerniera per camera bianca deve tenere conto del comportamento della cerniera durante le ripetute operazioni di apertura, pulizia e ispezione. Superfici poco rifinite, ferramenta allentata, punti di sfregamento a secco o componenti usurati possono contribuire alla generazione di particelle nel tempo. L'obiettivo è ridurre le fonti di particelle evitabili e rendere l'area della cerniera più facile da ispezionare.

Per gli armadi per camere bianche, il design migliore è di solito quello che limita i punti di attrito esposti, evita cavità non necessarie, tiene sotto controllo i dispositivi di fissaggio e consente ai team di manutenzione di verificare visivamente la pulizia. Una cerniera compatta può sembrare più pulita dall'esterno, ma è comunque necessario verificare che non vi siano fessure nascoste o punti ciechi per la pulizia.

Perché le filettature esposte e gli elementi di fissaggio allentati creano rischi di pulizia

Le filettature esposte, le viti rimovibili e le rondelle allentate possono aumentare il rischio di pulizia perché creano piccole aree in cui si possono raccogliere i residui. In ambienti controllati, le chiusure imperdibili o i sistemi di sgancio senza attrezzi possono ridurre l'allentamento della ferramenta durante la manutenzione, ma devono comunque essere progettati in modo che i punti di chiusura, i pulsanti di sgancio e le interfacce delle cerniere rimangano pulibili.

L'accesso senza attrezzi è prezioso solo se supporta un processo di pulizia o manutenzione controllato. Se il meccanismo di rilascio aggiunge cavità nascoste o superfici difficili da pulire, può creare un nuovo problema di contaminazione. Il progetto deve bilanciare la velocità di accesso con la pulibilità, l'ispezione e l'uso ripetibile.

Selezione del materiale in acciaio inossidabile per gli armadi per camere bianche

Quando l'acciaio inox 304 può essere sufficiente

L'acciaio inox 304 può essere adatto per armadi per camere bianche utilizzati in ambienti a bassa corrosione, spazi controllati asciutti o applicazioni con detergenti delicati. Può fornire un aspetto pulito, una ragionevole resistenza alla corrosione e una buona resistenza meccanica per molte porte di armadi per interni.

Tuttavia, la scelta finale non dovrebbe basarsi solo sul tipo di acciaio inossidabile. La chimica di pulizia, la frequenza di esposizione, l'umidità, il peso della porta, i dispositivi di fissaggio e il materiale del telaio circostante influiscono sulle prestazioni a lungo termine. Una cerniera in acciaio inox 304 utilizzata con viti incompatibili o disinfettanti aggressivi può comunque sviluppare macchie o danni superficiali nel tempo.

Nei progetti in cui l'acciaio rivestito viene confrontato con l'acciaio inossidabile, la decisione finale non dovrebbe fermarsi al costo del materiale. La vera domanda è se Scelta del materiale in acciaio inox sono necessari per supportare le aspettative di pulizia, resistenza alla corrosione e manutenzione a lungo termine.

Quando l'acciaio inox 316L è più sicuro

L'acciaio inox 316L è solitamente più sicuro quando l'armadio è esposto a disinfettanti più forti, a detergenti contenenti cloruro, a un'elevata umidità, a frequenti procedure di pulizia o a requisiti igienici più severi. Il minor contenuto di carbonio e l'aggiunta di molibdeno contribuiscono a migliorare la resistenza alla corrosione in ambienti più aggressivi.

Per le cerniere della camera bianca, la corrosione non è solo un problema visivo. Macchie, vaiolature o rugosità della superficie possono creare difficoltà di pulizia e aumentare il rischio di contaminazione. Se la cerniera viene utilizzata in prossimità di residui di disinfettanti, procedure di pulizia a umido o apparecchiature mediche e farmaceutiche sensibili, il 316L è spesso la scelta più conservativa.

Quando la cerniera deve tollerare una forte esposizione ai disinfettanti o condizioni di pulizia ricche di cloruri, la decisione sul materiale deve tenere conto di Perché la ferramenta inossidabile può ancora corrodersi anche all'interno di ambienti controllati.

Finitura superficiale, elettrolisi e resistenza alla pulizia

La finitura superficiale è importante quanto la qualità dell'acciaio inossidabile. Una superficie della cerniera più liscia è più facile da pulire e ha meno probabilità di trattenere residui. L'elettrolucidatura può contribuire a ridurre la rugosità microscopica della superficie e a migliorare la pulibilità, soprattutto nei progetti di armadietti sensibili all'igiene.

Quando si esaminano i campioni di cerniere, ispezionare i bordi, gli incavi delle viti, le nocche, le funzioni di rilascio e le aree di contatto nascoste. Una cerniera può essere realizzata in acciaio inossidabile ma presentare bordi ruvidi, residui di lucidatura o fessure difficili da pulire. Per le cerniere degli armadietti per camere bianche, la qualità della finitura e la geometria devono essere valutate insieme.

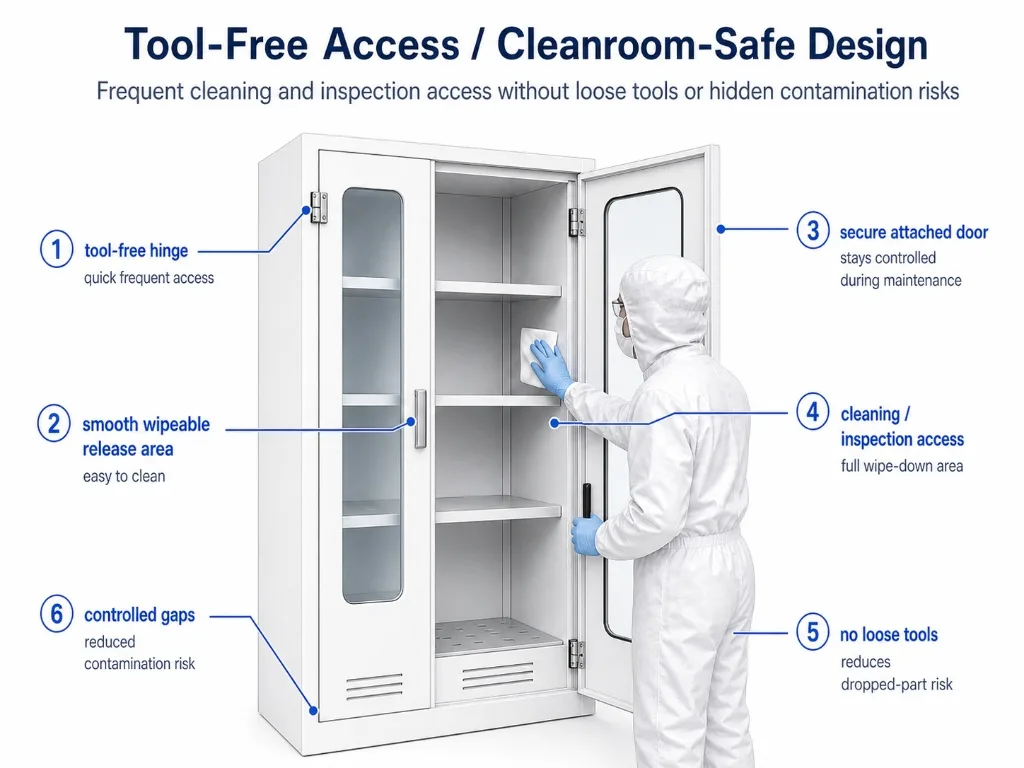

Accesso senza attrezzi senza aumentare il rischio di contaminazione

Quando le cerniere senza utensili hanno senso

Le cerniere senza attrezzi possono essere utili quando le porte o i pannelli dell'armadio devono essere aperti frequentemente per la pulizia, l'ispezione, la sostituzione dei filtri, l'accesso alle apparecchiature o il cambio di processo. La riduzione della necessità di utensili sciolti può contribuire a semplificare la manutenzione e a diminuire la possibilità di sbagliare i dispositivi di fissaggio all'interno di un'area controllata.

Tuttavia, l'assenza di utensili non significa automaticamente sicurezza per la camera bianca. Il meccanismo di sgancio deve essere liscio, sicuro, facile da pulire e resistente ai detergenti utilizzati nella struttura. Se un meccanismo senza attrezzi crea spazi vuoti nascosti o punti di usura incontrollati, può creare gli stessi rischi di contaminazione che intendeva ridurre.

Elementi di fissaggio imperdibili e accesso controllato

I dispositivi di fissaggio imperdibili sono utili negli armadi per camere bianche perché riducono le parti allentate durante la manutenzione. Una vite, un perno o un chiavistello che rimane attaccato alla porta o al gruppo di cerniere è più facile da controllare rispetto a un elemento di fissaggio rimovibile che può cadere, essere posizionato in modo errato o contaminare l'area di lavoro.

Se i pannelli dell'armadio devono essere aperti ripetutamente per accedere alla pulizia, la cerniera deve supportare l'uso ripetuto senza spostare la posizione della porta. Un design che cambia l'allineamento dopo ogni ciclo di pulizia può creare spazi irregolari, ulteriori lavori di ispezione o nuove trappole per i residui intorno all'area della cerniera.

Quando si decide tra una porta fissa, una porta ad ampia apertura o un meccanismo di accesso controllato, occorre confrontare l'accesso per la pulizia con la ripetibilità dell'allineamento. In alcuni progetti di armadietti, l'accesso per la pulizia senza la rimozione completa della porta può essere più affidabile della frequente separazione delle cerniere.

Quando le cerniere fisse possono essere più sicure

Una cerniera fissa può essere più sicura quando non è necessario rimuovere la porta dell'armadio, quando l'allineamento deve rimanere stabile o quando la procedura di pulizia viene eseguita con la porta attaccata. Le cerniere fisse possono ridurre le variazioni di rimontaggio e possono essere più facili da convalidare nelle procedure di manutenzione ripetute.

Per gli armadi per camere bianche, il miglior design di accesso non è sempre il più veloce. Il design migliore è quello che consente di eseguire la pulizia, l'ispezione e la manutenzione in modo coerente senza creare hardware allentato, spazi vuoti incontrollati o problemi di allineamento ripetuti.

Tabella di selezione delle cerniere per camere bianche

Errori di progettazione comuni nelle cerniere per armadietti per camere bianche

Scelta delle cerniere solo in base al grado di acciaio inossidabile

La qualità dell'acciaio inossidabile è importante, ma non è l'unico fattore. Una cerniera in 316L con una geometria scadente, fessure esposte o elementi di fissaggio incompatibili può comunque essere difficile da pulire. La cerniera di un armadio per camera bianca deve essere valutata in base al materiale, alla finitura superficiale, alla geometria, al design dei dispositivi di fissaggio e alla procedura di manutenzione.

Ignorare le fessure intorno all'area della cerniera

L'area delle cerniere contiene spesso piccoli spazi vuoti che è facile trascurare in fase di progettazione. Le nocche, i perni, le rondelle, i punti di chiusura, gli incavi delle viti e le interfacce del telaio devono essere controllati per verificarne l'accessibilità alla pulizia. Se l'area non può essere ispezionata o pulita correttamente, può diventare un problema di contaminazione ricorrente.

Utilizzo di cerniere rimovibili senza procedura di pulizia

Gli accessi rimovibili o senza attrezzi possono migliorare l'efficienza della pulizia, ma devono essere supportati da una chiara procedura di pulizia e rimontaggio. Le squadre di manutenzione devono sapere come si apre la porta, come si controllano gli elementi di fissaggio e come si controlla l'allineamento dopo la manutenzione.

Trascurare la compatibilità dei disinfettanti

Gli agenti di pulizia possono influenzare le cerniere in modo diverso a seconda del tipo di acciaio inossidabile, della finitura superficiale, del materiale di fissaggio e della frequenza di esposizione. Se l'armadietto è esposto a disinfettanti forti, vapore di perossido di idrogeno, detergenti contenenti cloruro o ripetuti lavaggi a umido, la compatibilità del materiale deve essere verificata prima della produzione.

Supporre che l'assenza di utensili significhi sempre meglio

L'accesso senza attrezzi può ridurre i tempi di manutenzione, ma non è automaticamente la scelta migliore per ogni armadio per camera bianca. Se il meccanismo aggiunge fessure, si usura rapidamente o rende più difficile la pulizia, una cerniera fissa in acciaio inox può essere più affidabile. La cerniera deve essere scelta per la pulibilità e la ripetibilità, non solo per la velocità.

Raccomandazioni per l'ispezione e la pulizia

Le cerniere degli armadi per camere bianche devono essere incluse nelle routine di pulizia e ispezione. L'ispezione deve concentrarsi sulle condizioni della superficie, sul controllo dei dispositivi di fissaggio, sull'accumulo di residui, sulla fluidità del movimento, sui segni di corrosione e sulla facilità di pulizia dell'area della cerniera dopo un uso ripetuto.

• Verificare se l'area della cerniera può essere pulita senza lasciare tracce di residui nascosti.
• Ispezionare i perni delle cerniere, le nocche, i meccanismi di sgancio e i dispositivi di fissaggio per verificare che non siano usurati o macchiati.
• Verificare che i componenti privi di utensili o prigionieri rimangano saldi anche dopo una pulizia ripetuta.
• Controllare se la porta ritorna nella stessa posizione dopo l'apertura o la ripetizione della manutenzione.
• Cercate i bordi ruvidi, i graffi, le macchie o i danni superficiali che possono trattenere i residui.
• Verificare che i detergenti siano compatibili con il materiale della cerniera e con i dispositivi di fissaggio.
• Documentare qualsiasi intervento di sostituzione o manutenzione dei cardini quando richiesto dalla procedura della struttura.

Per le aree ad alta frequenza di pulizia, la cerniera dovrebbe essere rivista più spesso. Piccoli danni superficiali o l'allentamento dei dispositivi di fissaggio possono diventare più importanti negli armadi per camere bianche che nei normali armadi industriali, perché il rischio di contaminazione è legato direttamente alle condizioni della superficie e alla ripetibilità della pulizia.

Conclusione

Le cerniere degli armadi per camere bianche devono essere scelte come parte della strategia di controllo della contaminazione, non solo come ferramenta della porta. La cerniera deve supportare un funzionamento regolare, resistere alle sostanze chimiche di pulizia, ridurre le trappole di residui, controllare gli elementi di fissaggio allentati e consentire l'accesso alla manutenzione senza creare nuovi rischi di pulizia.

La scelta della cerniera migliore dipende da quattro domande:

• L'area della cerniera può essere pulita e ispezionata facilmente?
• La qualità dell'acciaio inossidabile corrisponde alla chimica di pulizia?
• L'accesso senza attrezzi migliora la manutenzione senza aggiungere punti di contaminazione?
• La porta torna nella stessa posizione dopo ripetute aperture o interventi di manutenzione?

Quando si risponde a queste domande, le cerniere degli armadi per camere bianche possono supportare sia l'affidabilità meccanica che il controllo della contaminazione. Una cerniera ben selezionata aiuta l'armadio a rimanere manutenibile, pulibile e adatto ad ambienti controllati per tutta la sua durata.

Avete bisogno di aiuto nella scelta delle cerniere per armadietti per camere bianche?

Se il vostro armadio per camera bianca richiede cerniere in acciaio inox, accesso senza attrezzi, dispositivi di fissaggio controllati o un design più agevole per la pulizia, HTAN può aiutarvi a esaminare le condizioni dell'applicazione prima della scelta. Comunicateci le dimensioni dell'armadio, il peso della porta, il metodo di pulizia, i requisiti di qualità dell'acciaio inossidabile e la frequenza di accesso e il nostro team di ingegneri potrà consigliarvi una direzione delle cerniere che supporti la pulibilità, la resistenza alla corrosione e l'efficienza della manutenzione.

Per i progetti di armadietti OEM, è possibile valutare anche opzioni di cerniere personalizzate in base allo spazio di montaggio, alla finitura della superficie, alle esigenze di accesso e ai requisiti delle procedure di pulizia.
