SS304 vs. SS316 vs. acciaio temprato: La guida definitiva ai materiali delle cerniere Torque

Introduzione: Il disallineamento dei materiali è il killer invisibile dei guasti alle cerniere

Nella mia carriera di ingegnere, ho analizzato centinaia di cerniere a coppia che si sono guastate sul campo.

Di solito si tende a dare la colpa alla "progettazione strutturale", ma i dati rivelano una verità diversa.

Secondo fonti di riferimento ingegneristiche comuni, si stima che la fatica contribuisca fino a circa 90% dei cedimenti metallici (si veda ad esempio [riferimento al libro di testo].)

Non si tratta di problemi geometrici, ma di disallineamenti in Selezione del materiale.

Utilizziamo cerniere a coppia per "controllare" il movimento. Tuttavia, se il materiale di base non è in grado di resistere alle sollecitazioni ambientali, questo controllo viene rapidamente meno.

• Una cerniera per armadietti da esterno ben progettata, se erroneamente realizzata in comune acciaio al carbonio, dopo tre mesi arrugginisce e grippa il pannello della porta.
• Una staffa per dispositivi medici ad alta frequenza, se realizzata in acciaio inossidabile morbido non temprato, perderà la sua funzione di posizionamento nel giro di poche settimane a causa dell'usura.

Questo articolo non discute una teoria vuota. Confronteremo direttamente i tre materiali industriali principali sulla base di dati reali dei test di laboratorio: Acciaio inossidabile SS304, Acciaio inossidabile SS316, e Acciaio temprato.

Contendente 1: Acciaio inossidabile SS304 - Il "cavallo di battaglia" dello standard industriale

(Standard industriale: SS304)

Nei nostri dati di produzione, SS304 rappresenta la stragrande maggioranza del mercato delle cerniere dinamometriche di tipo industriale. Per la maggior parte degli ambienti non estremi, è la scelta più conveniente.

Verifica della composizione chimica: La prima linea di difesa contro la ruggine

Non acquistiamo semplicemente materie prime etichettate come "304". Nelle nostre analisi di spettroscopia, seguiamo rigorosamente il ASTM A240 standard.

Questo standard richiede rigorosamente un Cromo tra 17,5% e 19,5%.

Cosa significa questo per voi?

È proprio questo rapporto di cromo a formare una densa pellicola di ossido di cromo passivato sulla superficie dell'acciaio. Secondo le mie osservazioni, una volta che il contenuto di cromo scende al di sotto del limite inferiore specificato da ASTM A240, questo "scudo protettivo" diventa estremamente sottile e instabile, causando una rapida perdita di lucentezza della cerniera in ambienti umidi.

Test di trazione: Può resistere ai pannelli pesanti della porta?

Per garantire che la cerniera dinamometrica per impieghi gravosi non si deformi sotto carichi pesanti, eseguiamo test di trazione secondo la normativa ASTM A370.

I dati dei test dimostrano che il Resistenza allo snervamento di SS304 qualificato rimane costantemente superiore a 205 MPa (30 ksi).

Per una cerniera di 4 mm di spessore, ciò significa che è in grado di sostenere completamente un'anta pesante di un armadio industriale senza subire deformazioni permanenti.

Limitazioni: Il limite dei test in nebbia salina

Tuttavia, l'SS304 non è invincibile.

Quando si esegue il comando ASTM B117 Test in nebbia salinaIn genere si iniziano ad osservare i segni della "ruggine rossa" intorno a Da 96 a 120 ore.

Ciò indica che in presenza di nebbia salina continua o di erosione ad alta umidità, la capacità protettiva di SS304 ha un limite superiore.

Contendente 2: Acciaio inossidabile SS316 - Il "guardiano" degli ambienti estremi

(La Difesa Premium: SS316)

Quando i clienti mi dicono che le loro apparecchiature saranno utilizzate su piattaforme di trivellazione offshore, impianti chimici o stazioni di ricarica in mare, raccomando obbligatoriamente di passare alle cerniere a coppia SS316.

Il ruolo del molibdeno: Perché è essenziale per il grado marino?

La differenza essenziale tra SS316 e SS304 risiede nella loro composizione chimica. Quando si testano le barre SS316 in base al ASTM A276 standard, dobbiamo confermare un Molibdeno contenuto di da 2,0% a 3,0%.

Il molibdeno non è un semplice additivo. Modifica la struttura reticolare dell'acciaio a livello atomico.

Funzione principale: Aumenta notevolmente la resistenza del materiale a Pitting da cloruro. Se non raggiunge questo intervallo di standard ASTM, tale materiale viene definito da noi come "Pseudo 316" e non può assolutamente essere utilizzato in ambienti marini.

Prova di corrosione decisiva (esperimento di vaiolatura)

Per quantificare questa differenza, abbiamo condotto il ASTM G48 Metodo A (Ferric Chloride Pitting Test), più severo della normale nebbia salina.

I risultati sono scioccanti:

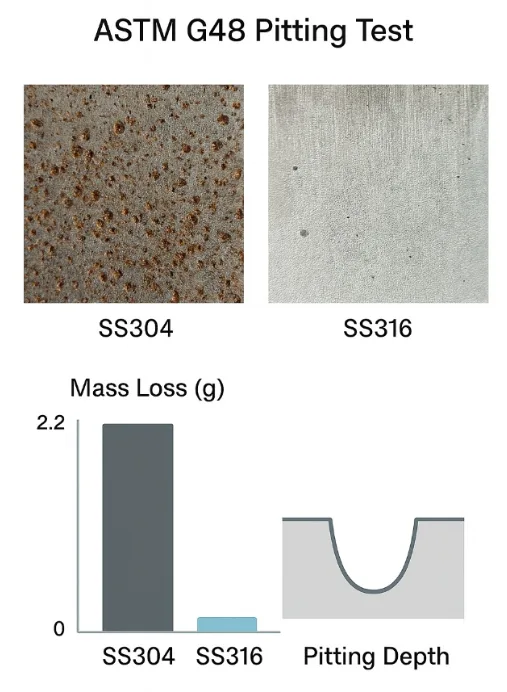

Figura: Risultati visivi e quantitativi del test di pitting ASTM G48. Si noti la grave vaiolatura e la significativa perdita di massa (>2,0g) sul campione SS304, mentre il campione SS316 rimane sostanzialmente inalterato a causa del suo contenuto di molibdeno.

• Dopo l'immersione nella stessa soluzione corrosiva per 72 ore, la perdita di massa del campione SS304 ha superato i 2,0 g e la superficie è stata ricoperta da profonde fosse.
• Il campione di SS316 conforme agli standard ha avuto una perdita di massa minima e la superficie è rimasta quasi intatta.

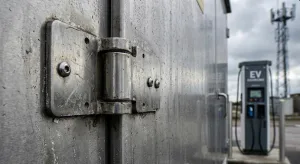

Un caso reale: Stazione di ricarica EV in Florida

Una volta ci siamo occupati di un tipico caso di guasto. Una stazione di alimentazione per veicoli elettrici (EVSE) situata sulla costa della Florida utilizzava inizialmente cerniere SS304.

Dopo soli 8 mesi di funzionamento, abbiamo scoperto un'evidente macchia di tè sulla superficie della cerniera di coppia. Sebbene ciò non abbia compromesso temporaneamente la resistenza strutturale, ha danneggiato gravemente l'immagine di alto livello del marchio.

Le abbiamo sostituite tutte con cerniere SS316 durante la successiva manutenzione e, dopo due anni di esposizione alla brezza marina, le superfici sono rimaste lucide come nuove (non siete sicuri che la vostra località richieda l'SS316? [Contattateci] per una valutazione ambientale gratuita).

Contendente 3: Acciaio temprato - Il "duro" della forza e della resistenza all'usura

(Lo specialista della forza: acciaio temprato)

Si tratta di un'idea sbagliata comune: molti ingegneri credono che le cerniere "di fascia alta" debbano essere tutte in acciaio inox. In realtà, per ottenere un'elevatissima densità di coppia e una lunghissima durata, Acciaio temprato è insostituibile nella struttura interna.

Test di durezza: Non solo durezza

Il principio fondamentale di una cerniera dinamometrica è l'attrito. La superficie del materiale deve essere sufficientemente dura da mantenere la stabilità dimensionale per innumerevoli cicli di attrito.

Utilizziamo il ASTM E18 standard per i test di durezza Rockwell. Per i nostri alberi ad attrito ad alte prestazioni, richiediamo che il materiale raggiunga un valore di durezza di HRC 45-50 dopo il trattamento termico.

Il significato dei dati:

Figura: Il vantaggio della durezza. Il grafico dimostra che l'acciaio temprato (HRC 45-50) mantiene una coppia di attrito costante per un lungo ciclo di vita, mentre l'acciaio morbido cede prematuramente a causa dell'usura.

• Se si utilizza acciaio ordinario non temprato (durezza solo intorno a HRC 20), i nostri test di usura dimostrano che i valori di coppia si riducono di più rispetto al 40% dopo 2.000 cicli.
• Mentre gli alberi che soddisfano lo standard di elevata durezza ASTM E18 mantengono il tasso di decadimento della coppia entro 15% dopo 20.000 cicli.

Debolezza fatale e soluzioni di materiali ibridi

L'unico inconveniente dell'acciaio temprato è che arrugginisce a contatto con l'acqua.

Pertanto, per i progetti di cerniere dinamometriche ad alte prestazioni, di solito adottiamo un design bi-materiale:

1. Alloggi: Utilizzare SS304 o SS316 per garantire la protezione dalla ruggine esterna.
2. Nucleo interno: Utilizzare acciaio temprato, sigillato con grasso speciale.

Confronto tra parametri profondi (matrice di confronto tecnico)

Figura: Radar delle prestazioni dei materiali. Si noti come Acciaio temprato sacrifica la resistenza alla corrosione per ottenere la massima robustezza, mentre SS316 offre la massima protezione equilibrata.

Per aiutarvi a decidere rapidamente, ho compilato la seguente tabella di confronto dei parametri chiave:

Caratteristica	Acciaio inossidabile SS304	Acciaio inossidabile SS316	Acciaio temprato
Migliore applicazione	Industriale per interni, generale per esterni	Nautico, chimico, medico	Macchinario pesante interno, uso ad alta frequenza
Resistenza alla corrosione	Buono	Eccellente	Scarso - Richiede la placcatura
Resistenza alla vaiolatura	Debole	Forte	Nessuno
Durezza della superficie	RB 80-90 (medio)	RB 80-90 (medio)	HRC 45+ (molto alto)
Durata del ciclo di usura	Medio (<5.000 cicli)	Medio (<5.000 cicli)	Eccellente (>20.000 cicli)
Standard di riferimento	ASTM A240 / B117	ASTM A276 / G48	ASTM E18

Trappola tecnica da tenere d'occhio: Galling dell'acciaio inossidabile

Si tratta di un killer invisibile spesso ignorato dai progettisti.

Test del rischio di scagliatura: Quando il metallo viene saldato a freddo

Se si inserisce alla cieca un albero in acciaio inox in un foro in acciaio inox, si può provocare un disastro.

Secondo ASTM G98 (Standard Test Method for Galling Resistance of Materials), gli acciai inossidabili austenitici (come il 304 accoppiato al 304) hanno una tendenza molto elevata ad aderire.

Il fenomeno che osserviamo in laboratorio è:

In condizioni di alta pressione e senza lubrificazione speciale, le due superfici di contatto non si limitano a sfregare, ma si verificano microsaldature a freddo. Ciò fa sì che la cerniera dinamometrica subisca un forte balbettio durante il funzionamento, o addirittura si blocchi direttamente.

Il mio consiglio:

1. Evitate le strutture di attrito completamente prive di macchie.
2. Se è necessario utilizzare un materiale interamente inossidabile (ad esempio, ambienti non magnetici per la risonanza magnetica), una delle superfici di contatto deve essere sottoposta a Nitrurazione o essere rivestito di bisolfuro di molibdeno (MoS2).

Quadro decisionale della selezione

Sulla base dei dati sopra riportati, vi suggerisco di bloccare la scelta del materiale per la cerniera di torsione finale attraverso i tre scenari seguenti.

Ambiente salino, marino o chimico ad alta intensità di nebbia salina

• Applicazione tipica: Boccaporti di yacht, pali di carico in mare, attrezzature per piscine.
• La mia raccomandazione: Deve scegliere SS316.
• Motivo: Non scegliere SS304 per risparmiare 20% sui costi del materiale. In un Ambiente di corrosione C5 definito da ISO 9223Il costo della manutenzione successiva della ruggine per SS304 sarà enorme.

Ambiente industriale interno controllato

• Applicazione tipica: Rack per server, porte di sicurezza per apparecchiature di automazione, banchi di lavoro pieghevoli.
• La mia raccomandazione: SS304 è la prima scelta.
• Motivo: Non c'è rischio di nebbia salina. SS304 offre una perfetta resistenza meccanica ed estetica al costo più ragionevole.

Requisiti di stabilità ad alto numero di cicli e coppia elevata

• Applicazione tipica: Cerniere di computer portatili, coperture di accesso a macchinari pesanti (che richiedono aperture frequenti).
• La mia raccomandazione: Nucleo in acciaio temprato + alloggiamento in acciaio inox.
• Motivo: Solo l'acciaio temprato può superare test di durata di oltre 20.000 cicli. L'acciaio inossidabile è troppo morbido per mantenere valori di coppia stabili a lungo termine.

Conclusione

Non esiste un materiale "migliore" in assoluto, ma solo il punto di equilibrio più "adatto" alle condizioni di lavoro.

• Perseguire la massima protezione dalla ruggine -> SS316
• Perseguire l'efficacia dei costi -> SS304
• Perseguire cerniere a coppia a lunghissima durata -> Nucleo in acciaio temprato

Passo successivo:

Se il vostro progetto è in fase di ricerca e sviluppo e non siete sicuri dei requisiti specifici di tolleranza ambientale, contattate il nostro team di ingegneri. Possiamo organizzare un test in nebbia salina ASTM B117 della durata di 48 ore per il design della cerniera esistente e fornire un rapporto di aggiornamento del materiale basato su dati reali.

FAQ

Q1: Le cerniere SS304 possono essere utilizzate all'aperto?

R: Sì, ma a determinate condizioni. In generale, in ambienti esterni urbani o rurali, l'SS304 si comporta bene. Tuttavia, consigliamo: Se il sito di installazione si trova entro 5 km dalla costa o in un'area industriale pesante con forti piogge acide, assicurarsi di passare a SS316.

D2: Perché non dovrei usare tutto l'acciaio temprato per ottenere la massima resistenza?

R: Perché il costo della protezione dalla ruggine è troppo elevato. L'acciaio temprato deve affidarsi alla placcatura (come quella di zinco o di nichel). Durante il movimento di attrito della cerniera, la placcatura si consuma. Una volta che la placcatura viene meno, l'acciaio interno si arrugginisce. Per questo motivo, noi sosteniamo il design ibrido "alloggiamento inossidabile + nucleo temprato".

Q3: Posso usare un magnete per distinguere tra SS304 e SS316?

R: No, questa è un'idea sbagliata. Sebbene entrambi siano teoricamente non magnetici, dopo la lavorazione a freddo (come lo stampaggio o la piegatura), le loro strutture cristalline subiscono una leggera trasformazione martensitica, acquisendo così un debole magnetismo. L'unico modo affidabile per distinguerli è utilizzare un analizzatore XRF per rilevare il contenuto di molibdeno.
