산업용 리프트 오프 힌지: 설계 및 사용에 대한 완벽한 가이드

현대 산업 환경에서는 기술자가 유지보수나 수리를 위해 전기 제어 캐비닛, 인클로저 또는 장비 하우징에서 도어 패널을 신속하게 분리해야 하는 경우가 많습니다.

리프트 오프 힌지는 이러한 용도로 특별히 설계되어 나사나 도구 없이도 "수직 리프트 오프" 동작을 통해 도어 패널을 프레임에서 분리할 수 있습니다. 이 설계는 분해 효율성과 정밀도를 크게 향상시킵니다. 리프트 오프 힌지의 정의와 작동 원리에 대한 자세한 설명은 다음을 참조하세요. 소개 섹션.

기술자가 도어 패널을 살짝 들어올려 프레임에서 분리하기만 하면 몇 초 안에 제거할 수 있습니다. 따라서 기존 경첩에 비해 유지보수 시간과 운영 복잡성이 줄어듭니다.

리프트 오프 힌지란 무엇인가요?

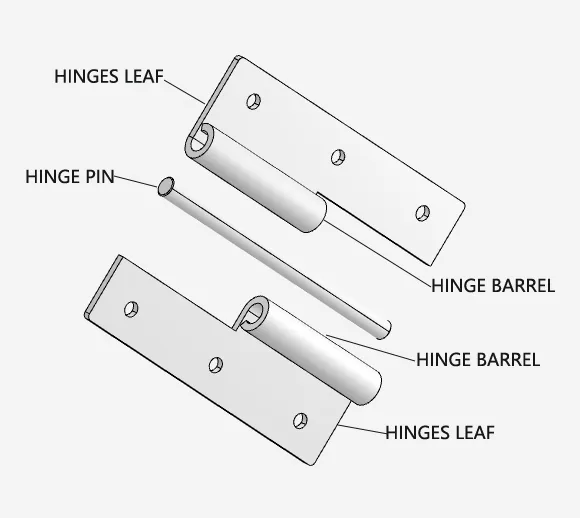

힌지 리프, 힌지 핀 및 힌지 배럴을 보여주는 리프트 오프 힌지 다이어그램.

리프트오프 힌지는 일반적으로 고정 핀으로 도어 프레임에 장착되는 힌지 리프와 도어 패널에 부착되어 속이 빈 힌지 배럴을 형성하는 힌지 리프 두 개로 구성된 특수 힌지 구조입니다.

설치 시 두 개의 잎이 핀을 통해 연결되어 회전 가능한 구조가 만들어집니다. 표준 더블 리프 힌지와 달리 리프트오프 힌지는 수직으로 들어 올리면 도어 패널이 핀에서 분리되어 쉽게 분리할 수 있습니다.

즉, 한 잎은 프레임에 고정되어 있고 다른 잎은 도어에 부착된 상태로 유지됩니다. 도어 패널을 위로 들어 올리면 두 개의 잎이 자동으로 분리되어 빠르게 제거할 수 있습니다.

이 기능은 추가 도구 없이도 일상적인 유지보수를 간소화하기 때문에 '탈착식 힌지' 또는 '핀 릴리스 힌지'라는 이름을 얻기도 합니다.

핵심 구성 요소는 다음과 같습니다:

힌지 잎: 하나는 도어 프레임에, 하나는 도어 패널에 장착됩니다.
핀: 프레임 측면 리프에 영구적으로 고정되어 피벗 포인트를 제공합니다.
힌지 아이: 도어 리프의 힌지 플레이트에 핀과 맞물리는 빈 구멍이 있는 부분입니다.

일반적인 재질로는 스테인리스 스틸, 알루미늄 합금, 탄소강 등이 있습니다.

아연 도금, 분말 코팅 또는 전기 도금을 통해 내식성을 향상시킬 수 있습니다.

예를 들어

리프트오프 힌지는 열림 방향에 따라 왼쪽 열림형과 오른쪽 열림형으로 다시 분류됩니다:
힌지 쪽을 바라보고 문 바깥쪽에 서서 힌지가 문 왼쪽에 있으면 왼쪽 열림 유형을 선택하고, 반대로 왼쪽에 있으면 오른쪽 열림 유형을 선택합니다.

작동 원리

회전 이동:

도어 패널은 프레임 측면에 고정된 핀 샤프트를 통해 도어 프레임에 연결되어 표준 힌지처럼 열고 닫을 수 있습니다. 두 세트의 힌지(상부 및 하부)가 도어의 무게를 지탱하여 핀을 중심으로 회전하여 열 수 있도록 합니다.

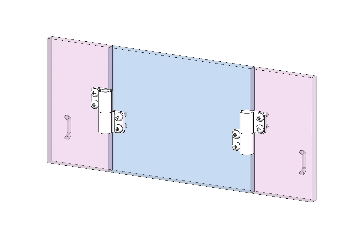

도구 없이 도어를 제거하는 수직 리프트 오프 모션.

들어올리기 및 분리:

도어 패널을 분리하려면 도어를 수직으로 위로 들어올리기만 하면 됩니다. 이렇게 하면 도어 패널의 힌지 핀이 프레임 힌지의 핀에서 분리되어 도어 패널이 자동으로 분리됩니다. 이 "도구가 필요 없는" 메커니즘 덕분에 분해가 매우 간편해집니다.

중력 정렬:

도어 패널이 내려와 피벗 핀과 정렬되면 중력에 의해 자동으로 위치가 조정됩니다. 핀이 힌지 핀 구멍에 다시 들어가 연결이 완료되면 도어가 닫힐 때 정확하게 다시 정렬됩니다.

안전 메커니즘:

일부 리프트오프 힌지에는 홈 잠금 또는 포지셔닝 핀 구조가 통합되어 있어 실수로 도어가 미끄러지는 것을 방지합니다. 예를 들어 도어가 고정되지 않은 경우 포지셔닝 핀이 도어의 들어올림 높이를 제한하여 작동 안전성을 높입니다.

이러한 구조적 시너지 효과로 리프트오프 힌지는 작동 중에 표준 힌지처럼 작동하면서 간단한 리프팅 동작을 통해 패널을 빠르게 제거할 수 있습니다. h에 대해 자세히 알아보기리프트 오프 힌지 작동 및 구성 요소 설계
소개 섹션에서

탈착식 힌지의 핵심 기능은 핀과 힌지 배럴의 상호작용으로, 사용 중에는 도어가 정상적으로 열리고 닫히며 유지보수 시에는 도구 없이 도어 패널만 들어 올리면 분해할 수 있습니다.

리프트오프 힌지와 기존 힌지 비교

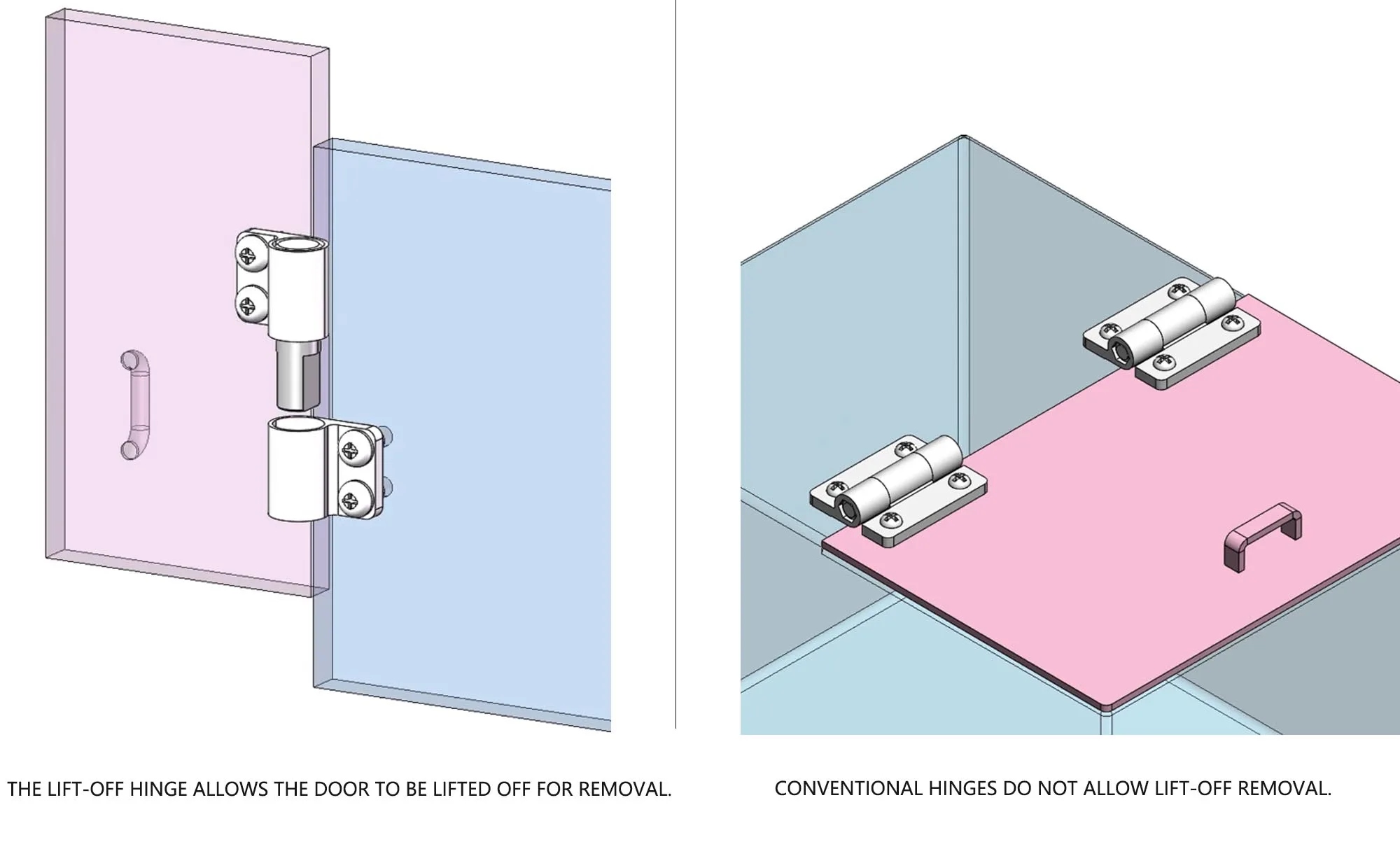

리프트오프 경첩과 기존 경첩의 구조적 및 기능적 비교

리프트오프 힌지는 구조와 기능 면에서 기존 힌지와 크게 다릅니다. 아래 표에는 주요 차이점이 요약되어 있습니다:

기능	탈착식 힌지	전통 경첩
제거 방법	수직 리프트 분리, 도구 필요 없음	분리를 위해 볼트를 풀거나 핀을 제거해야 합니다.
유지 관리 효율성	빠른 유지보수 작업, 시간 절약	도구가 필요한 시간 소모적인 유지보수
설치 유연성	유연한 조립/분해로 신속한 도어 패널 교체 가능	고정 설치, 한번 설치하면 제거가 불편함
적합한 애플리케이션	산업용 제어 캐비닛, 장비 인클로저, 컨베이어 도어 및 기타 잦은 분해가 필요한 경우	가정용 문, 경량 구조물 및 기타 고정 사용 시나리오
비용	재료 및 제조 복잡성으로 인해 약간 더 높습니다.	일반적으로 낮음

비교 결과 리프트오프 힌지는 유지보수 효율성과 사용 편의성 측면에서 상당한 이점을 제공하는 것으로 나타났습니다.

탈착식 힌지 설계로 기술자가 도어 패널을 빠르게 분리하고 다시 부착할 수 있어(추가 도구 없이 패널을 들어 올리기만 하면 됨) 수리 및 청소로 인한 가동 중단 시간을 크게 줄일 수 있습니다. 이는 잦은 유지보수나 부품 교체가 필요한 애플리케이션에 매우 중요합니다.

반대로 기존 경첩은 일반적으로 나사를 제거하거나 핀을 박아야 하는 번거로운 분해 과정을 거쳐야 하므로 효율성이 떨어집니다.

리프트오프 힌지는 비용이 약간 높지만, 운영 효율성이 향상되고 가동 중지 시간이 줄어들어 산업용 애플리케이션에서 더 큰 가치를 제공하는 경우가 많습니다.

디자인 및 선택 고려 사항

탈착식 경첩을 선택할 때는 다음 요소를 종합적으로 평가하세요:

부하 용량 요구 사항:

도어 무게와 치수를 기준으로 힌지 하중 등급을 선택합니다. 무거운 문은 여러 개의 힌지 세트를 사용하여 지지해야 하며 고강도 모델을 사용해야 합니다. 힌지 하중 분류 및 내구성 테스트 절차는 다음과 같은 공인 표준에 정의되어 있습니다. ANSI/BHMA A156.1및 DIN EN 1935에서 도어 질량, 사용 빈도 및 내구성 요구 사항에 따라 경첩을 선택하는 방법에 대한 지침을 제공합니다.

재료 선택:

환경 조건에 따라 소재 선택이 결정됩니다. 습하거나 화학적으로 부식성이 있는 환경에는 스테인리스 스틸(예: 304 또는 316 등급)을 사용하는 것이 좋습니다. 무게에 민감하거나 비용이 중요한 애플리케이션은 무게를 줄이기 위해 알루미늄 합금(양극산화 처리)을 사용할 수 있습니다. 표준 산업 환경에서 탄소강 힌지는 강도는 높지만 녹 방지를 위해 아연 도금 또는 스프레이 코팅이 필요합니다.

문 열림 방향:

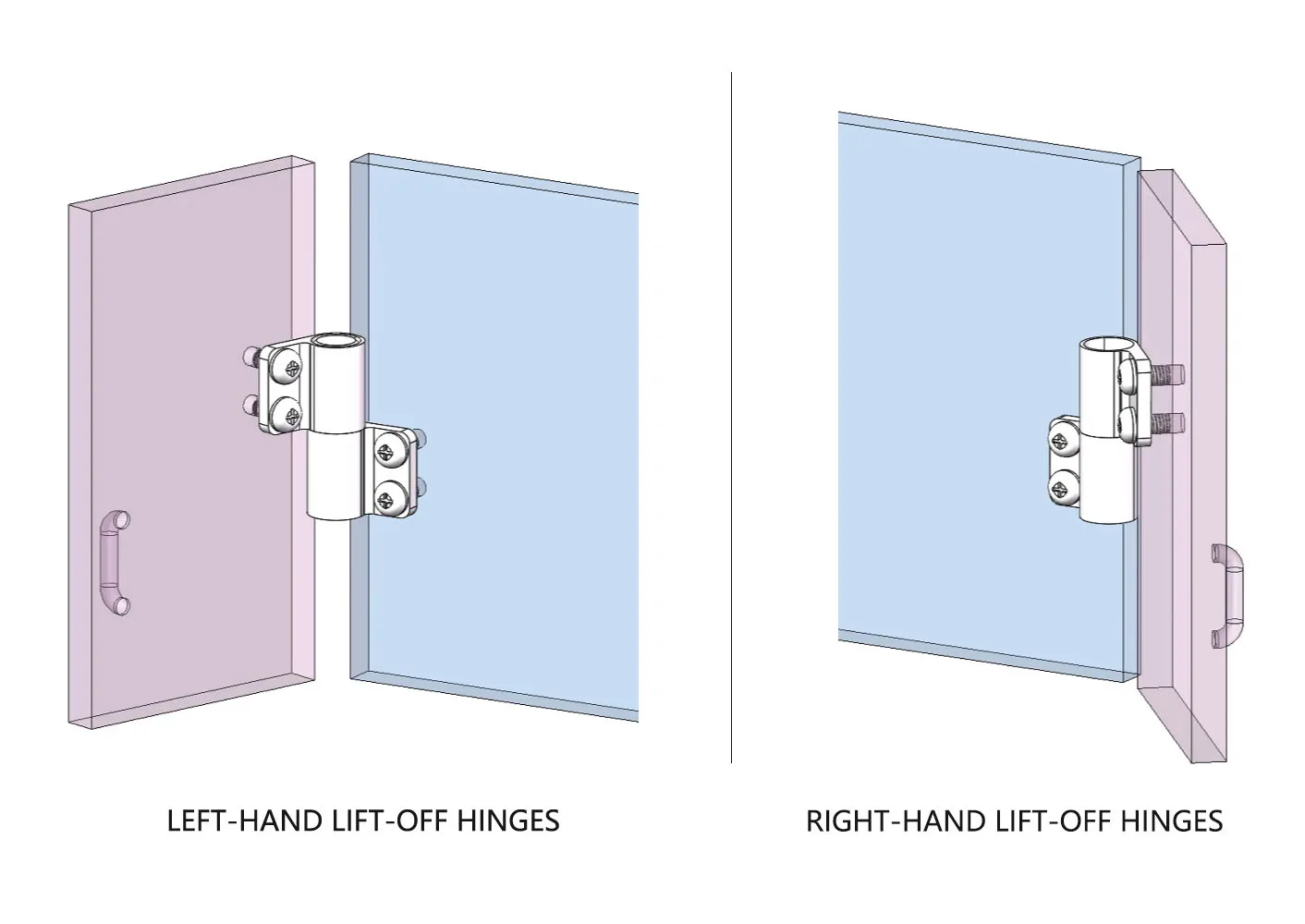

왼쪽 및 오른쪽 힌지 방향 결정하기

문이 열리는 방향에 따라 왼쪽 또는 오른쪽 경첩을 선택합니다. 일반적으로 문 밖에 섰을 때 경첩이 왼쪽에 있으면 왼쪽 경첩이고, 그렇지 않으면 오른쪽 경첩입니다. 선택 시 항상 열리는 방향을 확인하여 설치 후 올바르게 정렬되도록 하세요.

설치 방법:

리프트오프 힌지는 일반적으로 용접 또는 나사 장착 설치 방식을 제공합니다. 용접식 경첩은 용접을 통해 프레임에 고정되며, 일반적으로 더 무거운 하중을 견디는 도어에 사용됩니다. 나사 장착형 경첩은 나사를 사용하여 고정하므로 설치 및 교체가 간편합니다.

일부 힌지에는 사전 설치된 핀 메커니즘이 포함되어 있어 필요할 때 도어를 빠르게 제거할 수 있습니다. 캐비닛 구조와 유지보수 요구 사항에 따라 선택해야 합니다.

표면 처리:

표면 처리는 힌지 내식성을 향상시킵니다. 일반적인 옵션으로는 아연 도금, 크롬 도금, 파우더 코팅, 아노다이징 등이 있습니다.

예를 들어 아연 도금 또는 파우더 코팅이 된 스테인리스 스틸 경첩은 실외 또는 화학적 환경에 선호됩니다. 광택 또는 크롬 도금 마감은 실험실이나 의료 장비에 적합하며 세척성과 미관을 개선합니다.

유지 관리 권장 사항:

장기간 안정적으로 작동하려면 힌지 핀과 움직이는 부품을 정기적으로 청소하고 윤활유를 바르세요. 깨끗한 천으로 먼지와 때를 제거하고 녹이 스는 부분이 있으면 즉시 제거하세요. 핀 표면에 적절한 윤활제(예: 실리콘 또는 기계 오일)를 발라 녹을 방지하고 부드럽게 움직일 수 있도록 하세요.

표면이 심하게 벗겨지거나 도어가 처지는 경우 즉시 경첩을 교체하세요.

요약하면, 경첩을 선택할 때는 도어 매개변수, 환경 조건 및 사용 요구 사항을 종합적으로 평가하여 적용 시나리오와의 호환성을 보장하는 적절한 사양을 결정적으로 선택해야 합니다.

일반적인 애플리케이션 시나리오

리프트오프 힌지는 효율적인 분해와 높은 하중 용량을 제공하므로 다음과 같은 시나리오에 널리 적용할 수 있습니다:

산업용 제어 캐비닛 및 인클로저:

잦은 유지보수나 부품 교체가 필요한 전기 캐비닛, 배전함, 자동화 장비 인클로저에서 리프트오프 힌지를 사용하면 도어 패널을 신속하게 제거할 수 있어 수리를 위한 가동 중단 시간을 최소화할 수 있습니다.

의료 및 실험실 장비:

의료 기기, 클린룸 장비 또는 실험실 흄 후드는 정기적인 소독과 정밀 청소가 필요합니다. 이러한 환경의 경우 구성 요소는 다음을 준수해야 합니다. EHEDG 또는 FDA 위생 설계 가이드라인을 준수하여 세척성과 내식성을 모두 보장합니다. 리프트오프 힌지는 철저한 멸균 및 부품 교체를 위해 도어 패널을 쉽게 분리할 수 있어 멸균 환경의 무결성과 청결을 보장합니다.

운송 장비:

경첩이 도어 패널 무게를 지탱하고 점검을 위해 자주 분해해야 하는 트럭, 컨테이너, 선박 격실 및 중장비에 사용됩니다. 화물 도어, 해치 도어 등의 리프트오프 힌지는 손상된 패널을 신속하게 교체하거나 유지보수 점검을 용이하게 합니다.

건축 및 디스플레이 설비:

예를 들어 탈착식 내부 파티션 도어, 디스플레이 캐비닛 도어 또는 특수 가구 도어가 있습니다. 리프트오프 힌지를 사용하면 매끄럽고 미니멀한 디자인을 구현하는 동시에 큰 물건을 옮길 때 임시로 패널을 제거하여 통로를 넓힐 수 있습니다.
이러한 시나리오에서 리프트오프 힌지의 주요 장점은 편의성과 신뢰성입니다.

자주 묻는 질문(FAQ)

질문: 왼쪽으로 열리는 경첩을 사용할지 오른쪽으로 열리는 경첩을 사용할지 어떻게 결정하나요?

A: 문 바깥쪽에서 경첩 쪽을 바라보고 서세요. 경첩이 도어의 왼쪽에 있는 경우 왼쪽으로 열리는 경첩을 사용하고, 오른쪽에 있는 경우 오른쪽으로 열리는 경첩을 사용합니다. 설치하는 동안 핀이 도어 프레임 쪽에 있는지 확인하세요. 그렇지 않으면 도어 패널이 올바르게 정렬되지 않을 수 있습니다.

Q: 리프트오프 힌지가 무거운 문을 지탱할 수 있습니까?

A: 예. 시중에는 다양한 하중 용량의 리프트오프 힌지가 판매되고 있습니다. 도어 패널의 무게에 맞는 힌지 모델을 선택하고 여러 개의 힌지를 사용하여 하중을 분산시켜 무거운 도어에 적합하도록 하세요.

Q: 리프트오프 힌지는 실외 또는 습한 환경에 적합합니까?

A: 예. 부식 방지 스테인리스 스틸 힌지(예: 316 스테인리스 스틸) 또는 특수 부식 방지 처리된 힌지를 권장합니다. 304 스테인리스 스틸은 습도가 높거나 염분이 많은 환경, 까다로운 해양 또는 화학적 환경에서는 녹이 슬 수 있다는 점에 유의하세요, 316 등급 소재가 선호됩니다..

질문: 도어 패널을 제거하는 데 필요한 도구가 있나요?

A: 추가 도구가 필요하지 않습니다. 분리형 힌지 설계로 기술자가 도어 패널을 직접 들어 올려 힌지 어셈블리에서 분리할 수 있습니다. 패널이 떨어져 부상을 입지 않도록 들어 올릴 때 도어 무게를 적절히 지지해야 합니다. 다시 설치하려면 패널을 핀 위치에 맞추고 부드럽게 제자리에 내려놓습니다.

Q: 리프트오프 경첩은 어떤 산업에서 일반적으로 사용되나요?

A: 리프트오프 힌지는 배전 캐비닛, 산업 자동화 장비, 의료 기기, 운송 차량, 통신 캐비닛 등 여러 분야에서 널리 사용되고 있습니다. 잦은 접근, 청소 또는 패널 교체가 필요한 모든 장비는 탈착식 경첩의 편리함을 누릴 수 있습니다.

결론

리프트오프 힌지의 설계 원리와 작동 메커니즘을 이해하면 엔지니어와 기술자가 장비 유지보수 효율성과 사용자 경험을 개선하는 데 도움이 됩니다.

혁신적인 핀 축 구조의 탈착식 힌지를 통해 도구 없이도 효율적으로 설치 및 제거할 수 있으며 내구성과 다용도성을 보장합니다.

이러한 설계로 장비 유지보수가 더욱 편리하고 안전해져 다양하고 복잡한 환경의 요구 사항을 충족할 수 있습니다.

설계자는 도어 패널 무게, 환경 조건 및 작동 요구 사항을 신중하게 고려하여 리프트오프 힌지의 장점을 최대한 활용해야 합니다.

리프트오프 힌지의 설계와 기능을 이해하면 엔지니어와 조달 담당자는 적합한 힌지 제품을 더 잘 선택하여 효율적이고 안정적인 캐비닛 및 장비 시스템을 구축할 수 있습니다.
