토크 힌지의 처짐인가, 편차인가? 토크 손실 대 도어 처짐

기계가 출하될 당시 위치 조정 패널은 각도를 잘 유지하고 있었습니다. 하지만 이제는 작업자가 패널을 놓자마자 곧바로 움직이기 시작합니다. 토크 힌지를 교체하는 것이 당연한 해결책처럼 보일 수 있지만, 눈에 보이는 움직임만으로는 고장 난 부품을 정확히 파악할 수 없습니다. 힌지의 출력 능력이 저하되었을 수도 있고, 패널에 가해지는 하중이 변했을 수도 있습니다. 케이블 하네스가 이동 경로의 일부 구간에서 당겨지고 있을 수도 있습니다. 장착 구조가 어긋났을 수도 있습니다. 또는 힌지의 토크는 정상적으로 작동하는데도 도어 전체가 처지고 있을 수도 있습니다.

이러한 현상들은 모두 비공식적으로 “토크 힌지 처짐”이라고 설명할 수 있습니다. 그러나 이들은 동일한 공학적 문제는 아닙니다. 이 페이지에서는 토크 힌지 드리프트 방아쇠를 뗀 후 의도하지 않은 각도 이동 및 예비 탄약에 대비하여 도어 처짐 문, 경첩 선, 프레임 또는 장착 형상의 물리적 변경을 위해.

진단 기준: 패널이 안정적인 힌지 축을 중심으로 회전하고, 가해지는 하중 조건이 파악되었으며, 현재의 유지 거동을 정의된 기준과 비교할 수 있게 될 때까지는 이를 토크 감쇠로 간주해서는 안 됩니다. 힌지 선이나 도어의 형상이 변형된 경우, 먼저 해당 구조적 문제를 해결해야 합니다.

먼저 모션의 이름을 지정하세요

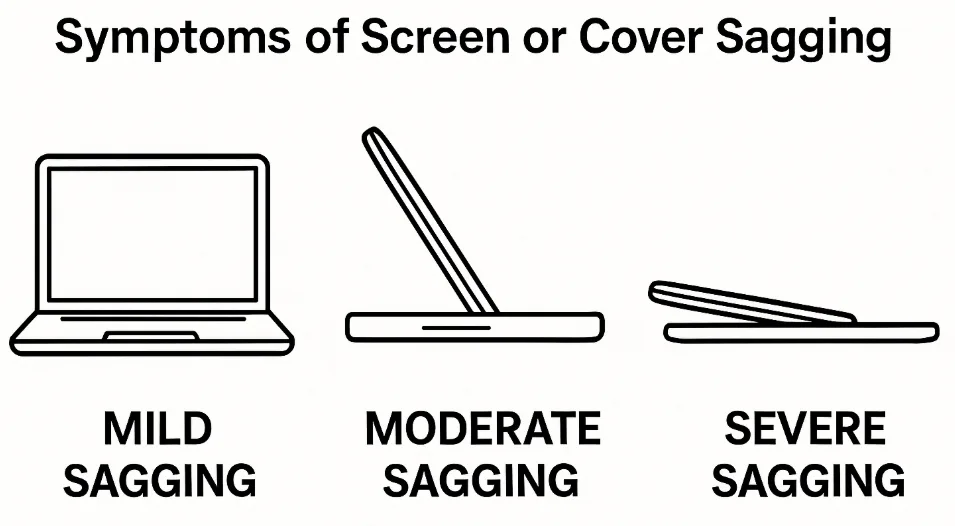

가장 먼저 주목해야 할 점은 “경첩이 약하게 느껴진다”는 사실이 아닙니다. 손으로 가한 힘이 사라진 후 움직이는 부위가 어떻게 반응하는지가 중요합니다. 느린 회전, 짧은 반동, 느슨한 각도 밴드, 문 전체의 아래쪽 이동 등은 각각 서로 다른 원인을 시사합니다. 이러한 현상들을 하나의 증상으로만 간주하면 불필요한 조정이나 부품 교체를 초래할 수 있습니다.

관찰된 행동	기술 설명	그것이 시사하는 바는	이것이 증명하지 못하는 것

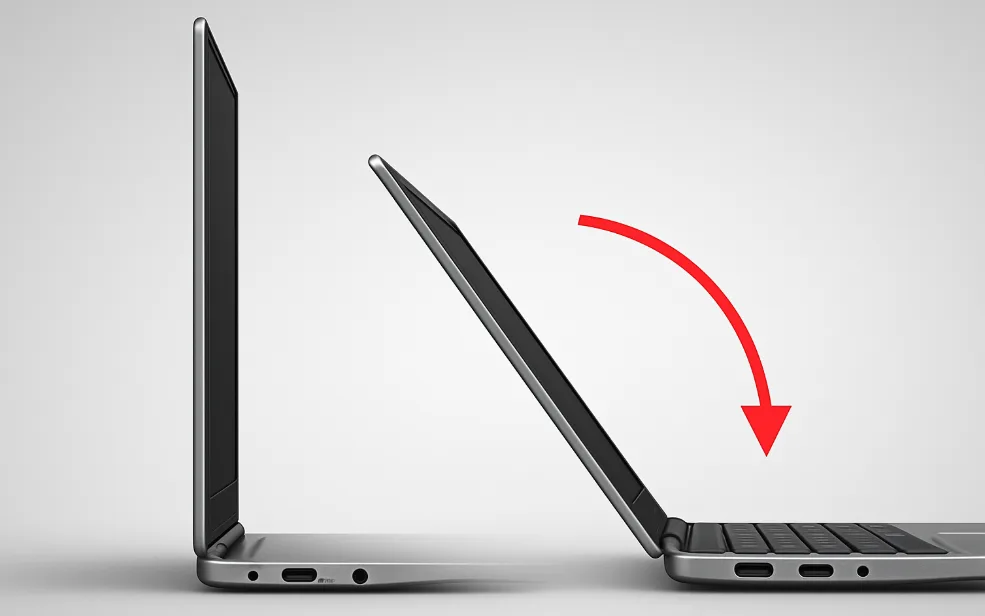

패널은 풀린 후에도 한 방향으로 계속 회전합니다.	피벗을 중심으로 한 각도 편차	해당 각도에서 필요한 외부 모멘트가 사용 가능한 정적 유지 토크를 초과합니다.	이는 경첩 자체가 마모되었다는 것을 증명하지는 않습니다
패널이 약간 뒤로 이동한 뒤, 그 상태를 유지합니다.	탄성 복귀	케이블, 씰, 래치, 하우징 또는 브래킷이 복원될 때 축적된 에너지가 방출될 수 있습니다.	이는 자동으로 발생하는 지속적인 토크 손실이 아닙니다.
패널이 저항선이 형성되기 전까지 약한 횡보 구간을 지나간다	백래시 또는 연결 간극	샤프트 연결부, 체결 부품, 브라켓, 구멍 또는 주변 구조물에 유격이 있을 수 있습니다.	자유 회전 토크와 유지 토크는 서로 다른 특성입니다.
움직임이 거칠거나, 간헐적이거나, 방향에 따라 달라집니다.	바인딩, 스틱-슬립, 또는 방향성 불균형	축 오차, 블레이드 변형, 마찰 불안정성 또는 외부 측면 하중이 발생했을 수 있습니다.	거친 힌지가 반드시 저토크 힌지인 것은 아니다
문 높이, 문틀 폭 또는 걸쇠 위치 변경	문틀의 처짐	하중 전달 경로, 장착 지점, 프레임 또는 경첩의 형상이 변했습니다.	이는 토크 출력만으로는 진단할 수 없습니다.

패널을 조작자의 시점뿐만 아니라 고정된 기준점에서 관찰해야 합니다. 경첩 축과 일직선으로 배치된 카메라를 사용하면 각도 이동을 확인할 수 있으며, 도어 가장자리, 틈새, 래치를 보여주는 두 번째 시점을 통해 수직 변위를 파악할 수 있습니다. 단 하나의 시점만 기록될 경우, 회전과 평행 이동을 혼동하기 쉽습니다.

축의 방향에 따라 진단 결과가 달라집니다. 수평축을 중심으로 회전하는 덮개, 디스플레이 또는 HMI의 경우, 중력은 일반적으로 해당 축을 중심으로 모멘트를 발생시킵니다. 수직 경첩축을 가진 측면 개방형 도어의 경우, 중력은 주로 수직 구조 하중으로 작용하며, 이상적으로 수직인 축을 중심으로 동일한 개폐 모멘트를 발생시키지 않습니다. 수직 축을 가진 도어가 풀린 후 흔들린다면, 경첩 축의 기울기, 케이블, 씰, 바람, 래치 및 기타 작용하는 힘을 점검하십시오. 도어가 처지거나 문틀의 틈새가 변하는 경우, 구조적 처짐으로 판단하십시오.

경첩 축에서 시작하세요

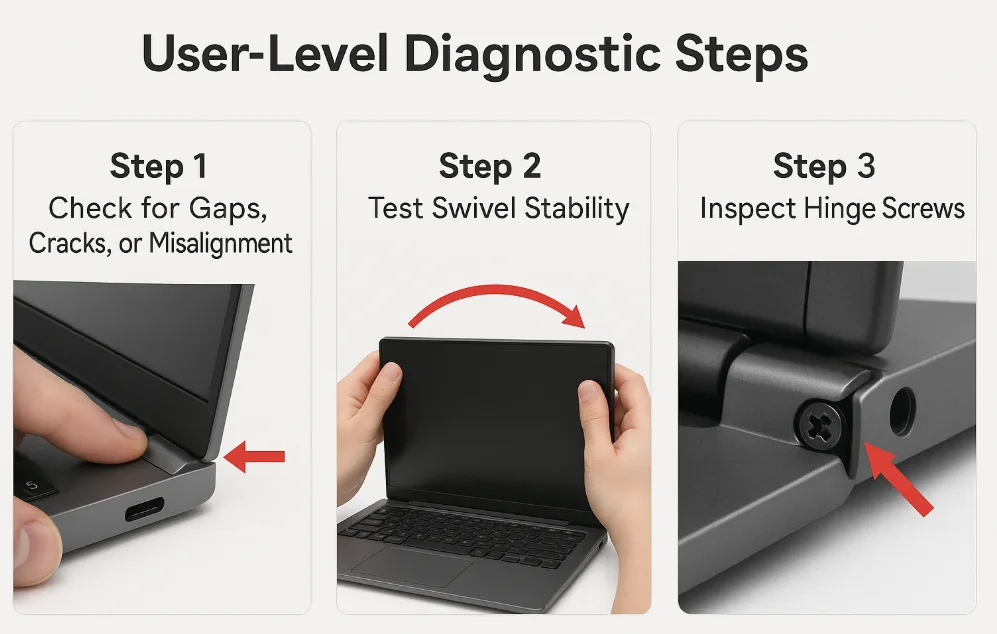

토크 힌지는 설치 기하학적 구조가 안정적인 것으로 확인된 후에야 비로소 정확하게 평가할 수 있습니다. 1차 선별 검사 시에는 실험실 장비를 사용하여 축을 측정할 필요는 없으나, 검사 시에는 고정된 기준점을 사용해야 합니다. 패널의 날개 부분에 표시된 마크의 이동, 패널 주변의 틈새 변화, 래치 위치의 어긋남, 고정座에서 벗어난 패스너 머리, 또는 패널을 놓았을 때 휘어지는 브래킷 등을 확인하십시오.

움직이는 부품을 안전하게 지지하십시오. 지지대가 없는 덮개가 작업자, 배선, 공구 또는 인접한 장비 위로 떨어질 위험이 있는 곳에서는 손을 떼고 드리프트 관측을 수행하지 마십시오.
고정 참조를 선택하십시오. 프레임, 장착 기준선, 경첩 중심선, 문틀 틈새, 그리고 래치 위치를 활용하십시오. 움직이는 패널에 표시된 표시만으로는 회전과 구조적 움직임을 구분할 수 없습니다.
정해진 각도에서 발사하십시오. 방향, 대략적인 각도, 그리고 움직임이 지속되는지, 지연되는지, 간헐적인지, 아니면 소폭의 회복에 그치는지를 기록하십시오.
장착 구역을 주의 깊게 살펴보세요. 리프 리프트, 브래킷의 휨, 구멍의 이동, 코팅의 압축 또는 간격 변화는 설치된 구조물이 해당 현상에 기여하고 있음을 의미합니다.
지오메트리가 이동할 경우 토크 감쇠 분기를 중지하십시오. 축이나 도어 위치가 변경된 경우, 경첩의 내부 출력 문제라고 단정하기 전에 반드시 장착 또는 구조 검토를 거쳐야 합니다.

문 하단 가장자리가 바닥에 끌리거나, 문틀과의 틈새가 변하거나, 걸쇠가 걸리려면 문을 들어 올려야 하는 문은 더 넓은 범주에 속합니다. 경첩 처짐 진단. 이 항목은 해당 구조적 가지가 분리된 후에도 의도하지 않은 각도 변위가 남아 있는 경우에만 이어집니다.

실패의 시간적 흐름이 바로 증거다

문제가 언제 시작되었는지를 파악하면 근본 원인과 관련된 분기 전체를 배제할 수 있습니다. “지금은 편차가 발생한다”는 정보는 너무 부족합니다. “시제품 검토 단계에서는 문제가 없었지만, 최종 디스플레이 모듈을 설치한 후 편차가 발생했고, 그 이후로 계속 같은 현상이 나타나고 있다”는 정보는 구체적인 조치를 취할 수 있는 정보입니다. “고정 나사를 조인 직후 움직임이 달라졌다”는 정보도 마찬가지입니다.

고장 발생 시점	더 유력한 후보	다음으로 찾아야 할 증거
첫 번째 완전 조립에 참석하다	초기 부하 불일치, 토크 방향 오류, 불완전한 사양 또는 설치 조건	해제된 힌지 구성, 패널 질량, 무게 중심, 방향, 힌지 개수 및 조립 기하학적 구조
최종 고정 나사를 조였을 때 나타났습니다	리프 당김, 축 오차, 브래킷 뒤틀림 또는 패스너 스택 이동	이동 전/후, 리프 장착, 장착 기준면 및 동일 축 증거
화면, 손잡이, 커버, 케이블, 씰 또는 액세서리가 교체된 후 나타났습니다.	더 크거나 분포가 다른 외력 모멘트	최종 조립 시 질량, 새로운 무게 중심, 케이블 배선, 개스킷 하중 및 각도별 거동
그 외의 서비스 조건은 변함없는 상태에서 점진적으로 개발되었다	토크 저하 의심, 점진적인 관절 이동 또는 구조적 침하	초기 참조 정보, 현재 토크 측정 결과, 검사 흔적, 정비 이력 및 온도 상태
뜨겁거나 차가울 때, 또는 온수 목욕 후에야 발생합니다.	조건에 따른 마찰 또는 외부 시스템의 힘	관측 시점의 온도, 체류 시간, 토크 방향, 재료 팽창, 씰 및 케이블의 거동
충격, 과부하, 걸림 현상 또는 비정상적인 소음이 발생한 후 갑자기 시작됨	구조적 손상, 체결부의 이동, 고정 실패 또는 부품 손상	조정 작업을 수행하기 전에 해당 조립체를 정상 사용에서 제외하고 점검하십시오.

주기별 계수 조사는 실제로 기록된 경우에만 타임라인을 뒷받침할 수 있습니다. 기계의 사용 연수를 바탕으로 추정한 수치는 카운터, 유지보수 기록 또는 통제된 시험 결과와 동등한 가치가 없습니다. 이력이 확인되지 않는 경우, 해당 제한 사항을 명시하십시오. “운용 중 토크 손실이 의심됨”이라는 주장은 타당하지만, 수치적 감소를 근거로 한 주장은 타당하지 않습니다.

토크 손실인가, 아니면 부하 증가인가?

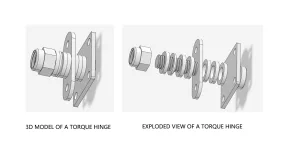

패널은 순 외부 모멘트의 크기가 설치된 힌지 시스템의 정적 지지 토크 한도를 초과하지 않는 한 정지 상태를 유지할 수 있습니다. 필요한 저항 모멘트가 관측된 조건에서 허용 한도를 초과하면 드리프트가 발생하기 시작합니다. 증상만으로는 어느 쪽이 변했는지 알 수 없습니다.

유지 조건: |M_외부(θ)| ≤ ΣT_{정적, 사용 가능, i}(θ, 방향, 온도, 시간)

M_외부(각도) = 중력, 케이블, 씰, 래치 및 기타 작용하는 힘에 의한 부호 있는 모멘트의 합

이러한 관계는 진단적 성격일 뿐, 완전한 선택 계산을 대체할 수는 없습니다. 이는 서로 다른 두 가지 변경 사항이 왜 동일한 가시적 결과를 만들어내는지 보여줍니다. 진정한 토크 감쇠는 감소합니다. T_{이용 가능}. 디스플레이가 무거워지거나, 배터리의 위치가 바뀌거나, 커버가 길어지거나, 케이블 경로가 변경되거나, 새로운 밀봉재가 사용되면 무게가 증가하거나 재배분됩니다. M_외부. 두 경우 모두, 방아쇠를 놓은 후 패널이 움직입니다.

중간 각도 갈등

명목상 힌지 값이 정확하더라도 완성된 패널은 이동 범위 중 일부 구간에서 여전히 어긋날 수 있습니다. 중력 모멘트는 방향에 따라 달라집니다. 케이블 루프는 닫힌 상태 근처에서는 힘을 거의 가하지 않다가, 중간 지점을 지날 때 가장 강한 힘을 발휘한 뒤, 완전히 열린 상태 근처에서는 힘이 풀릴 수 있습니다. 개스킷이나 래치는 끝점에서는 안정성을 제공하지만, 끝점 사이 구간에서는 아무런 도움이 되지 않을 수 있습니다. 따라서 닫힌 상태와 완전히 열린 상태만 테스트하면 설계를 좌우하는 각도를 놓칠 수 있습니다.

원래의 디스플레이는 그대로 유지되었으나, 더 무거운 터치 모듈과 개량된 케이블 차폐재가 장착된 후 위치가 어긋나기 시작한 HMI를 생각해 보자. 동일한 힌지 모델이라도 출시 당시의 부품 사양은 여전히 충족할 수 있다. 문제는 조립 요건이 변경된 것이다. 이를 동일한 공칭 토크를 가진 다른 제품으로 교체하더라도 동일한 문제가 재현될 것이며, 이러한 상태를 단순히 ‘마모’라고 규정한다면 시정 조치의 방향을 잘못 잡게 될 것이다. 이는 공학적 시나리오를 예시로 제시한 것이며, 고객 프로젝트 기록이나 제품 테스트 결과 주장이 아닙니다.

해당 문제가 첫 번째 완전 조립 시점에 발생했거나 하중 변화 이후에 발생한 경우, 질량, 무게중심 거리, 방향, 필요한 고정 각도 및 힌지 개수를 다음으로 반환하십시오. 토크 힌지 선정 검토. 이 페이지에서는 새로운 토크 값을 할당하지 않습니다.

현재의 토크 증거가 무엇을 입증할 수 있는가

토크 감쇠는 기준치에 대한 상대적인 변화입니다. 초기 값, 시험 곡선, 승인된 시료 또는 통제된 비교 기준이 없다면, 해당 경첩은 현재의 조립체를 지탱할 수 없다고 설명할 수는 있겠지만, 특정 양의 토크를 상실했다고 말할 수는 없습니다.

유용한 참고 자료 힌지, 토크 방향, 각도 또는 이동 범위, 측정 방법, 속도, 온도, 조건 설정, 그리고 해당 값이 단일 힌지, 한 쌍의 힌지, 또는 전체 조립체에서 도출된 것인지 여부를 명시합니다.
현재 시스템 현황 최종 하중이 가해졌을 때 정의된 각도에서 패널 전체가 견고하게 유지되는지 여부를 보여줍니다. 여기에는 케이블, 씰, 브라켓, 패널 강성, 체결 부품 및 쌍을 이룬 힌지 간의 상호작용이 포함됩니다.
구성 요소 측정 힌지 출력이 변했는지 여부를 판단하는 데 도움이 될 수 있지만, 이는 현재 방법이 기준 방법과 비교 가능한 경우에만 해당됩니다.

테스트 경계를 혼동하지 마십시오. 작업대에서 측정한 느슨한 경첩과 기계 내에서 관찰된 전체 패널은 서로 다른 시스템입니다. 설치된 상태의 결과에는 중력, 정렬, 접합부 움직임, 케이블, 씰, 구조적 유연성 등이 포함됩니다. 이러한 결과 간의 차이가 반드시 측정 오류인 것은 아닙니다.

부하와 기하학적 조건이 제어된 상태에서 힌지 출력이 감소했다는 것을 보여주는 비교 가능한 증거가 있다면, 기술적 원인과 예방 조치에 대한 논의를 다음으로 이어가십시오. 토크 감쇠 가이드. 내부 마찰 쌍에 의한 마모, 예압 변화, 재료 거동 및 수명 시험 결과 해석은 이 진단 페이지가 아닌 해당 섹션에 다루어져야 합니다.

방향, 각도 및 체류 시간

관측 조건이 명시되지 않은 토크 값은 진단적 증거로서 신뢰성이 떨어집니다. 동일한 조립체는 패널이 열리거나 닫히는 과정에서 해제 각도에 도달하는 방향에 따라 정지 방식이 달라질 수 있습니다. 이러한 차이는 경첩의 방향성 거동, 케이블이나 씰의 탄성 회복, 접합부의 유격이 흡수되는 현상, 또는 동작이 멈춘 후 변화하는 마찰 등을 반영할 수 있습니다. 두 가지 거동을 하나의 설명으로 평균화하지 말고, 접근 방향을 별도로 기록하십시오.

저울의 양쪽 모두에서 각도는 중요한 요소입니다. 패널의 중력 모멘트는 방향에 따라 달라지는 반면, 케이블, 개스킷, 래치 및 스톱은 이동 범위 중 일부 구간에서만 힘을 가할 수 있습니다. 따라서 힌지는 공급업체 기록에 사용된 벤치 각도에서는 문제가 없어 보일 수 있지만, 조립 시 적용되는 제어 각도에서는 파손될 수 있습니다. 비교 시에는 동일한 각도 기준과 동일한 설치 방향을 사용해야 합니다.

‘지연(Dwell)’은 즉각적인 반동과 지속적인 편차를 구분합니다. 약간 되돌아온 후 멈추는 패널은 중력에 의해 계속 움직이는 패널과는 다른 동작을 보입니다. 움직임이 시작되는 시점과 그 속도가 변하는지 여부를 기록하십시오. 이 기사를 바탕으로 일률적인 대기 시간을 정해서는 안 되며, 관찰 기간은 제품의 기능적 요구 사항과 기존 테스트 방법을 반영해야 합니다.

제품이 환경 적격성 평가를 거치지 않는 경우에도 온도는 기록에 포함되어야 합니다. 온도는 힌지 출력, 씰 강성, 케이블 유연성, 윤활제 거동 및 간극에 동시에 영향을 미칠 수 있습니다. 해당 조건들 간의 관계가 이미 정의되어 있지 않은 한, 실온 기준만으로는 저온 또는 과열된 조립품의 성능 저하를 입증할 수 없습니다.

기준값이 없는 경우에는 임의로 정한 허용 범위를 사용하는 대신, 통제된 비교를 실시해야 합니다. 모델, 방향, 조정 상태, 제조 개정판 및 시험 방법이 비교 가능한 경우, 보관 중인 승인된 시료나 동일한 출하 사양의 미사용 제품을 활용하는 것이 도움이 될 수 있습니다. 이러한 조건을 충족할 수 없는 경우에는 ‘공급업체 확인 필요’가 적용됩니다.

설치 작품은 부패를 흉내 낼 수 있다

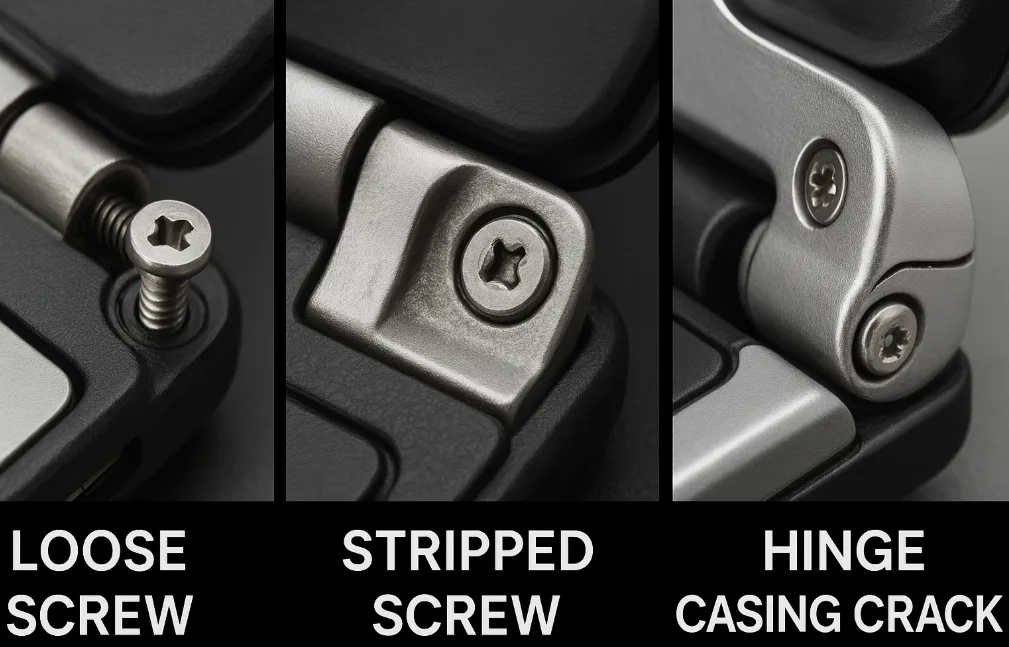

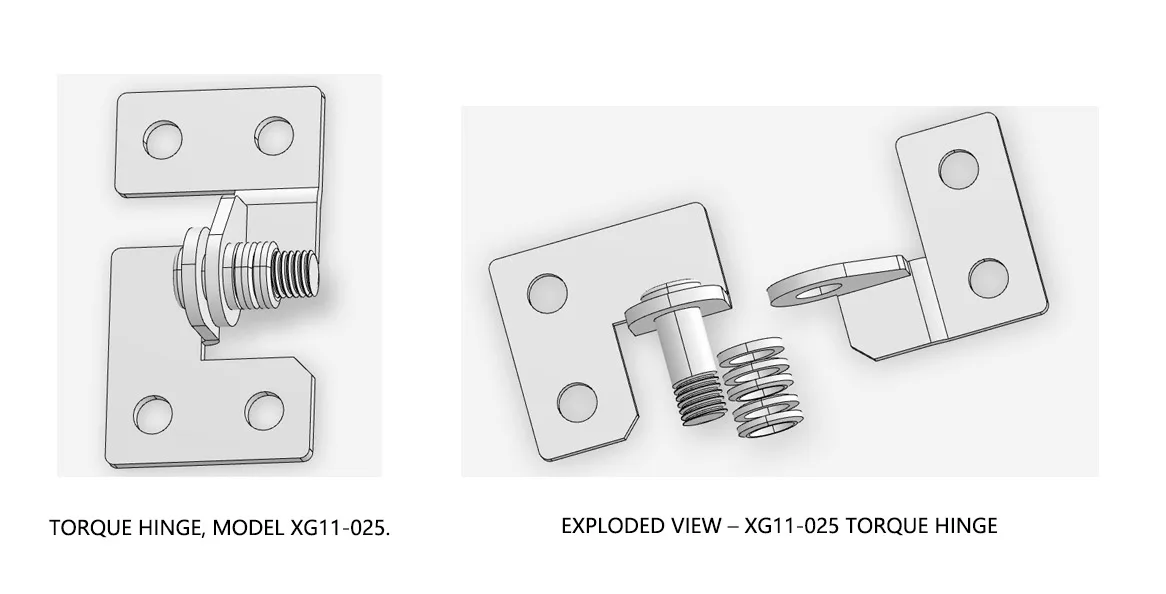

설치 과정에서 발생하는 편차는 육안으로 확인되는 나사의 풀림에만 국한되지 않습니다. 두 개의 문짝은 개별적으로는 평평하게 놓여 있을 수 있지만, 둘 다 조이면 공통 회전축이 어긋날 수 있습니다. 간극 구멍이 있으면 클램프 하중이 확보되기 전에 경첩이 움직일 수 있습니다. 얇은 브라켓은 경첩의 반작용으로 인해 휘어질 수 있습니다. 코팅이나 돌출된 구멍 가장자리는 초기 사용 후 처지는 유연한 접합부를 만들 수 있습니다. 이중 경첩 시스템의 경우, 축의 미세한 차이로 인해 한 유닛이 부품 테스트 시에는 전혀 발생하지 않았던 움직임과 측면 하중을 감당하게 될 수 있습니다.

조립을 시사하는 증거

패널은 최종 조임 전까지는 부드럽게 움직이지만, 조임 후에는 걸리거나 어긋나는 현상이 발생합니다.
시작 시의 움직임이나 유지 행동은 방향에 따라 달라진다.
한쪽이 다른 쪽보다 먼저 움직이기 시작하거나, 패널이 가로 방향으로 뒤틀립니다.
증거 흔적은 나사산, 와셔, 홈 또는 체결 부품의 이동을 나타냅니다.
힌지는 조립 상태에서 꺼냈을 때는 괜찮게 느껴지지만, 장착 후에는 느낌이 달라집니다.
프레임을 고정하거나, 덮개를 장착하거나, 인접한 고정 장치를 조이면 증상이 달라집니다.

2개의 경첩으로 구성된 조립체가 감출 수 있는 것

예비 하중 균형을 위해 두 개의 공칭 토크 값을 더할 수는 있지만, 이러한 산술적 계산만으로는 두 경첩이 의도된 대로 모두 작용한다는 것을 입증할 수는 없습니다. 한쪽 경첩은 예상되는 저항 토크를 발휘하기 전에 내부 또는 장착 간극을 흡수할 수 있습니다. 방향 지정형 또는 단방향 힌지가 의도된 토크 방향과 반대 방향으로 설치될 수도 있습니다. 두 힌지가 의도된 대로 움직임을 공유하기 전에 패널이나 브래킷이 비틀릴 수 있습니다. 축이 일치하지 않는 경우, 측정된 힘의 일부는 중력에 저항하는 데 쓰이기보다 조립체를 변형시키는 데 소모됩니다.

이로 인해 움직임 중 손의 힘이 강하지만, 풀었을 때 고정력이 약한 등 오해의 소지가 있는 조합이 발생할 수 있습니다. 조립체를 “너무 약하다”고 판단하고 토크가 더 높은 부품을 장착하면, 축 간 충돌 문제를 해결하지 못한 채 측면 하중만 증가시킬 수 있습니다. 패널의 뒤틀림, 한쪽의 동작 지연, 불균일한 접촉 자국, 방향 차이, 그리고 양쪽 날개가 완전히 고정된 후에만 나타나는 증상 등을 확인하십시오.

다른 힌지가 더 잘 작동하는지 확인하기 위해 하중이 가해진 힌지 하나를 제거해서는 안 됩니다. 그렇게 하면 검토되지 않은 모멘트가 남은 힌지와 그 장착 지점으로 전달될 수 있습니다. 모든 구성 요소 격리 시험에는 지지된 패널, 정의된 고정 장치, 그리고 해당 조립체에 적합한 공학적 계획이 필요합니다.

이러한 관찰 결과만으로는 정확한 허용 오차나 체결 부품 보정치를 파악할 수 없습니다. 다만 설치 경계가 관련되어 있음을 확인해 줍니다. 공개된 도면과 토크 힌지 설치 및 정렬 가이드 공통 축, 리프 장착, 체결 부품 및 최종 기능 점검을 위해.

조절 가능한 토크를 단순히 증가시키는 방식으로 움직이는 기하학적 구조를 보정해서는 안 됩니다. 예압을 높이면 패널이 일시적으로 멈출 수는 있지만, 동시에 사용자의 힘과 동일한 불안정한 마운트가 지탱하는 반작용력이 증가하게 됩니다. 조인트가 다시 안정되면 증상이 재발할 수 있습니다. 위치 제어 출력을 조정하기 전에 하중 경로를 먼저 수정해야 합니다.

토크 힌지 드리프트: 증거 및 향후 조치

가장 편리한 대체안이 아니라, 관찰 가능한 가장 강력한 패턴을 사용하십시오. 처음에는 여러 가지 가능성이 해당될 수 있습니다. 다음 단계에서는 하나의 분기만이 타당하게 남을 때까지 범위를 좁혀나가야 합니다.

관찰된 패턴	가장 타당한 분류	여전히 증거가 필요하다	다음 조치
한 방향으로 서서히 편향됨; 경첩 축과 틈새는 안정적임; 하중은 변함없음; 상태가 점차 악화됨	토크 저하 의심	정의된 조건 하에서 초기 토크와 현재 토크 또는 유지 각도에 대한 비교 가능한 증거	토크 유지 상태를 재검토하고, 구성 요소에 대한 증거가 없는 한 내부 원인으로 단정하지 마십시오.
첫 번째 완전한 빌드 이후 서서히 편차가 발생했으나, 기하학적 구조는 안정적임	초기 토크/부하 불일치 또는 각도 범위 충돌	최종 질량, 무게중심, 방향, 외력, 요구 각도 및 해제된 힌지 데이터	마모 원인 조사보다는 선정 검토로 되돌아가기
액세서리, 케이블, 씰, 스크린 또는 커버가 교체된 후 드리프트 현상이 발생했습니다.	변경된 외력 모멘트	대량 분배 전후 및 각도별 시스템 힘	전체 조립체 하중 사례를 업데이트합니다
긴축 과정에서 행동이 변화했거나 방향에 따라 큰 차이를 보임	시공으로 인한 상태	리프 시팅, 공통 축, 브래킷 강성, 체결부의 이동, 조립 전후의 거동	감쇠를 측정하기 전에 조립체 경계를 수정하십시오.
문 높이, 문틀 폭 또는 걸쇠 위치가 변경되었습니다.	문틀의 처짐	장착 영역, 프레임, 기판, 핀 및 하중 경로 검사	구조물 처짐 진단 절차
소폭 반등 후 안정세를 유지	외부 요소에 의한 탄성 회복	이동 범위 전반에 걸친 케이블 루프, 개스킷, 래치, 스톱, 하우징 및 브래킷의 동작	복원력을 분리하고, 이를 연속적인 토크 감쇠로 분류하지 마십시오.
느슨한 각진 띠가 나타나고 그 뒤를 이어 정상적인 저항이 나타남	백래시 또는 연결 간극	경첩 마찰이 작용하기 전에 어떤 인터페이스가 먼저 움직이는가	샤프트 연결부, 체결 부품, 구멍, 브라켓 및 고정 장치를 점검하십시오.
드리프트는 특정 온도 조건에서만 발생합니다.	조건에 따른 출력 또는 시스템 부하	해당 조건에 대한 온도, 체류 시간, 방향, 각도, 씰, 케이블 및 공급업체의 토크 데이터	프로젝트별 환경 관련 증빙 자료 요청
갑작스러운 낙하, 균열, 펑 하는 소리, 눈에 띄는 변형 또는 잔류 변위	구조적 또는 부품 손상의 가능성	조립이 완료된 후 안전 조치가 취해진 상태에서 통제된 점검을 실시한다	정상적인 사용을 중단하고, 조정을 통해 증상을 감추려고 시도하지 마십시오.

이 매트릭스는 관측 결과를 자동으로 근본 원인의 증거로 전환해 주지는 않습니다. 대신 엔지니어에게 다음으로 어떤 증거에 주목해야 할지 알려줄 뿐입니다. 최종 판단을 내리기 위해서는 여전히 프로젝트별 조건 하에서 부품 비교, 도면 검토 또는 전체 조립체 테스트가 필요할 수 있습니다.

한 번에 하나의 경계만 변경하세요. 한 번의 시도에서 고정 장치를 조이고, 조정 가능한 토크를 높이며, 케이블 경로를 변경하고, 부속품을 제거하면 드리프트 현상이 멈출 수는 있겠지만, 그 결과만으로는 어떤 변경 사항이 문제를 해결했는지 파악할 수 없습니다. 초기 상태를 유지하고, 통제된 각 변경 사항을 기록하며, 다음 단계로 넘어가기 전에 동일한 릴리스 관찰을 반복하십시오.

증상이 사라졌음을 입증하십시오

패널이 특정 각도에서 고정된 상태로 유지되기 때문에 오류가 확인되지 않을 수 있습니다. 오류가 발생한 상황을 재현하십시오. 즉, 동일한 최종 패널, 부속품, 케이블 배선, 방향, 해제 방향, 온도 상태 및 관련 고정 각도를 유지해야 합니다. 원래 문제가 일정 시간 동안 정지한 후에만 발생했거나 특정 방향에서 접근할 때만 나타났다면, 재현 관찰 시 해당 조건도 포함시키십시오.

프로젝트에서 정의한 방출 각도와 관측 기간을 기록하십시오.
각 각도에 대해서는 원래 드리프트가 발생했던 방향에서 접근하고, 방향성 특성이 중요한 경우에는 반대 방향도 테스트해 보십시오.
경첩 축, 문짝의 장착 상태, 문틀 틈새, 래치와의 위치 관계, 패널 각도를 동시에 확인하십시오.
최종 경첩 수량, 고정 장치, 브라켓, 씰, 케이블 및 패널 부속품을 사용하십시오.
사용자의 움직임에 따른 조작 노력은 정적 유지와 별도로 기록해야 합니다. 패널을 고정해 놓았더라도 위치를 재조정하기가 지나치게 어려울 수 있습니다.
프로젝트에서 정의한 허용 한도를 사용하십시오. 이 문서는 보편적으로 적용되는 드리프트 각도, 체류 시간 또는 토크 유지율을 제시하지 않습니다.

경첩을 교체하는 것으로 증상이 해결된 것처럼 보인다면, 고장 원인이 확인될 때까지 제거한 부품과 교체 전후의 기록을 보관해 두십시오. 그렇지 않으면, 우연히 출력이 더 높은 부품으로 교체했을 경우 해결되지 않은 부하 문제나 장착 문제가 은폐될 수 있습니다.

검토 가능한 증거 자료 모음 만들기

공급업체는 경첩만 찍은 근접 사진만으로는 토크 감소를 부하 변화나 구조적 움직임과 구분할 수 없습니다. 이 유용한 패키지는 해당 현상을 전체 구동 시스템과 연결해 줍니다.

장비 또는 조립체 식별자
경첩 모델, 수정, 개수, 손잡이 방향 및 토크 방향
공장 출하 시 설정된 상태 또는 조정 가능한 상태 및 기록된 모든 조정 내역
피벗 및 무게 중심과 관련된 패널 도면 또는 치수
최종 조립 시의 질량, 베어 패널의 질량이 아님
부착된 디스플레이, 손잡이, 단열재, 커버, 케이블, 씰 및 래치
시야 내에 고정된 기준점을 둔 이격각 영상
두 개의 경첩 문짝, 고정 장치, 브래킷, 문틀 틈새, 그리고 걸쇠의 사진
증상이 언제 시작되었는지, 그리고 그 직전에 어떤 변화가 있었는지
초기 승인된 시료, 토크 기록 또는 비교 대상 장치 정보
작동 온도 및 관련 체류 조건
확인 가능한 경우, 정비 내역 또는 서비스 이력
충격, 과부하, 걸림, 소음 또는 과거 수리 이력
이미 시도해 본 조치와 그 조치로 인해 증상이 달라졌는지 여부

확실하지 않은 항목은 추정치 대신 ‘확인 필요’로 표시하십시오. 예비 진단을 통해 가장 가능성이 높은 분기를 파악할 수 있습니다. 엔지니어링 검토를 통해 아직 부족한 증거가 무엇인지 확인합니다. 샘플 또는 양산 승인은 별도의 작업이며, 이 문제 해결 기록을 통해 생성되지 않습니다.

진단을 바꾸는 질문들

토크 힌지 드리프트는 백래시와 같은 것인가요?

아닙니다. 드리프트란 외부 모멘트가 가용 정적 유지 토크를 초과하여, 힘이 풀린 후에도 각도 이동이 계속되는 현상을 말합니다. 백래시는 저항하는 접점이나 연결부가 맞물리기 전까지 발생하는 각도상의 유격입니다. 패널은 드리프트가 계속되지 않으면서 백래시만 나타날 수도 있고, 두 가지 현상이 모두 나타날 수도 있습니다.

중력이 동일한 개방 모멘트를 발생시키지 않더라도 수직축 도어가 어긋날 수 있습니까?

네. 수직축 도어는 경첩 축이 수직이 아니거나, 케이블, 씰, 바람, 래치 또는 기타 외력이 축을 중심으로 모멘트를 발생시키는 경우, 해제 후 회전할 수 있습니다. 도어의 처짐, 도어 틈새의 변화, 래치의 정렬 불량은 여전히 토크 감쇠가 아닌 구조적 처짐으로 간주해야 합니다.

조절식 토크 힌지는 흔들림이 멈출 때까지 단순히 조여도 될까요?

힌지 사용 설명서에 명시된 조정 범위, 잠금 방식, 하중 조건 및 장착 안정성이 확인된 후에만 진행해야 합니다. 예압을 높이면 관절의 움직임이나 하중 변화를 감출 수 있으며, 사용자가 가해야 하는 힘이 증가하고 힌지 장착부의 반력이 커질 수 있습니다. 고정 토크 힌지는 조정 가능한 힌지인 것처럼 개조해서는 안 됩니다.

토크 힌지 드리프트는 증상 범주에 속할 뿐, 구성 요소에 대한 확정적인 판단은 아닙니다. 안정된 축, 변하지 않는 하중, 통제된 관찰, 그리고 비교 가능한 기준이 있어야만 진단을 진정한 토크 감쇠로 이끌 수 있습니다. 기하학적 구조의 변화는 문제를 설치 상태나 구조적 처짐 쪽으로 이끕니다. 외부 모멘트의 변화는 문제를 전체 하중 조건으로 되돌립니다. 이러한 경계를 명확히 구분함으로써, 교체된 힌지가 실제 결함을 일시적으로 가리는 수단이 되는 것을 방지할 수 있습니다.

힌지 모델, 패널 도면, 최종 조립체 질량, 대략적인 무게 중심, 해제 각도 동영상, 힌지 라인 사진, 고장 발생 경과 시간, 그리고 초기 토크 또는 승인된 샘플 기록이 있다면 함께 제출해 주십시오. 이 자료를 통해 다음 검토 단계에서 교체용 하드웨어를 지정하기 전에, 제품 선정, 설치, 구조적 변위 또는 힌지 상태와 관련된 증거 자료 중 아직 누락된 부분이 있는지 확인할 수 있습니다.
