토크 힌지 대 가스 스프링 대 스프링 | TCO, 공간, 안전 비교

엔지니어는 종종 다음을 비교합니다. 토크 힌지, 가스 스프링및 기계식 스프링 세 가지 모두 패널의 움직임, 여는 힘, 사용자 안전에 영향을 미칠 수 있기 때문입니다. 하지만 이 세 가지 메커니즘은 단순한 일대일 방식으로 상호 교환할 수 없습니다. 각 메커니즘은 모션 제어 문제의 다른 부분을 해결합니다.

이 페이지는 비교 가이드일반적인 제품 소개가 아닙니다. 이 문서의 목적은 엔지니어가 실제 설계에서 토크 힌지, 가스 스프링, 스프링 또는 이 두 가지의 하이브리드 중 어떤 메커니즘이 더 나은 대체품인지 결정하는 데 도움을 주기 위한 것입니다. 더 광범위한 제품군 개요를 보려면 먼저 토크 힌지 페이지로 이동합니다.

잘못된 선택은 일반적으로 네 가지 오류 중 하나를 발생시킵니다. 패널이 제자리에 고정되지 않을 수 있습니다. 너무 많은 작동력이 필요할 수 있습니다. 예상보다 많은 설치 공간을 차지할 수 있습니다. 또는 처음에는 비용 효율적일 수 있지만 나중에 유지보수 및 교체 비용이 더 많이 발생할 수 있습니다. 그렇기 때문에 이 비교는 다음을 기준으로 해야 합니다. 기능, 총 소유 비용, 안전 및 공간 제약구성 요소 가격만 기준으로 하지 않습니다.

이 세 가지 메커니즘은 실제로 어떤 문제를 해결하고 있을까요?

세 가지 메커니즘은 모두 디자이너가 동력 액추에이터 없이 뚜껑, 커버, 스크린, 패널 또는 도어의 움직임을 관리해야 할 때 사용됩니다. 하지만 목표 기능은 다릅니다:

• 토크 힌지 주로 제어된 회전 저항과 프리스톱 위치 유지 기능을 제공합니다.
• 가스 스프링 주로 무거운 움직이는 부품에 대한 리프트 지원 및 댐핑을 제공합니다.
• 스프링 주로 진정한 위치 유지 없이 저비용의 반환력이나 균형 잡기 지원을 제공합니다.

따라서 첫 번째 엔지니어링 질문은 "어느 것이 더 나은가?"가 아닙니다. 맞습니다: 자세 유지, 리프트 지원, 저비용 복귀력 또는 조합이 필요하신가요?

한눈에 보는 빠른 비교

결정 요인	토크 힌지	가스 스프링	스프링
어떤 각도로도 고정 가능	예	아니요, 잠글 수 있는 유형이 아니면	아니요, 밸런스 포인트 근처 제외
리프트 지원	아니요	Strong	낮음에서 보통
모션 느낌	부드러운 마찰 기반	댐핑으로 부드럽게	댐핑이 거의 또는 전혀 없음
설치 공간	컴팩트	더 크고, 획과 대괄호 공간이 필요합니다.	다양하며 추가 연결 공간이 필요한 경우가 많습니다.
온도 감도	낮음에서 보통	높음	낮음
일반적인 최적 부하	중소형	중간에서 무거운	라이트에서 미디엄
유지 관리 부담	낮음	보통	낮음에서 보통
가장 적합	프리스톱 포지셔닝	헤비 리프트 지원	예산 중심의 간단한 메커니즘

토크 힌지가 가스 스프링 및 스프링과 다른 점

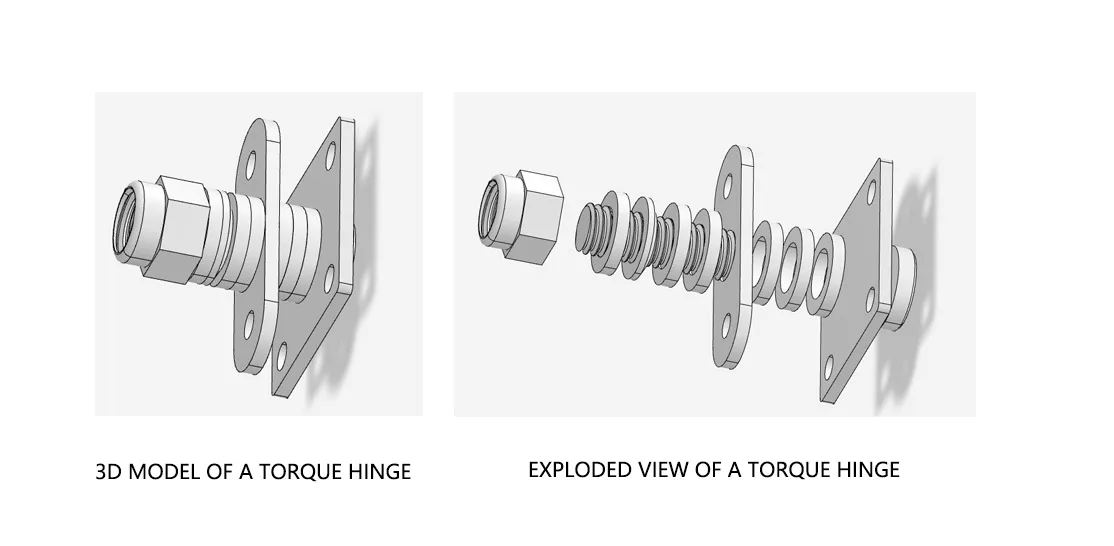

토크 힌지는 디스크, 스프링 와셔 또는 압축된 내부 인터페이스와 같은 마찰 요소를 통해 제어된 회전 저항을 생성하여 작동합니다. 토크 힌지의 주요 가치는 추가 소품, 래치 또는 지지대 없이도 패널을 사용자가 떠난 위치에 고정할 수 있다는 점입니다.

따라서 토크 힌지는 엔지니어링 요구 사항이 있을 때 가장 적합합니다:

• 프리스톱 모션
• 컴팩트한 설치
• 깨끗한 외관
• 소형 또는 중형 하중에서도 안정적인 각도 유지
• 예측 가능한 낮은 유지보수 성능

그들은 not 실제 리프트 지원을 제공합니다. 이것이 주요 경계입니다. 토크 힌지는 동작을 제어할 수는 있지만 뚜껑이나 패널이 크고 무거워질 때 사용자의 리프팅 노력을 상당 부분 제거할 수는 없습니다.

힌지 크기, 토크 범위 및 안전율을 선택하는 엔지니어의 경우, 당사의 토크 힌지 선택 가이드 이 비교를 읽은 후

가스 스프링이 더 나은 해답일 때

가스 스프링은 압축 질소를 사용하여 확장력을 생성하며, 종종 오일 댐핑과 결합하여 동작을 제어합니다. 가스 스프링의 엔지니어링 가치는 기본적으로 프리스톱 정밀도가 아닙니다. 주요 가치는 다음과 같습니다. 무거운 뚜껑, 커버, 도어에 대한 사용자 수고 감소.

가스 스프링은 일반적으로 디자인에 필요한 경우 더 나은 해답입니다:

• 높은 리프트 지원
• 무거운 패널을 여는 데 드는 노력 감소
• 제어된 개폐 속도
• 중간에서 무거운 커버 지원

단점은 가스 스프링은 포장 공간을 더 많이 차지하고 마운팅 지오메트리에 더 많이 의존하며 온도에 따라 힘이 더 분명하게 변한다는 것입니다. 또한 누출이나 힘의 이동은 일반적으로 단순한 조정이 아닌 교체를 의미하기 때문에 유지보수 모델도 달라집니다.

단순한 스프링이 여전히 의미가 있을 때

기계식 스프링은 디자인이 단순하고 예산이 빠듯하며 모션 요구 사항이 정교하지 않은 경우에도 여전히 유용합니다. 토션 스프링, 확장 스프링 또는 일정한 힘 스프링은 상대적으로 낮은 단가로 반동력 또는 부분 밸런싱을 제공할 수 있습니다.

스프링은 여전히 실용적인 선택입니다:

• 패널을 임의의 각도로 고정할 필요가 없습니다.
• 댐핑은 중요하지 않습니다.
• 메커니즘은 이동을 통한 힘 변화를 견딜 수 있습니다.
• 디자인이 비용에 민감한 경우

즉, 스프링은 종종 가장 저렴한 해답이지만 가장 세련된 해답은 아닙니다.

TCO 비교: 시간이 지남에 따라 어떤 옵션이 더 저렴할까요?

TCO 요인	토크 힌지	가스 스프링	스프링
초기 단가	Medium	중간에서 높음	낮음
설치 비용	낮음	중간, 지오메트리에 민감	연결 또는 대괄호가 필요한 경우 중간
교체 빈도	낮은 정격 사용량	누수 또는 힘의 이동으로 인해 교체가 필요할 수 있으므로 보통입니다.	피로와 스트레스 정도에 따라 낮음에서 보통까지
라이프사이클 예측 가능성	높음	보통	보통
일반적인 최적의 TCO 영역	중소형 프리스톱 시스템	사용자의 노력이 중요한 중량물 리프트 지원 시스템	저렴한 비용의 간단한 메커니즘

TCO 로직은 간단합니다. 시스템이 중소형이고 소형을 중시하며 프리스톱 동작이 필요한 경우, 토크 힌지가 단순 스프링보다 단가가 높더라도 전체 수명 주기에서 우위를 점하는 경우가 많습니다. 패널이 정말 무겁고 사용자가 들어 올리는 데 어려움을 겪을 경우 가스 스프링이 더 높은 비용을 정당화할 수 있는 경우가 많습니다. 디자인에 저렴한 비용의 반환력만 필요한 경우에는 스프링이 여전히 최고의 가치가 될 수 있습니다.

공간 비교: 패키징이 답을 바꾸는 이유

공간 계수	토크 힌지	가스 스프링	스프링
외부 하드웨어 가시성	낮음	일반적으로 표시됨	링크가 표시되거나 부분적으로 숨겨져 있는 경우가 많습니다.
브래킷 요구 사항	최소	예	종종 예
스트로크 또는 여행용 봉투	외부 스트로크 없음	전체 실린더 이동 공간 필요	스프링 및 링크 레이아웃에 따라 다름
컴팩트한 인클로저 적합성	강력한 이점	종종 제한됨	보통에서 나쁨

이것이 모니터 암, 의료용 디스플레이, 컴팩트 패널에서 토크 힌지가 가스 스프링보다 성능이 뛰어난 가장 큰 이유 중 하나입니다. 공간이 제한되어 있고 외부 지지 하드웨어가 바람직하지 않은 경우 토크 힌지가 확실한 디자인 이점이 있는 경우가 많습니다.

산업용 디스플레이 및 HMI 예제는 다음을 참조하십시오. 모니터 암의 토크 힌지 가이드.

유지 관리 비교: 무엇이 어떻게 실패할까요?

유지 관리 요소	토크 힌지	가스 스프링	스프링
일반적인 장애 모드	점진적인 토크 페이드	가스 누출 또는 힘 드리프트	피로, 힘 손실 또는 변형
현장 조정 기능	조정 가능한 유형에서 가능	일반적으로 교체 중심	제한적, 디자인에 따라 다름
일상적인 유지 관리 필요성	낮음	보통	낮음에서 보통
서비스 예측 가능성	높음	보통	보통

토크 힌지는 일반적으로 정확한 크기의 애플리케이션에서 더 예측 가능하게 노화됩니다. 가스 스프링은 성능이 매우 우수할 수 있지만 씰 마모, 누출 또는 온도로 인해 힘이 변하면 전체 교체가 해결책이 되는 경우가 많습니다. 스프링은 기계적으로 단순하지만 힘 곡선과 피로 거동은 여전히 엔지니어링 검토가 필요합니다.

안전 비교: 선택이 잘못되면 어떻게 되나요?

안전 문제	토크 힌지	가스 스프링	스프링
예기치 않은 패널 드롭	올바른 크기인 경우 낮음	힘의 크기가 작거나 시간이 지남에 따라 감소하는 경우 가능	지오메트리를 신중하게 제어하지 않으면 더 높음
과도한 힘으로 열림 또는 반동	낮음	힘이 너무 강할 경우 가능	댐핑이 최소화되어 가능
사용자 끼임 또는 충돌 위험	마찰 제어로 감소	올바른 댐핑으로 감소	댐핑을 추가하지 않고도 더 높은 경우가 많습니다.
장애 가시성	일반적으로 점진적	지지력이 변경되면 눈에 띄게 될 수 있습니다.	피로감이나 스냅백이 분명해질 때까지 숨겨져 있을 수 있습니다.

안전 측면에서 토크 힌지는 설계에 다음과 같은 요구 사항이 있을 때 종종 승리합니다. 외부 지원 없이 모션 제어. 가스 스프링은 무거운 뚜껑에 가해지는 사용자의 힘을 줄여야 할 때 유리합니다. 스프링은 스냅백, 반동, 제어되지 않은 동작이 큰 위험이 되지 않을 정도로 메커니즘이 단순할 때 가장 안전합니다.

하이브리드 솔루션이 최고의 엔지니어링 해답일 때

때로는 정답이 하나의 메커니즘이 아니라 두 가지 메커니즘일 때도 있습니다. 이는 일반적으로 디자인에 두 가지가 모두 필요한 무거운 뚜껑과 액세스 패널에서 발생합니다:

• 리프트 지원 사용자 인체공학을 위한
• 위치 제어 안정적인 홀드 동작을 위한

이러한 경우 한 가지 요소로 모든 것을 처리하는 것보다 하이브리드 접근 방식이 더 합리적일 수 있습니다. 일반적인 예로 가스 스프링을 사용하여 들어 올리는 힘을 줄이면서 토크 힌지를 사용하여 위치와 동작 느낌을 관리하는 것이 있습니다.

애플리케이션이 이미 과부하 범위에 속해 있다면 10-20kg 뚜껑용 헤비 듀티 토크 힌지 선택 가이드.

결정 가이드: 어떤 메커니즘을 선택해야 할까요?

1. 패널을 어떤 각도로 고정해야 하나요?
   예 → 토크 힌지로 시작합니다.
2. 뚜껑이나 커버가 정말 무겁고 사용자가 들어 올리는 힘이 중요한가요?
   예 → 가스 스프링 또는 하이브리드 솔루션으로 이동합니다.
3. 디자인이 비용에 매우 민감하고 기능적으로 단순합니까?
   예 → 스프링으로 충분할 수 있습니다.
4. 설치 공간이 협소합니까?
   예 → 일반적으로 토크 힌지가 유리합니다.
5. 제품이 온도 변화에 영향을 받나요?
   예 → 가스 스프링에 더 주의하세요.
6. 안전은 단순히 들어 올리는 힘이 아니라 제어된 동작과 관련이 있나요?
   예 → 토크 힌지가 더 나은 사용자 경험을 제공하는 경우가 많습니다.

애플리케이션 라우팅: 각 솔루션이 승리하는 곳

비교 결정이 보다 구체적인 엔지니어링 시나리오로 넘어갈 때는 아래 페이지를 활용하세요:

• 의료 장비 및 디스플레이: 컴팩트한 프리스톱 모션은 부피가 큰 리프트 어시스트 하드웨어보다 더 중요한 경우가 많습니다. 참조 의료 기기용 토크 힌지 선택.
• 모니터 암, HMI 및 화면: 프리스톱 포지셔닝과 컴팩트한 통합은 종종 토크 힌지를 선호합니다.
• 일반적인 토크 사이징 및 엔지니어링 선택: 토크 힌지 선택 가이드를 계속 진행합니다.

자주 묻는 질문

결론

토크 힌지, 가스 스프링, 스프링은 각각 다른 엔지니어링 문제를 해결합니다. 토크 힌지는 일반적으로 위치 유지 및 컴팩트한 프리스톱 제어에 가장 적합한 솔루션입니다. 가스 스프링은 일반적으로 무거운 리프트를 보조하고 작동 노력을 줄이는 데 가장 적합한 솔루션입니다. 스프링은 일반적으로 정밀한 위치 제어가 필요하지 않은 단순하고 저렴한 메커니즘에 가장 적합한 해답입니다.

최고의 디자인 결정은 메커니즘을 실제 업무에 맞추는 데서 나옵니다: 위치 제어, 리프트 지원, 예산, 공간, 유지보수 허용 오차 및 안전 위험. 이러한 변수가 명확해지면 일반적으로 올바른 선택이 분명해집니다.
