산업용 도어 경첩 처짐: 원인, 진단 및 해결 방법

래치가 걸리기 전에 문을 들어 올려야 하는 산업용 도어는 단순히 정렬상의 불편함을 넘어선 문제를 나타내고 있습니다. 도어 시스템의 기하학적 구조가 변한 것입니다. 산업용 도어 경첩 처짐, 여기서 중요한 질문은 단순히 경첩이 “충분히 튼튼한지” 여부가 아닙니다. 하중 전달 경로상의 어떤 부분이 이동하거나, 마모되거나, 휘어지거나, 원래 위치를 유지할 수 없게 된 것입니다.

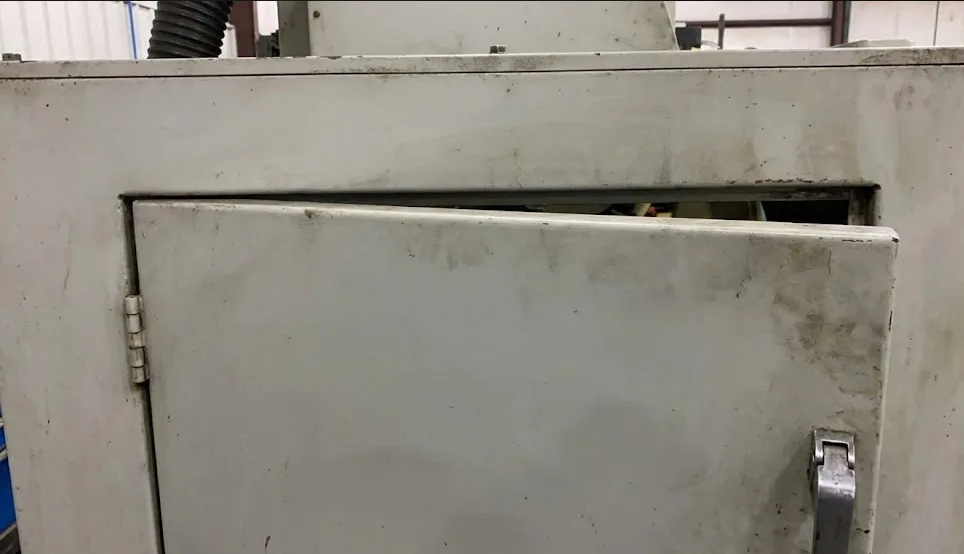

눈에 띄는 증상으로는 래치 쪽 모서리가 처져 있거나, 문틀 틈새가 점점 좁아지거나, 문틀에 문이 닿아 마찰이 발생하거나, 시운전 당시에는 정렬이 맞았으나 이제는 키퍼와 맞물리지 않는 래치 등이 있을 수 있습니다. 경첩을 즉시 교체하면 실제 원인을 간과하게 될 수 있습니다. 볼트가 단단히 조여져 있다고 해서 장착 구조가 안정적이라는 증거는 아니며, 겉보기에는 손상되지 않은 경첩이라고 해서 그 핀이나 부싱이 여전히 문 위치를 제대로 제어하고 있다는 증거도 아닙니다.

문 형상부터 시작하기

처진 산업용 문은 경첩 자체에 뚜렷한 손상이 나타나기 전에 대개 외형적인 변화로 그 상태를 알립니다. 먼저 프레임의 고정된 기준점을 확인하십시오. 문이 열리고 닫힐 때의 느낌만으로 상태를 판단하지 마십시오.

문고리를 억지로 누르지 말고 문을 닫으십시오. 경첩 쪽과 문고리 쪽 모두에서 상단과 하단의 틈새를 비교해 보십시오. 문고리가 키퍼에 비해 어떤 위치에 있는지 확인하고, 문의 자유 모서리가 원래 위치보다 낮게 내려앉아 있는지 확인하십시오.

관찰된 증상	가장 먼저 알려주는 내용	다음에 검토할 증거
래치 쪽 모서리가 떨어졌다	문이 더 이상 원래의 지지 구조를 유지하지 못하고 있습니다.	경첩 장착 지점, 핀 간극, 프레임 강성 및 도어 뒤틀림
상단과 하단의 노출 부분이 더 이상 평행하지 않습니다.	문, 문틀 또는 경첩선이 개구부에 비해 어긋나 있습니다.	닫힌 위치 및 여러 개방 각도에서의 기준 치수
문을 잠그기 전에 먼저 들어 올려야 합니다.	래치는 구조적 위치 오차를 보정하고 있습니다.	자유 가장자리의 수직 변위와 개별 힌지 접합부의 변위
특정 개방 각도에서만 문이 문틀에 닿습니다	순수한 수직 처짐만이 유일한 문제는 아닐 수도 있다	경첩축 정렬, 프레임 비틀림, 문짝 장착 및 국부적 간섭
제어된 지지대를 사용하여 자유 가장자리의 하중을 약간 줄이면 갭이 변합니다.	지지 경로 어딘가에 여유 공간이나 구조적 유연성이 존재합니다.	지지되는 하중이 변할 때 각 경첩, 체결부, 브라켓 및 프레임 부위를 주의 깊게 관찰하십시오.

가장 유용한 측정값은 대개 변경 범용 허용 치수보다는 알려진 기준에 따라 결정해야 합니다. 제어 캐비닛, 기계 보호 장치 및 차량 출입문의 허용 간격은 서로 매우 다를 수 있습니다. 공개된 도면, 승인된 샘플 또는 프로젝트 인수 조건이 있는 경우에는 이를 사용하십시오.

처짐인가, 토크 드리프트인가?

“처짐(sag)”이라는 단어는 때때로 두 가지 서로 다른 현상을 가리키는 데 사용됩니다. 이 두 가지 현상에는 각각 다른 테스트가 필요합니다.

구조적으로 처진 문은 문틀에 대한 상대적 위치가 변합니다. 문틀 틈새의 치수가 달라집니다. 래치가 아래쪽으로 이동할 수도 있습니다. 경첩 날개, 장착 브래킷, 핀 중심선 또는 문틀 부분도 이동할 수 있습니다. 이는 구조적 처짐 문제이지, 고정 토크 문제가 아닙니다.

토크 드리프트는 사정이 다릅니다. 위치 고정용 경첩은 새 제품일 때는 패널을 특정 각도로 고정해 두었다가, 나중에 고정력이 풀리면 패널이 회전하도록 허용할 수 있습니다. 피벗의 기하학적 구조가 안정적으로 유지된다면, 이 현상은 구조적인 문 처짐이 아니라 고정 토크, 가해지는 모멘트, 마찰 거동 또는 기타 회전 하중과 관련된 문제입니다.

래치 측 전압 강하의 원인인 부하 경로

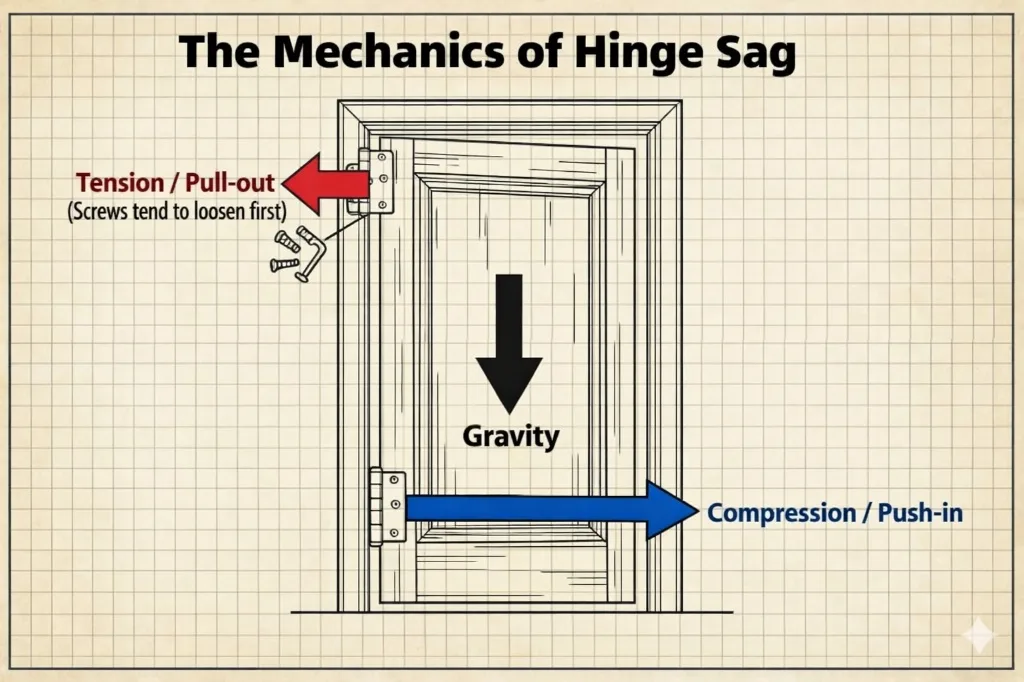

측면 경첩식 산업용 도어는 캔틸레버 구조와 같은 역할을 합니다. 이 도어의 질량은 경첩 지지선에서 어느 정도 떨어진 위치에 있는 무게 중심에서 작용합니다. 이러한 편심 현상으로 인해 굽힘 모멘트가 발생하며, 이 모멘트는 경첩, 체결 부품, 브래킷 및 주변 프레임에 의해 상쇄되어야 합니다.

이러한 관계는 단순화된 정적 모델일 뿐, 경첩의 하중 정격치를 나타내는 것은 아닙니다. 경첩은 또한 문의 수직 전단 하중도 지탱합니다. 이 모멘트-토크 관계는 처짐 모멘트에 저항하기 위해 필요한 추가적인 반대 방향의 힘만을 나타내며, 개별 경첩에 가해지는 하중으로 해석되어서는 안 됩니다.

실제 하중 분배는 경첩의 강성, 경첩의 개수와 위치, 장착부의 유연성, 도어의 강성, 축 정렬, 동적 충격, 멈춤 장치, 밀봉재 및 기타 제약 조건에 따라 달라집니다. 특히 3개 또는 4개의 경첩으로 구성된 조립체의 경우, 하중이 모든 경첩에 균등하게 분배되는 경우가 드물기 때문에 이러한 근사치의 한계가 더욱 두드러집니다.

이 모델은 두 가지 중요한 관계를 보여주기 때문에 여전히 유용합니다. 문 질량이 변하지 않더라도 무게중심을 경첩선에서 더 멀리 이동시키면 처짐 모멘트가 증가합니다. 주요 반력 지지점 사이의 유효 수직 간격을 줄이면 동일한 모멘트에 저항하는 데 필요한 힘의 쌍이 증가합니다.

이것이 바로 “문의 무게는 ___ kg에 불과하다”는 말이 불완전한 정보인 이유입니다. 문의 폭, 부착된 부품, 경첩 간격에 따라 구조적 요구 사항이 달라집니다. 또한, 자유 가장자리 근처에 있는 손잡이, 디스플레이, 단열 패널, 케이블 어셈블리 또는 기타 하드웨어로 인해 무게 중심이 바깥쪽으로 이동할 수도 있습니다.

이러한 처짐 현상은 수평 뚜껑이나 위치 조정 패널을 특정 각도로 고정하는 데 사용되는 회전 토크와 혼동해서는 안 됩니다. 이는 서로 다른 하중 사례입니다.

기하학적 도형이 이동한 위치를 찾으세요

물리적인 처짐이 확인되면, 우선 교체용 경첩을 고르는 것부터 시작해서는 안 됩니다. 상대적인 움직임이 나타나는 지점을 찾아야 합니다. 같은 모서리가 처지는 현상이라도 그 원인은 매우 다를 수 있습니다.

가능한 근본 원인	전형적인 증거	다른 지점과 차별화되는 점은 무엇인가요?
이주 증가	증거 흔적, 변형된 판, 풀린 고정 장치, 늘어난 구멍, 삽입물의 이동, 균열 또는 변위된 용접부	힌지 리프 또는 브래킷과 장착 구조물 사이에 상대적인 움직임이 관찰됩니다.
핀, 너클 또는 부싱의 마모	고정된 장착판이 있는 상태에서 경첩 접합부의 방사형 또는 수직 방향 유격	움직임은 힌지의 장착 접합부가 아닌 힌지 내부에서 발생합니다.
힌지 축 오차	고착 현상, 회전 불균형, 한쪽 경첩에 과도한 하중이 가해지는 듯한 현상, 작동 범위 전반에 걸쳐 저항이 변하는 현상	개별 경첩 축들은 하나의 공통된 회전축처럼 동작하지 않는다
프레임 변형	문에서 가해지는 하중이 가해지면 벽이나 브라켓이 움직인다	지지 구조물이 휘거나 변형되는 동안에도 힌지는 브라켓에 단단히 고정된 상태를 유지할 수 있다
도어 패널 변형	경첩이 제자리에 고정되어 있어도 문이 뒤틀리거나 더 이상 평평하지 않은 경우	움직이는 부재 자체의 형상이 변했습니다
사양 미달 시스템	수리 후 처짐 현상이 재발하고, 국부 응력이 여전히 높은 상태이거나, 현재 구조물의 구조적 여유도가 부족한 경우	반복적으로 나타나는 현상을 설명할 수 있는 단일한 독립적인 요인은 없다

경첩 파손 전의 장착 변위

경첩은 장착 지점이 움직이더라도 기계적으로 견고할 수 있습니다. 이는 판금 인클로저, 제작된 브라켓 및 용접된 도어와 같이 패널의 국부적 강성이 경첩 시스템의 일부를 구성하는 경우에 특히 중요합니다.

볼트가 단단히 조여져 있는지 확인하는 것뿐만 아니라, 각 힌지 리프 주변을 꼼꼼히 점검하십시오. 마모 자국, 페인트 선의 변형, 구멍의 변형, 인서트의 빠짐, 국부적인 움푹 들어간 부분, 용접부 주변 코팅의 균열, 또는 리프와 장착면 사이에 눈에 띄는 틈이 있는지 확인하십시오.

조여진 체결 부품은 이미 변형된 접합부를 고정할 수 있습니다. 오늘 볼트가 조여져 있다고 해서 접합면이 원래 위치에 그대로 남아 있다는 것을 증명하는 것은 아닙니다.

핀, 너클 및 부싱의 마모

두 경첩 날개가 모두 문과 문틀에 고정된 상태라면, 지지된 문에 작고 조절된 하중을 가하면서 경첩 연결부를 관찰하십시오. 핀과 너클 또는 부싱 사이의 상대적 움직임은 장착 위치의 변위가 아니라 경첩의 유격을 나타냅니다.

중요한 점은 단순히 틈이 있는지 여부가 아닙니다. 핵심은 현재의 틈이 래치 쪽에서 용납할 수 없는 움직임을 유발하는지 여부입니다. 경첩 근처의 미세한 변화도 문폭이 넓은 경우 문 가장자리에서 훨씬 더 두드러지게 나타날 수 있습니다.

모든 산업용 도어 조립체에 일률적으로 적용되는 단일 핀 간극 제한치는 없습니다. 측정된 간극을 경첩 도면, 공급업체 자료 또는 해당 프로젝트의 기능적 제한치와 비교하십시오.

프레임 및 도어 변형

경첩이 문제의 원인으로 지목될 수 있는데, 움직임이 눈에 띄는 곳이 바로 그곳이기 때문입니다. 때로는 실제 원동력이 외벽, 경첩 보강재, 장착 플랜지 또는 문 패널인 경우도 있습니다.

프레임에 고정된 시각적 기준점을 설정하고, 문에 가해지는 하중이 변함에 따라 경첩 장착 부위를 관찰하십시오. 경첩 전체가 프레임 부위와 함께 움직인다면, 경첩만 교체해서는 구조적 변형을 제거할 수 없습니다.

영구 변형과 탄성 휨은 서로 다른 조치를 필요로 합니다. 영구적으로 휘어진 플랜지는 형상 복원이나 구조적 수리가 필요합니다. 정상 하중 하에서 반복적으로 휨 현상이 발생하는 표면의 경우, 문을 지지한 후 원래 위치로 복귀하더라도 보강이나 하중 경로 조정이 필요할 수 있습니다.

축 오차는 처짐 현상으로 나타날 수 있다

한 문에 여러 개의 경첩이 장착된 경우, 이들은 하나의 통합된 회전축 시스템처럼 작동해야 합니다. 만약 경첩의 축 중심선이 서로 호환되는 축을 형성하지 못하면, 문이 걸리거나, 튀어 오르거나, 고르지 않게 마모되거나, 단순한 처짐 문제와 유사한 방식으로 하중이 문틀로 전달될 수 있습니다.

이는 중요한 진단상의 함정을 초래합니다. 경첩을 하나 더 추가하면 명목상의 지지 용량은 늘어날 수 있지만, 추가된 경첩이 다른 축에 강제로 배치될 경우 조립체의 성능이 자동으로 개선되는 것은 아닙니다. 부품을 더 추가하면 원래의 문제를 해결하기는커녕 또 다른 제약 조건을 만들 수 있습니다.

이동 중에 문이 걸리거나 여러 경첩이 하나의 회전축을 공유하지 않는 흔적이 보이는 경우, 처짐 진단 단계에서 벗어나 전용 힌지 축 정렬 검토. 지깅, 동축도 및 설치 기하학적 구조에 관한 세부 사항은, 처짐 진단 내용을 별도의 설치 주제로 확장하기보다는 해당 전용 정렬 가이드를 참조하십시오.

힌지 시스템의 크기가 너무 작을 때

마운팅 이동량, 힌지 유격, 축 오차 및 구조적 변형을 평가한 후, 원래의 힌지 시스템 구조를 살펴보십시오. 반복적으로 처짐 현상이 발생한다면, 이는 조립체가 힌지 배치나 주변 구조가 견디도록 설계되지 않은 하중 조건을 감당해야 하는 상황임을 나타낼 수 있습니다.

단순히 노출된 판재나 경첩 모델만 따로 살펴보는 것이 아니라, 문 전체를 검토하십시오:

• 손잡이, 창문, 단열재 및 장착된 장비를 포함한 최종 도어 중량;
• 경첩 지지선으로부터의 무게중심 거리;
• 문 높이와 경첩 간의 유효 간격;
• 경첩의 개수와 실제 하중 분배;
• 각 장착 지점 주변의 프레임 및 도어 보강;
• 문이 해당 지점에 도달하면 개방이 중지되고 적재가 시작됩니다;
• 진동, 충격 또는 원래 설계와 다른 사용 조건;
• 원래 경첩을 선택한 후에 추가된 모든 부품.

힌지 개수를 구조 해석의 대체 수단으로 사용해서는 안 됩니다. 형상과 지지 구조가 허용하는 경우, 세 번째 힌지를 추가하면 하중 분산에 도움이 될 수 있습니다. 또한, 장착 위치가 공통 축을 유지할 수 없는 경우 힌지 간 간섭이 발생할 수도 있습니다.

문 무게를 경첩 개수로 단순히 나누어 개별 경첩의 하중을 추정해서는 안 됩니다. 경첩이 여러 개 달린 문의 하중 분산은 강성, 정렬 상태, 간격 및 장착 조건에 따라 달라집니다.

진단 결과 기존 하드웨어 또는 장착 아키텍처의 용량이 부족한 것으로 확인되면, 사용 가능한 고강도 경첩 옵션 실제 도어의 형상과 장착 조건이 파악된 후에야 비로소 가능합니다. 목표는 단순히 가장 큰 경첩을 선택하는 것이 아니라, 조립이 완료된 상태에서도 안정적으로 유지되는 하중 전달 경로를 구축하는 것입니다.

산업용 도어 경첩 처짐 진단

1. 교정 전에 증상을 기록하십시오. 닫힌 문과 경첩 쪽을 사진으로 촬영하십시오. 래치의 정렬 상태와 대표적인 문틀 틈새 치수를 기록하십시오. 누군가가 먼저 문고리 등을 조정해 버리면 증거의 일부가 사라지게 됩니다.
2. 고정 프레임 기준점을 설정합니다. 움직이는 경첩 쪽 문짝에 위치하지 않은 기준점을 선택하십시오. 수평계나 육안으로만 판단하기보다는 문틀을 기준으로 문을 측정하십시오.
3. 하중을 소폭으로 조절하며 지지된 문을 관찰하십시오. 자유 가장자리의 하중을 부드럽게 제거하거나 다시 가하는 동안 각 경첩 접합부, 날개, 브래킷 및 프레임 부위를 주의 깊게 관찰하십시오. 상대적 움직임이 시작되는 지점을 파악하십시오.
4. 내부 경첩의 유격과 장착 시 발생하는 움직임을 구분하십시오. 날개가 제자리에 고정된 채 핀 부위만 움직인다면 경첩의 마모 상태를 점검하십시오. 경첩 전체가 프레임이나 도어에 비해 어긋난다면 장착 부위를 점검하십시오.
5. 두 개 이상의 도어 위치를 비교해 보세요. 닫힌 위치와 유용한 중간 개방 각도를 기록해 두세요. 일정한 유격, 점차적으로 변화하는 바인드, 유연한 프레임은 서로 다른 패턴을 만들어낼 수 있습니다.
6. 전체 하중 사례를 검토하십시오. 최종 도어 중량, 대략적인 무게 중심, 경첩 간격, 부착된 장비 및 조립품이 처음 승인된 이후 발생한 변경 사항을 확인하십시오.
7. 한 지점에서 뒷받침할 증거가 확보된 후에야 수리를 선택하십시오. 조임, 경첩 교체, 프레임 보강 및 축 보정은 각각 다른 고장을 해결하는 방법입니다. 이 네 가지 방법 중 하나를 모든 고장에 대한 만능 해결책으로 사용해서는 안 됩니다.

유용한 고장 진단 기록에는 방대한 양의 서류 작업이 필요하지 않습니다. 몇 가지 치수와 선명한 사진, 그리고 움직임이 발생하는 부분을 보여주는 짧은 동영상 하나만으로도 “경첩이 헐거워졌다”거나 “문이 처졌다”는 식의 설명보다 훨씬 더 많은 정보를 전달할 수 있습니다.

원인에 맞는 수리 방법 선택하기

이 보정 작업을 통해 형상 오류를 유발한 움직임이 제거되어야 합니다. 하중 경로를 복원하지 않은 채 래치 위치만 복원할 경우, 문은 수리된 것처럼 보이지만 정비 후 다시 떨어지기 시작할 수 있습니다.

증거	시정 방향	추측하지 마십시오
고정 장치 또는 인서트가 이탈되었으며, 장착 구멍이 손상되었습니다.	승인된 접합부를 복원하고, 보강이나 수정된 장착 방법이 필요한지 평가하십시오.	조임 토크를 높이면 손상된 재질이 복원됩니다.
용접된 경첩이나 브래킷이 어긋났거나, 금이 갔거나, 국부적으로 변형되었습니다.	해당 제작 절차를 따라 장착 구조를 수리하고 경첩의 형상을 복원하십시오.	새로운 경첩을 설치하면 뒤틀린 바닥 구조가 바로잡힐 것입니다
핀, 너클 또는 교체형 부싱에 과도한 작동 유격이 있음	서비스에서 승인한 교체용 부품을 사용하거나, 설계에 따라 힌지를 교체하십시오.	재조정 과정을 통해 내부 기계적 간극이 제거될 것입니다
여러 경첩 축은 호환되지 않습니다.	장착 기하학적 구조를 수정하고 호환되는 피벗 라인을 복원하십시오.	경첩을 하나 더 추가하면 하중 분산이 자동으로 개선됩니다.
정상적인 하중을 받았을 때 프레임이나 도어 패널이 과도하게 휘어집니다.	국부 보강, 단면 강성 및 하중 전달을 검토하십시오.	더 튼튼한 경첩만으로도 부실한 설치 벽을 보강할 수 있다
지오메트리가 복원된 후에도 기존 시스템의 과부하 상태가 지속됨	경첩의 크기, 구조, 개수, 간격 및 구조적 지지대를 하나의 시스템으로 재검토하십시오.	문 자체의 무게만으로도 올바른 교체용 경첩을 결정할 수 있습니다.

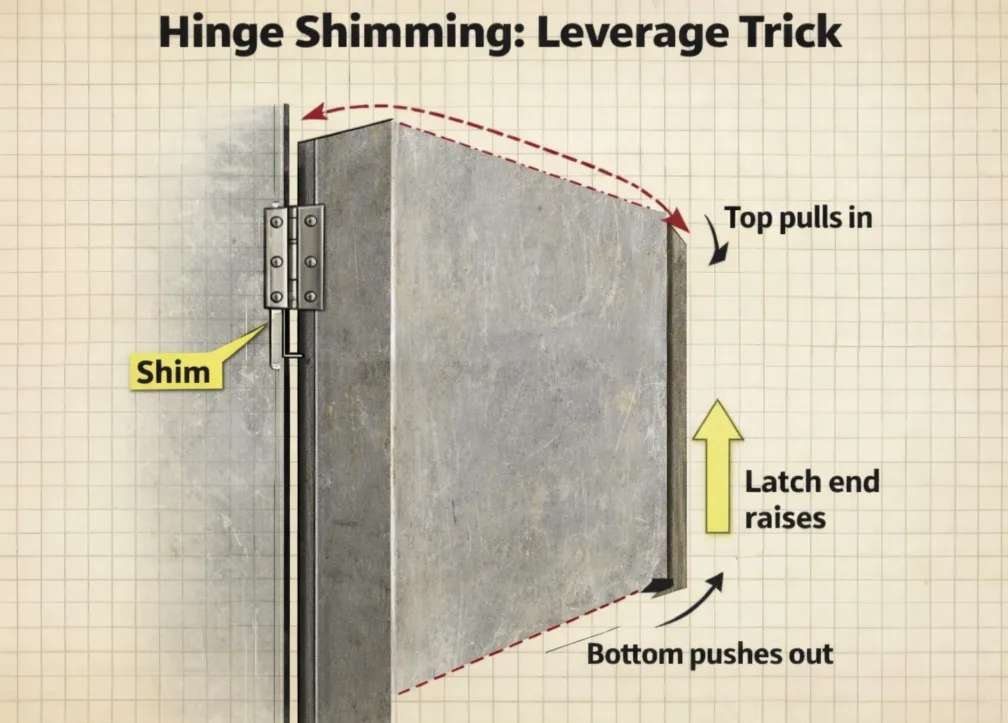

심(shim)이나 조정 장치는 의도된 설치 방식의 일부이며 구조물 자체가 견고한 경우 유용할 수 있습니다. 그러나 점차 커지는 핀 간극, 늘어난 장착 구멍 또는 영구적인 프레임 변형을 감추기 위해 사용해서는 안 됩니다.

이 원칙은 경첩 교체 시에도 동일하게 적용됩니다. 수리는 손상 징후에 맞춰야 합니다. 경첩 손상을 암시하는 징후가 없다면, 경첩을 먼저 교체하는 것은 원래의 구조적 결함이 그대로 남아 있는 상태에서 문을 일시적으로 제자리에 고정하는 것에 불과할 수 있습니다.

실제 문 하중 조건에서 수리 상태를 확인하십시오

하중이 가해지지 않은 경첩이 작업대 위에서 부드럽게 움직인다면 수리가 제대로 이루어지지 않은 것입니다. 문의 질량과 형상에 영향을 미치는 부품들을 모두 사용하여 문을 완전히 재조립한 다음, 수리 전과 동일한 기준 치수로 되돌려야 합니다.

• 비공개 공개 내용을 프로젝트 참조 자료와 비교해 보십시오.
• 자유 가장자리를 들어 올리거나 억지로 누르지 말고 래치 잠김 상태를 확인하십시오.
• 문을 필요한 이동 거리만큼 작동시키고, 걸림 현상이나 프레임의 움직임이 있는지 확인하십시오.
• 몇 차례의 제어된 작동 주기를 거친 후 장착 지점을 다시 확인하십시오.
• 모든 개스킷, 씰, 케이블 또는 스톱이 여전히 정상적으로 작동하는지 확인하십시오.
• 수리 후의 기준 상태를 기록해 두면, 추후 점검 시 기억에만 의존하지 않고 실제 변화를 파악할 수 있습니다.

장기적인 내구성을 입증해야 한다면, 이 문제 해결 과정을 정의되지 않은 “여러 번 열고 닫기” 테스트로 전락시켜서는 안 됩니다. 하중, 이동 거리, 사이클 정의, 점검 항목 및 고장 기준은 통제된 환경에서 산업용 힌지 수명 시험 규격.

처짐 수리의 경우, 수용 여부에 대한 판단 기준은 더 좁습니다. 즉, 산업용 도어 경첩 처짐 실제 근본 원인이 해결되었기 때문에 제거되었는지, 그리고 실제 설치 하중을 받았을 때 문이 요구되는 형상을 유지하고 있는지?
