Affaissement des charnières de portes industrielles : causes, diagnostic et solutions

Une porte industrielle qu'il faut soulever avant que le loquet ne s'enclenche ne présente pas seulement un simple problème d'alignement. La géométrie du système de porte a changé. Avec affaissement des charnières d'une porte industrielle, la question pertinente n'est pas simplement de savoir si la charnière est « suffisamment solide ». Un élément du chemin de charge a bougé, s'est usé, s'est déformé ou n'est plus en mesure de conserver sa position d'origine.

Le symptôme visible peut être un coin du côté du loquet affaissé, un encadrement effilé, un frottement contre le châssis ou un loquet qui était bien aligné lors de la mise en service mais qui ne s'engage plus dans la gâche. Remplacer immédiatement la charnière peut masquer la véritable cause du problème. Des boulons bien serrés ne garantissent pas la stabilité de la structure de fixation, et une charnière apparemment intacte ne garantit pas que son axe ou sa douille contrôle toujours la position de la porte.

Critères diagnostiques : Cet article traite d'un changement physique de la position de la porte ou de la géométrie des charnières. Si la porte reste géométriquement alignée mais qu'un panneau de positionnement pivote lentement après que l'opérateur l'a relâché, procédez au diagnostic suivant : dérive de position de la charnière sous l'effet du couple au lieu de cela.

Commencez par la géométrie de la porte

Une porte industrielle qui s'affaisse se remarque généralement à sa forme avant même que la charnière ne présente des signes évidents de détérioration. Commencez par repérer des points de référence fixes sur le cadre. Ne vous fiez pas uniquement à la sensation que procure la porte lorsqu'elle pivote pour évaluer son état.

Fermez la porte sans forcer sur le loquet. Comparez les jeux supérieur et inférieur, tant du côté des charnières que du côté du loquet. Observez la position du loquet par rapport à sa gâche, et vérifiez si le coin libre de la porte se trouve plus bas que sa position d'origine.

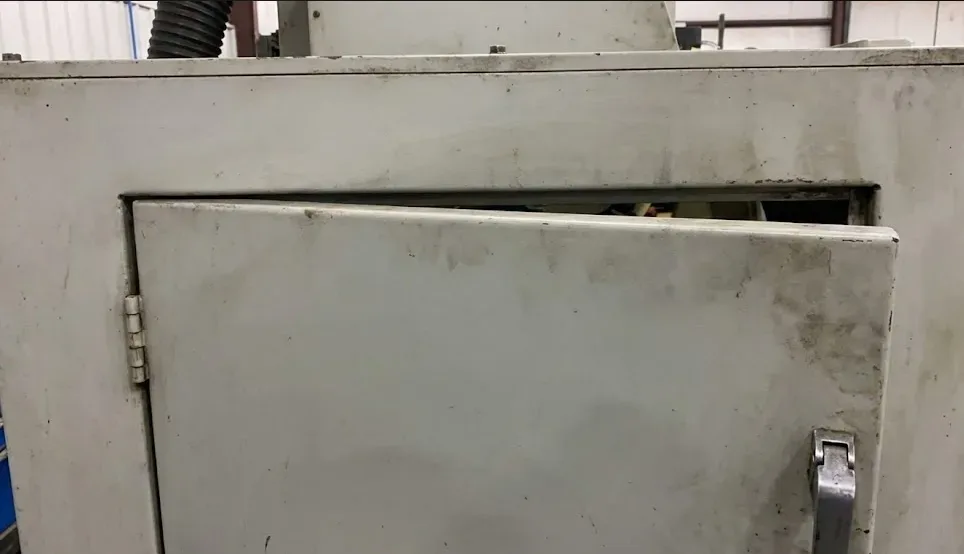

Porte de machine industrielle présentant un jeu irrégulier au niveau du cadre

Symptôme observé	Ce que cela vous indique en premier lieu	Pièces à examiner ensuite
Le coin du côté de la serrure s'est affaissé	La porte ne conserve plus sa géométrie de support d'origine.	Points de fixation des charnières, jeu des goupilles, rigidité du cadre et déformation de la porte
Les marges supérieure et inférieure ne sont plus parallèles	La porte, le cadre ou la ligne des charnières s'est décalée par rapport à l'ouverture	Cotes de référence en position fermée et à différents angles d'ouverture
Il faut soulever la porte avant de la verrouiller.	Le loquet compense une erreur de position structurelle	Déplacement vertical au niveau du bord libre et déplacement au niveau des articulations individuelles
La porte frotte uniquement à certains angles d'ouverture	L'affaissement vertical pur n'est peut-être pas le seul problème	Alignement de l'axe de charnière, torsion du cadre, ajustement du vantail et interférence locale
L'écart varie lorsque le bord libre est légèrement déchargé grâce à un appui contrôlé	Il existe un jeu ou une flexibilité structurelle à un endroit quelconque du chemin de support	Surveillez chaque charnière, chaque assemblage par fixation, chaque support et chaque section de cadre à mesure que la charge supportée varie

La mesure la plus utile est souvent celle de modification à partir d'une référence connue plutôt que d'une valeur admissible universelle. Les jeux admissibles peuvent varier considérablement selon qu'il s'agit d'une armoire de commande, d'un dispositif de protection de machine ou d'une porte d'accès pour véhicules. Utilisez le plan validé, l'échantillon approuvé ou les conditions de réception du projet, le cas échéant.

Affaissement ou dérive du couple ?

Le terme « affaissement » est parfois utilisé pour désigner deux mouvements différents. Ceux-ci nécessitent des tests distincts.

Une porte présentant un affaissement structurel change de position par rapport au cadre. Les dimensions de l'embrasure varient. Le loquet peut se déplacer vers le bas. Un vantail de charnière, un support de fixation, l'axe d'une goupille ou une partie du cadre peuvent également se déplacer. Il s'agit là d'un problème d'affaissement structurel, et non d'un problème de couple de retenue.

La dérive du couple est un phénomène différent. Une charnière de positionnement peut maintenir un panneau à un certain angle lorsqu’elle est neuve, puis permettre au panneau de pivoter une fois relâchée. Si la géométrie du pivot reste stable, l’analyse doit porter sur le couple de maintien, le moment appliqué, le comportement au frottement ou une autre charge de rotation — et non sur l’affaissement structurel de la porte.

Test de séparation simple : Si la position du loquet et la géométrie entre la porte et le cadre ont physiquement changé, poursuivez l'analyse en suivant la piste « affaissement structurel ». Si la géométrie reste stable et que le panneau pivote uniquement autour de son axe prévu après le déverrouillage, passez au diagnostic « dérive de couple ».

Le chemin de charge à l'origine de la chute du côté du verrou

Une porte industrielle à charnières latérales se comporte comme un ensemble en porte-à-faux. Sa masse agit au niveau d'un centre de gravité situé à une certaine distance de la ligne d'appui des charnières. Ce décalage génère un moment de flexion qui doit être compensé par les charnières, les fixations, les supports et le cadre environnant.

Poids de la porte :
W = m × g

Moment d'affaissement simplifié :
M_affaissement = W × e

Force équivalente du couple d'appui — approximation à deux appuis :
F_couple ≈ M_affaissement / h

Où W représente la force gravitationnelle, m la masse de la porte, g l'accélération gravitationnelle, e la distance perpendiculaire entre la ligne d'appui de la charnière et le centre de gravité de l'ensemble de la porte, h la distance verticale effective entre les appuis réactifs, et F_couple correspond à l'amplitude approximative du couple de forces opposées nécessaire pour contrer le moment de fléchissement.

Ces relations constituent un modèle statique simplifié et ne correspondent pas à la capacité de charge d'une charnière. Les charnières supportent également le cisaillement vertical de la porte. La relation de couple décrit uniquement les forces opposées supplémentaires nécessaires pour résister au moment de fléchissement et ne doit pas être interprétée comme la charge supportée par une charnière en particulier.

La répartition réelle des charges dépend de la rigidité des charnières, de leur nombre et de leur emplacement, de la souplesse du support, de la rigidité de la porte, de l'alignement des axes, des chocs dynamiques, des butées, des joints d'étanchéité et d'autres contraintes. Cette approximation s'avère particulièrement limitée dans les assemblages à trois ou quatre charnières, où la charge est rarement répartie de manière égale entre toutes les charnières.

Ce modèle reste utile car il met en évidence deux relations importantes. Le fait d'éloigner le centre de gravité de la ligne de charnière augmente le moment de flèche, même si la masse de la porte reste inchangée. La réduction de la distance verticale effective entre les appuis réactifs principaux augmente le couple de forces nécessaire pour résister au même moment.

C'est pourquoi l'affirmation « la porte ne pèse que ___ kg » constitue une information incomplète. La largeur de la porte, les éléments qui y sont fixés et l'espacement des charnières modifient les contraintes structurelles. Une poignée, un écran, un panneau isolant, un faisceau de câbles ou tout autre élément de quincaillerie situé près du bord libre peut également déplacer le centre de gravité vers l'extérieur.

Il ne faut pas confondre cet effet de fléchissement avec le couple de rotation utilisé pour maintenir un couvercle horizontal ou un panneau de positionnement incliné. Il s'agit de cas de charge différents.

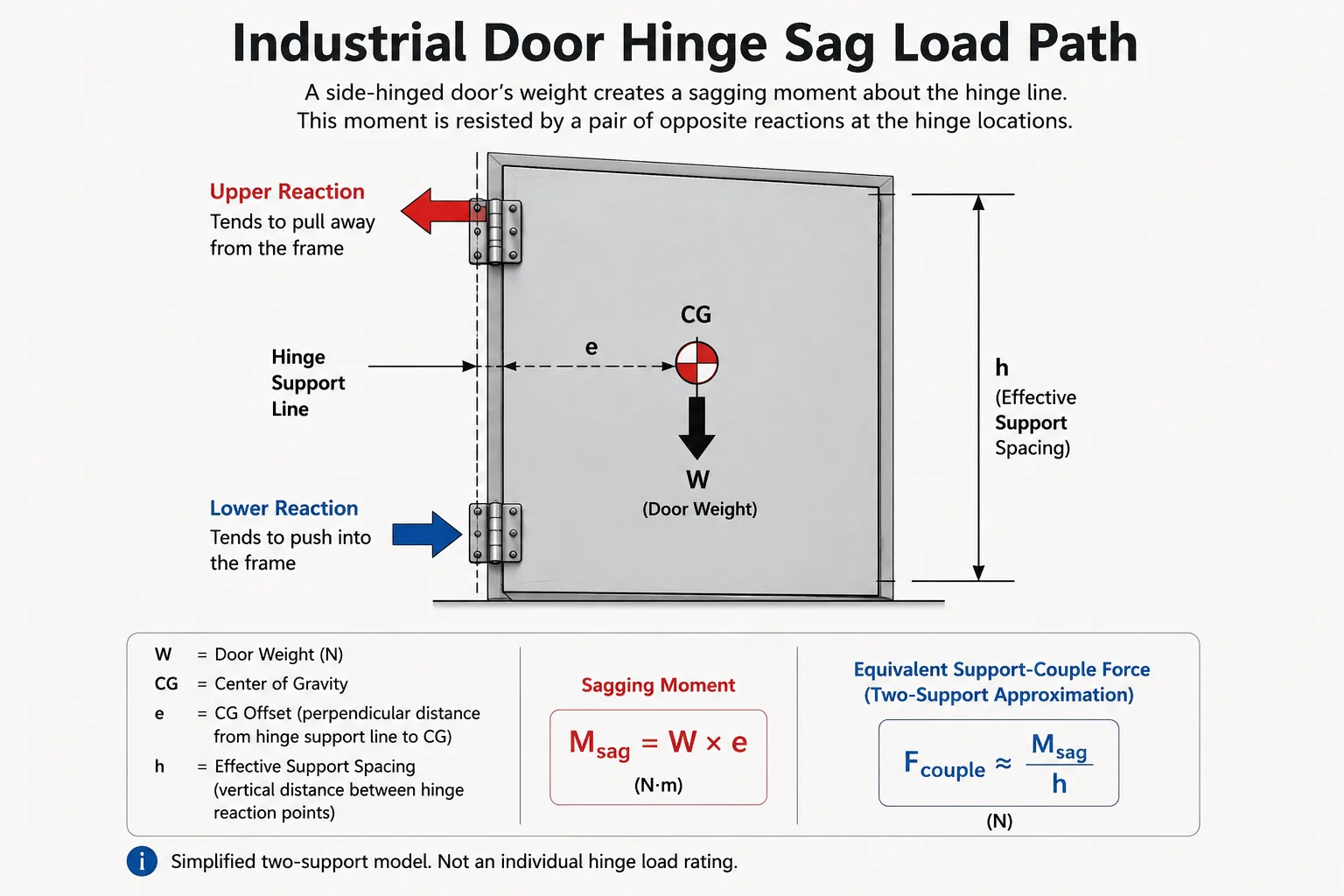

Trajectoire de charge et centre de gravité d'une charnière de porte industrielle

Trouver où la figure géométrique s'est déplacée

Une fois l'affaissement physique confirmé, ne commencez pas par choisir une charnière de remplacement. Identifiez l'interface au niveau de laquelle un mouvement relatif se produit. Un même coin affaissé peut résulter de défauts très différents.

Cause première possible	Preuves typiques	Ce qui le distingue des autres branches
Une migration croissante	Traces de frottement, lame décalée, fixation desserrée, trou allongé, déplacement de l'insert, soudure fissurée ou déplacée	On constate un jeu entre le vantail articulé ou le support et la structure de fixation.
Usure des goupilles, des articulations ou des bagues	Jeu radial ou vertical au niveau de l'articulation de la charnière alors que les vantaux de fixation restent immobiles	Le mouvement se produit à l'intérieur de la charnière plutôt qu'au niveau de son point de fixation
Erreur d'axe d'articulation	Blocage, rotation irrégulière, une charnière semblant soumise à une forte contrainte, résistance variable tout au long de la course	Les axes individuels des charnières ne se comportent pas comme un axe de pivotement commun
Déformation du châssis	La fixation murale ou le support se déplace sous l'effet de la charge exercée par la porte	La charnière peut rester bien fixée à son support alors que la structure porteuse fléchit ou cède.
Déformation du panneau de porte	La porte est déformée ou n'est plus à plat, même si les points d'articulation des charnières sont stables	C'est l'élément mobile lui-même qui a changé de forme
Système sous-dimensionné	Le fléchissement réapparaît après la réparation, les contraintes locales restent élevées ou la configuration actuelle présente une faible marge de sécurité structurelle	Aucun élément isolé ne permet à lui seul d'expliquer ce comportement récurrent

Déplacement du support avant la défaillance de la charnière

Une charnière peut être en bon état sur le plan mécanique même si son point de fixation bouge. Cela revêt une importance particulière pour les coffrets en tôle, les supports usinés et les portes soudées, où la rigidité locale du panneau fait partie intégrante du système de charnière.

Inspectez soigneusement chaque vantail au niveau des charnières, plutôt que de vous contenter de vérifier si un boulon semble bien serré. Recherchez des traces d'usure par frottement, des lignes de peinture décalées, un allongement des trous, des inserts arrachés, des creux localisés, un revêtement fissuré autour d'une soudure ou un jeu visible entre le vantail et sa surface de fixation.

Une fixation serrée peut bloquer un assemblage déjà déformé. Le fait que le boulon soit serré aujourd'hui ne prouve pas que l'interface soit restée dans sa position d'origine.

Usure des goupilles, des articulations et des bagues

Si les deux vantaux de la charnière restent fixés à la porte et au cadre, observez l'articulation de la charnière tout en appliquant une légère variation contrôlée de la charge sur la porte soutenue. Un mouvement relatif entre la goupille et la rotule ou la douille indique un jeu au niveau de la charnière plutôt qu'un déplacement du montage.

La question pertinente n'est pas simplement de savoir s'il existe un jeu. Il s'agit plutôt de déterminer si ce jeu entraîne un mouvement inacceptable du côté du loquet. Un léger jeu au niveau de la charnière peut devenir beaucoup plus perceptible au niveau du bord libre d'une porte large.

Il n'existe pas de limite unique de jeu des goupilles applicable à tous les ensembles de portes industrielles. Comparez le jeu mesuré avec le schéma de la charnière, les données du fournisseur ou la limite fonctionnelle spécifique au projet.

Déformation du châssis et de la porte

On pourrait penser que le problème vient de la charnière, car c'est là que le mouvement est visible. Or, parfois, c'est en réalité la paroi du caisson, le renfort de la charnière, la bride de fixation ou le panneau de la porte qui font office de ressort.

Placez un repère visuel fixe sur le cadre et observez la zone de fixation de la charnière à mesure que la charge supportée par la porte varie. Si la charnière dans son ensemble se déplace avec la partie du cadre, le simple remplacement de la charnière ne suffira pas à éliminer la flexibilité structurelle.

Une déformation permanente et une flexion élastique entraînent des choix différents. Une bride déformée de manière permanente nécessite une remise en état géométrique ou une réparation structurelle. Une surface soumise à des flexions répétées sous une charge normale peut nécessiter un renforcement ou une modification du chemin de charge, même si elle reprend sa position d'origine une fois la porte soutenue.

Une erreur d'axe peut ressembler à un affaissement

Les charnières multiples montées sur une même porte sont censées fonctionner comme un système de pivot unique. Si les axes de leurs pivots ne forment pas un axe compatible, la porte peut se coincer, se déformer, s'user de manière inégale ou transférer la charge vers le cadre d'une manière qui s'apparente à un simple problème d'affaissement.

Cela crée un piège diagnostique important. L'ajout d'une charnière supplémentaire peut augmenter la capacité de charge nominale, mais cela n'améliore pas automatiquement l'assemblage si le pivot supplémentaire est contraint de s'aligner sur un axe différent. L'ajout de pièces peut créer une nouvelle contrainte au lieu de résoudre celle d'origine.

Si une porte coince lors de son ouverture ou si vous constatez que plusieurs charnières ne sont pas alignées sur un même axe, passez du diagnostic d'affaissement à une intervention spécifique vérification de l'alignement de l'axe de la charnière. Pour les détails relatifs au gabarit, à la coaxialité et à la géométrie d'installation, utilisez ce guide d'alignement spécifique plutôt que d'étendre le diagnostic du fléchissement à un deuxième sujet lié à l'installation.

Conflit d'ingénierie : Une porte peut être équipée de verrous solides, de charnières de taille apparemment suffisante et ne présenter aucune articulation cassée, mais elle peut tout de même s'affaisser du côté du loquet parce que le cadre autour du support de charnière se déforme. Le remplacement de la charnière par une pièce plus résistante peut ne pas résoudre le problème si la structure sous-jacente reste instable.

Lorsque le système de charnières est sous-dimensionné

Une fois que le mouvement du montage, le jeu de la charnière, l'erreur d'axe et la déformation structurelle ont été évalués, examinez l'architecture d'origine du système de charnières. Un affaissement récurrent peut indiquer que l'ensemble est soumis à une charge pour laquelle la configuration de la charnière ou la structure environnante n'a pas été conçue.

Examinez la porte dans son ensemble, et non pas uniquement la tôle nue ou le modèle de charnière pris isolément :

masse finale de la porte, y compris les poignées, les vitrages, l'isolation et les équipements installés ;
distance entre le centre de gravité et la ligne d'appui de la charnière ;
hauteur de la porte et distance effective entre les charnières ;
le nombre de charnières et la répartition réelle des charges ;
renfort du châssis et de la porte au niveau de chaque point de fixation ;
les butées d'ouverture et les charges qui s'appliquent lorsque la porte les atteint ;
des vibrations, des chocs ou des conditions d'utilisation différentes de celles prévues lors de la conception initiale ;
tout composant ajouté après le choix initial de la charnière.

Ne pas utiliser le nombre de charnières comme substitut à une analyse structurelle. Une troisième charnière peut contribuer à répartir la charge lorsque la géométrie et la structure de support le permettent. Elle peut également entraîner un grippage lorsque les points de fixation ne permettent pas de maintenir un axe commun.

Il ne faut pas estimer la charge par charnière en divisant simplement le poids de la porte par le nombre de charnières. La répartition de la charge sur une porte à plusieurs charnières dépend de la rigidité, de l'alignement, de l'espacement et de la conformité du montage.

Si le diagnostic révèle que le matériel d'origine ou l'architecture de montage ne dispose pas d'une capacité suffisante, examinez les options disponibles choix de charnières à usage intensif une fois que la géométrie réelle de la porte et les conditions de montage sont connues. L'objectif n'est pas de choisir la plus grande charnière, mais de créer un chemin de charge qui reste stable une fois l'ensemble monté.

Diagnostic de l'affaissement des charnières des portes industrielles

La sécurité avant tout : Soutenez une porte lourde avant de desserrer les charnières, les supports ou les fixations structurelles. Mettez l'équipement hors tension conformément à la procédure en vigueur sur le site. Ne comptez pas sur la charnière ou le loquet pour soutenir la porte pendant l'inspection ou le démontage de ses fixations porteuses.

Notez le symptôme avant l'ajustement. Prenez des photos de la porte fermée et du côté des charnières. Notez l'alignement du loquet et les dimensions représentatives de l'embrasure. Si quelqu'un modifie la quincaillerie au préalable, une partie des indices sera perdue.
Définir des repères de référencement fixes. Choisissez des points de référence qui ne se trouvent pas sur le vantail mobile. Mesurez la porte par rapport au cadre plutôt que de vous fier uniquement à un niveau ou à une impression visuelle.
Observez la porte soutenue lors d'une légère variation contrôlée de la charge. Observez chaque articulation, chaque vantail, chaque support et chaque section du cadre pendant que le bord libre est délicatement déchargé ou rechargé. Identifiez l'endroit où le mouvement relatif commence.
Distinguer le jeu de la charnière interne du mouvement lié au montage. Si les vantaux restent immobiles mais que la zone de la goupille bouge, vérifiez l'usure de la charnière. Si la charnière dans son ensemble se déplace par rapport au cadre ou à la porte, vérifiez le système de fixation.
Comparez plusieurs positions de porte. Notez la position fermée et les angles d'ouverture intermédiaires utiles. Un jeu fixe, un serrage qui varie progressivement et un cadre souple peuvent donner lieu à différents schémas.
Examinez le cas de charge complet. Vérifier la masse finale de la porte, son centre de gravité approximatif, l'espacement des charnières, les équipements installés ainsi que tout changement intervenu depuis la première réception de l'ensemble.
Ne décidez de la réparation qu'une fois qu'une branche dispose d'éléments probants. Le resserrage, le remplacement des charnières, le renforcement du cadre et la correction de l'axe permettent de remédier à différents types de défaillances. Il ne faut pas considérer l'une de ces solutions comme un remède universel valable pour les quatre.

Un rapport de dépannage utile ne nécessite pas nécessairement une montagne de paperasse. Quelques mesures, des photos nettes et une courte vidéo montrant l'endroit où le mouvement se produit sont souvent plus parlantes qu'une description du type « charnière desserrée » ou « porte qui pend ».

Adapter la réparation à la cause

Cette correction devrait éliminer le mouvement à l'origine de l'erreur géométrique. Le fait de rétablir la position du loquet sans rétablir la trajectoire de charge peut donner l'impression que la porte a été réparée, mais celle-ci recommencera à s'affaisser après l'intervention.

Éléments de preuve	Orientation corrective	Ne faites pas de suppositions
Une fixation ou un insert s'est déplacé ; le trou de fixation est endommagé	Remettre en état le joint approuvé et déterminer s'il est nécessaire de le renforcer ou d'adopter une méthode de fixation différente.	Un couple de serrage plus élevé permettra de remettre en état le matériau endommagé
Une charnière ou un support soudé s'est déplacé, s'est fissuré ou s'est déformé localement	Réparer la structure de fixation en suivant la procédure de fabrication applicable et rétablir la géométrie de la charnière	Une nouvelle charnière permettra de corriger la déformation de la structure de base
La goupille, l'articulation ou la douille remplaçable présente un jeu fonctionnel excessif	Faites remplacer les pièces remplaçables homologuées ou remplacez la charnière selon sa conception	Le réalignement permettra de supprimer le jeu mécanique interne
Les axes de charnière multiples sont incompatibles	Corriger la géométrie de montage et rétablir une ligne de pivotement compatible	L'ajout d'une charnière supplémentaire améliorera automatiquement la répartition de la charge
Le cadre ou le panneau de porte se déforme excessivement sous une charge normale	Vérifier les armatures locales, la rigidité de la section et le transfert des charges	Une charnière plus solide peut, à elle seule, renforcer un mur de fixation insuffisant.
Le système existant reste surchargé après la restauration de la géométrie	Réévaluer la taille, la conception, le nombre, l'espacement et le soutien structurel des charnières en les considérant comme un tout	C'est le poids de la porte seul qui détermine la charnière de remplacement appropriée

Les cales ou les dispositifs de réglage peuvent s'avérer utiles lorsqu'ils font partie intégrante de la méthode d'installation prévue et que la structure elle-même est en bon état. Ils ne doivent pas être utilisés pour masquer un jeu croissant au niveau des goupilles, des trous de fixation allongés ou une déformation permanente du châssis.

Le même principe s'applique au remplacement d'une charnière. Adaptez la réparation aux constatations. Si rien n'indique que la charnière est endommagée, le fait de la remplacer en premier lieu pourrait simplement remettre la porte en place temporairement, alors que le défaut structurel d'origine persiste.

Vérifier la réparation en conditions réelles de charge de la porte

La réparation n'est pas validée si la charnière, sans charge, se déplace sans à-coups sur l'établi. Remontez la porte complète avec les composants qui influent sur sa masse et sa géométrie, puis revenez aux mêmes mesures de référence que celles utilisées avant la réparation.

Comparez la présentation à huis clos avec la fiche de projet.
Vérifiez que le loquet est bien enclenché sans soulever ni forcer le bord libre.
Faites fonctionner la porte sur toute sa course et vérifiez qu'il n'y a pas de frottement ni de mouvement du cadre.
Vérifiez à nouveau les points de fixation après plusieurs cycles de fonctionnement contrôlés.
Vérifiez que tous les joints, garnitures, câbles et butées fonctionnent toujours correctement.
Consignez l'état de référence après réparation afin que les inspections ultérieures puissent mettre en évidence les changements réels, plutôt que de se fier à la mémoire.

Si la durabilité à long terme doit être démontrée, ne transformez pas cet exercice de dépannage en un test indéfini consistant à « l'ouvrir et le fermer plusieurs fois ». La charge, la course, la définition des cycles, les points de contrôle et les critères de défaillance doivent s'inscrire dans un cadre contrôlé protocole d'essais cycliques des charnières industrielles.

Dans le cas d'une réparation d'affaissement, la question de l'acceptabilité est plus précise : est-ce que le affaissement des charnières d'une porte industrielle a-t-elle été supprimée parce que la cause première a été corrigée, et la porte conserve-t-elle la géométrie requise sous la charge réelle à laquelle elle est soumise ?

Les questions qui modifient le diagnostic

Quelles sont les causes de l'affaissement d'une porte industrielle ?

L'affaissement d'une porte industrielle peut être dû au déplacement des points de fixation, à l'usure des axes ou des bagues de charnière, à des axes de charnière incompatibles, à une déformation du cadre ou de la porte, ou encore à un système de charnières sous-dimensionné par rapport à la géométrie et à la charge réelles de la porte. L'affaissement visible d'un coin ne permet pas d'identifier le composant défaillant ; il convient donc d'en déterminer l'origine avant de remplacer les pièces.

Une porte industrielle peut-elle s'affaisser même si tous les boulons des charnières sont bien serrés ?

Oui. Des vis bien serrées indiquent simplement que les éléments de fixation maintiennent actuellement l'assemblage. Les trous de fixation ou les inserts peuvent déjà s'être déplacés, le cadre peut fléchir ou un jeu peut s'être formé à l'intérieur de la charnière. Observez l'ensemble de la zone de fixation lorsque la charge supportée par la porte varie.

Comment distinguer l'usure des charnières d'une déformation du cadre ?

Observez l'articulation de la charnière et la structure de fixation environnante pendant qu'une porte, solidement maintenue, est légèrement soulevée puis reposée. Tout mouvement au niveau de la goupille, de la rotule ou de la douille indique un jeu au niveau de la charnière. Si la charnière dans son ensemble se déplace avec son panneau de fixation ou son support, cela signifie que la structure porteuse est en cause.

Le fait d'ajouter des charnières supplémentaires permet-il d'éviter qu'une porte lourde ne s'affaisse ?

Pas nécessairement. L'ajout de charnières supplémentaires peut améliorer la répartition de la charge lorsque la porte, le cadre et la géométrie de fixation permettent à celles-ci de répartir correctement la charge. Si les axes des charnières ne sont pas compatibles ou si la structure de fixation est flexible, une charnière supplémentaire risque d'ajouter une contrainte sans pour autant remédier à la cause profonde du problème.

Pourquoi le coin du côté du loquet d'une porte industrielle s'affaisse-t-il ?

La masse de la porte exerce une force dont le centre de gravité est décalé par rapport à la ligne d'appui de la charnière, ce qui génère un moment de fléchissement auquel doivent résister la charnière et la structure de fixation. Un jeu, un mouvement ou une rigidité insuffisante dans ce chemin de charge peuvent se traduire par un déplacement nettement plus important au niveau du coin libre, du côté du loquet.
