Solutions de charnières industrielles

Solutions de charnières industrielles pour les équipementiers et les fabricants de boîtiers

Adaptez les structures de charnières au mode de fonctionnement de la porte, du capot, du panneau ou de l'écran de votre équipement : déplacement, support de charge, accès et résistance à l'environnement d'exploitation. Découvrez les solutions par secteur d'activité ou par défi technique, puis soumettez les détails de l'assemblage à l'examen d'un équipementier.

Trouvez votre application Envoyez-nous vos besoins

Charnière de porte de service sur une armoire de recharge pour véhicules électriques

Charnière à couple utilisée pour le positionnement contrôlé sur des équipements industriels

Charnière rivetée à usage intensif pour équipements soumis à de fortes vibrations

Contrôle de mouvementMaintenir les panneaux à l'angle choisi

Conception de l'accessibilitéDémonter les portes sans outils

Soutien structurelLimiter l'affaissement des portes lourdes ou longues

EnvironnementAdapter les supports à l'exposition réelle

Choisissez le contexte

Que concevez-vous ?

Commencez par examiner la structure de l'équipement avant de choisir une charnière dans le catalogue. Un même type de produit peut présenter des comportements différents selon les variations de la taille de la porte, du centre de gravité, de la rigidité du cadre, des fixations, de la charge exercée sur le joint d'étanchéité et de l'environnement.

Machines et équipement pour opérateurs

Ouverture répétée, positionnement stable, sécurité de l'opérateur, accès pour l'entretien et encombrement réduit.

Recherche par défi technique

Armoires électriques et énergétiques

Affaissement des portes, compression des joints, corrosion due aux intempéries, vibrations, portes de service et cycles thermiques.

Découvrir les applications dans le domaine de l'électricité et de l'énergie

Charnières utilisées sur les trappes d'accès des équipements de cuisine professionnels

Équipements hygiéniques et contrôlés

Surfaces nettoyables, résistance au lavage, panneaux amovibles et moins de zones susceptibles de retenir les impuretés autour des éléments de fixation.

Découvrir les applications des équipements d'hygiène

Armoire de commande utilisée dans les installations de traitement de l'eau

En extérieur et dans des environnements difficiles

Sel, humidité, condensation, produits chimiques, basses températures et compatibilité des matériaux.

Découvrir les applications destinées aux environnements difficiles

Solutions de charnières par secteur d'activité et par application

Utilisez ces rubriques regroupées pour passer d'un contexte d'application général à la page sectorielle la plus pertinente. Les domaines de solutions à venir renvoient vers la rubrique « Demande de devis » jusqu'à ce qu'une page complète soit disponible.

Infrastructures électriques et énergétiques

Les enceintes destinées à un usage extérieur et en contact avec le public sont souvent soumises à la fois à la charge exercée par les portes, à la compression des joints, aux vibrations, à la corrosion et aux cycles thermiques. Ces pages vous aideront à affiner le choix de la structure de charnière avant de sélectionner un produit.

Découvrez nos solutions d'armoires électriquesAffaissement de la porte, compression du joint, continuité de la mise à la terre, accès pour l'entretien.

Vérifier les entrées du boîtier de recharge pour véhicules électriquesPortes de service donnant sur l'extérieur, exposition au vandalisme, corrosion des fixations, entretiens répétés.

Découvrez les applications des charnières de porte BESSPortes d'armoires, configurations de refroidissement, vibrations liées au transport, panneaux d'accès robustes.

Préciser les besoins en charnières pour armoires de télécommunicationsSites isolés, longues périodes d'inactivité, corrosion, accès pour la maintenance sur site.

Découvrez les exigences relatives aux enceintes de protection des groupes électrogènesVibrations du moteur, cycles thermiques, portes insonorisées, accès pour l'entretien.

Évaluation des charnières de porte des onduleurs solairesChaleur interne, cycles thermiques quotidiens, exposition à l'extérieur, accès à la ventilation.

Équipements hygiéniques et contrôlés

Les équipements nettoyables nécessitent des composants permettant l'accès pour l'entretien sans créer de zones de rétention de salissures évitables. Le choix des matériaux, la méthode de démontage et la géométrie des surfaces doivent être examinés conjointement.

Découvrez les exigences relatives aux charnières pour les équipements alimentairesNettoyage par rinçage, surfaces hygiéniques, panneaux amovibles, choix entre les aciers 304 et 316L.

Choisir les charnières adaptées aux portes des équipements pharmaceutiquesValidation des procédures de nettoyage, exposition aux produits chimiques, surfaces lisses, entretien contrôlé.

Applications en environnements difficiles

L'humidité, le sel, les produits chimiques et l'exposition aux intempéries peuvent faire en sorte que le choix des fixations et des matériaux soit tout aussi important que celui du corps de la charnière lui-même.

Découvrez nos solutions de charnières pour enceintes marinesExposition au sel, choix de l'acier inoxydable, corrosion galvanique, compatibilité des fixations.

Évaluer les risques liés aux armoires de traitement de l'eauHumidité, chlorures, produits chimiques de traitement, accès aux armoires situées à l'extérieur.

Équipements et contrôle de mouvement

Lorsqu'une page complète consacrée au secteur n'a pas encore été publiée, veuillez envoyer les détails de la demande afin que la structure de la charnière puisse être examinée au regard des exigences d'assemblage.

Discutez de votre candidatureVérifier les exigences relatives aux charnières pour les protecteurs de machines, les cellules robotisées, les couvercles d'inspection, les panneaux de commande et les portes d'accès pour l'entretien.

Discutez de votre candidatureÉvaluez le contrôle de la position, la sécurité du mouvement du couvercle, les surfaces faciles à nettoyer, l'accès pour l'entretien et le montage compact des équipements professionnels.

Choisissez une charnière dans le cadre du défi d'ingénierie

Si vous ne connaissez pas encore le nom du produit, commencez par définir le fonctionnement que vous attendez de la porte, du couvercle, du panneau ou du présentoir.

Maintenez un panneau dans n'importe quel angle

Pour les panneaux qui bougent, les couvercles qui tombent ou les présentoirs qui ne conservent pas leur angle de vision. Découvrez les options de charnières à couple fixe, à couple réglable et à couple unidirectionnel.

Estimer le couple avant l'examen de l'échantillon

Soutenir une porte lourde ou longue

En cas de portes affaissées, de longs panneaux déformés, de répartition inégale de la pression sur les joints ou de déformation au niveau de la zone de fixation des charnières.

Prise en charge des dimensions pour les portes longues

Retirer une porte sans outils

Pour les interventions de maintenance où la porte bloque l'accès à l'intérieur ou dont le démontage prend trop de temps, les charnières amovibles permettent de raccourcir les étapes d'entretien.

Choisissez entre un accès par porte amovible ou fixe

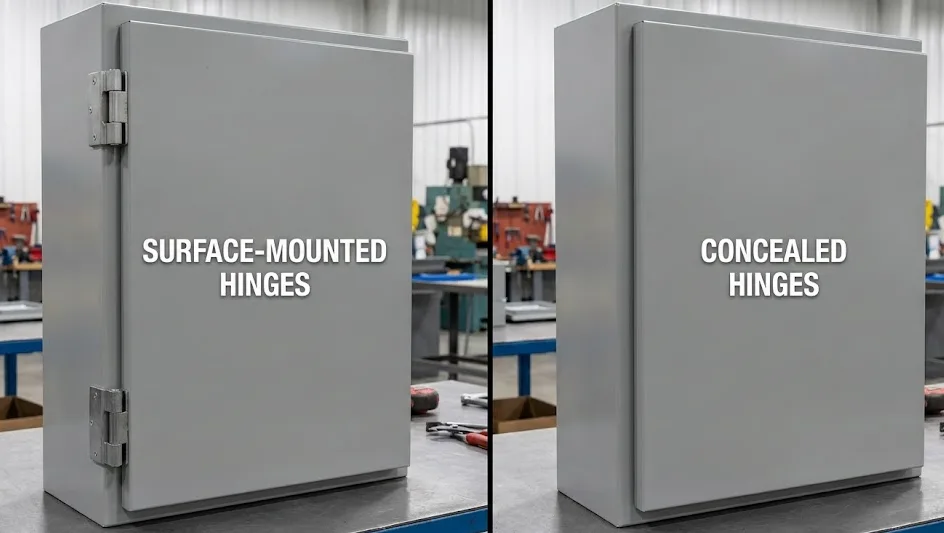

Cacher le matériel à l'intérieur du boîtier

Pour la résistance à la manipulation frauduleuse, les exigences esthétiques, la facilité de nettoyage, les limites de saillie extérieure ou des surfaces extérieures plus sûres.

Choisissez entre une installation apparente ou encastrée

Souder directement sur une ossature en acier

Pour les portes en acier, les huisseries soumises à des charges élevées, en cas de vibrations ou lorsque l'espace disponible pour les boulons est limité et que le chemin de charge doit être soudé.

Vérifier les risques liés aux fixations à souder

Résistance à la corrosion, au lavage à haute pression ou aux basses températures

En cas d'exposition au sel, de lavage au jet, de condensation, d'utilisation de produits de nettoyage chimiques ou de fonctionnement à basse température.

Sélectionnez le support pour l'exposition

Types de charnières utilisés dans ces applications

Charnière à couple pour un positionnement multidirectionnel

Serrer les charnières

Maintenir les panneaux, les caches et les présentoirs à des angles prédéfinis lorsque le contrôle de la position est la fonction principale.

Consulter la catégorie « Charnières à couple »

Charnières à usage intensif

Conçu pour supporter des portes de grandes dimensions, des panneaux longs et des capots d'équipement lorsque les chemins de charge de fixation doivent être contrôlés.

Consulter la catégorie des charnières à usage intensif

Charnières industrielles encastrées pour montage intérieur

Charnières cachées

Placez les éléments de quincaillerie à l'intérieur du boîtier pour des raisons d'esthétique, de protection contre les manipulations frauduleuses, de nettoyage ou d'espace libre à l'extérieur.

Consulter la catégorie des charnières invisibles

Charnière à levage pour l'accès à l'entretien d'une armoire électrique

Charnières « Lift-Off »

Permettez aux équipes de maintenance de retirer les portes ou les panneaux d'accès sans outils lorsque l'espace nécessaire à l'intervention est limité.

Consulter la catégorie « Charnières relevables »

Charnière à souder utilisée sur les portes d'équipements mobiles

Charnières à souder

À fixer directement sur les structures en acier lorsque l'utilisation de boulons n'est pas envisageable ou lorsque le châssis nécessite un chemin de charge soudé.

Consulter la catégorie des charnières à souder

Charnière à usage intensif pour portes de chambres froides

Charnières pour chambres froides

Convient aux portes de congélateurs, aux chambres froides et aux équipements à basse température, où la condensation et le poids des portes constituent des problèmes courants.

Consulter la catégorie « Charnières pour chambres froides »

Comment nous accompagnons un projet de charnières pour équipementiers

Examen des candidatures

Indiquez les dimensions de la porte ou du panneau, son poids, son centre de gravité, son angle d'ouverture, le sens de pose et les conditions d'utilisation.

Recommandation concernant la structure des charnières

Vérifiez si l'ensemble nécessite un contrôle de position, une capacité de charge élevée, un démontage sans outil, un montage encastré, un montage par soudure, une résistance à la corrosion ou un fonctionnement à basse température.

Vérification des plans et du montage

Vérifiez l'espacement des trous, l'espace disponible pour le montage, la rigidité du châssis, le jeu de rotation, le jeu de la porte, la position du joint et son orientation.

Validation des échantillons

Vérifier l'ajustement, le montage, la sensation de couple, le comportement à l'ouverture et à la fermeture, l'alignement de la porte et les performances au niveau de l'application sur l'ensemble réel.

Confirmation de production

Vérifiez le matériau, la finition, l'orientation, la plage de couple, le conditionnement, les exigences d'inspection et la quantité prévue pour la commande avant de valider le cahier des charges.

Les fondements techniques de cette recommandation

Examen des candidatures

L'évaluation commence par l'étude de l'installation de l'équipement : dimensions de la porte, poids des panneaux, sens de montage, jeu, charge exercée sur le joint, fréquence d'utilisation et exposition aux intempéries.

Vérification de l'ajustement de l'échantillon

Le contrôle type porte sur la face de montage, l'espacement des charnières, le jeu d'ouverture, l'alignement de la porte, le maintien des fixations, ainsi que le bon fonctionnement de l'accès d'entretien sur l'ensemble réel.

Spécifications de production

La confirmation finale porte sur les matériaux, la finition, l'orientation, la plage de couple, l'emballage, les points de contrôle et la quantité prévue pour la commande avant le lancement de la production.

Limites de validation : Les performances finales de la charnière dépendent de l'ensemble constitué par la porte, le cadre, la fixation, le joint et l'environnement d'utilisation. Les recommandations fournies constituent des conseils techniques et doivent être validées sur l'assemblage réel avant l'homologation de la production.

Ressources techniques pour le choix des charnières

Guide n° 1

Liste de contrôle pour les essais d'échantillons de charnières à couple

À l'intention des acheteurs et ingénieurs OEM chargés de valider le mouvement en arrêt libre, la sensation de couple, le sens de montage et le comportement en conditions réelles d'utilisation.

Utilisez la liste de contrôle type pour les charnières à couple

Guide n° 2

Charnières sur mesure ou standard

Pour les équipes chargées de l'approvisionnement qui doivent déterminer si le recours à des pièces de catalogue, à une géométrie modifiée ou à une nouvelle conception de charnière constitue la solution la plus pratique.

Déterminez dans quels cas il est justifié d'opter pour une charnière sur mesure

Guide n° 03

Liste de contrôle relative à l'indice de protection (IP) des charnières de boîtiers

À l'intention des équipes chargées de vérifier la compression des joints, l'alignement des portes, les fixations et les raccords de charnières dans le cadre d'un système de caissons.

Vérifier les données nominales au niveau du boîtier

Autres références techniques

Interpréter la durée des essais au brouillard salin

Préparer un examen en vue de l'homologation d'un échantillon de charnière

Vérifier les schémas de perçage

Dimensions du cadre et renforts

Questions fréquemment posées

Quelles sont les informations nécessaires pour choisir une charnière industrielle ?

Commencez par tenir compte des dimensions de la porte, de son poids, de son centre de gravité, de l'espace de montage, de l'angle d'ouverture, de l'environnement et du comportement prévu en service. Un croquis ou une photo permet de vérifier la géométrie.

Une seule charnière peut-elle permettre à la fois de contrôler la position et de retirer rapidement l'élément ?

Parfois. Les charnières à couple de décollage peuvent remplir ces deux fonctions, mais la charge, l'orientation et les exigences de sécurité doivent être vérifiées avant la validation de l'échantillon.

Comment choisir entre des charnières encastrées, amovibles et à souder ?

Optez pour des charnières encastrées pour les ferrures internes, des charnières amovibles pour faciliter le démontage lors de l'entretien, et des charnières à souder pour les cadres en acier ou les voies de montage soumises à des charges élevées.

Est-il possible d'adapter une charnière existante à une géométrie de montage différente ?

Dans de nombreux projets, il est possible de revoir la disposition des trous, la forme des vantaux, le matériau, la finition ou l'orientation. Les limites pratiques dépendent du volume, de l'outillage et des exigences de performance.

Faut-il tester les échantillons de charnières sur la porte ou le panneau lui-même ?

Oui. Les essais au banc sont utiles, mais le comportement final dépend de la porte, du cadre, du joint, des fixations, de l'alignement et de l'environnement d'utilisation.

Quels éléments fournir pour obtenir une recommandation concernant Hinge ?

Veuillez indiquer le type d'équipement, les dimensions de la porte, le poids, l'espace de montage, l'environnement d'utilisation et la quantité prévue. Un schéma, une photo ou le cahier des charges d'une charnière existante peuvent nous aider à évaluer la géométrie de montage.

Type d'équipement et dimensions de la porte ou du panneau
Poids de la porte et distance par rapport au centre de gravité
Sens d'ouverture, angle d'ouverture et mode de maintien en position ouverte
Emplacement de montage, matériau, finition et environnement
Quantité prévue et exigences relatives à l'approbation des échantillons

ANALYSE DES DESSINS ET DES PHOTOS

Commencez par les plans d'assemblage dont vous disposez déjà.

Il n'est pas nécessaire de connaître le nom exact de la charnière avant de contacter HTAN. Envoyez-nous la demande, les dimensions, le poids, l'espace de montage, les conditions d'utilisation, ainsi que tout dessin ou photo dont vous disposez déjà.

Envoyez votre candidature
