Charnières à revêtement en poudre ou en acier inoxydable : Guide de sélection industriel

Choisir entre charnières en acier thermolaqué et charnières en acier inoxydable n'est pas seulement une question de coût. Dans les applications industrielles, le meilleur choix dépend de l'exposition à l'humidité, du risque de corrosion, de la fréquence des lavages, de l'endommagement du revêtement, de la compatibilité des fixations, de l'accès pour la maintenance et de la durée de vie prévue.

Les charnières en acier peint par poudrage conviennent parfaitement aux armoires intérieures protégées, aux panneaux de commande, aux couvercles de machines et aux portes d'équipement pour lesquels l'apparence, l'assortiment des couleurs et le budget sont importants. Les charnières en acier inoxydable sont généralement le choix le plus sûr pour les armoires extérieures, les équipements de lavage, les armoires côtières, les équipements de transformation des aliments, l'exposition aux produits chimiques et les applications où la main-d'œuvre de remplacement est plus coûteuse que la charnière elle-même.

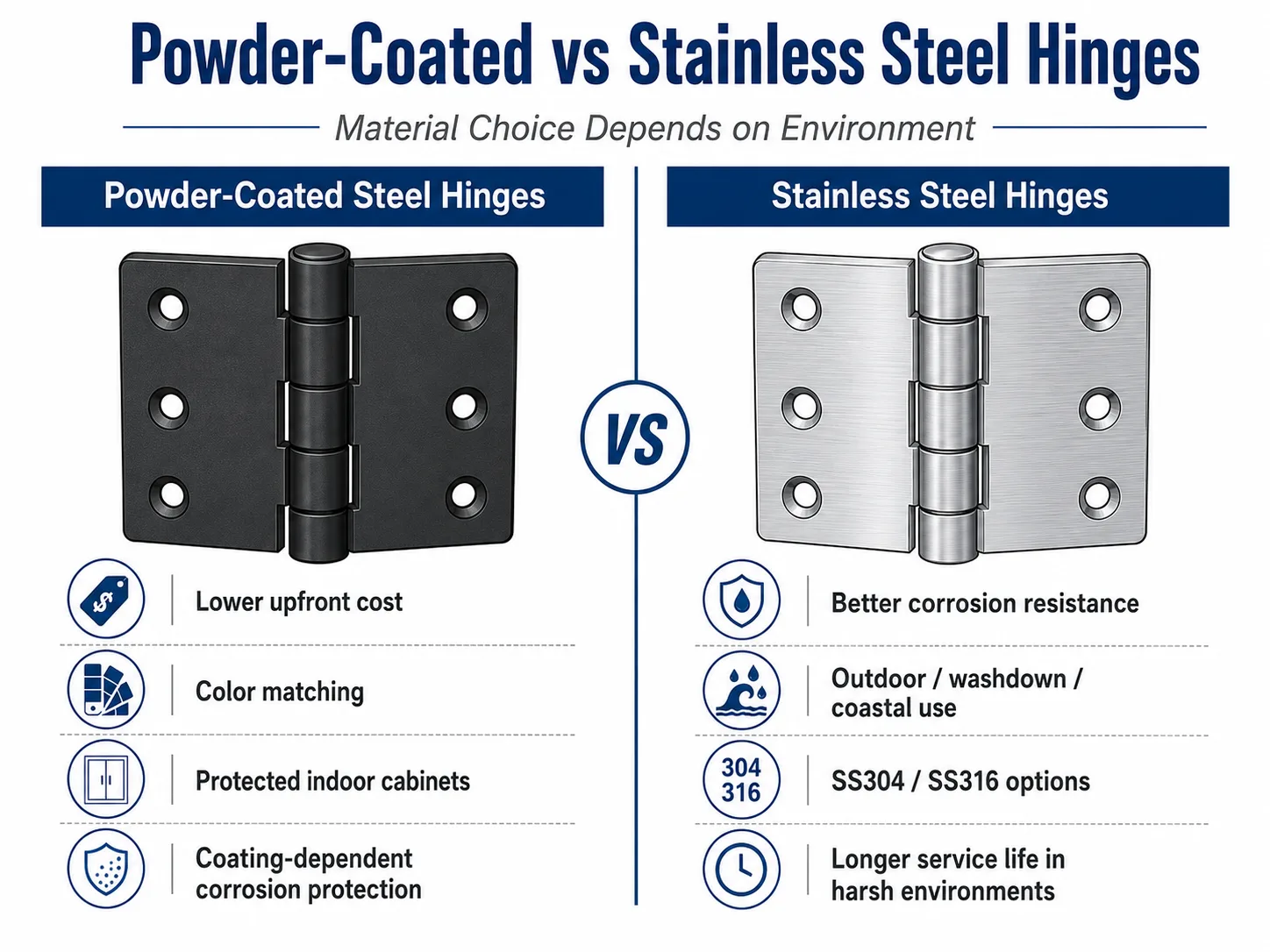

Ce guide compare les charnières en acier peint par poudrage et en acier inoxydable du point de vue de la sélection industrielle. Il explique où chaque matériau a du sens, comment la corrosion commence, ce que les acheteurs doivent vérifier avant d'approuver, et comment éviter de choisir une charnière qui semble acceptable le premier jour, mais qui tombe en panne au début de son utilisation.

Si vous comparez l'acier au carbone à l'acier inoxydable au sens large - y compris les finitions galvanisées, zinguées et l'acier nu - l'écart entre l'acier au carbone et l'acier inoxydable est plus important. Analyse du coût des charnières en acier au carbone ou en acier inoxydable couvre une comparaison plus large des matériaux. Ce guide se concentre spécifiquement sur l'acier revêtu de poudre et sur la manière dont le mode de défaillance du revêtement modifie la décision d'achat.

Quand les charnières en acier revêtu de poudre prennent tout leur sens

Les charnières en acier thermolaqué utilisent une base en acier au carbone protégée par un revêtement en poudre durci. Le revêtement améliore l'apparence, ajoute une barrière protectrice et permet à la couleur de la charnière de s'harmoniser avec la surface du boîtier, de l'armoire ou de l'équipement. Pour de nombreuses applications industrielles intérieures, cette solution peut s'avérer pratique et rentable.

Les charnières à revêtement en poudre conviennent le mieux lorsque la charnière est installée dans un environnement sec ou protégé, que le revêtement ne risque pas d'être rayé lors de l'installation et que la porte ne nécessite pas de lavages fréquents ou de nettoyages chimiques. Les exemples typiques sont les armoires électriques intérieures, les panneaux d'accès légers, les boîtiers de commande à l'intérieur d'une installation, les couvercles de machines à l'abri des projections de liquide de refroidissement et les portes d'équipement dont le budget est limité.

La principale limitation est que la protection contre la corrosion dépend de l'intégrité du revêtement. Si le revêtement s'écaille sur le bord, se fissure autour du trou de vis ou s'use au niveau de la charnière, l'humidité peut atteindre l'acier au carbone qui se trouve en dessous. La rouille peut alors se propager sous le revêtement et devenir difficile à détecter jusqu'à ce que la charnière commence à se tacher, à se coincer ou à se desserrer.

Applications les mieux adaptées aux charnières à revêtement en poudre

• Armoires de commande intérieures avec exposition limitée à l'humidité
• Couvertures de machines légères dans les zones de production sèches
• Panneaux d'équipement où la correspondance des couleurs est importante
• Armoires de stockage ou panneaux d'accès protégés
• Applications sensibles au budget avec des intervalles d'inspection planifiés

Pour ces applications, l'acier peint par poudrage peut être un choix raisonnable si la qualité du revêtement est clairement spécifiée et si le matériel de montage n'endommage pas la finition lors de l'installation.

Quand les charnières en acier inoxydable constituent un choix plus sûr

Les charnières en acier inoxydable utilisent un alliage résistant à la corrosion plutôt qu'un revêtement extérieur. Elles sont donc plus fiables dans les environnements où l'humidité, la condensation, le sel, les produits chimiques, les agents de nettoyage ou l'exposition à l'extérieur peuvent attaquer les surfaces des charnières et les zones de fixation.

L'acier inoxydable SS304 convient souvent à une utilisation industrielle générale à l'intérieur et à l'extérieur des terres. L'acier inoxydable SS316 est généralement le meilleur choix pour les sites côtiers, les équipements de lavage, les armoires marines, les machines de transformation des aliments, l'exposition aux produits chimiques ou les zones où l'humidité riche en chlorure peut être présente.

L'acier inoxydable n'est pas automatiquement sans entretien. Un mauvais choix de fixations, des interstices, de l'humidité emprisonnée, une contamination de surface ou un contact avec des métaux différents peuvent encore provoquer des taches ou des piqûres. Si le projet dépend de l'acier inoxydable pour sa résistance à la corrosion à long terme, les acheteurs doivent comprendre ce qui suit pourquoi les charnières en acier inoxydable peuvent encore se corroder avant de supposer que la qualité du matériau résout à elle seule le problème.

Applications les mieux adaptées aux charnières en acier inoxydable

• Armoires électriques et armoires de commande pour l'extérieur
• Équipement côtier ou exposé au sel
• Machines pour l'industrie alimentaire et le lavage
• Panneaux de service et armoires à quai pour la marine
• Portes des équipements de traitement chimique
• Panneaux d'accès à cycle élevé dont le remplacement prématuré perturberait la maintenance

Pour ces applications, l'acier inoxydable réduit généralement le risque de service à long terme, même si le prix d'achat initial est plus élevé.

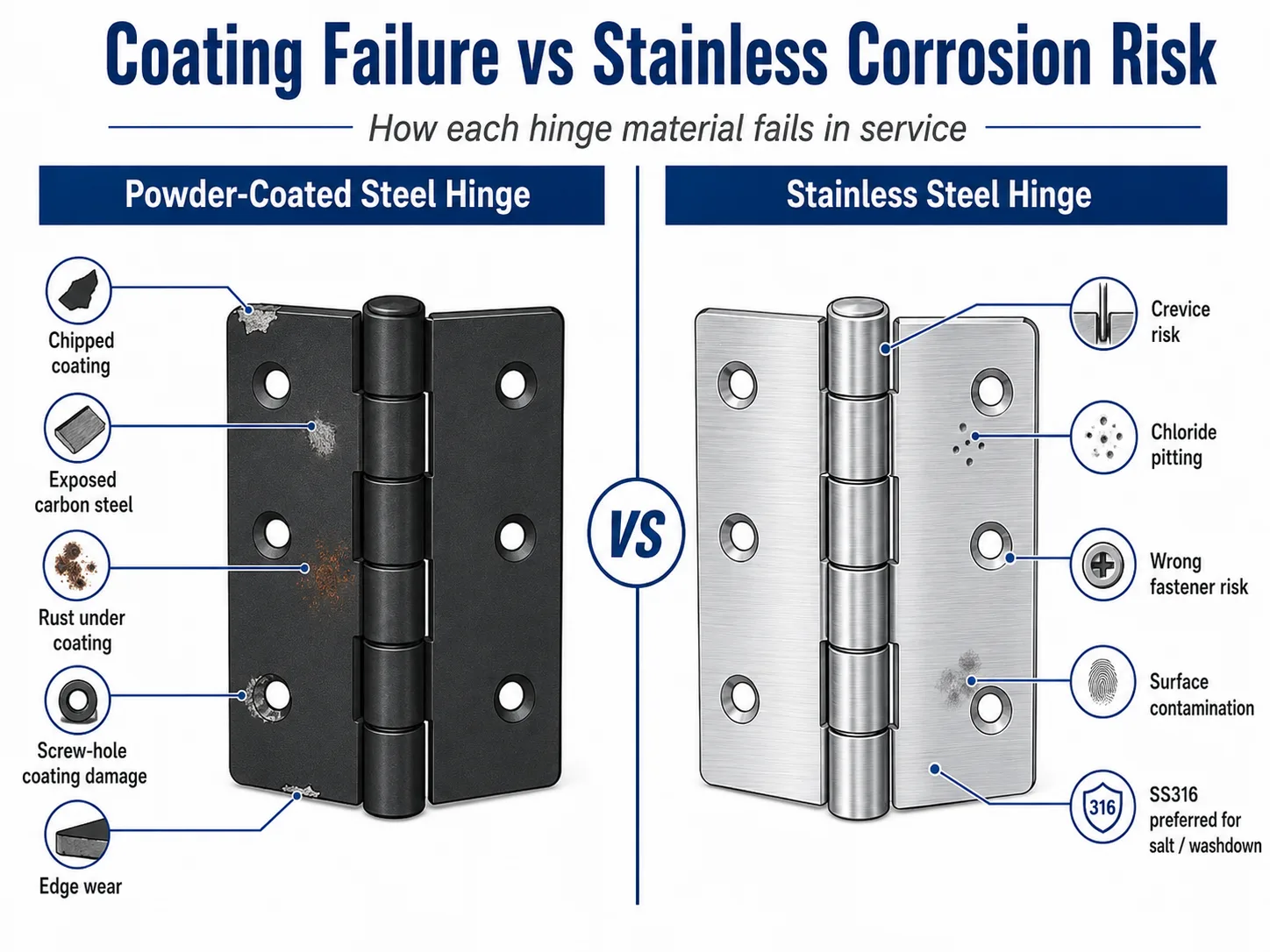

Risque de corrosion : défaillance du revêtement ou protection de la surface en acier inoxydable

La principale différence entre les charnières à revêtement en poudre et les charnières en acier inoxydable réside dans la manière dont chacune résiste à la corrosion. L'acier peint par poudrage dépend d'une couche de protection. L'acier inoxydable dépend du comportement de la surface de l'alliage. Les deux types de charnières peuvent se détériorer, mais de manière différente, et des tests accélérés tels que Essai au brouillard salin ASTM B117 sont la méthode standard pour les comparer dans des conditions contrôlées.

Les charnières revêtues de peinture en poudre se cassent généralement en premier lieu au niveau des bords, des trous de vis, des battants de charnière et des points de contact. Ces zones sont plus susceptibles d'être rayées, comprimées ou exposées à l'humidité. Si le revêtement est endommagé lors de l'installation, la charnière peut sembler acceptable au départ, mais commencer à rouiller plus tard autour des fixations ou des surfaces de contact cachées.

Les charnières en acier inoxydable sont généralement plus performantes dans les environnements humides ou corrosifs, mais elles nécessitent néanmoins une sélection correcte de la qualité et une installation propre. L'acier inoxydable SS304 peut se tacher ou se piquer dans les environnements riches en chlorure, tandis que l'acier inoxydable SS316 offre une plus grande résistance au sel, au lavage et à l'exposition côtière. Dans les projets à forte corrosion, le choix du matériau doit être examiné en même temps que les fixations, les rondelles, le drainage et la finition de la surface.

Facteur de corrosion	Charnières en acier peint par poudrage	Charnières en acier inoxydable
Méthode de protection	Barrière de revêtement externe	Surface en alliage résistant à la corrosion
Principal point faible	Revêtement écaillé, bords rayés, trous de vis	Crevasses, exposition aux chlorures, mauvaises fixations
Utilisation intérieure sèche	Bonne tenue	Souvent plus que nécessaire
Exposition extérieure	Dépend fortement de la qualité et de l'entretien du revêtement	Généralement plus sûr, surtout avec le bon niveau
Utilisation côtière ou pour le lavage	Risque élevé si le revêtement est endommagé	SS316 généralement préféré
Réparation après un dommage de surface	Des retouches peuvent être nécessaires	Généralement moins dépendante de la réparation du revêtement

Coût ou durée de vie : Ce que les acheteurs devraient comparer

Les charnières en acier thermolaqué ont généralement un coût d'achat moins élevé. Les charnières en acier inoxydable coûtent généralement plus cher à l'achat. Toutefois, le choix d'une charnière industrielle ne doit pas se faire uniquement en fonction du prix unitaire. Les acheteurs doivent également prendre en compte la main-d'œuvre de remplacement, les temps d'arrêt, la difficulté d'accès, la fréquence d'entretien et le coût d'une porte ou d'un panneau défectueux.

Pour une armoire intérieure protégée, l'acier peint par poudrage peut s'avérer plus rentable car l'environnement est contrôlé et le remplacement est simple. Sur une enceinte extérieure, une machine de lavage ou une armoire côtière, l'acier inoxydable peut s'avérer plus rentable pendant la durée de vie de l'équipement, car la rouille précoce, les goupilles grippées ou la défaillance du revêtement peuvent entraîner des appels de service répétés.

Si la charnière supporte une porte lourde ou un panneau d'accès fréquemment ouvert, le choix du matériau doit également être combiné avec les exigences de charge et de cycle. Pour les portes d'équipement plus lourdes, un processus de sélection des charnières robustes en fonction du poids de la porte est plus fiable que de choisir une charnière uniquement en fonction du revêtement ou de la qualité de l'acier inoxydable.

Les acheteurs doivent comparer le coût total, et pas seulement le prix unitaire

• Prix initial de la charnière
• Main d'œuvre pour l'installation
• Exigences en matière d'attaches et de rondelles
• Fréquence d'inspection et d'entretien
• Difficulté de remplacement
• Risque de temps d'arrêt si la porte ne peut pas s'ouvrir ou se fermer correctement
• Impact de la corrosion sur la compression du joint, l'alignement du loquet ou l'accès au service

Le meilleur choix de matériau est celui qui correspond à l'environnement d'exploitation et aux attentes en matière de service, et non celui dont le prix d'achat est le plus bas.

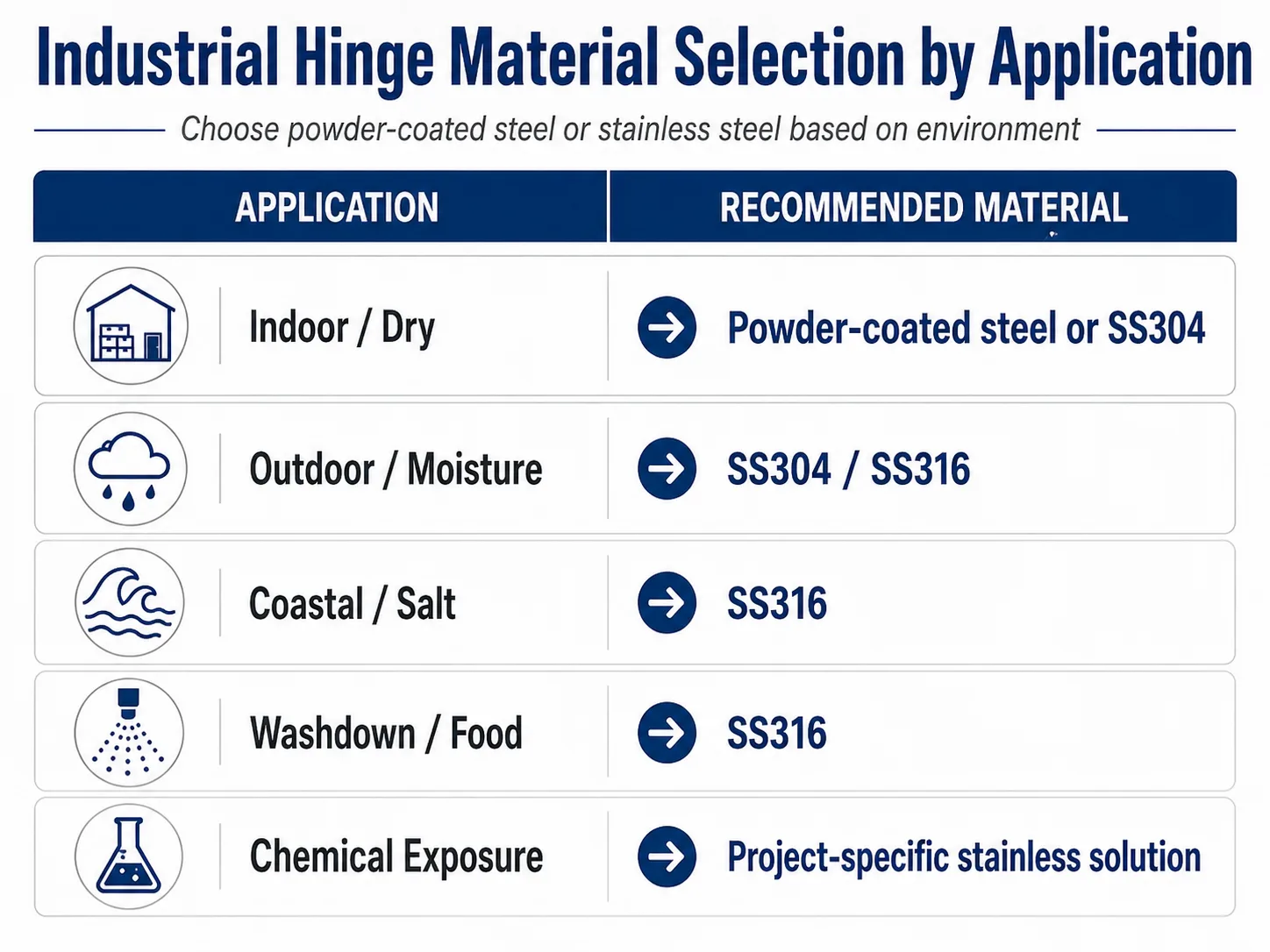

Tableau de sélection des applications

Le tableau ci-dessous constitue un point de départ pratique pour les acheteurs industriels. Le choix final doit toujours tenir compte du poids de la porte, du nombre de charnières, de la compatibilité des fixations, de la température de fonctionnement et des conditions d'entretien.

Application	Direction recommandée	Pourquoi
Armoire électrique intérieure	Acier peint par poudrage ou SS304	La peinture en poudre peut fonctionner si l'armoire est protégée de l'humidité.
Boîtier industriel extérieur	SS304 ou SS316 selon l'exposition	L'humidité extérieure augmente le risque de rouille autour du revêtement endommagé
Armoire de commande côtière	SS316	L'air chargé de sel augmente le risque de piqûre et de défaillance du revêtement
Équipement de transformation des aliments	SS316 avec géométrie nettoyable	Les produits chimiques de lavage et les exigences en matière d'hygiène favorisent la construction en acier inoxydable
Couverture de la machine dans un atelier sec	Acier peint par poudrage	Bon équilibre entre l'aspect, le coût et la durabilité à l'intérieur.
Boîtier pour produits chimiques ou lavage	SS316 ou solution inoxydable spécifique au projet	Les agents de nettoyage et l'humidité emprisonnée peuvent attaquer les revêtements et les fixations.
Panneau d'équipement temporaire ou à faible risque	Acier peint par poudrage	Un coût initial plus faible peut être acceptable si les conséquences de l'échec sont faibles.
Porte d'équipement OEM à longue durée de vie	Acier inoxydable en cas de corrosion ou de fiabilité d'accès	La main-d'œuvre de remplacement et le temps d'immobilisation peuvent l'emporter sur les économies initiales.

Pour les armoires extérieures exposées au sel, au nettoyage au jet d'eau ou à la corrosion, le matériau des charnières doit être examiné en même temps que les exigences de protection de l'armoire. Dans ces cas, il convient d'examiner le matériau des charnières en même temps que les exigences de protection du boîtier, Sélection de charnières NEMA 4X est un meilleur cadre de décision que la simple question de savoir si le revêtement en poudre ou l'acier inoxydable est plus esthétique sur la fiche technique.

Erreurs courantes lors de la comparaison des charnières à revêtement en poudre et des charnières en acier inoxydable

Erreur 1 : Supposer que la peinture en poudre est à l'épreuve de la rouille

Le revêtement par poudre peut améliorer la résistance à la corrosion, mais il ne rend pas l'acier au carbone inoxydable. Lorsque le revêtement est endommagé, le métal de base peut se corroder. Ce phénomène est particulièrement important au niveau des trous de vis, des bords de charnières et des points de contact mobiles.

Erreur 2 : Supposer que tout l'acier inoxydable est de qualité marine

Toutes les charnières en acier inoxydable ne fonctionnent pas de la même manière. SS304 et SS316 ne sont pas interchangeables dans les environnements riches en chlorure. Si la charnière est utilisée à proximité de l'eau salée, dans des zones de lavage ou dans le cadre d'un traitement chimique, la qualité de l'acier inoxydable doit être clairement spécifiée.

Erreur 3 : Ne pas tenir compte de la compatibilité des fixations

Le matériau des charnières n'est qu'un élément du système de corrosion. Les vis, les rondelles, les plaques de montage et le cadre de l'armoire doivent également être compatibles. Un mauvais choix de fixations peut provoquer des taches de rouille, une corrosion galvanique ou un desserrage, même si le corps de la charnière est correctement spécifié.

Erreur 4 : Ne considérer que le prix d'achat

L'acier peint par poudrage peut être moins cher à l'achat, mais si la charnière est difficile à remplacer ou si elle est installée dans un environnement difficile, une défaillance précoce peut coûter plus cher que la différence de prix initiale. Les acheteurs doivent comparer le coût total du service, et pas seulement le coût unitaire.

Recommandation finale

Pour les armoires intérieures protégées et les panneaux d'équipement secs, les charnières en acier revêtu de poudre peuvent être un choix pratique lorsque l'harmonisation des couleurs, le coût et une durabilité modérée sont les principales priorités. Pour les armoires extérieures, les équipements de lavage, les armoires côtières, les machines de transformation alimentaire ou les projets OEM à longue durée de vie, les charnières en acier inoxydable sont généralement le choix le plus sûr.

En règle générale, il convient d'utiliser l'acier peint par poudrage lorsque l'environnement est contrôlé et qu'il est peu probable que le revêtement soit endommagé. Utilisez le SS304 pour les exigences générales en matière d'acier inoxydable dans des environnements moins agressifs. Utilisez le SS316 lorsque le sel, les produits chimiques de lavage, l'air côtier ou la résistance à la corrosion à long terme font partie de la spécification.

Si la charnière est utilisée sur un équipement de transformation des aliments ou de lavage, le choix du matériau doit également permettre le nettoyage et l'accès à la maintenance. Dans ces environnements, sélection des charnières pour les équipements de transformation des aliments doit tenir compte à la fois de la qualité de l'acier inoxydable, de la géométrie de la surface, du contrôle des fixations et de la procédure de nettoyage.

FAQ

Besoin d'aide pour choisir le matériau de la charnière ?

Si votre projet nécessite des charnières pour des armoires extérieures, des équipements de lavage, des armoires industrielles, des installations côtières ou des portes OEM à longue durée de vie, HTAN peut vous aider à examiner les conditions de l'application avant de procéder à la sélection. Faites-nous part du matériau de votre armoire, de la taille de la porte, du niveau d'exposition, de la méthode de nettoyage, de la préférence en matière de fixation et de la durée de vie prévue, et notre équipe d'ingénieurs pourra vous recommander une direction de charnière en acier revêtu de poudre, en SS304 ou en SS316.
