Charnières industrielles à boîtier : Types et guide de conception

Dans les environnements industriels difficiles, une charnière saillante n'est pas seulement un défaut esthétique, mais aussi un risque potentiel de sécurité et un point de défaillance. La définition fondamentale d'une charnière invisible de qualité industrielle repose sur le principe suivant : lorsque la porte est fermée, tous les composants de la charnière - vantaux, axes et fixations - sont cachés, formant une interface affleurante entre la porte et le cadre.

Dans la conception d'équipements industriels d'une valeur d'un million de dollars, les charnières sont des accessoires loin d'être anodins. Ils influencent directement la fiabilité de la fermeture de la porte, les indices de protection du boîtier (IP/NEMA), les coûts de maintenance à long terme et même la valeur marchande perçue d'un produit. Pourtant, le choix entre charnières encastrées et charnières en applique reste mal compris au stade des spécifications, ce qui entraîne des défaillances de joints, des retouches inutiles et des vulnérabilités en matière de sécurité qui auraient pu être évitées.

Ce guide couvre systématiquement les classifications structurelles, les comparaisons de performances entre les systèmes dissimulés et les systèmes traditionnels, l'analyse financière du coût total de possession, la science des matériaux, les calculs de couple et la conformité aux normes internationales (IP, NEMA, ATEX) - tout ce dont un ingénieur a besoin pour prendre et défendre cette décision lors d'un examen de la conception.

Définitions : Charnières encastrées et charnières en applique

Charnière industrielle encastrée

Définition : Monté à l'intérieur de la porte et du cadre, il est complètement caché lorsque la porte est fermée. Utilise des mécanismes à bras multiples ou à arbre interne, généralement fabriqués à partir d'acier inoxydable. Acier inoxydable 304/316 ou un alliage de zinc à haute résistance. Conçus pour supporter des charges axiales et radiales combinées, ils nécessitent des tolérances de fabrication et d'assemblage serrées.

Types typiques : Charnières à encastrer à plusieurs articulations, charnières à mortaiser, charnières en applique, charnières à encastrer amovibles, charnières réglables en 3D.

Cas pratique : Dans le cadre d'un projet de panneau d'inspection pour le transport ferroviaire, le passage à des charnières encastrées en acier inoxydable 316 a permis d'améliorer l'indice IP global de IP54 à IP66 et de réduire le déplacement des vibrations de la porte de 18%.

Charnière en applique (exposée)

Définition : Installé sur la surface extérieure de la porte ou du cadre, visible à l'ouverture et à la fermeture. Conception simple avec peu de composants ; facile à fabriquer et à remplacer. Convient pour le soudage, le boulonnage ou le rivetage.

Types typiques : Charnières en bout, charnières en drapeau, charnières à sangle robuste, charnières soudées en continu (piano), charnières à palier robuste.

Principaux avantages des charnières invisibles pour la fabrication industrielle

Sécurité et résistance à l'effraction

Les charnières dissimulées offrent une protection à double couche que les modèles montés en surface ne peuvent égaler :

Sécurité des actifs : L'axe de charnière et les vis de fixation sont entièrement enfermés dans la porte et le cadre. De l'extérieur, il n'y a pas de points accessibles - pas de fentes d'accès, pas de goupilles amovibles - pour forcer l'entrée. Dans les installations publiques telles que les armoires de télécommunications extérieures ou les distributeurs automatiques de billets, un attaquant n'a besoin que d'un tournevis ou d'un outil coupant pour défaire une charnière montée en surface. D'après l'étude EN 1627 La conception "inaccessible" de la charnière cachée augmente considérablement le temps d'effraction. Les charnières invisibles sont donc essentielles pour protéger les distributeurs automatiques de billets, les serveurs des centres de données et les panneaux de contrôle des infrastructures critiques.

Sécurité opérationnelle : OSHA 1910.212 exige explicitement que les protections des machines éliminent les risques de pincement ou d'accrochage causés par les pièces saillantes. Les charnières apparentes traditionnelles constituent un risque classique d'accrochage, susceptible de s'accrocher aux vêtements ou aux EPI des opérateurs. Les charnières cachées éliminent totalement ces parties saillantes, réduisant ainsi le risque de trébuchement ou d'enchevêtrement.

Une étanchéité environnementale supérieure

Il s'agit de l'avantage technique le plus important des charnières encastrées dans les applications industrielles - il détermine directement si une armoire électrique peut obtenir la certification de protection de l'environnement.

Les charnières apparentes traditionnelles doivent pénétrer ou interrompre le joint d'étanchéité, créant ainsi d'inévitables points de fuite. Les charnières cachées, montées à l'intérieur du périmètre du joint, permettent au joint de former un joint d'étanchéité. boucle fermée complète autour du cadre de la porte, ce qui garantit une étanchéité uniforme. De nombreuses charnières industrielles encastrées comprennent également Ajustement 3D (axes X/Y/Z), ce qui permet aux installateurs d'assurer une compression constante du joint sur tout le périmètre (compression de 30-50% recommandée), ce qui est essentiel pour la réussite de l'installation. IEC 60529 (IP65/IP66) ou NEMA 250 Essais d'étanchéité de type 4.

Comparaison des indices IP et NEMA pour le choix des charnières industrielles

Efficacité de l'espace et conception hygiénique

Efficacité de l'espace : Les charnières encastrées éliminent les saillies externes, ce qui permet de placer les armoires côte à côte sans espace libre, optimisant ainsi la densité de l'agencement. Dans les centres de données à haute densité où les armoires sont regroupées dans des murs continus, les charnières montées en surface créent des espaces entre les unités et perturbent l'agencement. Les charnières encastrées permettent une installation avec un véritable dégagement zéro.

Conception hygiénique : Dans l'alimentation (NSF/ANSI) et pharmaceutiques (EHEDG), les charnières apparentes piègent les contaminants dans des fissures géométriques complexes. Les charnières cachées offrent des surfaces lisses et affleurantes qui peuvent être lavées à haute pression, ce qui permet de répondre aux exigences strictes en matière d'hygiène. Une certification (EHEDG/NSF) est nécessaire pour vérifier la nettoyabilité totale.

Durabilité et intégrité structurelle accrues

Les corps de charnière sont protégés à l'intérieur de la porte et du cadre, à l'abri des chocs physiques, de la corrosion et de l'usure environnementale. Les charnières montées en applique sont directement exposées à la pluie, au brouillard salin (par exemple, à l'eau de mer) et à l'humidité. ASTM B117) et la poussière, ce qui nécessite un entretien et un remplacement plus fréquents. Les charnières encastrées montées sur mortaise répartissent les charges à l'intérieur, ce qui améliore la rigidité, la capacité de charge et les performances anti-affaissement.

Charnières encastrées ou traditionnelles : Comparaison des performances clés

Quand les charnières traditionnelles l'emportent : Les charnières soudées ou continues avec structure à axe et palier supportent des charges statiques et dynamiques extrêmement élevées, ce qui les rend idéales pour les machines lourdes, les portes d'entrepôts et les véhicules miniers où le support de charge, la facilité d'entretien et le coût sont des priorités absolues. Voir notre guide complet des charnières à souder ou à boulonner pour les applications lourdes.

Analyse du coût total de possession : Pourquoi les charnières invisibles sont souvent le choix le plus économique

De nombreux décideurs tombent dans un piège spécifique : ils ne comparent que la différence de prix unitaire sur la nomenclature. Ils ignorent les risques considérables qui se cachent derrière l'étiquette du prix le plus bas. Le coût total de possession comprend non seulement le prix d'achat, mais aussi l'effort d'installation, le coût de la maintenance, le risque d'immobilisation et la valeur du cycle de vie.

Coût initial de l'acquisition

Les charnières en applique sont généralement moins chères - la différence de prix peut aller de 30% à 200% en fonction du matériau. Toutefois, pour compenser les lacunes du montage en applique (sécurité, étanchéité), il peut être nécessaire d'acheter des vis de sécurité supplémentaires, des couvercles de protection ou des cadenas anti-effraction. Une fois ces accessoires pris en compte, l'écart de prix se réduit considérablement.

Efficacité de l'installation et de l'assemblage

Les charnières montées en applique nécessitent de percer des trous dans les surfaces de la porte et du cadre, ce qui ajoute des étapes de traitement et risque de rayer le revêtement anticorrosion, ce qui entraîne des retouches manuelles. De nombreuses charnières industrielles encastrées modernes utilisent une technologie d'installation rapide (goupilles à ressort, modèles à encliqueter) qui permet aux ouvriers de la chaîne de montage d'effectuer l'installation en quelques secondes sans outils, ce qui réduit considérablement les coûts de main-d'œuvre, même si le calcul initial de l'espace libre par CAO est plus important.

Coûts d'entretien et de remplacement

Les charnières montées en surface sur les équipements extérieurs nécessitent un dérouillage ou un remplacement périodique. Chaque intervention de maintenance sur site entraîne des frais de déplacement et des coûts d'immobilisation de l'équipement. Les charnières encastrées, protégées par le système d'étanchéité de l'armoire, ont généralement une durée de vie équivalente à celle de l'armoire elle-même et ne nécessitent que rarement un remplacement.

Valeur de la marque et pouvoir de fixation des prix

Il s'agit d'un coût indirect qui est constamment sous-estimé. Les équipements dotés de charnières dissimulées ont un aspect plus net et une esthétique industrielle moderne. Si vous vendez des instruments médicaux ou industriels de précision à un prix supérieur à $50 000, des charnières de bout en bout bon marché et saillantes nuisent directement à la perception qu'a le client de la qualité globale. Le pouvoir de fixation des prix que permet le design caché dépasse souvent de loin le coût de la charnière elle-même.

Aperçu de la situation sur le terrain : Dans les environnements de haute sécurité nécessitant une conformité IP/NEMA, les charnières encastrées offrent une plus grande valeur de cycle de vie. Dans les applications à forte charge ou à haute fréquence où l'accès à la maintenance est facile, les charnières traditionnelles offrent un meilleur rapport qualité-prix.

Principales classifications des charnières industrielles à boîtier

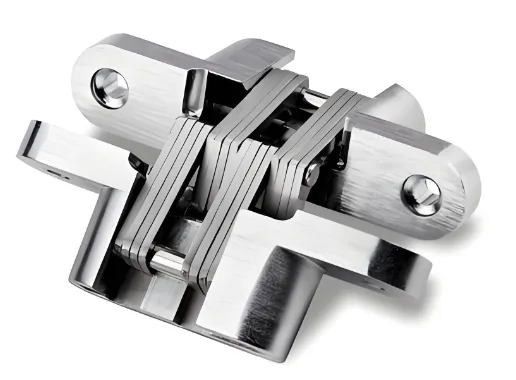

Charnières encastrées ultra-robustes Multi-Link

• Structure : Multiples liens et goupilles de précision formant un mécanisme complexe.
• Proposition : Translation puis rotation ; vérifier la trajectoire du mouvement à l'aide des fichiers CAO du fabricant.
• Applications : Portes à 180°, panneaux épais, armoires de centre de données nécessitant une ouverture totale de la porte dans des allées étroites.
• Pour/Contre : Capacité de charge et angle d'ouverture élevés ; coût plus élevé ; nécessite une installation précise.

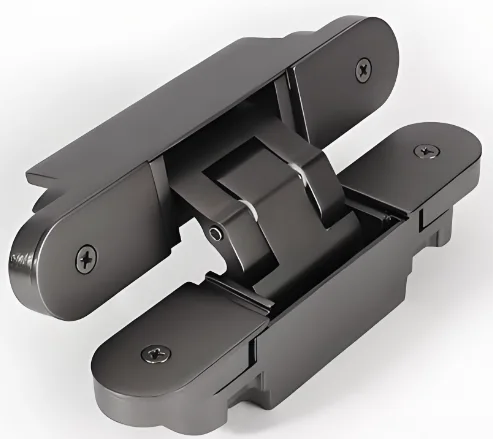

Charnières encastrées à mortaiser

• Structure : Entièrement encastré dans les cavités usinées dans la porte et le cadre.
• Applications : Type le plus courant pour les armoires de service moyen à lourd ; armoires de commande électrique.
• Pour/Contre : Excellente stabilité structurelle et répartition des charges ; nécessite un usinage CNC précis.

Charnières à encastrer pour montage en applique

• Structure : Montage sur les surfaces intérieures de la porte et du cadre sans nécessiter d'évidements usinés.
• Applications : Boîtiers en tôle mince (épaisseur de paroi de 1,5 à 2,5 mm).
• Pour/Contre : Installation facile ; capacité de charge limitée par rapport aux modèles à mortaise.

Charnières amovibles dissimulées

• Structure : Drapeau en deux parties ; le panneau de la porte se soulève de la charnière à un angle spécifique.
• Applications : Armoires de serveurs, panneaux de dispositifs médicaux, toute application nécessitant fréquemment le retrait complet de la porte. Voir notre charnière relevable guide complet pour des conseils de sélection détaillés.
• Pour/Contre : Améliore la facilité d'entretien et réduit le MTTR ; résistance à l'effraction légèrement inférieure à celle des modèles fixes.

Charnières dissimulées réglables en 3D

• Fonctionnalité : Réglage fin sur les axes X, Y, Z (±2 mm typiques) après l'installation.
• Importance : Indispensable pour maintenir une compression constante du joint et des indices IP/NEMA dans les grands ensembles où les tolérances de fabrication s'accumulent. Sans ajustement 3D, il est extrêmement difficile d'atteindre l'indice IP66 sur les portes des grands boîtiers.

Scénarios d'applications industrielles typiques

Matrice de décision : Quand choisir une solution

Guide de sélection ultime : Charge, mouvement, matériau, installation

Étape 1 - Calculer avec précision les besoins en charge

Une erreur fréquente consiste à choisir les charnières uniquement en fonction du poids de la porte. Le calcul correct utilise le couple :

Formule de couple : M = F × D

• M = Couple (N-m)
• F = Poids de la porte converti en force : F (N) = Masse (kg) × 9,8 m/s²
• D = Bras de levier = Largeur de la porte / 2 (m)

Exemple : Porte de 40 kg, 1,0 m de large → F = 40 × 9,8 = 392 N → D = 0,5 m → M = 392 × 0,5 = 196 N-m

Répartissez le couple total sur le nombre de charnières utilisées, puis appliquez un facteur de sécurité de ≥ 1,5×. Vérifiez que la poussée nominale et la charge radiale de chaque charnière dépassent les valeurs calculées. Pour un cadre de calcul complet, voir notre guide de calcul et de sélection des charnières à couple.

Étape 2 - Déterminer la trajectoire du mouvement et l'angle d'ouverture

Pour les charnières encastrées à plusieurs bras, le centre de rotation est un "point virtuel" défini par le mécanisme - une modélisation incorrecte entraîne une collision entre la porte et le cadre lors de l'ouverture. Vérifiez toujours les fichiers de mouvement CAO du fabricant avant de finaliser les dimensions de l'installation. Avertissement technique : forcer une charnière au-delà de son angle limite de conception entraîne des dommages permanents.

Étape 3 - Adapter les matériaux à l'environnement et aux normes

Pour une comparaison approfondie des charnières à boîtier en zinc moulé sous pression et en acier inoxydable, y compris l'analyse des modes de défaillance et les conseils en matière d'approvisionnement, voir notre site web Guide d'approvisionnement pour les charnières encastrées en zinc ou en acier inoxydable.

Étape 4 - Choisir la méthode d'installation

• Mortaise (usinée CNC) : Idéal pour les installations permanentes et les assemblages lourds. Intégrité structurelle maximale ; nécessite des capacités d'usinage de précision.
• Montage à vis (surface interne) : Idéal pour les conceptions modulaires, les boîtiers réglables ou les applications nécessitant une maintenance et une facilité d'entretien. Utilisez des conceptions réglables en 3D pour compenser les tolérances d'assemblage.

Pour les assemblages de grande taille, choisissez toujours des charnières réglables en 3D afin de corriger les défauts d'alignement et d'assurer une compression uniforme des joints. Serrez les fixations au couple spécifié à l'aide d'une clé dynamométrique ; appliquez un produit de blocage des filets (Loctite, par exemple) ou des rondelles de blocage pour éviter tout desserrage dû aux vibrations.

Autocontrôle de la sélection pour les examens de conception

Utilisez cette liste de contrôle pendant l'AMDE (Analyse des modes de défaillance et de leurs effets) pour s'assurer que la sélection des charnières est intégrée dès le début dans la gestion des risques :

1. Est sécurité ou capacité de charge la priorité absolue pour cette application ?
2. La demande nécessite-t-elle une indice IP ou NEMA spécifique? Si l'indice de protection est supérieur ou égal à IP65, l'encastrement est presque toujours nécessaire.
3. Fait apparence du produit affectent la valeur perçue du marché ou entraînent une majoration de prix ?
4. Votre processus de fabrication prend-il en charge Usinage CNC pour l'installation d'une mortaise ?
5. Qu'est-ce que la fréquence d'entretien prévue? Les techniciens devront-ils accéder à la charnière pour l'entretien ?
6. Lequel est le plus important ? coût de l'immobilisation à long terme ou coût d'achat initial?
7. Avez-vous vérifié le TCO sur 10 anset pas seulement le prix unitaire de la nomenclature ?

Dépannage courant

Q : La porte s'affaisse - que dois-je faire ?

• Recalculez le couple requis en utilisant M = (m × g) × (D / 2) et vérifiez que la charge nominale de la charnière est suffisante.
• Si la charge dépasse la capacité de la charnière, passez à un modèle plus performant.
• Si la charge est conforme aux spécifications, vérifier le serrage des fixations et l'intégrité du substrat. Pour un cadre de diagnostic complet, voir notre guide de diagnostic et de prévention de l'affaissement des charnières.

Q : Pourquoi mon indice IP ne fonctionne-t-il pas après l'installation ?

• Vérifier la compression du joint : Vérifier que le joint est comprimé uniformément et suffisamment (compression 30-50%) sur tout le périmètre.
• Ajuster l'alignement : Sur les charnières réglables en 3D, utilisez le réglage de l'axe X (profondeur) pour assurer l'étanchéité de la porte contre le cadre.
• Vérifier l'intégrité du joint : Vérifier qu'il n'y a pas de rupture, de déchirure ou d'espace au niveau des coutures qui pourrait compromettre l'étanchéité.

Q : La charnière étant cachée à l'intérieur, puis-je utiliser de l'acier au carbone plutôt que de l'acier inoxydable ?

Une idée fausse très répandue. Bien que l'environnement interne soit meilleur, la condensation peut toujours se produire à l'intérieur des armoires - en particulier dans les armoires qui passent d'un état chauffé à un état refroidi. Pour les applications intérieures générales, l'acier au carbone zingué ou l'alliage de zinc est acceptable. Pour les environnements côtiers, à forte humidité ou chimiques, même les charnières internes doivent être en acier inoxydable 304 ou 316 pour éviter le grippage dû à la corrosion à long terme.

Q : La capacité de charge des charnières encastrées est-elle vraiment inférieure à celle des charnières en applique ?

Pas nécessairement. Alors que les charnières en applique sont structurellement plus simples et plus encombrantes à volume égal, les charnières encastrées modernes de qualité industrielle utilisant de l'acier à haute résistance et des structures de liaison optimisées peuvent entièrement supporter des panneaux de porte pesant 40 kg ou plus de 100 kg. Vérifiez toujours les données relatives à la "charge radiale" et à la "charge axiale" dans la fiche technique du produit et maintenez un facteur de sécurité de 1,5×.

Q : Les charnières invisibles occupent l'espace interne de l'armoire - que se passe-t-il si l'équipement n'entre pas dans l'armoire ?

Il s'agit là d'une préoccupation légitime. Pendant la phase de conception CAO, importez le modèle 3D fourni par le fabricant de charnières pour simuler la trajectoire complète du mouvement. Pour les armoires dont l'espace est extrêmement limité, choisissez des charnières encastrées "décalées" ou des charnières à structure plate pour minimiser l'intrusion interne.

Conclusion

Le choix optimal dépend des exigences de l'application, des contraintes techniques et de la pondération des coûts du cycle de vie.

• Quand la sécurité, la protection IP/NEMA, l'apparence et le coût total de possession à long terme sont des priorités → choisir charnières cachées.
• Quand capacité de charge maximale, facilité d'entretien sur le terrain et coût initial le plus bas le plus important → choisir charnières traditionnelles en applique.

Nous recommandons de procéder à une évaluation complète du coût total de possession et d'exécuter la liste d'autocontrôle ci-dessus au cours de la phase de conception - et non pas après que des défaillances de joints ou des problèmes de vandalisme sont apparus en production. Pour obtenir des spécifications personnalisées ou des conseils techniques sur le choix des charnières invisibles pour votre projet de boîtier, contactez directement l'équipe d'ingénieurs HTAN.
