Charnières pour armoires d'usines de traitement de l'eau : guide sur la corrosion et les appels d'offres

Dans les stations d'épuration, les charnières des armoires ne sont pas un simple détail de quincaillerie. Elles ont une incidence sur l'accès aux armoires, la rapidité de l'entretien, la résistance à la corrosion, l'alignement des portes, l'étanchéité des joints et le coût d'exploitation à long terme. Une charnière qui fonctionne bien dans un local électrique sec peut présenter des défaillances prématurées à proximité d'une zone de dosage de produits chimiques, d'une station de pompage, d'un bassin extérieur ou d'une zone de traitement des eaux usées.

C'est pourquoi charnières pour armoires de stations d'épuration doit être déterminé en fonction des conditions réelles du site, et non sur la base d'hypothèses générales concernant les équipements des armoires. L'humidité, les lavages à haute pression, les projections de produits chimiques, les contaminants en suspension dans l'air, les accès répétés et les fixations en métaux mixtes peuvent tous influencer le choix de la charnière appropriée.

Quelles sont les charnières les plus adaptées aux armoires des stations d'épuration ?

Pour la plupart des armoires utilisées dans les stations d'épuration, le choix des charnières doit tenir compte de la zone d'exposition, de la fréquence d'accès et du risque de corrosion. Les locaux électriques secs peuvent utiliser des charnières en acier revêtu ou en acier inoxydable standard lorsque le plan de maintenance est bien maîtrisé. Les stations de pompage, les armoires extérieures situées près des bassins, les zones de dosage de produits chimiques et les zones de traitement des eaux usées nécessitent généralement des charnières en acier inoxydable, des fixations résistantes à la corrosion, un alignement stable des portes et un plan de maintenance bien défini.

Dans les zones exposées à des projections importantes, à l'humidité, à des produits chimiques ou aux eaux usées, l'acier inoxydable 316 ou une étude de corrosion spécifique au projet s'avèrent généralement plus sûrs que l'acier plaqué standard ou les charnières d'armoire à usage léger.

Pourquoi les armoires de traitement de l'eau nécessitent-elles des charnières aux caractéristiques spécifiques ?

Une station d'épuration n'est pas un bâtiment industriel classique. Même lorsqu'une armoire n'est pas directement exposée à des projections d'eau, elle peut néanmoins être confrontée à une humidité persistante, à de la condensation, à de l'air chargé de chlore, à des projections de produits chimiques, à une exposition aux intempéries ou à une contamination provenant des réservoirs et des canalisations situés à proximité.

Les portes des armoires peuvent également être ouvertes à maintes reprises par les opérateurs, les électriciens, les techniciens en instrumentation et les sous-traitants. Cela signifie que la charnière doit résister à la fois aux conditions environnementales et au nombre de cycles. Si la charnière se corrode, se grippe, se desserre ou désaligne la porte, le problème ne se limite pas à une simple défaillance matérielle. Cela peut retarder le dépannage, compromettre l'étanchéité du joint et allonger le temps de maintenance.

C'est pourquoi la charnière doit être évaluée dans le cadre du système complet de porte d'armoire : matériau de la charnière, conception de l'axe et du vantail, matériau des fixations, poids de la porte, fréquence d'ouverture, compression du joint, épaisseur de la surface de montage, exposition à la corrosion, accès pour le remplacement et plan d'inspection. La charnière appropriée est celle qui permet de maintenir l'armoire accessible, alignée et en état de fonctionnement dans la zone de l'usine où elle est installée.

L'emplacement de la cuisine est primordial

La question la plus importante n'est pas simplement « Quel est le meilleur matériau pour les charnières ? ». Il convient plutôt de se demander : où l'armoire est-elle installée, et à quoi la charnière est-elle confrontée au quotidien ? Les différents secteurs d'une station d'épuration présentent des risques variés pour les charnières.

Zone végétale	Exposition type	Spécifications relatives au sens d'ouverture de la charnière
Local électrique sec	Faible taux d'humidité, accès contrôlé	Une charnière en acier revêtu ou en acier inoxydable peut être acceptée
Armoire de station de pompage	Humidité, vibrations, accès fréquent	Charnière en acier inoxydable avec fixations adaptées
Zone de dosage des produits chimiques	Projections de produits chimiques, émanations, exposition lors du nettoyage	Acier inoxydable 316 ou analyse de la corrosion spécifique au projet
Meuble d'appoint d'extérieur pour bord de piscine	Pluie, rayons UV, humidité, projections d'eau, vent	Charnière en acier inoxydable, fixations étanches, alignement stable du joint
Zone de traitement des eaux usées	Humidité, atmosphère corrosive, contamination	Acier inoxydable 316, contrôle des interstices, inspection périodique
Zone de lavage	Jet d'eau direct ou produits chimiques de nettoyage	Système de charnières et de fixations résistant à la corrosion
Armoire d'instrumentation	Accès fréquent, portes plus petites	Fonctionnement fluide, alignement stable, résistance à la corrosion

Cette approche par zones d'exposition permet d'éviter deux erreurs courantes : une surdimensionnement des armoires d'intérieur à faible risque et un sous-dimensionnement des armoires destinées aux zones humides critiques.

Risques de corrosion : humidité, produits chimiques, projections et mélange de métaux

Les stations d'épuration génèrent simultanément plusieurs facteurs de corrosion. Une charnière peut être exposée à l'humidité stagnante, aux projections d'eau, aux résidus chimiques, aux produits de nettoyage, à la pluie ou à la condensation. Ces risques s'aggravent lorsque la charnière, les fixations, le revêtement de la porte et le cadre sont constitués de métaux incompatibles. La corrosivité de l'atmosphère environnante peut être classée selon ISO 9223, la classification internationale de la corrosivité atmosphérique, qui évalue les environnements en fonction de la durée d'humidité, de la salinité de l'air et de la pollution — une référence utile avant d'attribuer un matériau de charnière à chaque zone de plantation.

Les points de corrosion les plus courants au niveau des charnières se situent notamment autour des trous de vis, derrière les vantaux, au niveau des interstices entre les axes et les articulations, entre la charnière et la surface peinte de la porte, autour des bords où le revêtement est endommagé, là où l'eau s'accumule derrière la charnière, et là où les ferrures en acier inoxydable entrent en contact avec de l'acier ou de l'aluminium revêtu sans isolation.

Une charnière en acier inoxydable n'est pas automatiquement à l'abri de la corrosion. Si de l'humidité s'accumule derrière le vantail de la charnière, si les fixations ne sont pas adaptées ou si la surface est souillée lors de l'installation, de la corrosion peut tout de même apparaître. Avant de prescrire des ferrures en acier inoxydable dans des zones exposées aux projections d'eau ou aux produits chimiques, vérifiez pourquoi les charnières en acier inoxydable peuvent encore se corroder lorsque de l'humidité s'accumule ou que les fixations ne sont pas adaptées.

Choix des matériaux : acier revêtu, acier inoxydable 304 ou acier inoxydable 316

Le choix des matériaux doit tenir compte du niveau d'exposition. Une armoire d'intérieur sèche et une armoire de dosage de produits chimiques ne doivent pas nécessairement être équipées du même type de charnière.

Matériau de la charnière	Où cela pourrait s'intégrer	Risque principal
Acier revêtu	Armoires d'intérieur sèches ou protégées	Les dommages causés au revêtement peuvent mettre l'acier à nu et provoquer l'apparition de rouille
Acier inoxydable 304	Zones généralement humides ou modérément humides	Peut s'avérer insuffisant dans les zones exposées aux produits chimiques, au chlorure ou aux eaux usées
Acier inoxydable 316	Dosage de produits chimiques, en extérieur près des bassins, en zone côtière, pour les eaux usées, dans les zones à forte projection d'eau	Un coût plus élevé, mais une meilleure résistance à la corrosion
Aluminium	Panneaux légers à exposition modérée	Il convient de vérifier la compatibilité galvanique et la résistance
Acier plaqué	À usage intérieur uniquement, à petit prix	En général, ne convient pas aux zones humides ou exposées à des produits chimiques agressifs

Le coût initial le plus bas d'une charnière n'est souvent pas synonyme du coût le plus bas sur l'ensemble du cycle de vie. Dans une zone humide de l'usine, le remplacement d'une charnière nécessite de la main-d'œuvre, du temps d'accès, un éventuel réajustement de la porte et, parfois, une mise hors service de l'armoire. Pour les armoires très sollicitées ou exposées, le choix des matériaux doit être considéré comme une décision portant sur l'ensemble du cycle de vie.

Type de charnière selon le mode d'ouverture de l'armoire

Toutes les portes d'armoire ne nécessitent pas le même type de charnière. C'est le mode d'ouverture qui doit déterminer le type de charnière.

Trappes d'accès standard pour opérateurs

Pour les armoires électriques courantes ouvertes par des opérateurs ou des électriciens, une charnière à paumelle résistante à la corrosion ou une charnière industrielle en applique peut suffire si la porte n'est pas trop lourde et si l'environnement est modérément agressif.

Portes d'armoire à joint long

Les portes longues sollicitent davantage l'alignement. Si la porte est équipée d'un joint d'étanchéité, la charnière doit contribuer à maintenir une compression uniforme au fil du temps. Une charnière défaillante peut entraîner un affaissement de la porte, ce qui peut nuire à l'étanchéité. Lorsque l'armoire repose sur une porte équipée d'un joint d'étanchéité, la Liste de contrôle des charnières d'armoires classées IP permet de vérifier l'alignement des charnières, la force de fermeture et l'étanchéité.

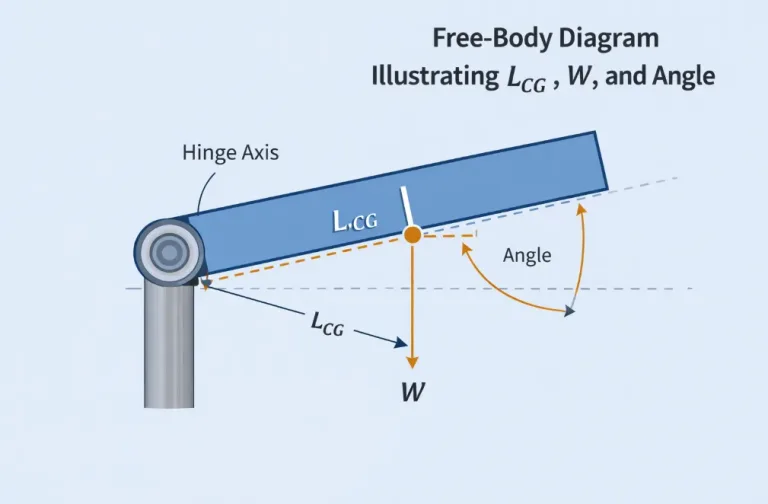

Portes en acier massif

Pour les portes d'armoire plus lourdes, il convient de vérifier la résistance des charnières avant de finaliser le choix des matériaux. Une charnière résistante à la corrosion mais dont les caractéristiques mécaniques sont insuffisantes peut tout de même céder en s'affaissant, en se desserrant ou en se déformant. Pour les portes en acier plus lourdes, il convient d'utiliser processus de sélection des charnières robustes en fonction du poids et de la largeur de la porte avant de choisir le matériau ou la finition.

Panneaux de service amovibles

Si les techniciens doivent retirer fréquemment un panneau, les charnières amovibles peuvent réduire le temps d'intervention. Cela peut s'avérer utile pour les armoires de commande de pompes, les panneaux d'instrumentation ou les installations dans des locaux techniques exigus où l'espace de manœuvre des portes est limité.

Portes de maintenance à usage intensif

Les portes qui s'ouvrent fréquemment pour des inspections, des contrôles de filtres ou des tests électriques doivent fonctionner sans à-coups et rester parfaitement alignées. Dans ce cas, la durée de vie et l'usure des goupilles sont tout aussi importantes que la résistance à la corrosion.

Éléments de fixation, joints et alignement des portes

Une fiche technique de charnière est incomplète si elle se contente d'indiquer le matériau de la charnière. Dans les zones humides ou exposées à des agents chimiques, les éléments de fixation peuvent céder avant le corps de la charnière. Si les vis rouillent, se desserrent ou provoquent une corrosion galvanique, l'ensemble de l'installation peut devenir peu fiable.

Le système de charnières et de fixations doit être défini dans son ensemble : matériau du vantail, matériau de l'axe, matériau des vis ou des boulons, exigences relatives aux rondelles ou à l'isolation, matériau de la porte et du cadre, système de revêtement, épaisseur de la surface de montage, exigences en matière de compression des joints, ainsi que les risques liés au drainage ou à la formation de poches d'humidité.

L'alignement de la porte est également essentiel. Une charnière qui laisse la porte s'affaisser peut réduire la compression du joint et créer une voie de fuite. Pour les meubles de salle de bains extérieurs ou les installations exposées au sel, appliquez les mêmes critères de sélection des matériaux que pour les Spécification de la charnière NEMA 4X pour les projets côtiers.

Tableau des caractéristiques techniques des charnières pour armoires de traitement de l'eau

Utilisez ce tableau comme point de départ avant de lancer un appel d'offres.

État du meuble	Critique recommandée
Local électrique intérieur sec	Vérifier le cycle de fonctionnement, le poids de la porte et les exigences de base en matière de résistance à la corrosion
Station de pompage humide	Utilisez des charnières en acier inoxydable et des fixations compatibles ; vérifiez les vibrations et la fréquence d'accès
Zone de dosage des produits chimiques	Vérifier l'exposition aux produits chimiques ; envisager l'utilisation d'acier inoxydable 316 et les détails relatifs à l'isolation
Meuble d'appoint d'extérieur pour bord de piscine	Vérifier la résistance à la pluie, aux UV, aux projections d'eau, à la charge due au vent, l'alignement des joints et l'étanchéité des fixations
Zone de traitement des eaux usées	Prévoir une marge de corrosion plus importante ; réexaminer la corrosion interstitielle et le plan d'inspection
Zone de lavage	Vérifier la compatibilité des charnières, des fixations, des lubrifiants et des finitions avec le processus de nettoyage
Porte à joint long	Vérifiez l'affaissement, l'espacement des charnières et la pression du loquet
Porte en acier massif	Calculer la charge et déterminer la résistance des charnières avant de choisir définitivement le matériau
Armoire souvent ouverte	Vérifier la durée de vie, l'usure des broches et la facilité de remplacement
Endroit difficile d'accès	Privilégier la stabilité de l'alignement et une méthode de remplacement rapide

Ce tableau ne doit pas se substituer à une étude technique, mais il aide les équipes chargées des achats et des projets à éviter de choisir une charnière générique pour tous les emplacements d'armoires.

Les questions essentielles en matière d'approvisionnement

Les équipes chargées des achats doivent considérer le choix des charnières comme une décision liée aux risques et au cycle de vie, et non pas uniquement comme une question de prix unitaire. Une bonne demande de devis ne se limite pas à la simple indication d'une référence. Voici quelques questions importantes à poser aux fournisseurs :

• Quelle est la nuance de matériau utilisée pour les charnières ?
• De quel matériau est faite la goupille ?
• Quelles fixations sont recommandées ?
• Cette charnière est-elle adaptée aux environnements humides, exposés aux projections d'eau ou aux produits chimiques ?
• La finition est-elle compatible avec le revêtement de l'armoire ?
• Y a-t-il un risque de corrosion galvanique entre la porte et le cadre ?
• Quelle est la durée de vie prévue pour cette charnière ?
• La charnière peut-elle rester bien alignée sur une porte équipée d'un joint d'étanchéité ?
• La charnière fait-elle partie d'une gamme standard de quincaillerie permettant son remplacement ultérieur ?
• Existe-t-il des certificats de conformité des matériaux, des plans ou des exemples de rapports ?

Un fournisseur qui s'informe sur la zone d'exposition, le poids de la porte, les exigences en matière de joints et la fréquence d'utilisation examine l'application dans son ensemble. Un fournisseur qui se contente de proposer une charnière en acier inoxydable standard risque de ne pas apporter de solution adaptée aux besoins réels du site.

Considérations relatives aux équipementiers et aux projets

Les équipementiers et les chefs de projet sont souvent confrontés à un compromis entre le coût, l'esthétique, la résistance à la corrosion et la facilité d'entretien. Dans le domaine des équipements de traitement de l'eau, la durabilité doit généralement primer sur l'esthétique. Une charnière d'armoire qui semble convenir lors de l'installation peut devenir un problème d'entretien si elle se corrode, se grippe ou provoque un désalignement de la porte.

Les équipes de projet doivent également tenir compte de l'accès pour le remplacement. Certaines armoires sont installées à proximité de réservoirs, de supports de tuyauterie, de pompes ou contre les murs étroits des locaux techniques. Si le remplacement des charnières s'avère difficile, l'utilisation de charnières plus robustes et résistantes à la corrosion peut réduire les perturbations liées à la maintenance à l'avenir. Pour les projets multi-sites, il peut être utile de définir trois niveaux de spécifications pour les charnières.

Niveau de spécification	Utilisation typique
Intérieur standard	Locaux électriques secs et armoires à faible risque
Acier inoxydable pour zones humides	Salles des pompes, zones humides, espaces extérieurs couverts
Acier inoxydable à haute résistance à la corrosion	Dosage de produits chimiques, eaux usées, zones exposées aux projections importantes, zones extérieures exposées

Cette approche permet d'harmoniser les achats sans pour autant imposer le même modèle de charnière dans tous les environnements.

Erreurs courantes dans les cahiers des charges

Erreur n° 1 : croire que toutes les charnières en acier inoxydable fonctionnent de la même manière

Les aciers inoxydables 304 et 316 ne se comportent pas de la même manière dans des environnements corrosifs. La qualité de la finition, la contamination, le choix des fixations et les poches d'humidité peuvent également influencer leurs performances.

Erreur n° 2 : choisir la charnière mais négliger les vis

Les éléments de fixation font partie intégrante du système de charnières. Un mauvais choix de vis peut entraîner de la corrosion, un desserrage ou une défaillance prématurée, même si le corps de la charnière est adapté.

Erreur n° 3 : utiliser de l'acier revêtu dans les zones fortement exposées aux projections d'eau

L'acier revêtu peut être utilisé dans des zones protégées, mais dès que le revêtement est endommagé au niveau des bords, des trous ou des points de fixation, la rouille peut se propager rapidement dans les environnements humides.

Erreur n° 4 : ne pas tenir compte de l'alignement des joints

Si l'armoire repose sur la compression du joint, un affaissement de la charnière ou des fixations desserrées peuvent nuire à l'étanchéité. Il convient d'examiner la charnière en même temps que le loquet et le joint, et non séparément.

Erreur n° 5 : Utiliser un seul type de charnière dans toutes les zones de l'usine

La normalisation est utile, mais il est rare qu’une seule spécification de charnière convienne aussi bien aux locaux électriques secs, aux zones de dosage de produits chimiques, aux stations de pompage et aux armoires extérieures situées près des bassins.

Maintenance et planification du cycle de vie

Le choix judicieux des charnières doit s'accompagner d'un plan d'inspection pratique. Dans les installations de traitement de l'eau, l'inspection doit permettre de vérifier l'absence de corrosion, de fixations desserrées, de grippage, de dommages au revêtement, d'usure des axes et de désalignement des portes. Un contrôle d'entretien de base doit inclure :

• Vérifiez si le battant de la charnière et la zone de l'axe présentent de la rouille ou des taches.
• Vérifiez les têtes de vis et les trous de fixation.
• Vérifiez que la porte se ferme correctement.
• Vérifiez les marques de compression du joint.
• Vérifiez si le revêtement est endommagé au niveau des bords des charnières.
• Nettoyez les résidus de produit chimique si nécessaire.
• Remplacez les fixations endommagées avant que la charnière ne se desserre.
• Répertorier les endroits où la corrosion se produit régulièrement en vue des futures mises à jour des spécifications.

Un entretien préventif revient généralement moins cher qu'un remplacement d'urgence lorsque la porte d'un meuble se coince, s'affaisse ou ne se ferme plus correctement.

Comment rédiger un meilleur appel d'offres

Un appel d'offres bien rédigé doit décrire l'environnement, le type de porte, les schémas d'accès et les besoins en matière de documentation. Cela permet de réduire le risque de se retrouver avec une charnière qui s'adapte physiquement mais qui ne fonctionne pas correctement.

Informations relatives à l'appel d'offres	Pourquoi c'est important
Emplacement de l'armoire	Définit le risque d'exposition
À l'intérieur, à l'extérieur, en milieu humide, en zone de lavage ou en zone exposée aux produits chimiques	Guide pour le choix des matériaux
Hauteur, largeur, épaisseur et matériau de la porte	Permet de vérifier la résistance des charnières
Poids de la porte	Détermine les besoins en charge
Spécifications relatives aux joints	A une incidence sur l'alignement et la compression
Fréquence d'ouverture	Définit les besoins en matière de durée de vie
Angle d'ouverture requis	Concerne le type de charnière
Épaisseur de la surface de montage	Guide pour le choix des fixations
Matériau du cadre	Permet d'éviter la corrosion galvanique
Spécifications relatives aux fixations	Évite une installation défectueuse
Limites d'accès pour la maintenance	Cela influe sur le choix d'une charnière amovible ou facile à entretenir
Exigences en matière de documentation	Prend en charge la certification OEM et la validation de projets

Recommandation finale

Le choix des charnières pour les armoires des stations de traitement de l'eau doit tenir compte de la zone d'exposition, de la fréquence d'accès, de la charge supportée par la porte, de la compatibilité des fixations, de l'alignement des joints d'étanchéité et des besoins en maintenance tout au long du cycle de vie. La charnière idéale n'est pas simplement celle qui offre la meilleure résistance à la corrosion ou le coût le plus bas. C'est celle qui permet à l'armoire de rester fonctionnelle, bien alignée, étanche et facile à entretenir dans l'environnement réel de l'usine.

Les locaux électriques secs, les stations de pompage, les zones de dosage de produits chimiques, les armoires extérieures situées près des bassins, les zones de traitement des eaux usées et les zones de lavage ne doivent pas toutes être traitées de la même manière. Une spécification claire, fondée sur l'exposition, permet de réduire la corrosion prématurée, les retards d'entretien, la confusion concernant les pièces de rechange et les problèmes d'alignement des portes. Pour les ingénieurs, cela implique d'examiner conjointement la résistance à la corrosion et l'adéquation mécanique. Pour les équipes d'approvisionnement, cela implique de ne pas se limiter au prix unitaire. Pour les équipementiers et les chefs de projet, cela signifie choisir des ferrures de charnières qui garantissent un accès durable aux armoires pendant toute la durée de vie de l'installation.
