힌지 정렬: 산업용 캐비닛 고장의 숨겨진 비용 및 이를 방지하는 방법

산업용 캐비닛, 중장비 도어 및 특수 차량의 설계 및 제조에서 간과하기 쉬운 세부 사항이 종종 비용이 많이 드는 결과를 초래합니다: 힌지 정렬.

현장 엔지니어는 다음과 같은 일반적인 문제에 자주 직면합니다:

산업용 캐비닛의 문은 닫기가 어려워 작업자가 과도한 힘을 가해야 합니다.
몇 달간 운영한 결과, 경첩 비정상적인 소음을 방출하거나 금속 먼지를 발생시킵니다.
원래 IP65 보호 등급으로 설계된 캐비닛은 장마철에 내부로 물이 침투할 수 있습니다.

이러한 문제의 근본 원인은 일반적으로 힌지 자체의 품질이 아니라 힌지 동심도.

힌지 정렬이란 무엇인가요?

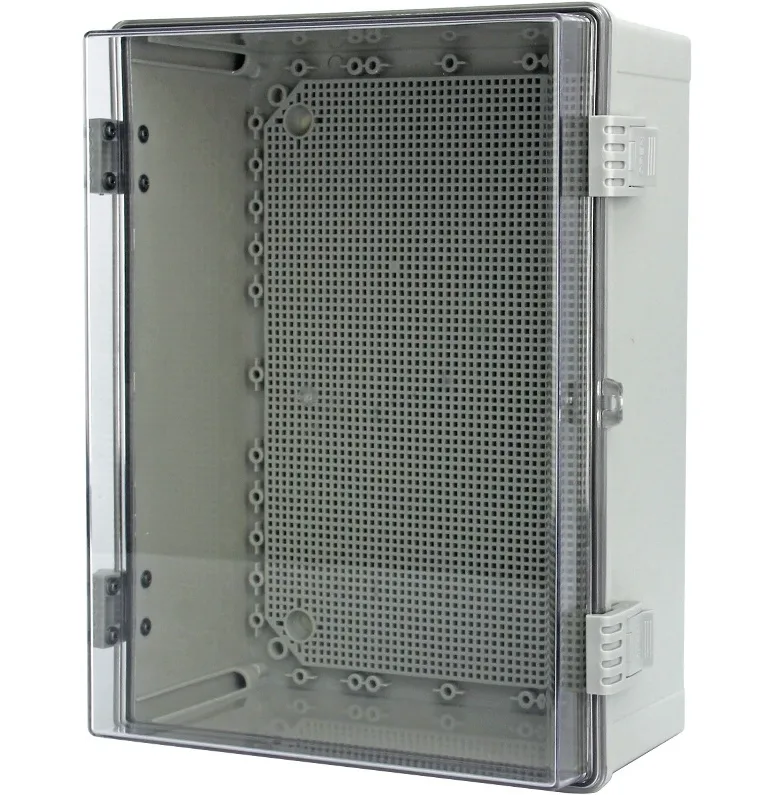

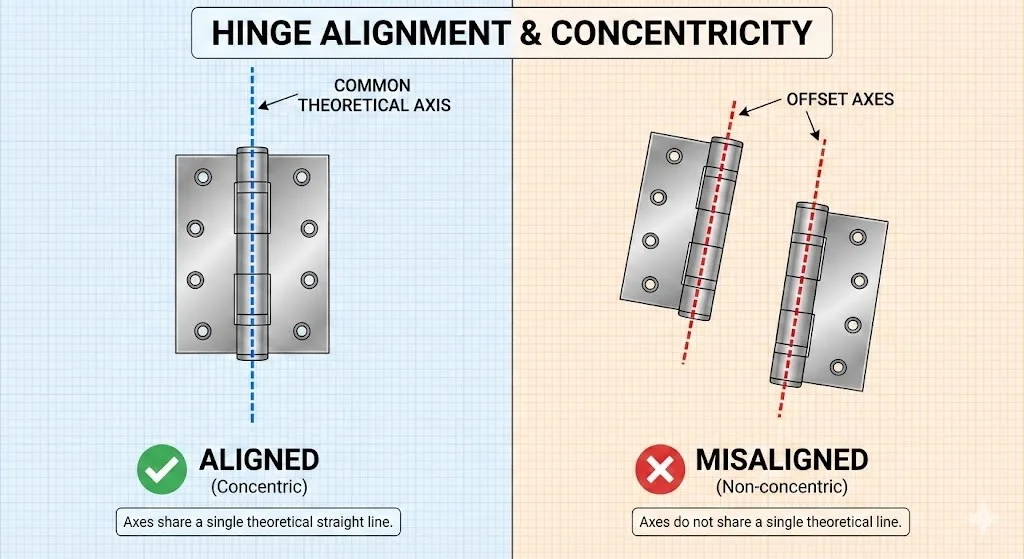

물리학 및 공학적 정의에 따르면, 도어에 두 개 이상의 경첩을 사용하는 경우 모든 경첩 핀의 중심선은 동일한 이론적 직선에 있어야 합니다. 이를 동심도라고 정의합니다.

이 문서에서는 정렬이 단순한 미적 요건이 아니라 장비의 안전성, 환경 밀봉 성능(IP 등급) 및 서비스 수명을 결정하는 중요한 변수인 이유를 엔지니어링 역학 관점에서 분석합니다.

오정렬의 메커니즘

기계 공학적 관점에서 힌지는 회전 베어링입니다. 여러 개의 베어링이 축을 벗어나 작동하면 시스템 내에서 파괴적인 힘이 발생합니다. 다음은 미시적 수준에서 정렬 불량의 물리적 징후입니다.

전단 응력 및 응력 집중도

이상적인 정렬 상태에서 힌지는 반경 방향 하중(도어 무게)과 축 방향 하중만 견딜 수 있습니다. 정렬이 잘못되면 도어 패널의 개폐 동작이 더 이상 순수한 회전이 아닙니다.

도어 패널의 지렛대는 회전 토크를 다음과 같이 변환합니다. 전단력 을 핀에 대고 있습니다.
이 힘은 너클과 핀 사이의 접촉 지점에 집중되어 응력이 집중되는 영역을 만듭니다.
결과: 이러한 추가 응력은 종종 재료의 항복 강도를 초과합니다. 장기간 축적되면 핀이 구부러지거나 심지어 파손될 수도 있습니다.

마찰의 비선형적 증가

정렬이 잘못되면 내부 맞춤 허용 오차 의 힌지.

금속 부품 사이에 비정상적인 강제 접촉이 발생합니다.
이 고압 접촉은 핀과 부싱 사이의 윤활 그리스를 압착합니다.
결과: 마찰 계수가 급격히 상승합니다. 작업자는 상당한 "바인딩" 또는 "지연"을 느낄 것입니다. 현장 테스트에 따르면 경첩이 심하게 잘못 정렬된 경우 문을 여는 데 필요한 토크가 300% 이상 증가할 수 있습니다.

프레팅 부식 및 마모 가속화

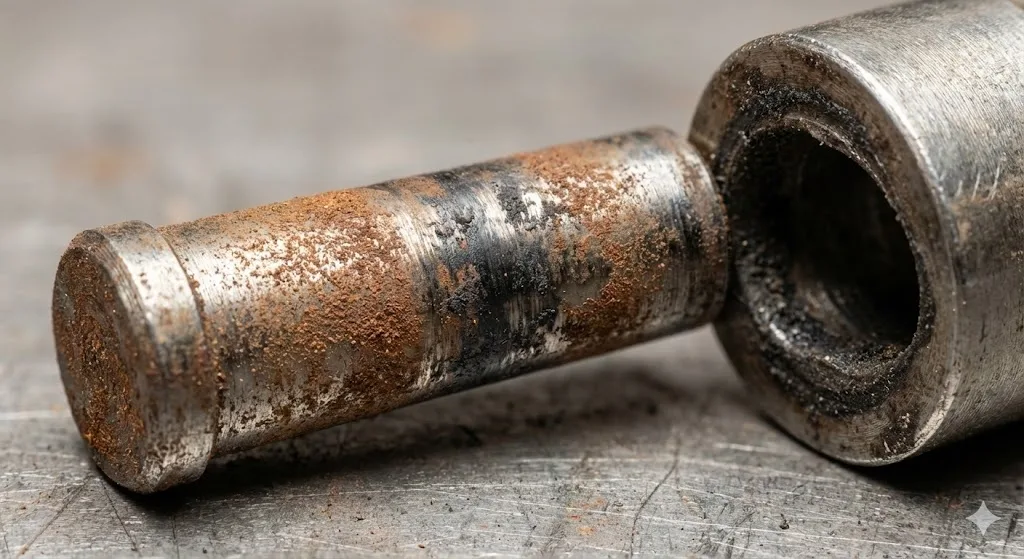

미세한 수준에서는 정렬 불량으로 인한 금속과 금속의 직접적인 접촉이 트리거됩니다."프레팅 마모.”

현상: 힌지 부분 근처에 적갈색 가루(강철 힌지인 경우) 또는 검은색 가루(알루미늄 또는 스테인리스 스틸인 경우)가 보일 수 있습니다.

기술적 영향: 힌지 구멍이 점차 타원형으로 커집니다. 이는 다음과 같은 결과로 이어집니다. 도어 처짐를 사용하여 정렬 불량을 더욱 악화시켜 악순환을 만듭니다.

정렬을 무시한 대가: 세 가지 주요 실패 영역

산업 장비 제조업체와 최종 사용자에게 힌지 오정렬은 단순한 기술 파라미터의 편차가 아니라 경제적 손실과 안전 위험으로 직결됩니다.

봉인 실패 및 환경 보호 손실

이는 실외 캐비닛 및 전기 인클로저에서 가장 흔하게 발생하는 고장 모드입니다. 달성하려면 IP65 또는 IP66 아래 IEC 60529또는 유형 4/4X NEMA 250 표준에 따라 개스킷은 균일한 압축을 거쳐야 합니다.

정렬 불량의 영향: 힌지 축의 편차로 인해 도어 패널이 도어 프레임에 대해 기울어집니다.
고르지 않은 압축: 도어 패널의 한쪽은 개스킷을 과도하게 압축하여 영구적인 변형을 일으키고 다른 쪽은 과소 압축하여 미세한 틈이 생깁니다.
실제 사례: 정렬 오류는 0.5mm 만으로도 고압의 물이나 먼지가 씰에 침투할 수 있습니다. 이로 인해 습기로 인해 가변 주파수 드라이브(VFD), PLC 또는 컨트롤러와 같은 고가의 내부 부품이 단락되거나 손상될 수 있습니다.

구조적 손상 및 안전 위험

발전기 세트 사운드 인클로저 또는 장갑차 도어와 같이 무거운 도어와 관련된 애플리케이션의 경우 안전 위험이 특히 심각합니다.

금속 피로: 잘못 정렬된 경첩을 강제로 작동시키면 도어 프레임과 패널의 장착 지점에 엄청난 반력이 전달됩니다.
용접 균열: 이러한 반복적인 응력은 힌지 설치 부위의 판금 찢어짐이나 용접부의 피로 균열로 이어집니다.
치명적인 실패: 극단적인 경우 핀이 파손되면 수백 킬로그램에 달하는 도어 패널이 분리되어 작업자에게 심각한 신체적 부상을 초래할 수 있습니다.

급증하는 유지보수 비용

힌지 오정렬로 인해 총소유비용(TCO)이 크게 증가합니다.

잦은 교체: 표준 힌지의 수명은 일반적으로 수만 사이클입니다. 잘못 정렬된 조건에서는 이 수명이 단 몇 백 사이클로 단축될 수 있습니다.
다운타임: 걸린 도어를 수리하거나 손상된 경첩을 교체하려면 일반적으로 장비를 종료해야 합니다. 이로 인한 생산 손실은 하드웨어 자체의 가치를 훨씬 초과하는 경우가 많습니다.

오정렬 유형 식별

문제를 해결하려면 먼저 문제를 정확하게 파악해야 합니다. 산업 설비에서 오정렬은 일반적으로 세 가지 기본 범주로 분류됩니다.

축 오정렬

정의: 두 경첩의 축이 수직 방향으로 정렬되지 않았습니다.
표현: 고르지 않은 하중 분포. 일반적으로 한 경첩은 도어의 전체 무게를 지탱하고 다른 경첩은 매달려 있거나 최소한의 하중만 받습니다.
감지 방법: 힌지 너클 사이의 간격이 일정한지 확인합니다.

방사형 오정렬

정의: 도어 프레임 가장자리에서 힌지 축의 거리가 일정하지 않습니다. 예를 들어 상단 경첩은 가장자리에서 20mm 떨어져 있고 하단 경첩은 22mm 떨어져 있습니다.
표현: 도어 패널이 수평으로 닫히지 않거나 닫는 동안 "스프링 백" 현상이 발생합니다.
감지 방법: 캘리퍼스를 사용하여 각 힌지 중앙에서 도어 가장자리까지의 거리를 측정합니다.

각도 오정렬

정의: 경첩의 장착 표면이 평행하지 않습니다. 이는 일반적으로 캐비닛 프레임 또는 판금의 용접 변형으로 인해 발생합니다. 굽힘 허용 오차.
표현: 힌지 축이 "가위 모양"으로 교차합니다. 이는 가장 심각한 유형의 오정렬이며 극심한 내부 스트레스를 유발합니다.
참조 표준: 에 따르면 ISO 2768-m(일반 허용 오차)판금의 선형 공차는 일반적으로 넓기 때문에 제어하지 않으면 각도 오정렬이 발생하기 쉽습니다.

엔지니어 가이드: 완벽한 정렬 보장

업계 컨설턴트인 저희는 설계 및 제조 단계에서 정렬 오류를 제거하거나 보완하기 위해 다음과 같은 전략을 채택할 것을 권장합니다.

설치 중 모범 사례

용접식 힌지 또는 고정 구멍이 있는 힌지의 경우 공정 제어가 가장 중요합니다.

지그를 사용합니다: 수동 측정 및 마킹에 의존하지 마세요. 전용 포지셔닝 지그를 사용하여 설치 구멍 오차를 제어합니다. 0.1mm.
동심도 로드 보정: 나사를 용접하거나 조이기 전에 긴 강철 막대(동심 막대)를 모든 힌지의 축 구멍에 동시에 통과시킵니다. 막대가 자유롭게 회전하면 동심도가 좋은 것입니다.
용접 시퀀스:
1. 수행 택 용접 먼저.
2. 도어 패널을 설치하고 부드럽게 흔들리는지 테스트합니다.
3. 저항이 없으면 완전 용접으로 진행합니다. 이렇게 하면 열 변형으로 인한 변위를 방지할 수 있습니다.

재료 선택: 조절식 경첩

현실적인 산업 제조에서 캐비닛 프레임 공차를 완전히 제거하는 것은 비경제적입니다. 따라서 가장 효과적인 엔지니어링 솔루션은 다음을 선택하는 것입니다. 조절식 경첩.

강성 및 소재 선택

부하가 많은 애플리케이션의 경우 힌지 자체의 변형으로 인해 정렬이 잘못될 수도 있습니다.

권장 사항: 고강성 소재를 선택합니다. 스테인리스 스틸 316 (ASTM A276 316학년) 또는 주강 스탬핑 스틸에 비해 변형에 대한 저항력이 뛰어납니다.
참조 표준: 재료 강도가 적용 하중 요구 사항을 충족하는지 확인하고, 필요한 경우 다음을 참조하십시오. ASME 기계 설계 표준 유한 요소 분석(FEA)을 위해.

결론

힌지 정렬은 설치자의 전적인 책임이 아니라 성공적인 산업 디자인의 기초입니다.

잘 정렬된 힌지 시스템이 이를 보장합니다:

부드러운 작동으로 제품의 체감 품질이 향상됩니다.
안정적인 밀봉 성능으로 고가의 내부 장비를 보호합니다.
유지보수 비용 절감, 전체 장비 수명 주기 연장.

높은 정밀도와 높은 신뢰성이 요구되는 오늘날의 산업 제조 환경에서 동심도를 무시하는 것은 용납할 수 없는 위험입니다.

힌지 정렬: 산업용 캐비닛 고장의 숨겨진 비용과 이를 예방하는 방법
