EV 충전 인클로저용 힌지: 날씨 및 액세스 가이드

EV 충전소 인클로저는 점검, 배선, 제어 모듈 서비스, 케이블 관리 및 현장 유지보수를 위해 열립니다. 경첩이 사양에 맞지 않으면 도어가 느슨하게 느껴지는 것만이 문제가 아닙니다. 잘못된 힌지 선택은 도어 처짐, 고르지 않은 개스킷 압축, 힌지 측면 근처의 물 유입, 패스너 주변 부식, 서비스 접근 어려움, 반복적인 현장 조정으로 이어질 수 있습니다.

OEM 구매자 및 인클로저 엔지니어를 위한 제품입니다, EV 충전소 인클로저용 경첩 전체 캐비닛 시스템의 일부로 선택해야 합니다. 힌지, 도어 무게, 프레임 강성, 개스킷 라인, 래치 위치, 표면 마감 및 서비스 액세스가 모두 함께 작동합니다. 한 부품을 무시하면 인클로저가 조립 중에는 올바르게 보이지만 설치 후에는 유지보수 또는 밀봉 문제가 발생할 수 있습니다.

이 가이드는 전기차 충전 캐비닛 및 이와 유사한 실외 전기 인클로저를 위한 실용적인 힌지 선택에 중점을 둡니다. 실제 인클로저 도어 시나리오와 힌지 도면 검토 로직을 사용하여 구매자가 생산 전에 날씨 노출, 파손 위험, 내식성, 도어 정렬 및 공급업체 승인을 평가하는 데 도움을 줍니다. 도어가 극한의 실외 온도에서 열린 상태를 유지해야 하는 토크 또는 위치 제어 힌지를 사용하는 경우 관련 가이드 실외 토크 힌지 및 EVSE에서 스테인리스가 고장날 수 있는 이유 에서 토크 일관성 장애 모드를 자세히 다루고 있으며, 이 페이지에서는 토크 동작만 다루기보다는 전체 인클로저-도어 힌지 시스템에 초점을 맞추고 있습니다.

공공 실외 설치에서 전기차 충전기 도어가 고장 나는 이유

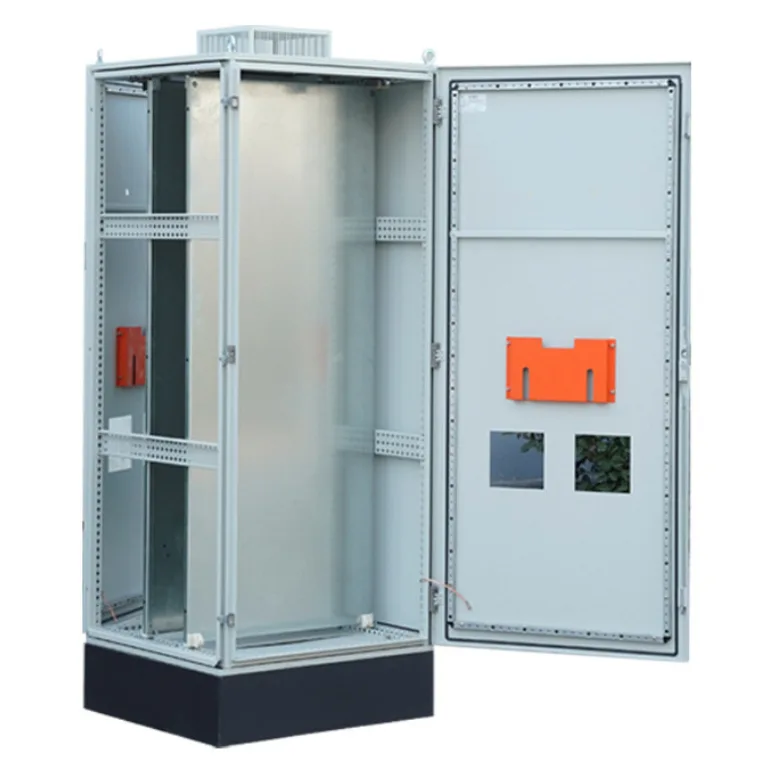

EV 충전 인클로저 도어는 일반적으로 일반 캐비닛 도어보다 더 많은 책임이 있습니다. 전기 부품, 제어 모듈, 배선, 환기 구역, 계량기, 결제 하드웨어, 통신 장치 및 서비스 액세스 포인트를 보호합니다. 이 도어는 서비스 수명 동안 기술자가 여러 번 열 수 있으며 실외 날씨, 진동, 충격 및 조작 가능성에 직면할 수 있습니다.

경첩 쪽 문제는 종종 서서히 나타납니다. 문이 고르지 않게 닫히기 시작합니다. 래치에 더 많은 힘이 필요합니다. 개스킷이 다른 쪽보다 한쪽이 더 많이 압축되어 있습니다. 반복적인 사용 후 힌지 나사가 느슨해집니다. 빗물이나 먼지가 힌지 쪽 근처에 쌓이기 시작합니다. 통행량이 많은 공공장소에서는 도어 가장자리 주변에 들어올린 자국이나 충격으로 인한 손상이 나타날 수도 있습니다.

그렇기 때문에 카탈로그 외관만 보고 힌지를 선택해서는 안 됩니다. 구매자는 힌지가 실제 도어 크기, 개방 방향, 인클로저 프레임, 개스킷 압축, 실외 노출 및 유지보수 워크플로우를 어떻게 지원하는지 확인해야 합니다.

장애 사슬: 도어 처짐 → 물 유입 → 서비스 중단 시간

대부분의 인클로저 도어 고장은 작은 기계적 문제에서 시작됩니다. 힌지의 크기가 도어 폭에 비해 약간 작을 수 있습니다. 장착면이 평평하지 않을 수 있습니다. 힌지 핀에 유격이 발생할 수 있습니다. 반복적으로 열면 패스너가 느슨해질 수 있습니다. 이러한 작은 문제로 인해 도어가 프레임에 고정되는 방식이 달라질 수 있습니다.

장애 사슬은 종종 이런 식으로 발전합니다:

• 힌지가 인클로저 도어의 무게나 너비를 완전히 지지하지 못합니다.
• 힌지 쪽에서 도어가 처지거나 약간 움직이기 시작합니다.
• 래치와 개스킷이 더 이상 균일하게 압축되지 않습니다.
• 밀봉이 약한 부분 근처로 물, 먼지 또는 습기가 들어갈 수 있습니다.
• 기술자는 도어 하드웨어를 조정, 수리 또는 교체하는 데 더 많은 시간을 할애합니다.

전기차 충전소의 경우 이는 비즈니스 문제가 될 수 있습니다. 열리기 어렵거나 안정적으로 닫히지 않거나 밀봉 성능이 떨어지는 캐비닛은 서비스 시간을 늘리고 장비 가용성을 떨어뜨릴 수 있습니다. 힌지는 작은 부품이지만 전체 인클로저의 신뢰성에 영향을 미칠 수 있습니다.

구매자가 확인해야 할 실제 인클로저 액세스 조건

경첩을 선택하기 전에 구매자는 인클로저 도어가 실제로 어떻게 사용될지 검토해야 합니다. 전기차 충전소와 전기 제어 캐비닛은 항상 깨끗하고 통제된 조건에서 접근할 수 있는 것은 아닙니다. 기술자가 실외, 교통량이 많은 곳, 비가 오는 곳, 해안가, 혼잡한 서비스 지역 내부에서 도어를 열어야 할 수도 있습니다.

인클로저에 차단기, 계량기, 통신 모듈, 환기 구성품 또는 내부 케이블 라우팅이 포함된 경우 안전한 서비스를 위해 도어가 충분히 넓게 열리도록 해야 합니다. 경첩이 접근을 제한하거나, 여는 동안 묶이거나, 도어가 드리프트하면 유지보수가 느려지고 예측하기 어려워집니다.

실무 검토에는 다음이 포함되어야 합니다:

• 도어 높이, 너비 및 대략적인 무게
• 힌지 측면 개스킷 위치 및 압축 요구 사항
• 서비스 빈도 및 예상 개방 각도
• 공공 액세스, 도로변 액세스 또는 제한된 서비스 지역
• 실외 날씨, 비, 먼지, 염분 공기 또는 산업 오염
• 힌지, 패스너, 도어 및 프레임 간의 재료 호환성
• 도어에 리프트 방지, 은폐 또는 변조 방지 하드웨어가 필요한지 여부

여러 크기의 캐비닛에 동일한 경첩을 사용하는 경우 가장 크고 넓은 도어를 먼저 확인해야 합니다. 문 너비는 단순한 "문 무게만" 검토로는 놓칠 수 있는 지렛대를 만들 수 있습니다.

EV 충전 캐비닛의 주요 힌지 선택 요소

최적의 힌지 방향은 인클로저의 환경과 서비스 역할에 따라 다릅니다. 소형 실내 벽걸이형 충전기는 도로변이나 해안가 근처의 공용 고속 충전 캐비닛과 동일한 힌지 전략이 필요하지 않습니다.

선택 요소	중요한 이유	구매자가 확인해야 할 사항
도어 하중 및 너비	넓거나 무거운 문은 처짐 및 래치 정렬 위험을 초래합니다.	도어 크기, 힌지 간격, 힌지 수, 프레임 강성
날씨 노출	비, 습도, 먼지, 온도 변화는 장기적인 이동에 영향을 미칩니다.	재질, 표면 마감, 배수, 개스킷 측면 정렬
부식 위험	실외 및 해안가에 설치하면 힌지 부위가 더러워지거나 부식될 수 있습니다.	스테인리스 등급, 패스너 호환성, 코팅 품질
파손 또는 변조 위험	공공 역은 문 가장자리를 들어올리거나 잡아당기거나 충격을 가할 수 있습니다.	은폐형 디자인, 들뜸 방지 기능, 핀 영역 보호
서비스 액세스	기술자는 내부 모듈을 안정적으로 열고 안전하게 접근할 수 있어야 합니다.	개방 각도, 도어 제어, 간격, 유지보수 워크플로우
개스킷 압축	고르지 않은 압축으로 인해 힌지 쪽 근처에 물이나 먼지가 유입될 수 있습니다.	도어 정렬, 힌지 축, 래치 힘, 개스킷 위치
공급업체 증거	생산 승인은 도면과 자재 세부 정보를 기반으로 해야 합니다.	치수 도면, 재료, 표면 처리, 샘플 검토

실외 캐비닛 애플리케이션의 경우 힌지 재질을 패스너 및 인클로저 프레임과 함께 검토해야 합니다. 힌지가 스테인리스 스틸이지만 패스너나 장착 표면이 호환되지 않는 경우 얼룩이나 갈바닉 부식이 나타날 수 있습니다. 내식성이 주요 관심사인 경우 구매자는 다음 사항을 이해해야 합니다. 스테인리스 스틸 경첩이 여전히 부식되는 이유 최종 자료 조합을 승인하기 전에

다양한 전기차 충전소 시나리오에 적합한 힌지 유형은 무엇인가요?

모든 EV 충전 인클로저에 맞는 단일 힌지 유형은 없습니다. 올바른 선택은 도어 크기, 액세스 빈도, 보안 요구 사항, 환경 및 장착 방법에 따라 달라집니다.

EV 충전 시나리오	주요 위험	권장 힌지 방향	확인해야 할 사항
공공 도로변 충전 캐비닛	변조, 날씨 노출, 반복 서비스	부식 방지 소재로 숨겨진 힌지 또는 보호된 힌지	리프트 방지 설계, 패스너 보호, 도어 정렬
해안 충전소 인클로저	염분 공기, 얼룩, 구멍, 패스너 부식	SS316 또는 프로젝트별 스테인리스 솔루션	소재 등급, 패스너, 배수, 표면 마감
직장 또는 주차장 충전기	적당한 사용, 낮은 날씨 노출	예산과 환경에 따라 스테인리스 또는 코팅 힌지 선택 가능	액세스 빈도, 습도, 서비스 클리어런스
대형 전원 모듈 캐비닛	도어 무게, 처짐, 개스킷 압축 손실	헤비 듀티 또는 멀티 힌지 구성	도어 폭, 힌지 간격, 프레임 강성
제어 또는 통신 구획	잦은 점검 및 내부 배선 접근	안정적인 정렬이 가능한 컴팩트한 힌지	개방 각도, 간격, 전선 보호
실내 충전기 캐비닛	부식 위험 감소, 비용 관리	하중과 정렬이 허용되는 경우 표준 산업용 힌지	도어 무게, 장착 방법, 유지보수 빈도

충전기 인클로저가 IP 또는 NEMA 보호 대상을 중심으로 설계된 경우 힌지만 단독으로 검토해서는 안 됩니다. 도어 정렬, 개스킷 압축, 래치 힘, 힌지 측면 씰링이 모두 인클로저의 보호 목표를 지원해야 합니다. 보다 광범위한 보호 등급 결정을 위해 IP 등급 인클로저 힌지 체크리스트 는 EV 캐비닛 설계와 함께 검토해야 합니다.

OEM 구매자가 승인 전에 확인해야 할 사항

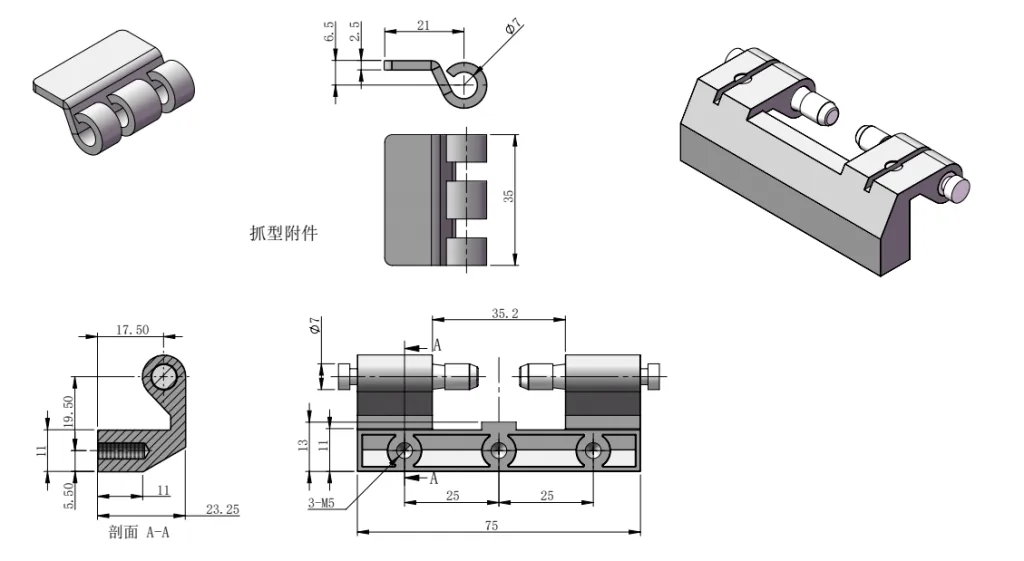

EV 충전소 인클로저용 경첩을 승인하기 전에 구매자는 실제 적용 사례와 경첩 도면을 모두 확인해야 합니다. 제품 사진만으로는 충분하지 않습니다. 도면과 샘플을 통해 힌지가 도어 구조, 장착 공간, 재료 요구 사항 및 생산 공정에 맞는지 확인해야 합니다. EV 공급 장비는 또한 다음과 같은 안전 프레임워크에 따라 제작됩니다. 전기차 전도성 충전 시스템에 대한 일반 요구 사항인 IEC 61851-1따라서 인클로저 하드웨어 결정은 프로젝트의 전체 규정 준수 범위 내에 적합해야 합니다.

승인 항목	확인해야 할 사항	중요한 이유
그림 일치	힌지 길이, 핀 직경, 장착 구멍, 오프셋, 개방 방향	캐비닛 조립 중 샘플 적합성 문제 방지
도어 및 프레임 맞춤	힌지 위치, 프레임 간극, 도어 간격, 개스킷 라인	안정적인 밀폐와 부드러운 도어 이동 지원
재료 선택	SUS304, SUS316, 아연 합금, 코팅 강철 또는 맞춤형 소재	부식 위험 및 기계적 요구 사항과 일치
표면 처리	브러시드, 블랙, 샌드 블라스트, 도금, 파우더 코팅 또는 패시베이션 마감	외관, 내식성 및 마모 거동에 영향을 미칩니다.
패스너 호환성	나사 재질, 나사 결합, 풀림 방지 방법	마운팅 포인트 주변의 풀림 및 부식 감소
개통 및 서비스 액세스	개방 각도, 여유 공간, 기술자 접근, 케이블 보호	인클로저를 효율적으로 서비스할 수 있도록 보장합니다.
보안 요구 사항	핀 노출, 리프트 방지 위험, 은폐형 장착, 변조 방지	공공장소 또는 도로변 설치 시 보호 기능 향상
샘플 유효성 검사	설치 적합성, 도어 정렬, 움직임, 표면 상태	경첩이 서류상뿐만 아니라 실제 캐비닛에서도 작동하는지 확인합니다.

더 크거나 무거운 충전기 도어의 경우, 다른 무거운 출입문과 동일한 기계적 논리를 사용하여 경첩을 검토해야 합니다. 도어가 넓거나 개스킷이 있거나 자주 열리는 경우 도어 무게와 폭에 따른 고강도 힌지 선택 프로세스 를 사용하면 생산 전에 처짐과 고르지 않은 로딩을 방지할 수 있습니다.

EV 충전기 인클로저 경첩을 선택할 때 흔히 저지르는 실수

실수 1: 재료로만 선택하기

스테인리스 스틸은 유용하지만 소재만으로 모든 인클로저 문제를 해결할 수 있는 것은 아닙니다. 정렬 불량, 패스너 노출, 약한 장착, 부적합한 핀 디자인의 스테인리스 경첩은 여전히 서비스 및 밀봉 문제를 일으킬 수 있습니다.

실수 2: 개스킷 부작용 무시하기

힌지 쪽은 도어가 개스킷을 압축하는 방식에 영향을 줍니다. 힌지 축, 도어 간격 또는 장착면을 제어하지 않으면 힌지 쪽이 약하게 유지되는 동안 래치 쪽이 닫힐 수 있습니다. 이로 인해 인클로저가 닫힌 것처럼 보이는 경우에도 날씨 보호 기능이 저하될 수 있습니다.

실수 3: 모든 캐비닛 크기에 동일한 힌지 사용

소형 충전기 액세스 패널에서 작동하는 경첩은 대형 전원 모듈 캐비닛에서는 작동하지 않을 수 있습니다. 각 캐비닛 크기에 따라 도어 너비, 도어 무게, 힌지 간격 및 프레임 강성을 검토해야 합니다.

실수 4: 퍼블릭 사이트 악용 간과하기

공공 충전소는 당기기, 들어올리기, 충격 또는 강제 서비스 접근에 직면할 수 있습니다. 힌지 핀, 패스너 또는 마운팅 잎이 노출된 경우 힌지가 인클로저 시스템의 취약점이 될 수 있습니다.

실수 5: 설치 검토 없이 힌지 승인하기

힌지 도면은 적합해 보일 수 있지만 실제 설치 시 간격, 패스너 접근, 개스킷 간섭 또는 도어 움직임에 문제가 있을 수 있습니다. 구매자는 대량 생산 전에 실제 캐비닛 또는 대표 샘플의 힌지를 확인해야 합니다.

힌지 공급업체를 선정하기 전에 보내야 할 사항

EV 충전소 인클로저에 적합한 힌지를 추천하려면 공급업체는 제품 사진 이상의 정보가 필요합니다. 캐비닛의 실제 구조와 환경을 고려하여 힌지를 선택해야 합니다.

• 캐비닛 유형: 공용 고속 충전기, 벽걸이형 충전기, 전원 모듈 캐비닛, 제어실 또는 서비스 캐비닛
• 도어 높이, 너비, 두께 및 대략적인 무게
• 개방 방향 및 필요한 개방 각도
• 프레임 재질 및 도어 재질
• 대상 환경: 실내, 실외, 해안가, 도로변, 산업 현장, 주차장 또는 습도가 높은 지역
• 필요한 내식성 또는 표면 마감
• 개스킷 위치 및 밀봉 요구 사항
• 래치 위치 및 잠금 배열
• 파손 또는 변조 방지 기대치
• 선호하는 소재: SUS304, SUS316, 아연 합금, 강철 또는 맞춤형 옵션
• 필수 서류: 도면, 재료 인증서, 표면 처리, 샘플 보고서 또는 테스트 증빙 자료

명확한 정보를 통해 공급업체는 추측 대신 힌지 방향을 추천할 수 있습니다. 또한 샘플로는 괜찮아 보이지만 실제 인클로저 도어에 설치한 후 실패하는 힌지를 승인하는 일반적인 문제를 방지하는 데 도움이 됩니다.

최종 권장 사항

EV 충전소 인클로저의 경우, 힌지 선택은 도어 및 환경부터 시작해야 합니다. 힌지 유형이나 재질을 선택하기 전에 도어 크기, 힌지 측면 개스킷 라인, 서비스 접근, 부식 노출, 공공 장소 보안 위험을 검토하세요. 좋은 힌지는 부드러운 개방, 안정적인 정렬, 날씨로부터의 보호, 장기적인 유지보수 접근을 지원해야 합니다.

보호된 실내 충전기의 경우, 도어가 가볍고 서비스 접근이 제한적인 경우 표준 산업용 힌지로 충분할 수 있습니다. 실외, 해안가, 도로변 또는 공공 충전소의 경우 구매자는 더 강력한 힌지 보호, 호환 가능한 패스너, 부식 방지 소재, 힌지 측면 밀봉 영역에 대한 더 나은 제어 기능을 고려해야 합니다. 인클로저 도어가 크거나 자주 접근하는 경우, 생산 승인 전에 샘플 설치를 검토해야 합니다.
