Dobradiças de paragem industriais (paragens integradas): Um Guia de Segurança e Seleção para Equipamento

Introdução: O contexto dos requisitos de limites em cenários industriais

Em equipamento industrial e aplicações em veículos, as portas, tampas ou escotilhas móveis representam sérios riscos de segurança quando não têm funcionalidade de paragem - é exatamente isso que as dobradiças de paragem foram concebidas para proporcionar.

• Caixa do veículo: Quando um controlo da porta do automóvel (limitador) falha, as vibrações e os solavancos durante a condução podem fazer com que a porta trema ou até abra acidentalmente, criando um risco grave de ejeção dos passageiros do veículo.
• Caso de equipamento: Nos armários de fábrica ou no equipamento médico, se uma porta ou tampa de balanço livre se abrir excessivamente, pode colidir com o equipamento adjacente e representa um risco de entalamento dos operadores.

Estes acidentes potenciais levam os engenheiros a introduzir a “Paragem de segurança“ A dobradiça é uma caraterística das dobradiças na fase inicial de projeto. O seu objetivo principal consiste em limitar o ângulo de rotação da dobradiça, evitando mecanicamente colisões e lesões causadas por abertura e fecho excessivos.

Esta abordagem também está em conformidade com as normas de segurança internacionais (tais como ISO 12100:2010), que enfatizam a identificação ativa e a eliminação dos riscos de movimento mecânico durante a fase de conceção. Por conseguinte, as dobradiças de segurança representam agora um pormenor crítico para garantir a segurança e a integridade do equipamento em domínios como os armários industriais, os instrumentos médicos e as portas de automóveis.

Prevenção de colisões, proteção das juntas e redução da fadiga estrutural

Uma dobradiça de paragem integrada actua como mais do que um simples conetor; serve como um componente central do sistema de proteção do equipamento.

Prevenção de colisões

Ao limitar o ângulo máximo de abertura do painel da porta, a função de paragem evita eficazmente que o corpo da porta embata em armários, paredes ou caixas de equipamento adjacentes.

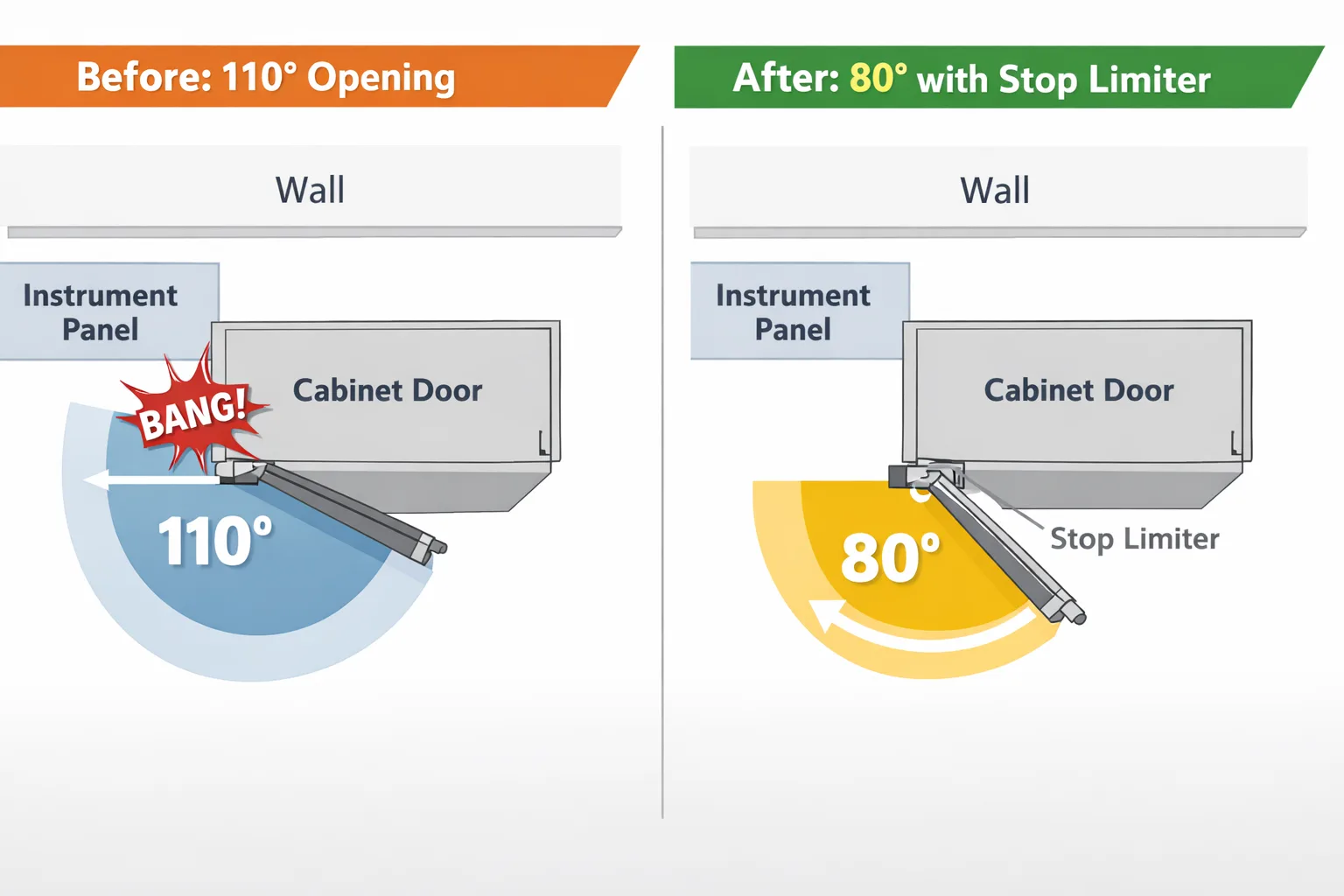

• Exemplo de aplicação: Certas dobradiças de armários de distribuição de energia possuem batentes incorporados que limitam forçosamente o ângulo de abertura original de 110° para 80°.
• Efeito: Evita que a porta do armário raspe nos painéis de instrumentos adjacentes ou nas paredes quando aberta excessivamente.

Proteção do selo

A funcionalidade Stop revela-se crucial para manter IEC 60529 (classificações de proteção IP contra poeira e água).

• Princípio: Quando as dobradiças controlam a abertura ou o fecho de uma tampa dentro de um intervalo razoável, o sistema evita colocar tensões excessivas, tais como esmagamento ou tração, na fita de vedação.
• Risco: A investigação indica que, quando um controlo da porta do veículo falha (por exemplo, um controlo da porta deslocado), a porta pode não travar quando fechado e pode não funcionar como previsto; portantoPara garantir um fecho consistente e as condições de compressão necessárias para a vedação (proteção contra a entrada de água/poeira), é necessário que a funcionalidade correta de paragem/verificação seja um pré-requisito.

Redução da fadiga e absorção de choques

Em comparação com as colisões diretas sem amortecimento, as dobradiças com batentes suaves ou mecanismos de amortecimento oferecem vantagens significativas:

• Mecanismo de proteção: Desacelera a porta à medida que esta se aproxima da posição limite, evitando o impacto forçado contra o aro.
• Life Extension: Este design de paragem suave reduz a tensão do impacto repetido no pino da dobradiça e nas ligações do armário. A utilização a longo prazo reduz a fadiga e o afrouxamento do metal, aumentando assim a vida útil do equipamento e reduzindo os custos de manutenção.

Reforço da segurança operacional

Controlo do ponto de aperto

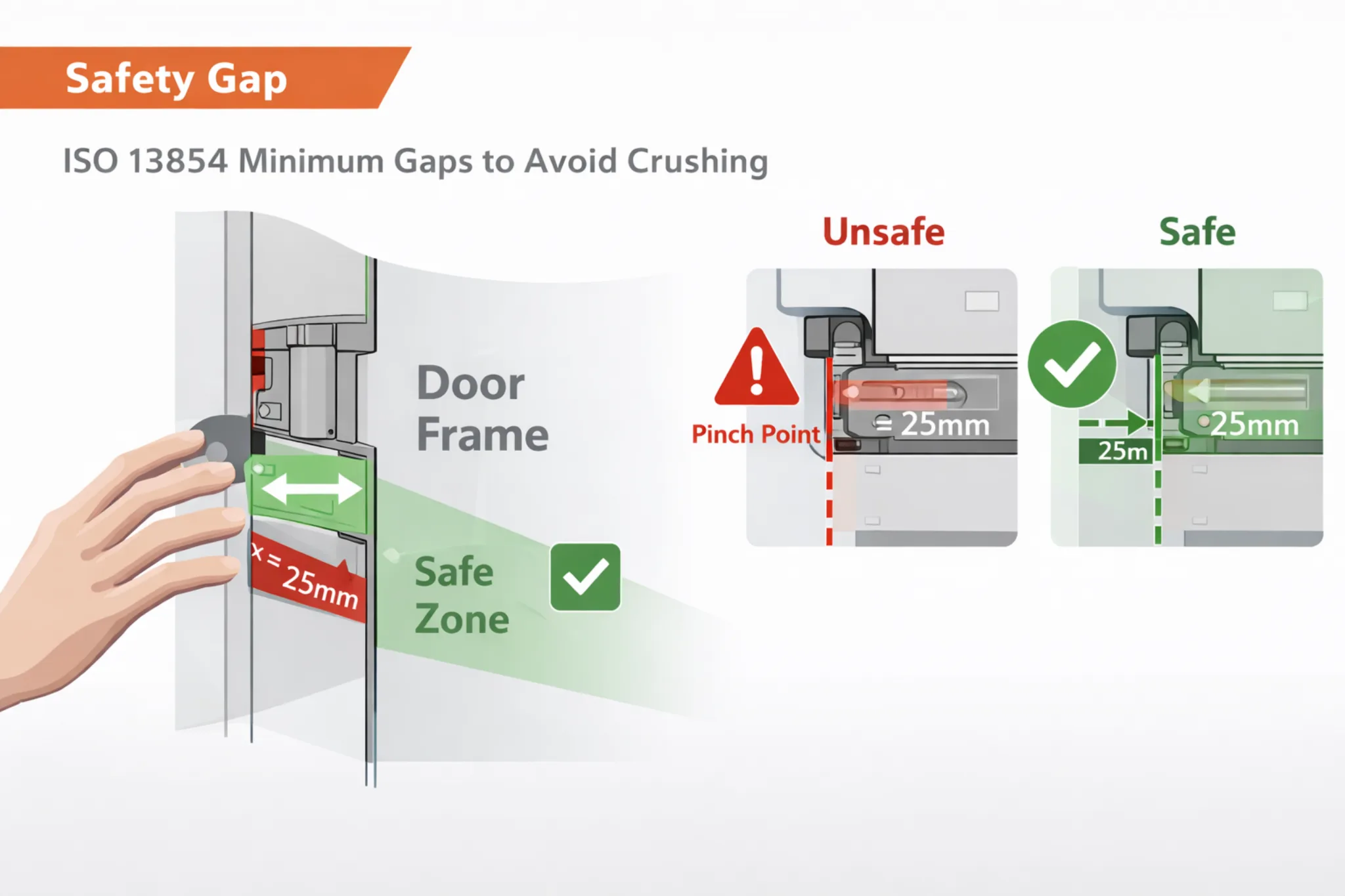

A norma de conceção mecânica ISO 13854 estipula explicitamente os requisitos mínimos de distância necessários para evitar o esmagamento de partes do corpo humano.

• Lacuna de segurança: Ao limitar a amplitude de movimento do painel da porta, o batente da dobradiça ajuda a manter um espaço seguro entre a porta e o caixilho até um certo ponto, evitando que a porta esmague os dedos durante o fecho repentino.
• Posicionamento em várias fases: Muitas dobradiças com detentores de várias posições (como os posicionadores de abertura de várias fases nas portas dos automóveis) proporcionam posições de paragem estáveis quando a porta se abre, evitando acidentes de entalamento causados pelo fecho acidental da porta devido ao vento ou à gravidade.

Controlo de estabilidade (prevenção de deslocações do centro de gravidade)

As dobradiças de fecho limitam o ângulo de abertura, evitando o risco de instabilidade do centro de gravidade geral do equipamento devido à abertura excessiva da tampa.

• Risco de queda: Em armários ou equipamentos de grandes dimensões, se uma porta pesada se abrir para além do seu limite, é provável que faça com que uma estante não segura tombe para a frente.
• Solução: A utilização de dobradiças de encosto para controlar o ângulo dentro de um intervalo seguro garante que o centro de gravidade permanece dentro do intervalo de suporte de base. Por exemplo, os projectistas restringem uma porta de armário industrial a uma posição semi-aberta para evitar que o peso da porta desestabilize o armário quando totalmente aberto.

Manutenção do espaço de acesso

Em corredores estreitos ou ao lado de linhas de produção lotadas, é vital garantir que o corpo da porta não sobressaia excessivamente. A função de paragem impede que o painel da porta obstrua a passagem do pessoal ou sofra choques acidentais dos transeuntes.

Em resumo, a função de paragem da dobradiça controla os limites do movimento, eliminando ou reduzindo os riscos operacionais, tais como entalamento, inclinação e colisões de uma essência mecânica, cumprindo o princípio de segurança do design de "minimização do risco".

Detalhes técnicos: Princípios de funcionamento e matriz de seleção

Existem várias soluções técnicas para a implementação de batentes de dobradiças. Para ajudar os engenheiros a tomar decisões baseadas em dados, compilámos a seguinte matriz de seleção, comparando as caraterísticas de desempenho de diferentes mecanismos de paragem.

Tipo de mecanismo	Capacidade de carga	Ajustabilidade	Ciclo de vida (Est.)	Proteção de vedação	Custo típico
Câmara interna/engrenagem	Baixo - Médio	Passo / Infinito	Ciclos de 10k - 50k	Excelente (selado)	Elevado
Hastes externas	Muito elevado	Comprimento ajustável	Mais de 100k ciclos	Médio (exposto)	Baixo - Médio
Batente interno estampado	Baixa	Apenas fixo	Ciclos de 5k - 20k	Bom	Baixa
Batente suave hidráulico	Médio	Gama fixa	Mais de 50 mil ciclos	Excelente	Muito elevado

Tabela 1: Análise comparativa de mecanismos de paragem de dobradiças com base em normas de engenharia industrial.

Paragens internas vs. Paragens externas

• Paragens internas:
  • Estrutura: A dobradiça integra internamente a estrutura de paragem (por exemplo, cames ou engrenagens entre folhas).
  • Prós: Sem partes expostas, estrutura compacta, instalação simples, estética limpa.
  • Contras: Limitado pelo tamanho, oferece uma capacidade de carga de impacto limitada e o ângulo geralmente não é ajustável.
  • Aplicabilidade: Pequenos equipamentos com um aspeto limpo.
• Paragens externas:
  • Estrutura: Liga o painel da porta e o caixilho através de hastes, cabos ou braços de suporte independentes. Um controlo de porta funciona normalmente como uma barra metálica independente para apoiar e impedir que a porta abra demasiado.
  • Prós: Elevada resistência estrutural, adaptável a portas/tampas de grandes dimensões; permite uma substituição ou um ajustamento cómodo (alterando o comprimento da haste).
  • Contras: Requer espaço de instalação adicional, as peças expostas podem afetar a estética, requerem uma inspeção regular para verificar se estão soltas ou corroídas.
  • Aplicabilidade: Aplicações super-resistentes, como portas de proteção de máquinas-ferramentas e grandes tampas de escotilhas.

Ângulo fixo vs. ângulo ajustável

• Ângulo fixo: Os engenheiros definem um único ângulo de abertura máximo (por exemplo, 90°, 110°) durante o projeto. A estrutura é simples e fiável, adequada para produtos padronizados produzidos em massa.
• Ângulo ajustável:
  • Paragem da ranhura: Os fabricantes cortam várias ranhuras fixas no braço da dobradiça, bloqueando diferentes ângulos através da alteração da posição do pino de inserção.
  • Engrenagem de malha: Utiliza a rotação relativa de engrenagens emparelhadas para obter uma regulação infinita, fixada com um pino de posicionamento.
  • Amortecimento hidráulico: Os amortecedores hidráulicos incorporados permitem o movimento dentro de um determinado intervalo e bloqueiam no ponto final.
  • Vantagem: Pode definir os ângulos de abertura conforme necessário, de 0° a 180° (ou mesmo 360°), melhorando consideravelmente a adaptabilidade do cenário.

Paragem suave vs. Paragem dura

• Paragem forçada: Os componentes rígidos bloqueiam diretamente o painel da porta. O posicionamento é exato, mas a força de impacto é elevada, podendo gerar ruído e vibração.
• Paragem suave: Os elementos elásticos ou mecanismos de amortecimento desaceleram gradualmente o corpo da porta à medida que este se aproxima do limite.
  • Caso: Uma dobradiça de paragem com amortecimento hidráulico amortece automaticamente perto do ângulo limite, protegendo as ligações e reduzindo o ruído.
  • Seleção: Escolha batentes macios para ocasiões que exijam silêncio (gabinetes médicos/alto padrão); escolha batentes duros para equipamentos pesados que exijam pura força mecânica.

Análise da aplicação da indústria

Equipamento médico

Os instrumentos médicos utilizam extensivamente dobradiças com batentes para garantir a segurança operacional.

• Janelas/tampas de observação: Normalmente, possuem controlos de limite para garantir que os operadores possam ver o interior em segurança sem interferir com o funcionamento do equipamento, evitando colisões com componentes próximos.
• Carrinhos móveis: Nas portas de carrinhos de transporte de doentes ou nas coberturas de máquinas de raios X, a função de paragem evita a abertura demasiado violenta e a lesão do pessoal médico, ao mesmo tempo que garante a estabilidade para uma operação com uma só mão.

Armários industriais

Na automação da fábrica, a funcionalidade de paragem está diretamente relacionada com a eficiência e a segurança da manutenção.

• Máquinas-ferramentas CNC: Os projectos de portas de manutenção utilizam frequentemente dobradiças de bloqueio para limitar o corpo da porta a uma abertura de 120°, evitando interferências com o funcionamento do equipamento.
• Armários de distribuição de energia: Muitas vezes, a porta pára automaticamente depois de se abrir até um determinado ângulo (estado semi-aberto), facilitando a inspeção e evitando que a porta do armário bloqueie completamente a passagem.

Indústria automóvel

O controlo das portas constitui uma especificação de segurança obrigatória.

• Função: Proporciona paragens em várias fases, impedindo que a porta se abra completamente de repente ou se feche com estrondo em declives ou com ventos fortes.
• Conformidade: Reuniões ISO 13854 requisitos em matéria de folga anti-entalamento, impedindo que o bordo dianteiro da porta se aproxime demasiado do guarda-lamas.
• Risco: Testes reais indicam que, se o limitador falhar devido a fadiga, a porta pode abanar ou mesmo abrir-se durante a condução; um desempenho insuficiente também conduz a flacidez, ruído e má vedação.

Aeroespacial

• Instalações da cabina: Os portões de contentores suspensos utilizam dobradiças multi-link combinadas com amortecedores para obter uma paragem suave, evitando a queda repentina.
• Resistência à vibração: Especialmente em ambientes com oscilações (como navios ou aviões), os dispositivos de paragem impedem que as escotilhas se fechem sozinhas devido ao movimento do casco.
• Equipamento de terra: As portas de guarda-corpos de pontes a jato e as portas de contentores de carga aérea possuem barras de limite para garantir que permanecem fixas numa posição segura após a abertura.

Guia de seleção de engenharia: Cálculo e tipos

A seleção correta de uma dobradiça de encosto requer a determinação não só da carga estática, mas também do potencial de impacto dinâmico. Segue-se um guia de engenharia simplificado para garantir margens de segurança.

Modelo de cálculo de carga

Ao selecionar uma dobradiça para um "batente de segurança", não se deve basear apenas no peso da porta. É necessário ter em conta o Força de impacto dinâmico gerado quando uma porta é aberta até ao seu limite.

Fórmula de seleção (simplificada):

$$ T_{rated} \ge (W \times D_{cog} \times SF_{dynamic}) $$

• $$T_{rated}$$: O binário máximo de paragem nominal da dobradiça (Nm).
• $$W$$: Peso da porta (N).
• $$D_{cog}$$: Distância entre o eixo da dobradiça e o centro de gravidade (m).
• $$SF_{dynamic}$$: Fator de segurança dinâmico.
  • Operação manual suave: 1.2 – 1.5
  • Funcionamento frequente/rápido: 2.0 – 3.0

Dobradiças de encosto incorporadas

• Cenários aplicáveis: Portas mais leves, espaço compacto, necessidade de boa vedação, elevados requisitos de aparência (por exemplo, invólucros de dispositivos médicos).
• Nota de engenharia:
  • Para portas muito resistentes, o limite da própria dobradiça pode não ser afetado.
  • Recomendamos a reserva de mais de 20% margem na capacidade de carga nominal da dobradiça. Justificação: Este amortecedor tem em conta especificamente o pico de energia cinética (impulso) que ocorre no momento exato da paragem mecânica, evitando a falha instantânea por corte dos pinos internos.

Correias/talabartes de controlo externos

• Cenários aplicáveis: Grandes exaustores, escotilhas, portas de manutenção de máquinas-ferramentas pesadas (que exigem grandes ângulos de abertura e pesos pesados).
• Nota de engenharia:
  • Elevada flexibilidade de conceção; pode escolher livremente o comprimento da haste.
  • Requer manutenção regular para verificar se os parafusos de ligação e as dobradiças estão soltos e se a lubrificação é boa.

Conselhos de especialistas: Se for necessária uma estética elevada, dê prioridade às dobradiças de batente internas reforçadas; se a carga for extrema e o espaço for amplo, as barras de limite externas são a opção mais fiável.

FAQ

Q1: Posso adaptar a funcionalidade de paragem ao equipamento existente?

R: Em geral, sim. Para portas ou tampas já em utilização mas sem proteção de limite, pode adicionar componentes de limite externos.

• Solução: Muitos fabricantes de dobradiças para armários fornecem acessórios de limite extra. Tomando um determinado HTAN como exemplo, pode inserir convenientemente o seu acessório de restrição no copo da dobradiça antes ou depois da instalação da porta do armário para satisfazer as necessidades de reequipamento.
• Nota: Para corpos de portas muito grandes, recomendamos que se avalie a adição de barras de suporte ou correntes de limite.

Q2: Qual o peso e a frequência que uma dobradiça de batente pode suportar?

R: As dobradiças de qualidade superior apresentam desenhos com margem suficiente.

• Referência de dados: Uma dobradiça resistente adopta uma malha de engrenagem dupla para aumentar a estabilidade da paragem. Os seus casquilhos resistentes ao desgaste são validados através de testes de ciclo de durabilidade comparados com normas de dobradiças reconhecidas (por exemplo, ANSI/BHMA A156.1 / PT 1935), e os resultados pormenorizados estão disponíveis mediante pedido.
• Resistência à corrosão: Para aplicações no exterior, certifique-se de que o produto cumpre ASTM B117 (ensaio de projeção salina) durante pelo menos 96 horas para evitar o enfraquecimento estrutural do mecanismo de paragem devido à ferrugem.
• Princípio de seleção: É necessário selecionar o grau correspondente em função do peso e da frequência da porta, preservando pelo menos uma margem de carga de 20%.

Q3: Qual é a causa do ruído no mecanismo de paragem?

R: As causas mais comuns incluem uma lubrificação deficiente e o desgaste das peças.

• Lubrificação: A fricção a seco de peças metálicas leva a sons de rangidos (por exemplo, verificações de portas de automóveis com falta de óleo ao fim de um ou dois anos); a adição de massa lubrificante adequada pode aliviar este problema.
• Vestir: Após uma utilização prolongada e intensa, os pinos e as ranhuras podem ficar soltos.
• Sugestão: A seleção de dobradiças de batente com amortecimento pode minimizar o ruído.

Conclusão

A função de paragem, enquanto pormenor de segurança na conceção de dobradiças, desempenha um papel significativo na melhoria da segurança e da perceção da qualidade do equipamento industrial e de vários produtos electromecânicos.

Esta filosofia de conceção está em conformidade com o princípio das normas internacionais como ISO 12100 para "dar prioridade à redução dos riscos através de uma conceção inerentemente segura".

• Proteção do equipamento: Evita colisões estruturais, protege as juntas.
• Proteção do pessoal: Elimina os riscos de entalamento e de impacto.
• Melhorar a qualidade: O toque sólido e o efeito silencioso proporcionados pelos batentes macios aumentam a confiança do utilizador.

A incorporação de batentes de dobradiça em consideração no início do desenvolvimento do produto permite um melhor equilíbrio entre segurança e função, e custo e estética. Esta tornou-se uma configuração padrão importante para medir a fiabilidade de engenharia dos produtos industriais.

Exoneração de responsabilidade: As fórmulas de engenharia e os guias de seleção fornecidos neste artigo destinam-se apenas a fins de referência geral e não constituem uma certificação de engenharia profissional. A seleção real do produto deve ser verificada por engenheiros profissionais com base em ambientes de aplicação específicos, condições de carga e requisitos de segurança.
