Dominar a instalação de dobradiças Lift-Off: Um guia completo

A dobradiça de elevação é um conjunto de dobradiça estruturalmente flexível amplamente utilizado em aplicações industriais, tais como armários de controlo, bastidores de servidores e portas de acesso a equipamentos. Permite a remoção rápida e sem ferramentas dos painéis das portas, aumentando a eficiência da manutenção. Para conhecer os conceitos fundamentais e as principais vantagens das dobradiças Lift-Off, consulte o [Introdução às Dobradiças Lift-Off - Visão geral e vantagens] secção.

A instalação correta das dobradiças não só garante um funcionamento suave da porta, como também tem um impacto direto na segurança operacional e na longevidade do equipamento. Além disso, a lubrificação e a manutenção adequadas prolongam significativamente a vida útil das dobradiças e evitam o tempo de inatividade relacionado com falhas.

Este documento fornece um guia sistemático, passo a passo, que abrange a seleção, instalação e manutenção de dobradiças para ajudar os técnicos de engenharia a dominar os fundamentos da instalação de dobradiças.

No entanto, antes de iniciar a instalação, deve ser concluída uma fase preparatória crítica para estabelecer as bases para o sucesso subsequente.

Fundamentos da preparação para a pré-instalação

Uma instalação bem sucedida de uma dobradiça começa com a preparação. A seleção da dobradiça adequada e a preparação precisa da superfície de montagem são pré-requisitos essenciais para evitar erros e garantir uma qualidade profissional.

Etapas preparatórias

• Assegurar que todas as ferramentas e materiais estão disponíveis
• Limpeza da zona de instalação para garantir uma superfície plana, limpa e sem detritos
• Inspeção do estado estrutural do caixilho da porta e do painel da porta

Só depois de concluídos estes preparativos é que se deve proceder às operações de marcação e perfuração.

Compreender as dobradiças Lift-off Estrutura e direção das dobradiças (oscilação esquerda/direita)

As dobradiças de elevação são normalmente constituídas por um "lado macho" com um pino de fixação e um "lado fêmea" com um copo de dobradiça. Identificar corretamente a direção de instalação da dobradiça é um desafio comum. Para uma explicação pormenorizada da conceção estrutural e do princípio de funcionamento das dobradiças Lift-Off, consulte [Introdução às dobradiças Lift-Off - Definição e princípio de funcionamento] secção.

Determinação da orientação da dobradiça

• Colocar-se do lado em que a porta se abre para o exterior
• Se a dobradiça estiver à sua direita, utilize uma dobradiça de abertura à direita; caso contrário, utilize uma dobradiça de abertura à esquerda
• Seguir a regra "pivot para cima": Quando a porta está fechada, a dobradiça do lado da folha da porta deve ter o seu pivot virado para cima

Utilize estas diretrizes para determinar rapidamente qual o lado da dobradiça que se fixa ao caixilho da porta e qual o lado que se fixa à folha da porta.

Depois de determinar a orientação da dobradiça, a seleção do material adequado e da capacidade de carga é igualmente crítica.

Material, acabamento da superfície e capacidade de carga: Factores-chave para a durabilidade

O material da dobradiça e o tratamento da superfície têm um impacto direto na resistência à corrosão e na força. Para uma visão geral dos materiais comuns de dobradiças, como aço inoxidável, alumínio e aço carbono, e suas aplicações correspondentes, consulte o [Tipos de Dobradiças Lift-Off - Por Material] no artigo principal.

Especificações do material

Tipo de material	Composição	Horas de teste de névoa salina	Resistência à tração	Aplicação
Aço inoxidável 304	18% Cr, 8% Ni	500-1000 horas	≥520MPa	Forte resistência à corrosão
Aço inoxidável 316	Reforçado com molibdénio	1200 horas	–	Ambientes altamente corrosivos
Liga de alumínio	–	–	–	Aplicações a seco ou com pouca carga
Galvanizado por imersão a quente	–	–	–	Aplicações a seco ou com pouca carga

Orientações para a capacidade de carga

• Calcular o peso do painel da porta; assegurar que a capacidade de carga nominal da dobradiça é ≥ peso da porta × 2 (fator de segurança)
• Deixar uma margem de segurança de cerca de 25% nos cálculos para ter em conta as cargas dinâmicas
• A conceção da carga segue normalmente um princípio de fator de segurança ≥2,0

Lista de verificação de seleção

• Considerar o ambiente de funcionamento (humidade, salinidade, produtos químicos, etc.)
• Consultar as especificações de carga do fabricante e as normas pertinentes (por exemplo, a DIN EN 1935:2002-05 norma de dobradiça de eixo único).
• Exemplos de seleção de materiais: Aço inoxidável 304 oferece uma forte resistência à corrosão, enquanto Aço inoxidável 316 adequado para ambientes altamente corrosivos
• O projeto de carga utiliza normalmente um fator de segurança de 2,0 ou superior.

Depois de determinar a dobradiça ideal, o próximo passo é preparar as ferramentas de instalação e tratar as superfícies de montagem.

Preparação de precisão das ferramentas e superfícies de instalação

A instalação de dobradiças requer ferramentas precisas e preparação para evitar o desalinhamento causado por rebarbas ou irregularidades.

Ferramentas comuns necessárias

• Fita métrica de precisão
• Nível
• Punção central
• Brocas de tamanho adequado
• Chave dinamométrica
• Ferramenta de rebarbamento

Etapas de preparação

• Limpar e desengordurar: Remover o óleo e os detritos para garantir uma superfície metálica lisa
• Verificar a planeza: Utilizar uma régua comprida para medir, controlando o desvio do nivelamento do substrato dentro de 0,3 mm
• Rebarbar: Remover prontamente as rebarbas após a perfuração para evitar a concentração de tensões

Certifique-se de que todas as ferramentas estão bem calibradas e bata com o punção central de forma constante e precisa para evitar desalinhamentos.

Uma vez selecionadas as dobradiças, montadas as ferramentas e concluída a preparação da superfície, passar à fase principal - instalação das folhas das dobradiças.

Processo de instalação: Guia passo-a-passo para um alinhamento de precisão

Esta secção descreve os principais procedimentos de instalação. Siga estes passos lógicos para garantir o alinhamento exato de cada folha de dobradiça com o caixilho da porta e o painel da porta.

Marcação e posicionamento precisos

Marcação e posicionamento precisos para a instalação da dobradiça Lift-Off

A medição e marcação exactas constituem a base da precisão da instalação. Mesmo um erro de 1 mm pode causar aberturas de porta desiguais ou encravamento da porta.

Diretrizes de marcação

• Utilizar a parte superior do caixilho da porta como linha de referência unificada (linha de base horizontal)
• Marcar as posições centrais das dobradiças em ambos os lados do painel e do caixilho da porta
• Assegurar que as marcas são simétricas e paralelas, utilizando um esquadro ou um medidor de ângulo reto para calibração
• Utilizar um punção central para criar reentrâncias nos pontos de marcação, evitando o desvio da broca durante a perfuração

Notas importantes

• Medir as dimensões e marcar as linhas utilizando como referência a parte superior do caixilho da porta ou o chão para evitar erros cumulativos
• Manter a simetria e o paralelismo ao marcar os centros das dobradiças para garantir folgas consistentes em ambos os lados
• Utilize um punção central para criar pequenas reentrâncias em cada marca para uma perfuração precisa e sem desvios
• Verificar o nivelamento da linha de marcação com um nível de bolha de ar para evitar que a porta se desloque após a instalação

Depois de completar todas as marcações de furos, proceder à perfuração de furos-piloto e roscas.

Perfuração de furos-piloto e roscagem de roscas

A perfuração de orifícios-piloto de tamanho correto evita que o material se parta ou que a rosca se parta, assegurando que os fixadores fornecem uma força de fixação adequada.

Especificações do furo piloto

Tamanho do parafuso	Diâmetro da broca	Notas
M5	4,0-4,2 mm	Para parafusos de metal
M6	5,0 mm	Para parafusos de metal

Procedimento de perfuração e roscagem

• Manter um ângulo perpendicular entre a broca e a superfície do painel durante a perfuração
• No caso dos painéis metálicos das portas, bater primeiro com um martelo na ranhura de posicionamento antes de perfurar
• Após a perfuração, arrefecer com um fluido de corte adequado
• Selecionar um macho que corresponda à especificação da rosca para roscar
• Aplicar uma pressão de avanço uniforme e lubrificar com óleo de corte durante a roscagem
• Remover as rebarbas à volta do furo com uma ferramenta de rebarbação

Após a perfuração, os furos devem estar limpos e lisos, sem rebarbas ou deformações, prontos para o aperto dos parafusos.

Fixação das folhas das dobradiças

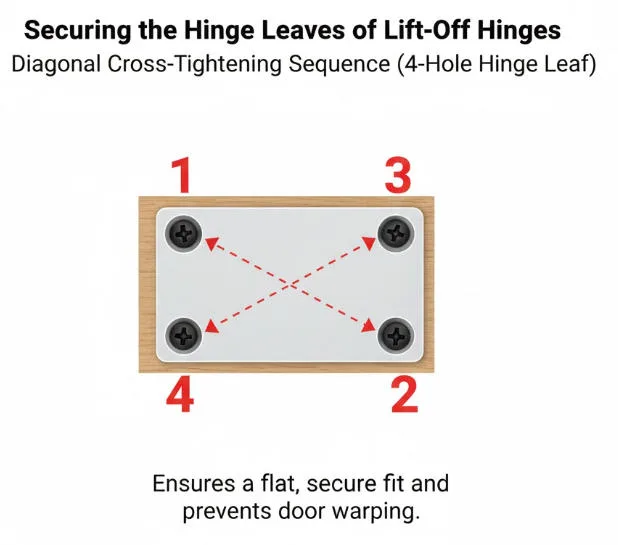

Fixação das folhas da dobradiça de dobradiças de abertura rápida

Ao fixar as folhas das dobradiças aos caixilhos e painéis das portas, a sequência e a força de aperto dos parafusos são fundamentais.

Sequência de instalação

1. Primeiro, instale a folha da dobradiça no lado do armário (ou da moldura da porta) (normalmente a folha montada com pinos)
2. Aparafusar ligeiramente os parafusos sem os apertar completamente
3. Utilizar um nível para confirmar que a dobradiça está na horizontal
4. Apertar todos os parafusos de forma progressiva e uniforme, utilizando um padrão diagonal em cruz
5. Instalar a folha da dobradiça (tipo manga) no corpo da porta utilizando o mesmo método

Especificações de binário

• Os parafusos M6 devem normalmente ser apertados a 10-12 Nm com um binário chave inglesa.
• Para aplicações que exijam um anti-afrouxamento, utilizar anilhas de mola, anilhas de borracha ou um bloqueador de roscas
• Após a conclusão, verificar novamente o binário de aperto de cada parafuso para garantir que não se solta

Quando as duas folhas das dobradiças estiverem bem fixadas, proceder à instalação da porta e às verificações preliminares do alinhamento.

Ajuste e verificação: Passos fundamentais para conseguir um ajuste perfeito

Uma instalação bem sucedida das dobradiças é avaliada pelo funcionamento suave da porta e por folgas uniformes. Esta secção explica como instalar o painel da porta e realizar verificações preliminares, seguidas de um ajuste fino das dobradiças para confirmar que todos os parâmetros cumprem os requisitos.

Instalação da porta e inspeção inicial

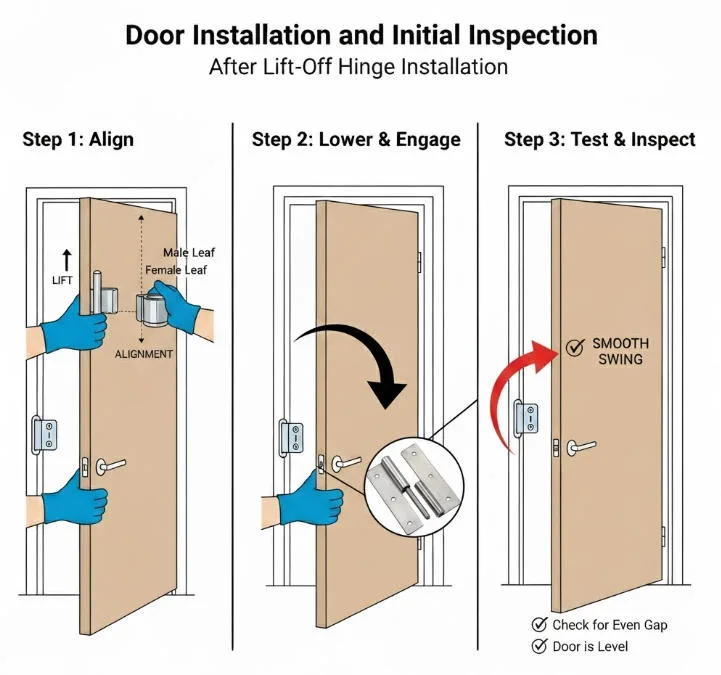

Instalação da porta e inspeção inicialApós a instalação da dobradiça Lift-Off

Levante o painel da porta e alinhe-o, inserindo suavemente a dobradiça da porta (lado do pino) na dobradiça da estrutura (lado da manga) até encaixarem.

Etapas da inspeção

• Levantar o painel da porta para alinhar os casquilhos das dobradiças com os pinos do aro, mantendo o nível horizontal da porta durante o posicionamento
• Baixar o painel da porta e abri-lo a 90° para verificar se o posicionamento das dobradiças é estável e não está preso
• Abra e feche a porta várias vezes; a folga deve ser uniforme e a porta deve engatar no trinco quando fechada
• Se ocorrer um desalinhamento (demasiado alto/baixo) ou folgas irregulares, efetuar ajustes finos

Para além das verificações estáticas, realizar testes dinâmicos de abertura/fecho para identificar potenciais problemas.

Ajustes finos e resolução de problemas

Ajustes finos e colagem após a instalação da dobradiça Lift-Off

Podem ocorrer pequenos desvios mesmo com um alinhamento inicial exato. Os problemas comuns podem ser rapidamente diagnosticados utilizando o seguinte formato:

Problemas e soluções comuns

Problema	Causa	Solução
A porta encrava e é difícil de fechar	Uma folha da dobradiça não está nivelada com a superfície ou os parafusos estão soltos	Inspecionar e comparar os planos das dobradiças; adicionar calços finos; voltar a apertar os parafusos soltos
Abertura irregular da porta	Desvio da altura de instalação num lado da dobradiça	Desapertar os parafusos das dobradiças correspondentes, ajustar a posição vertical, voltar a apertar
A porta abre/fecha-se espontaneamente	O caixilho da porta não está perfeitamente vertical ou o centro de gravidade do painel da porta está deslocado	Recalibrar o alinhamento vertical do caixilho da porta; utilizar dobradiças de binário
A dobradiça produz um ruído anormal	Pinos de fixação ou componentes da dobradiça soltos	Inspecionar a precisão do ajuste; apertar as porcas duplas ou substituir as peças correspondentes

Após a afinação através dos passos e contramedidas acima referidos, voltar a testar a abertura e o fecho do painel da porta até que o funcionamento seja suave e as folgas sejam uniformes.

Inspeção final, verificação do binário e lubrificação

Após a instalação, efetuar uma verificação final abrangente e lubrificação para garantir o alinhamento e proteger a longevidade da dobradiça.

Etapas da inspeção final

• Re-inspeção: Abrir e fechar completamente a porta várias vezes para confirmar o bom funcionamento
• Verificação do binário de aperto: Utilizar uma chave dinamométrica para verificar individualmente todos os elementos de fixação em relação às especificações do fabricante
• Lubrificação: Aplicar lubrificante de qualidade industrial nos pinos das dobradiças e nas peças móveis

Após a conclusão, abrir e fechar novamente a porta para assegurar uma penetração uniforme da lubrificação em todos os componentes, com um funcionamento suave e sem resistência.

A inspeção final garante que todos os parâmetros de instalação cumprem os requisitos. A lubrificação adequada e as medidas anti-afrouxamento garantem um funcionamento estável das dobradiças a longo prazo.

Manutenção a longo prazo e princípios básicos de segurança

A instalação perfeita é apenas o começo. Para manter a segurança e a estabilidade ao longo do tempo, estabeleça um sistema de manutenção abrangente e protocolos de segurança.

Estabelecer um calendário regular de inspeção e manutenção

Implementar um plano de inspeção programada das dobradiças:

Frequência de inspeção

• Ambientes de utilização intensiva ou propensos a vibrações: Inspecções trimestrais abrangentes
• Equipamento normalizado: Inspecções semestrais ou anuais

Exemplo de lista de controlo de inspeção

Item de inspeção	Procedimento	Padrão
Aperto dos parafusos	Verificar o binário de aperto com uma chave dinamométrica	Cumprir os valores especificados
Inspeção do desgaste	Examinar os pinos e as mangas das dobradiças	Sem desgaste visível, aumento da folga ou corrosão
Limpeza e lubrificação	Remover o pó e os detritos; voltar a aplicar massa lubrificante	Funcionamento suave
Teste de funcionalidade	Verificar o funcionamento da porta e os dispositivos de segurança	Função correta

A manutenção regular não só assegura o desempenho das dobradiças a longo prazo, como também aumenta a fiabilidade e a vida útil global do equipamento.

Normas de segurança e requisitos de conformidade

A instalação ou manutenção incorrecta das dobradiças representa um risco significativo para a segurança.

Principais protocolos de segurança

• Requisitos de carga: Nunca exceder a capacidade de carga nominal do fabricante
• Ambiente de instalação: Assegurar que não existem obstruções ao longo do percurso de elevação da dobradiça; manter uma distância de segurança
• Equipamento de proteção individual: Usar óculos e luvas de proteção durante a instalação e manutenção
• Ligação à terra e proteção: Cumprir com CEI / NEMA / Índice de proteção IP requisitos; assegurar uma ligação à terra adequada.
• Normas de qualidade: Referir-se a normas como DIN EN1935:2002verificar o desempenho anti-afrouxamento através de testes de vibração.

O cumprimento rigoroso dos protocolos de segurança de instalação e manutenção maximiza os benefícios das dobradiças de elevação, minimizando os riscos de acidente.

Conclusão: Alcançar a excelência através da prática sistemática

A precisão e a sistematização são fundamentais para uma instalação bem sucedida. Cada fase - desde a preparação da seleção até à colocação em funcionamento da instalação e à inspeção de manutenção - exige uma execução meticulosa.

A qualidade da instalação, a segurança e a longevidade do equipamento só podem ser asseguradas através do cumprimento rigoroso das especificações técnicas do fabricante e das normas da indústria. Manter uma mentalidade profissional, integrando a normalização e um compromisso com a excelência em todas as operações.

Com esta base, conseguirá obter um excelente desempenho dos conjuntos de dobradiças, garantindo o funcionamento seguro e fiável a longo prazo do equipamento industrial.
