Guia completo das dobradiças Lift-Off: Funcionalidade, métodos de instalação e aplicações

As dobradiças de elevação, também conhecidas como dobradiças amovíveis ou dobradiças de bandeira, foram concebidas para permitir que uma porta, cobertura ou painel seja rapidamente removido por elevação vertical, em vez de desaparafusar o hardware ou extrair um pino solto. Em armários industriais, armários eléctricos, portas de acesso a máquinas, equipamento médico, painéis de salas limpas e compartimentos de serviço de transporte, esta caraterística mecânica simples pode reduzir o tempo de serviço, simplificar a limpeza e melhorar a eficiência da manutenção.

Em comparação com as dobradiças fixas tradicionais, as dobradiças de elevação oferecem uma clara vantagem operacional: a porta pode ser completamente removida para inspeção, limpeza, substituição, mudanças de cablagem ou reparação. Esta conveniência, no entanto, deve ser avaliada em relação a restrições reais de engenharia, tais como segurança, vibração, precisão de instalação, folga de elevação e condição de carga. Este guia explica como funcionam as dobradiças de elevação, onde têm melhor desempenho, quando devem ser evitadas, como instalá-las corretamente e como selecionar o tipo certo para projectos industriais e comerciais.

Se a sua aplicação também requer um posicionamento controlado para além do acesso amovível, poderá também querer consultar o nosso guia para dobradiças de binário de elevaçãoque combinam a funcionalidade destacável com o binário de retenção de paragem livre.

O que é uma dobradiça Lift-Off?

Uma dobradiça de elevação é um sistema de dobradiça de duas partes em que uma folha tem um pino fixo e a folha correspondente contém um cano ou manga aberta. Durante o funcionamento normal, a porta abre e fecha como um painel articulado normal. Quando é necessário remover, a porta é aberta até ao ângulo necessário e levantada verticalmente para que a manga se solte do pino. Isto permite uma remoção rápida da porta sem retirar os parafusos ou manusear um pino de dobradiça separado.

Em termos práticos, as dobradiças de elevação são utilizadas quando os engenheiros ou as equipas de manutenção necessitam de um acesso mais rápido aos componentes internos, de uma limpeza mais fácil, de uma manutenção simplificada ou de uma montagem mais eficiente de painéis amovíveis.

Como funcionam as dobradiças Lift-Off

Movimento de elevação vertical que permite retirar a porta sem ferramentas.

O princípio de funcionamento é simples. Uma folha da dobradiça é montada no aro e a folha correspondente é montada na porta. O pino do lado do aro suporta a folha de acoplamento durante a utilização normal. Quando a porta é aberta e levantada para cima, a folha de contacto desliza do pino e o painel pode ser completamente removido.

Isto é diferente de uma dobradiça de pino amovível. Uma dobradiça de pino amovível ainda requer que o pino seja extraído, muitas vezes com ferramentas ou, pelo menos, com um manuseamento separado. Uma dobradiça amovível foi concebida para uma remoção rápida, repetível e sem ferramentas do painel.

Principais vantagens das dobradiças Lift-Off

• Remoção rápida da porta: Os painéis podem frequentemente ser removidos em segundos, reduzindo o tempo de assistência e simplificando a inspeção ou substituição.
• Melhoria do acesso para manutenção: A remoção total da porta permite um acesso desobstruído aos componentes internos dos armários, caixas de máquinas e caixas de serviço.
• Melhor higiene e limpeza: Em ambientes médicos, de processamento de alimentos, farmacêuticos e de salas limpas, as portas amovíveis facilitam a limpeza profunda e a higienização.
• Montagem simplificada: O caixilho e a porta podem ser instalados em etapas separadas, o que pode ser útil para painéis grandes ou difíceis de montar.
• Flexibilidade dos materiais: As dobradiças de elevação estão disponíveis em aço inoxidável, aço galvanizado, alumínio e polímeros concebidos para diferentes ambientes e níveis de carga.

Para projectos em que a desmontagem fácil é um requisito primordial, as dobradiças de elevação superam frequentemente os sistemas de dobradiças permanentes em termos de conveniência de manutenção e eficiência de acesso. No entanto, estas vantagens dependem de um manuseamento correto, de um alinhamento adequado, de um design de retenção apropriado e de um tipo de material adequado ao ambiente.

Dobradiças Lift-Off vs. Dobradiças Tradicionais

A principal diferença não é apenas estrutural, mas também operacional. As dobradiças tradicionais dão prioridade à fixação permanente. As dobradiças Lift-off dão prioridade à possibilidade de remoção controlada.

Comparação estrutural e funcional entre dobradiças de descolagem e dobradiças tradicionais.

Se estiver a comparar estratégias de compartimentos amovíveis e permanentes, consulte a nossa comparação detalhada de dobradiças de elevação vs. dobradiças fixas para armários industriais.

Tipos de dobradiças de abertura

Dobradiças de abertura para a esquerda vs. para a direita

Orientação da dobradiça de descolagem esquerda vs. direita.

O manuseamento é um dos factores de seleção mais importantes. As dobradiças de elevação não são universalmente reversíveis. A configuração correta à esquerda ou à direita deve corresponder à direção de oscilação da porta e ao lado da instalação. Encomendar a mão errada pode atrasar a montagem, criar erros de aquisição e aumentar os custos de retrabalho.

Como regra prática, determine sempre a direção de abertura da porta a partir do lado do acionamento e confirme se o pino da dobradiça está posicionado à esquerda ou à direita. Este facto deve ser verificado antes da encomenda e não após o início da instalação.

Para uma explicação passo a passo com a lógica de instalação, consulte o nosso guia sobre instalação da dobradiça de elevação.

Por Material

• Aço inoxidável 304: Adequado para resistência geral à corrosão, zonas de lavagem e muitas aplicações higiénicas em interiores.
• Aço inoxidável 316: Recomendado para ambientes de limpeza ricos em cloretos, costeiros, adjacentes à marinha ou agressivos.
• Aço-carbono ou aço zincado: Adequado para interiores industriais secos e muitas aplicações de equipamento geral.
• Alumínio: Útil quando é necessário um peso reduzido e resistência à corrosão.
• Plástico ou nylon: Adequado para aplicações ligeiras, isoladas ou não metálicas.

Por aplicação

• Armários eléctricos e caixas de controlo
• Portas de acesso a máquinas industriais
• Equipamento médico e de laboratório
• Salas limpas e equipamento de processamento higiénico
• Interiores de transportes e compartimentos de serviço
• Portas de armário modulares e painéis de equipamento amovíveis

Melhores aplicações para dobradiças Lift-Off

Uma dobradiça de elevação não é simplesmente uma dobradiça amovível. É mais eficaz quando o valor do acesso rápido supera a necessidade de retenção permanente da dobradiça.

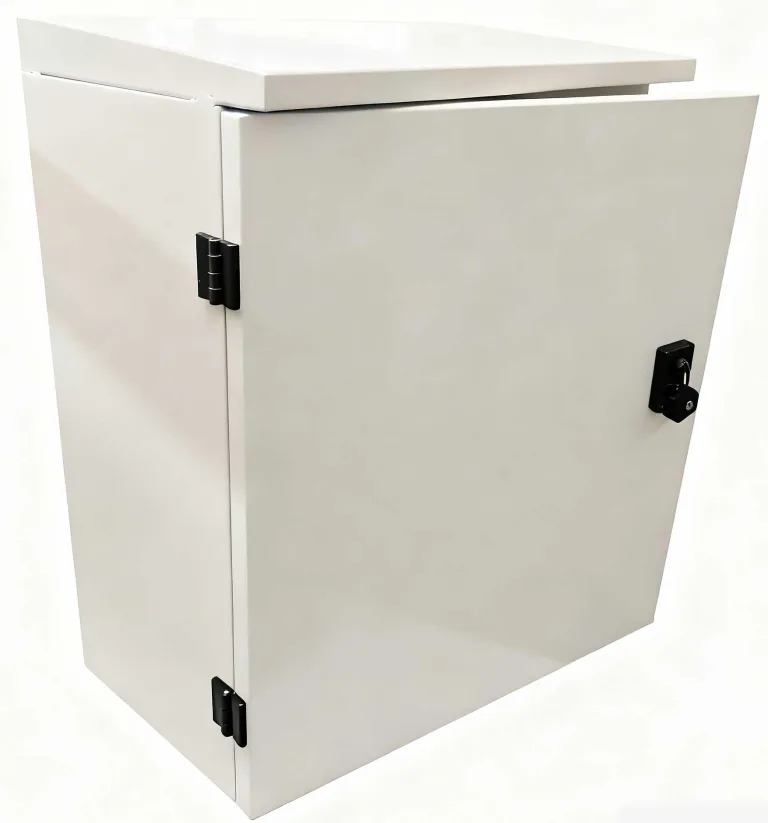

Armários eléctricos e armários de controlo

As dobradiças de elevação são amplamente utilizadas em armários eléctricos porque permitem a remoção rápida das portas do armário durante a cablagem, inspeção, trabalhos de adaptação e manutenção. Nestes projectos, o acesso fácil aos componentes internos pode reduzir significativamente o tempo de inatividade. São especialmente úteis em portas de serviço que podem precisar de ser removidas temporariamente durante a instalação ou manutenção no terreno.

Painéis de acesso às máquinas

Em equipamentos industriais e protecções de máquinas, as dobradiças de elevação podem simplificar a manutenção, permitindo que as tampas de acesso sejam totalmente removidas em vez de serem mantidas abertas numa posição restrita. Este facto pode melhorar o acesso dos técnicos em máquinas com uma disposição muito apertada. A principal preocupação do design nestas aplicações é a precisão do alinhamento e, em alguns casos, o controlo das vibrações.

Equipamento médico e de laboratório

Em carrinhos médicos, armários, estações de trabalho esterilizadas e equipamento de laboratório, as portas amovíveis podem melhorar o acesso à limpeza e apoiar os procedimentos de saneamento de rotina. As dobradiças amovíveis em aço inoxidável são frequentemente preferidas quando a resistência à corrosão e a higiene são importantes.

Salas limpas e equipamento higiénico

Em ambientes de salas limpas e de lavagem, as dobradiças amovíveis são valiosas porque facilitam a limpeza profunda. Se a porta ou o painel tiverem de ser removidos regularmente para higienização, um design amovível pode ser muito mais prático do que uma dobradiça permanente. A compatibilidade de materiais e a facilidade de limpeza da superfície são especialmente importantes neste caso.

Compartimentos de serviço de transporte

As dobradiças de elevação também podem ser úteis em interiores de transportes, painéis de serviço e compartimentos de acesso onde a remoção rápida da porta melhora o acesso para manutenção. No entanto, em ambientes móveis, os projectistas devem avaliar cuidadosamente os requisitos de vibração e retenção para reduzir o risco de movimento ascendente não intencional durante o serviço.

Portas de armários modulares amovíveis

Para equipamento modular, montagens desmontáveis e painéis laterais amovíveis, as dobradiças de elevação facilitam a montagem e a substituição. Podem simplificar a embalagem, a manutenção e a substituição de peças, especialmente quando as portas são instaladas depois de a estrutura principal estar posicionada.

Quando as dobradiças Lift-Off são a escolha certa

As dobradiças de elevação são mais adequadas para projectos em que acesso para manutenção, eficiência de limpeza ou possibilidade de remoção repetida importa mais do que máxima segurança anti-remoção. São particularmente eficazes em equipamentos de manutenção pesada, ambientes sanitários, sistemas modulares e painéis de serviço que têm de ser removidos repetidamente durante o ciclo de vida do produto.

As aplicações comuns de alto ajuste incluem caixas de automação industrial, protecções de máquinas CNC, painéis laterais de bastidores de servidores, armários farmacêuticos, equipamento alimentar em aço inoxidável, painéis de acesso ao interior de ambulâncias e divisórias amovíveis para salas limpas.

Quando evitar as dobradiças de elevação

As dobradiças de elevação não são a melhor solução para todos os projectos. A sua maior força, a facilidade de remoção, pode também tornar-se a sua principal limitação numa aplicação incorrecta.

1. Portas sensíveis à segurança

Se a remoção não autorizada for uma preocupação séria, as dobradiças de elevação não devem ser a escolha padrão. As portas de acesso ao exterior, os compartimentos sensíveis ao roubo, os armários de segurança e aplicações semelhantes são normalmente melhor servidos por dobradiças fixas ou dobradiças de segurança combinadas com sistemas de fecho robustos.

2. Equipamento de alta vibração

Em máquinas que vibram, veículos de serviço, compartimentos adjacentes a motores ou ambientes móveis agressivos, a vibração repetida pode criar um risco de movimento ascendente da porta no pino se o design não for corretamente restringido. Nestas situações, as dobradiças de elevação só devem ser utilizadas quando existe uma força de fecho adequada ou uma conceção de retenção.

3. Portas muito pesadas ou altamente dinâmicas

As dobradiças de elevação estão disponíveis em versões para trabalhos pesados, mas para portas muito pesadas ou expostas a fortes cargas dinâmicas repetitivas, devem ser cuidadosamente comparadas com dobradiças contínuas, dobradiças soldadas ou sistemas de dobradiças fixas reforçadas.

4. Condições de montagem de baixa precisão

As dobradiças de elevação dependem fortemente de um alinhamento exato. Se as folhas da dobradiça não estiverem montadas num eixo vertical verdadeiro, a porta pode entortar, raspar, ceder ou tornar-se difícil de remover e reinstalar. Em ambientes de montagem de baixa precisão, desenhos de dobradiças mais tolerantes podem ser mais práticos.

Resumo rápido: Quando as dobradiças de abertura rápida podem não ser ideais

Como escolher uma dobradiça Lift-Off para portas e invólucros industriais

A escolha da dobradiça de elevação correta requer mais do que fazer corresponder o tamanho da dobradiça ao tamanho da porta. Os engenheiros e os compradores devem avaliar todas as condições de funcionamento do painel, incluindo a carga, a frequência de remoção, a exposição ambiental, os requisitos de segurança e o controlo da instalação.

1. Definir o peso, a largura e o centro de gravidade da porta

Não selecione uma dobradiça apenas pelo peso da porta. A largura da porta afecta o momento de carga e o deslocamento do centro de gravidade altera a tensão que actua sobre a dobradiça. Um painel largo amovível pode exigir mais do sistema de dobradiças do que um painel mais estreito de massa semelhante.

2. Confirmar a frequência de remoção

Se o painel for removido apenas ocasionalmente, uma dobradiça de pino removível pode ser aceitável. Se o painel for removido rotineiramente para manutenção, limpeza ou inspeção, uma verdadeira dobradiça de elevação é normalmente a escolha mais eficiente.

3. Verificar os requisitos de segurança

Se a porta não puder ser facilmente removida, as dobradiças de elevação podem necessitar de caraterísticas adicionais de fecho, bloqueio ou retenção. Em algumas aplicações, será mais adequada uma arquitetura de dobradiça diferente.

4. Adaptar o material ao ambiente

Selecionar o material da dobradiça de acordo com as condições reais de funcionamento e não apenas com a aparência.

• Utilização Aço inoxidável 316 para ambientes de limpeza ricos em cloretos, adjacentes ao mar ou agressivos.
• Utilização Aço inoxidável 304 para condições gerais de higiene ou sensíveis à corrosão em interiores.
• Utilização aço galvanizado ou revestido para aplicações industriais secas em que o risco de corrosão é moderado.
• Utilização desenhos de polímeros para requisitos ligeiros isolados ou não condutores de eletricidade.

5. Confirmar a orientação para a esquerda ou para a direita

Os erros de manuseamento são um dos problemas mais comuns de aquisição de dobradiças de elevação. Confirme a vista do operador, a direção de oscilação e o lado da dobradiça antes de encomendar.

6. Verificar a folga e o alinhamento da instalação

Uma dobradiça de elevação requer espaço vertical suficiente para a remoção. Antes da seleção final, confirme que a porta pode ser levantada suficientemente alto para se soltar do pino sem interferência da estrutura, tampa superior, equipamento adjacente ou estrutura de montagem.

Erros comuns na escolha de dobradiças de abertura rápida

• Seleção apenas por peso da porta: A largura e o centro de gravidade também são importantes.
• Ignorar a autorização de saída: Uma dobradiça de descolagem não é útil se o painel não puder ser levantado o suficiente para se descolar.
• Encomendar a mão errada: As configurações à esquerda e à direita não são permutáveis.
• Subestimar o risco de vibração: O equipamento móvel ou vibratório pode necessitar de retenção adicional.
• Seleção do tipo de material errado: Uma dobradiça que é aceitável em ambientes internos pode corroer rapidamente em ambientes externos ou em serviços de lavagem.
• Partindo do princípio de que todas as dobradiças amovíveis são iguais: As dobradiças de elevação e as dobradiças de pinos amovíveis servem diferentes padrões de manutenção.
• Ignorando a precisão da instalação: Um mau alinhamento pode anular a vantagem operacional da dobradiça.

Etapas de instalação das dobradiças de elevação

Uma instalação correta é essencial para um funcionamento suave do elevador e uma longa vida útil. O mau alinhamento é uma das causas mais comuns de problemas funcionais.

Lista de verificação antes da instalação

• Orientação correta para a esquerda ou para a direita
• Direção prevista para a descolagem
• Distância vertical de elevação adequada
• Espaçamento correto das dobradiças
• Planura do caixilho e retidão da porta
• Fixadores ou método de montagem adequados
• Suporte seguro para o painel durante a instalação

Passos básicos de instalação

• Passo 1: Confirmar a orientação da dobradiça esquerda ou direita antes de perfurar.
• Passo 2: Marcar com exatidão as posições das dobradiças no aro e na porta.
• Passo 3: Instale primeiro a folha da dobradiça do lado da estrutura, assegurando que a orientação das cavilhas corresponde à direção de elevação pretendida.
• Passo 4: Instalar a folha correspondente no painel da porta, mantendo todas as folhas alinhadas no mesmo eixo vertical.
• Passo 5: Baixar a porta sobre os pinos e testar a abertura, o fecho, a remoção e a reinstalação.
• Passo 6: Volte a verificar todos os fixadores e confirme se as folgas são uniformes e se o movimento é suave.

Para conhecer o método completo, a lista de verificação de ferramentas e os erros de instalação comuns, leia o nosso guia detalhado para como instalar as dobradiças de elevação.

Manutenção e problemas comuns

As dobradiças de elevação requerem normalmente uma manutenção limitada, mas a inspeção periódica continua a ser importante. A manutenção deve centrar-se na limpeza, no controlo da corrosão, na lubrificação, se for caso disso, na retenção dos fixadores e no desgaste anormal.

Porta a ceder

Causas prováveis: Desalinhamento, parafusos soltos, classificação insuficiente da dobradiça ou carga de momento excessiva.
Ação recomendada: Verifique o alinhamento, volte a apertar os fixadores e confirme que a classificação da dobradiça corresponde à carga e largura reais do painel.

Vinculação durante a remoção

Causas prováveis: Desalinhamento do eixo da dobradiça, má instalação ou distorção da estrutura.
Ação recomendada: Inspecionar o alinhamento vertical e verificar se a porta pode ser levantada sem carga lateral ou interferência.

Ruído ou movimento áspero

Causas prováveis: Detritos, corrosão, desgaste ou falta de lubrificação quando a lubrificação é adequada.
Ação recomendada: Limpar a área da dobradiça, inspecionar a corrosão e aplicar os passos de manutenção consistentes com o material da dobradiça e as orientações do fabricante.

Ferrugem em ambientes agressivos

Causas prováveis: Material de qualidade incorrecta, revestimento danificado ou condições de exposição que ultrapassam o pressuposto do projeto.
Ação recomendada: Rever o ambiente real e atualizar para um material de melhor qualidade, como o aço inoxidável, quando necessário.

Para um diagnóstico completo e acções corretivas, visite a nossa página dedicada a resolução de problemas da dobradiça de elevação.

Dobradiça Lift-Off vs. Dobradiça de Pino Amovível

Estes dois produtos são frequentemente confundidos, mas não são a mesma coisa. Uma dobradiça de pino amovível ainda requer que um pino seja extraído manualmente, muitas vezes com ferramentas ou, pelo menos, com um manuseamento separado. Uma dobradiça de elevação é concebida para uma remoção vertical direta sem extração separada do pino.

Dobradiça Lift-Off vs. Dobradiça Oculta

Estes tipos de dobradiças servem diferentes prioridades. Uma dobradiça de elevação é escolhida quando a remoção rápida e o acesso para manutenção são importantes. Uma dobradiça oculta é escolhida quando a aparência, a montagem oculta ou a resistência à violação são mais importantes.

FAQ

Conclusão

As dobradiças Lift-off são uma das soluções de dobradiças mais práticas para projectos de equipamentos e armários que requerem acesso frequente, limpeza higiénica, montagem modular ou remoção rápida para manutenção. O seu valor reside na eficiência operacional, especialmente quando as portas amovíveis melhoram o acesso para manutenção e reduzem o tempo de inatividade.

Esse valor, no entanto, deve ser sempre equilibrado com as restrições reais do projeto, tais como segurança, vibração, condição de carga, precisão de instalação e folga de remoção. Na aplicação correta, uma dobradiça de elevação pode ser uma excelente escolha. Na aplicação incorrecta, um sistema de dobradiça permanente pode ter um melhor desempenho ao longo do ciclo de vida do produto.
