Guida completa alle cerniere Lift-Off: Funzionalità, metodi di installazione e applicazioni

Le cerniere lift-off, note anche come cerniere staccabili o cerniere a bandiera, sono progettate per consentire la rimozione rapida di una porta, di un coperchio o di un pannello mediante sollevamento verticale anziché svitando la ferramenta o estraendo un perno allentato. Nei contenitori industriali, negli armadi elettrici, nelle porte di accesso alle macchine, nelle apparecchiature mediche, nei pannelli delle camere bianche e negli scomparti di servizio per il trasporto, questa semplice caratteristica meccanica può ridurre i tempi di manutenzione, semplificare la pulizia e migliorare l'efficienza della manutenzione.

Rispetto alle cerniere fisse tradizionali, le cerniere lift-off offrono un chiaro vantaggio operativo: la porta può essere completamente rimossa per l'ispezione, la pulizia, la sostituzione, la modifica del cablaggio o la riparazione. Questa comodità, tuttavia, deve essere valutata rispetto ai reali vincoli ingegneristici, come la sicurezza, le vibrazioni, l'accuratezza dell'installazione, lo spazio di sollevamento e le condizioni di carico. Questa guida spiega come funzionano le cerniere lift-off, dove funzionano meglio, quando dovrebbero essere evitate, come installarle correttamente e come scegliere il tipo giusto per i progetti industriali e commerciali.

Se la vostra applicazione richiede anche il posizionamento controllato oltre all'accesso rimovibile, potete consultare la nostra guida su cerniere a coppia sollevabileche combinano la funzionalità di distacco con la coppia di tenuta free-stop.

Che cos'è una cerniera Lift-Off?

Una cerniera lift-off è un sistema di cerniere in due parti in cui un'anta porta un perno fisso e l'anta corrispondente contiene un cilindro o un manicotto aperto. Durante il normale funzionamento, la porta si apre e si chiude come un normale pannello a cerniera. Quando è necessario rimuoverla, la porta viene aperta all'angolo richiesto e sollevata verticalmente in modo che il manicotto si sganci dal perno. In questo modo è possibile rimuovere rapidamente la porta senza rimuovere le viti o maneggiare un perno di cerniera separato.

In pratica, le cerniere lift-off vengono utilizzate quando i tecnici o le squadre di manutenzione hanno bisogno di un accesso più rapido ai componenti interni, di una pulizia più facile, di una manutenzione semplificata o di un assemblaggio più efficiente di pannelli rimovibili.

Come funzionano le cerniere Lift-Off

Il movimento di sollevamento verticale mostra la rimozione della porta senza attrezzi.

Il principio di funzionamento è semplice. Un'anta della cerniera è montata sul telaio e l'anta corrispondente è montata sulla porta. Il perno sul lato del telaio sostiene l'anta di accoppiamento durante il normale utilizzo. Quando la porta viene aperta e sollevata verso l'alto, l'anta di accoppiamento scivola via dal perno e il pannello può essere rimosso completamente.

Si tratta di una differenza rispetto a una cerniera a perno rimovibile. Una cerniera a perno rimovibile richiede comunque l'estrazione del perno, spesso con l'ausilio di attrezzi o comunque con una manipolazione separata. Una cerniera lift-off è progettata per una rimozione rapida, ripetibile e senza attrezzi del pannello.

Vantaggi principali delle cerniere Lift-Off

• Rimozione rapida della porta: Spesso i pannelli possono essere rimossi in pochi secondi, riducendo i tempi di manutenzione e semplificando l'ispezione o la sostituzione.
• Miglioramento dell'accesso alla manutenzione: La rimozione completa della porta consente di accedere senza ostacoli ai componenti interni di armadi, alloggiamenti di macchinari e contenitori di servizio.
• Migliore igiene e pulizia: Negli ambienti medici, alimentari, farmaceutici e nelle camere bianche, le porte rimovibili facilitano la pulizia profonda e l'igienizzazione.
• Montaggio semplificato: Il telaio e l'anta possono essere installati in fasi separate, il che può essere utile per pannelli grandi o scomodi.
• Flessibilità del materiale: Le cerniere lift-off sono disponibili in acciaio inox, acciaio placcato, alluminio e polimeri ingegnerizzati per diversi ambienti e livelli di carico.

Per i progetti in cui la facilità di smontaggio è un requisito primario, le cerniere lift-off spesso superano i sistemi di cerniere permanenti in termini di comodità di manutenzione ed efficienza di accesso. Tuttavia, questi vantaggi dipendono da una corretta manipolazione, da un allineamento adeguato, da un'appropriata struttura di ritenzione e da un materiale adatto all'ambiente.

Cerniere Lift-Off vs. cerniere tradizionali

La differenza principale non è solo strutturale, ma anche operativa. Le cerniere tradizionali privilegiano il fissaggio permanente. Le cerniere Lift-off privilegiano la rimovibilità controllata.

Confronto strutturale e funzionale tra cerniere lift-off e cerniere tradizionali.

Se state confrontando le strategie di custodia rimovibile e permanente, consultate il nostro confronto dettagliato di cerniere industriali lift-off vs. cerniere industriali fisse.

Tipi di cerniere Lift-Off

Cerniere Lift-Off per la mano sinistra e per la mano destra

Orientamento della cerniera di sollevamento a sinistra e a destra.

La movimentazione è uno dei fattori di scelta più importanti. Le cerniere lift-off non sono universalmente reversibili. La corretta configurazione destra o sinistra deve corrispondere alla direzione di rotazione della porta e al lato di installazione. L'ordinazione di una mano sbagliata può ritardare l'assemblaggio, creare errori di approvvigionamento e aumentare i costi di rilavorazione.

Come regola pratica, determinare sempre la direzione di apertura della porta dal lato dell'operatore e verificare se il perno della cerniera è posizionato a destra o a sinistra. Questa verifica deve essere effettuata prima dell'ordine, non dopo l'inizio dell'installazione.

Per una spiegazione passo-passo con la logica di installazione, consultate la nostra guida su Installazione della cerniera lift-off.

Per materiale

• Acciaio inox 304: Adatto per la resistenza alla corrosione generale, per le zone di lavaggio e per molte applicazioni igieniche interne.
• Acciaio inox 316: Consigliato per ambienti ricchi di cloruri, costieri, marini o con pulizia aggressiva.
• Acciaio al carbonio o acciaio zincato: Adatto per interni industriali asciutti e per molte applicazioni di attrezzature generali.
• Alluminio: Utile nei casi in cui sono richiesti peso ridotto e resistenza alla corrosione.
• Plastica o nylon: Adatti per applicazioni leggere, isolate o non metalliche.

Per applicazione

• Armadi elettrici e quadri di comando
• Porte di accesso ai macchinari industriali
• Apparecchiature mediche e di laboratorio
• Attrezzature per camere bianche e processi igienici
• Interni di trasporto e vani di servizio
• Porte modulari dell'armadio e pannelli rimovibili delle apparecchiature

Le migliori applicazioni per le cerniere Lift-Off

Una cerniera lift-off non è semplicemente una cerniera rimovibile. È più efficace quando il valore di un accesso rapido è superiore alla necessità di mantenere la cerniera in modo permanente.

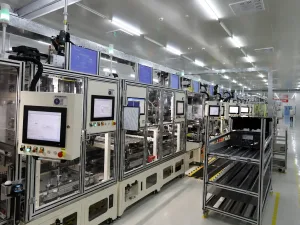

Quadri elettrici e armadi di controllo

Le cerniere lift-off sono ampiamente utilizzate nei quadri elettrici perché consentono di rimuovere rapidamente le porte degli armadi durante le operazioni di cablaggio, ispezione, retrofit e manutenzione. In questi progetti, la facilità di accesso ai componenti interni può ridurre notevolmente i tempi di inattività. Sono particolarmente utili per le porte di servizio che devono essere rimosse temporaneamente durante l'installazione o la manutenzione sul campo.

Pannelli di accesso ai macchinari

Nelle attrezzature industriali e nelle protezioni delle macchine, le cerniere lift-off possono semplificare la manutenzione, consentendo di rimuovere completamente i coperchi di accesso anziché tenerli aperti in una posizione ristretta. Ciò può migliorare l'accesso dei tecnici in caso di layout di macchine affollate. La principale preoccupazione progettuale in queste applicazioni è la precisione di allineamento e, in alcuni casi, il controllo delle vibrazioni.

Apparecchiature mediche e di laboratorio

Nei carrelli medici, negli armadietti, nelle postazioni sterili e nelle apparecchiature di laboratorio, le porte rimovibili possono migliorare l'accesso alla pulizia e supportare le procedure di sanificazione di routine. Le cerniere lift-off in acciaio inox sono spesso preferite quando la resistenza alla corrosione e l'igiene sono importanti.

Apparecchiature per camere bianche e igiene

Negli ambienti di camera bianca e lavaggio, le cerniere sollevabili sono preziose perché facilitano la pulizia profonda. Se la porta o il pannello devono essere rimossi regolarmente per la sanificazione, un design staccabile può essere molto più pratico di una cerniera permanente. La compatibilità dei materiali e la pulibilità delle superfici sono particolarmente importanti in questo caso.

Scomparti del servizio di trasporto

Le cerniere lift-off possono essere utili anche negli interni dei mezzi di trasporto, nei pannelli di servizio e nei vani di accesso, dove la rimozione rapida della porta migliora l'accesso per la manutenzione. Tuttavia, negli ambienti mobili, i progettisti devono valutare attentamente i requisiti di vibrazione e ritenzione per ridurre il rischio di movimenti involontari verso l'alto durante il servizio.

Ante rimovibili modulari per armadietti

Per le apparecchiature modulari, gli assemblaggi knock-down e i pannelli laterali rimovibili, le cerniere lift-off facilitano l'assemblaggio e la sostituzione. Possono semplificare l'imballaggio, la manutenzione e la sostituzione dei pezzi, soprattutto quando le porte vengono installate dopo il posizionamento del telaio principale.

Quando le cerniere Lift-Off sono la scelta giusta

Le cerniere a scomparsa sono più adatte ai progetti in cui l'accesso per la manutenzione, l'efficacia della pulizia o la possibilità di rimozione ripetuta conta più di massima sicurezza anti-rimozione. Sono particolarmente efficaci nelle apparecchiature soggette a manutenzione, negli ambienti sanitari, nei sistemi modulari e nei pannelli di servizio che devono essere rimossi ripetutamente durante il ciclo di vita del prodotto.

Le applicazioni più comuni ad alta aderenza comprendono involucri per l'automazione industriale, protezioni per macchine CNC, pannelli laterali per server, armadi farmaceutici, attrezzature alimentari in acciaio inox, pannelli di accesso all'interno delle ambulanze e divisori rimovibili per camere bianche.

Quando evitare le cerniere Lift-Off

Le cerniere a scomparsa non sono la soluzione migliore per ogni progetto. Il loro più grande punto di forza, la facilità di rimozione, può anche diventare il loro principale limite in un'applicazione sbagliata.

1. Porte sensibili alla sicurezza

Se l'asportazione non autorizzata è un problema serio, le cerniere a scomparsa non dovrebbero essere la scelta principale. Le porte di accesso all'esterno, gli scomparti sensibili ai furti, gli armadietti di sicurezza e altre applicazioni simili sono di solito meglio servite da cerniere fisse o cerniere di sicurezza combinate con sistemi di chiusura robusti.

2. Apparecchiature ad alta vibrazione

In macchinari vibranti, veicoli di servizio, compartimenti adiacenti al motore o ambienti mobili difficili, le vibrazioni ripetute possono creare un rischio di movimento verso l'alto dell'anta sul perno se il design non è adeguatamente trattenuto. In queste situazioni, le cerniere lift-off devono essere utilizzate solo in presenza di una forza di chiusura o di una struttura di ritenzione adeguata.

3. Porte molto pesanti o altamente dinamiche

Le cerniere lift-off sono disponibili in versioni per impieghi gravosi, ma per porte molto pesanti o esposte a forti carichi dinamici ripetitivi, devono essere confrontate attentamente con cerniere continue, cerniere a saldare o sistemi di cerniere fisse rinforzate.

4. Condizioni di assemblaggio a bassa precisione

Le cerniere a scomparsa dipendono in larga misura da un allineamento preciso. Se le ante delle cerniere non sono montate su un asse verticale corretto, la porta può piegarsi, sfregarsi, cedere o diventare difficile da rimuovere e reinstallare. In ambienti di assemblaggio a bassa precisione, i progetti di cerniere più tolleranti possono essere più pratici.

Riepilogo rapido: quando le cerniere a scomparsa possono non essere l'ideale

Come scegliere una cerniera Lift-Off per porte e armadi industriali

La scelta della giusta cerniera lift-off non si limita a far coincidere le dimensioni della cerniera con quelle della porta. Ingegneri e acquirenti devono valutare le condizioni operative complete del pannello, compresi il carico, la frequenza di rimozione, l'esposizione ambientale, i requisiti di sicurezza e il controllo dell'installazione.

1. Definire il peso, la larghezza e il centro di gravità della porta.

Non scegliere una cerniera solo in base al peso dell'anta. La larghezza dell'anta influisce sul carico momentaneo e lo spostamento del centro di gravità modifica la sollecitazione che agisce sulla cerniera. Un pannello rimovibile largo può sollecitare maggiormente il sistema di cerniere rispetto a un pannello più stretto di massa simile.

2. Confermare la frequenza di rimozione

Se il pannello viene rimosso solo occasionalmente, una cerniera a perno rimovibile può essere accettabile. Se il pannello viene rimosso di routine per la manutenzione, la pulizia o l'ispezione, la scelta più efficiente è quella di una vera cerniera lift-off.

3. Verifica dei requisiti di sicurezza

Se l'anta non deve essere facilmente rimossa, le cerniere lift-off possono richiedere ulteriori funzioni di aggancio, blocco o ritenzione. In alcune applicazioni, sarà più appropriata un'architettura di cerniera diversa.

4. Abbinare il materiale all'ambiente

Scegliere il materiale della cerniera in base alle condizioni operative effettive, non solo all'aspetto.

• Utilizzo Acciaio inox 316 per ambienti ricchi di cloruri, marini o aggressivi.
• Utilizzo Acciaio inox 304 per condizioni igieniche generali o per ambienti interni sensibili alla corrosione.
• Utilizzo acciaio placcato o rivestito per applicazioni industriali asciutte dove il rischio di corrosione è moderato.
• Utilizzo disegni in polimero per requisiti isolati o elettricamente non conduttivi per impieghi leggeri.

5. Confermare l'orientamento a destra o a sinistra

Gli errori di manipolazione sono uno dei problemi di approvvigionamento più comuni con le cerniere lift-off. Prima di ordinare, verificare la vista dell'operatore, la direzione di rotazione e il lato della cerniera.

6. Verificare la distanza e l'allineamento dell'installazione

Una cerniera lift-off richiede uno spazio verticale sufficiente per la rimozione. Prima della scelta definitiva, verificare che la porta possa essere sollevata ad un'altezza sufficiente per sganciarsi dal perno senza interferenze da parte del telaio, della copertura superiore, delle apparecchiature adiacenti o della struttura di montaggio.

Errori comuni nella scelta delle cerniere Lift-Off

• Selezione solo in base al peso della porta: Anche la larghezza e il baricentro sono importanti.
• Ignorare il gioco di rimozione: Una cerniera lift-off non è utile se il pannello non può essere sollevato a sufficienza per essere sganciato.
• Ordinare la consegna sbagliata: Le configurazioni destra e sinistra non sono intercambiabili.
• Sottovalutazione del rischio di vibrazioni: Le apparecchiature mobili o vibranti possono richiedere una ritenzione aggiuntiva.
• Scelta del tipo di materiale sbagliato: Una cerniera accettabile in ambienti interni può corrodersi rapidamente in ambienti esterni o sottoposti a lavaggi.
• Supponendo che tutte le cerniere smontabili siano uguali: Le cerniere a scomparsa e le cerniere a perno rimovibile servono a diversi tipi di manutenzione.
• Ignorare la precisione di installazione: Un cattivo allineamento può annullare il vantaggio operativo della cerniera.

Fasi di installazione delle cerniere Lift-Off

Un'installazione corretta è essenziale per un funzionamento regolare del sollevatore e una lunga durata. Un cattivo allineamento è una delle cause più comuni di problemi di funzionamento.

Lista di controllo prima dell'installazione

• Orientamento corretto a destra o a sinistra
• Direzione di decollo prevista
• Spazio di sollevamento verticale adeguato
• Corretta distanza tra le cerniere
• Planarità del telaio e rettilineità dell'anta
• Elementi di fissaggio o metodo di montaggio adeguati
• Supporto sicuro per il pannello durante l'installazione

Fasi di installazione di base

• Fase 1: Prima di forare, verificare l'orientamento della cerniera a destra o a sinistra.
• Fase 2: Segnare accuratamente le posizioni delle cerniere sul telaio e sull'anta.
• Fase 3: Installare prima l'anta della cerniera lato telaio, assicurandosi che l'orientamento del perno corrisponda alla direzione di sollevamento prevista.
• Passo 4: Installare l'anta corrispondente sul pannello della porta, mantenendo tutte le ante allineate sullo stesso asse verticale.
• Passo 5: Abbassare la porta sui perni e testare l'apertura, la chiusura, la rimozione e la reinstallazione.
• Passo 6: Ricontrollare tutti gli elementi di fissaggio e verificare che gli interstizi siano uniformi e il movimento regolare.

Per il metodo completo, l'elenco di controllo degli strumenti e gli errori più comuni di installazione, leggete la nostra guida dettagliata a come installare le cerniere lift-off.

Manutenzione e problemi comuni

Le cerniere lift-off richiedono in genere una manutenzione limitata, ma è comunque importante un'ispezione periodica. La manutenzione deve concentrarsi sulla pulizia, sul monitoraggio della corrosione, sulla lubrificazione, se appropriata, sulla tenuta dei dispositivi di fissaggio e sull'usura anomala.

Cedimento della porta

Cause probabili: Allineamento errato, fissaggi allentati, valore nominale della cerniera insufficiente o carico momentaneo eccessivo.
Azione raccomandata: Verificare l'allineamento, serrare nuovamente i dispositivi di fissaggio e confermare che il valore della cerniera corrisponda al carico e alla larghezza effettivi del pannello.

Legatura durante la rimozione

Cause probabili: Disallineamento dell'asse della cerniera, installazione inadeguata o distorsione del telaio.
Azione raccomandata: Controllare l'allineamento verticale e verificare che la porta possa essere sollevata senza carichi laterali o interferenze.

Rumore o movimento irregolare

Cause probabili: Detriti, corrosione, usura o mancanza di lubrificazione dove la lubrificazione è appropriata.
Azione raccomandata: Pulire l'area della cerniera, ispezionare la corrosione e applicare le operazioni di manutenzione in base al materiale della cerniera e alle indicazioni del produttore.

Ruggine in ambienti difficili

Cause probabili: Materiale di qualità non corretta, rivestimento danneggiato o condizioni di esposizione superiori a quelle previste dal progetto.
Azione raccomandata: Esaminare l'ambiente attuale e passare a un materiale migliore, come l'acciaio inossidabile, se necessario.

Per la diagnosi completa e le azioni correttive, visitate la nostra pagina dedicata su Risoluzione dei problemi della cerniera lift-off.

Cerniera Lift-Off vs. cerniera a perno rimovibile

Questi due prodotti vengono spesso confusi, ma non sono la stessa cosa. Una cerniera a perno rimovibile richiede ancora un perno da estrarre manualmente, spesso con attrezzi o almeno con una manipolazione separata. Una cerniera lift-off è progettata per la rimozione verticale diretta senza estrazione separata del perno.

Cerniera Lift-Off vs. Cerniera a scomparsa

Questi tipi di cerniere rispondono a priorità diverse. Una cerniera lift-off viene scelta quando sono importanti la rapidità di rimozione e l'accesso alla manutenzione. Una cerniera a scomparsa viene scelta quando è più importante l'aspetto, il montaggio nascosto o la resistenza alle manomissioni.

FAQ

Conclusione

Le cerniere lift-off sono una delle soluzioni più pratiche per le apparecchiature e le strutture che richiedono un accesso frequente, una pulizia igienica, un assemblaggio modulare o una rapida rimozione per manutenzione. Il loro valore risiede nell'efficienza operativa, soprattutto quando le porte rimovibili migliorano l'accesso alla manutenzione e riducono i tempi di fermo.

Questo valore, tuttavia, deve sempre essere bilanciato con i vincoli reali di progettazione, come la sicurezza, le vibrazioni, le condizioni di carico, la precisione di installazione e lo spazio di rimozione. Nell'applicazione giusta, una cerniera lift-off può essere una scelta eccellente. Nell'applicazione sbagliata, un sistema di cerniere permanenti può essere più performante nel ciclo di vita del prodotto.
