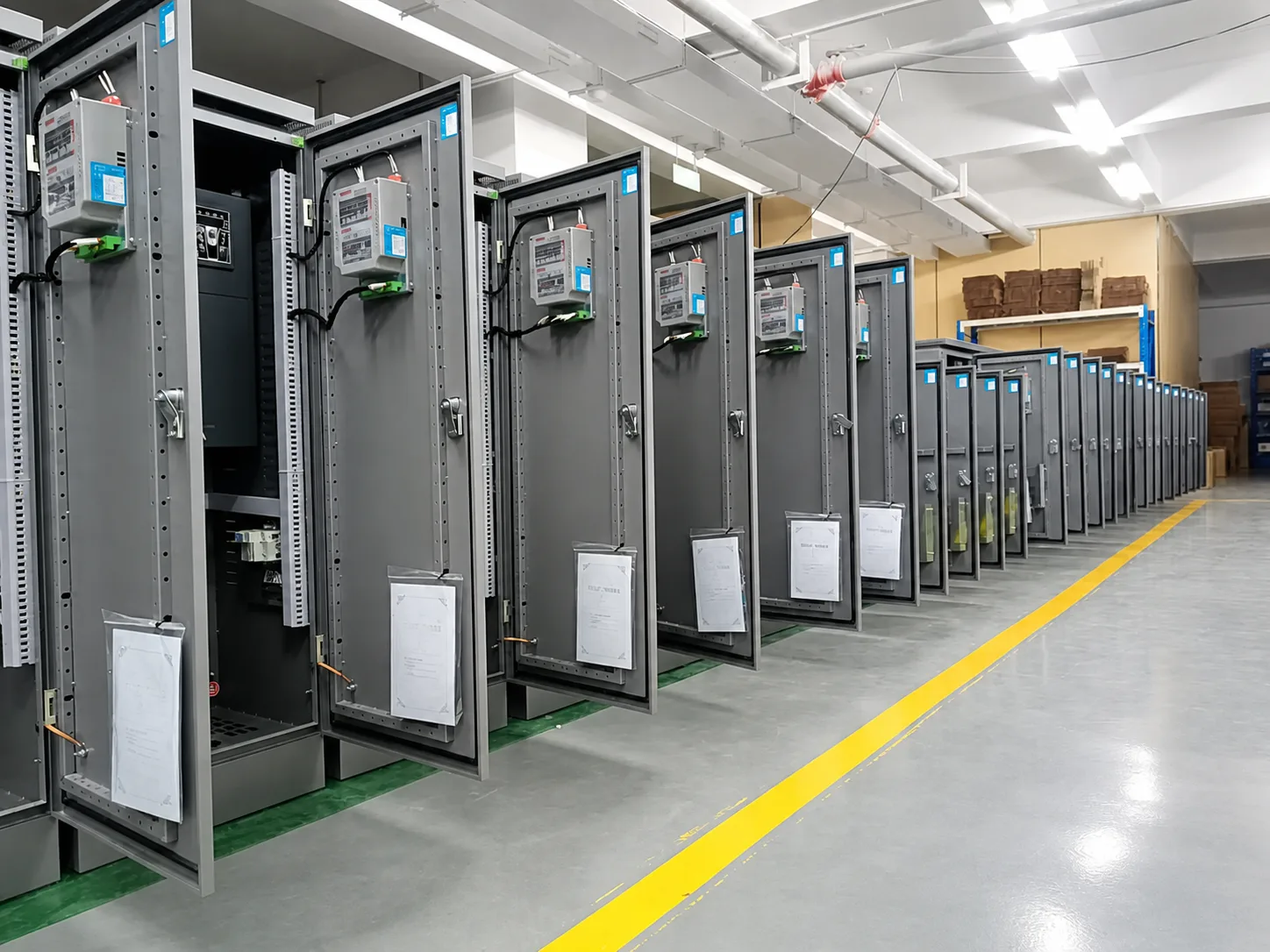

Soluzioni per quadri elettrici
Soluzioni con cerniere per armadi elettrici e quadri di comando
Adattare le strutture delle cerniere al carico della porta, all’allineamento delle guarnizioni, all’accessibilità per la manutenzione, allo spazio libero interno, alla geometria di montaggio e all’ambiente operativo. Esaminare l’intero gruppo porta e telaio prima di scegliere una cerniera standard o su misura.
Esaminare la porta nel suo insieme.
Il peso della porta, la rigidità del telaio, la posizione del chiavistello, il collegamento a terra e lo spazio libero interno sono tutti fattori che influenzano la scelta della cerniera.

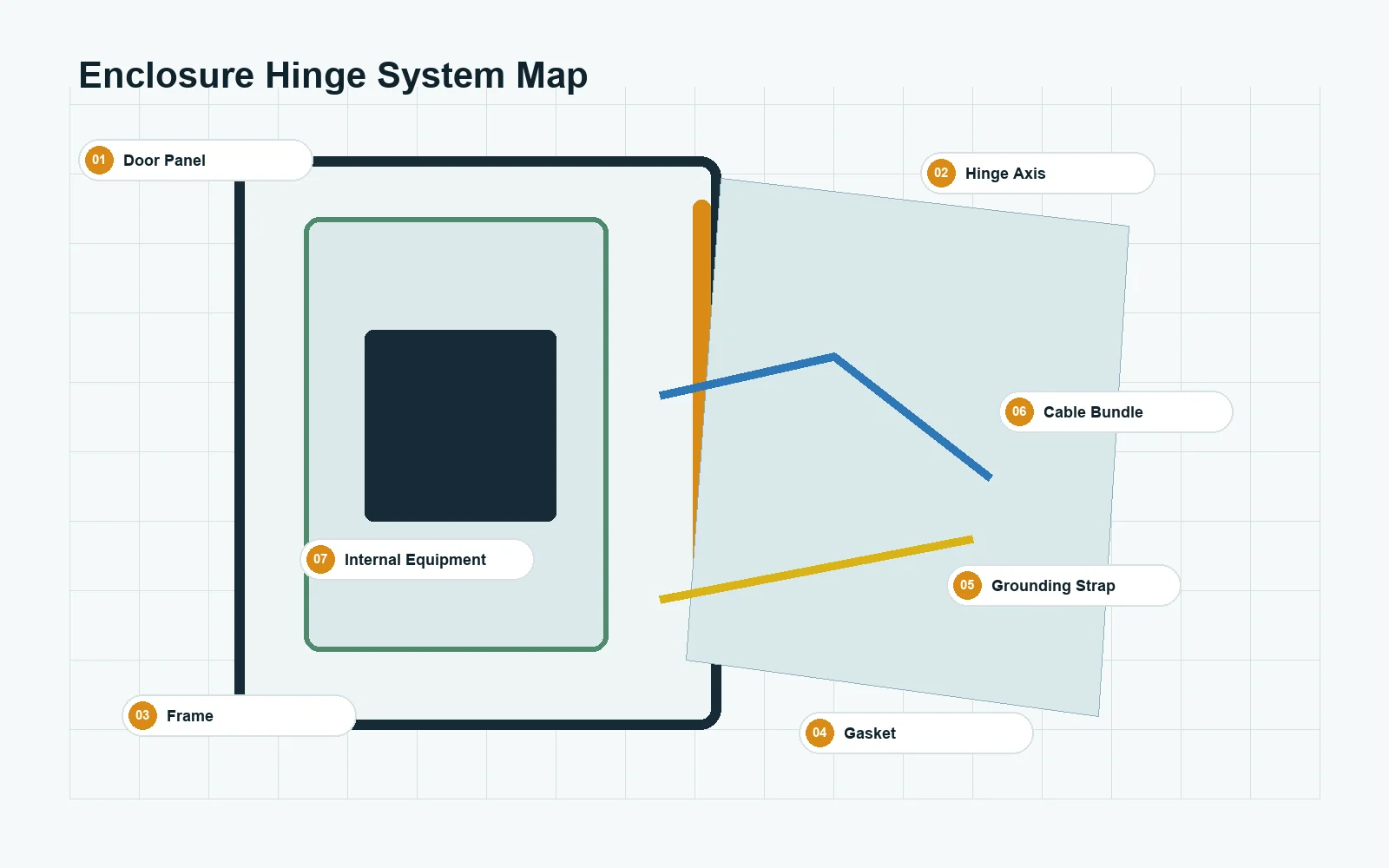

Mappa del sistema
In che modo la cerniera influisce sulle prestazioni dell'involucro
La cerniera è solo una delle componenti del sistema di chiusura dello sportello dell'involucro. Il suo asse, la superficie di montaggio, la rigidità e il gioco influiscono sulla tenuta, sull'accessibilità per la manutenzione, sulla messa a terra e sull'innesto del fermo.
01
02
03
04
05
Allineamento delle porte
La distanza tra i cardini, l'altezza della porta e la rigidità del telaio determinano se il lato del chiavistello rimane in piano.
Compressione della guarnizione
L'asse della cerniera influisce sul modo in cui la porta si avvicina alla guarnizione e sull'uniformità con cui questa viene compressa.
Distanza dal suolo
Le fascette di messa a terra e i fasci di cavi devono seguire un percorso di rotazione che non provochi sfregamenti né schiacciamenti.
Accesso per la manutenzione
Le strutture a sollevamento o fisse devono essere adeguate alla frequenza di utilizzo, al peso delle porte e alle condizioni di accesso al sito.
Metodo di montaggio
Le cerniere a scomparsa, esterne e da saldare presentano caratteristiche diverse in termini di ingombro, resistenza e modalità di sostituzione.
Scegli una cerniera in base al tipo di porta dell'involucro
Prima di scegliere una linea di prodotti, occorre partire dalla struttura dell’anta. Un’anta piccola per un vano interno e un’anta alta per un armadio da esterno non presentano gli stessi rischi in termini di allineamento, tenuta o manutenzione.
Porta singola standard
Rischio principale: Allineamento sul lato del fermo e compressione irregolare della guarnizione.
Strutture tipiche: Cerniera esterna o a scomparsa.
Porta lunga o alta
Rischio principale: Abbassamento della porta dovuto all’altezza, al peso e alla distanza tra le cerniere.
Strutture tipiche: Supporto per carichi pesanti o continuo.
Porta per macchinari pesanti
Rischio principale: Deformazione locale in corrispondenza delle piastre di montaggio e degli elementi di fissaggio.
Strutture tipiche: Cerniera per impieghi gravosi o da saldare.
Sportello di servizio rimovibile
Rischio principale: Percorso di smontaggio, fascetta di messa a terra e allineamento per il rimontaggio.
Strutture tipiche: Struttura a cerniera a sollevamento.
Armadio a doppia anta
Rischio principale: Foglie attive e inattive che si chiudono su piani diversi.
Strutture tipiche: Asse della cerniera allineato su entrambe le ante.
Porta dello scomparto interno
Rischio principale: Interferenze con le apparecchiature interne e il percorso dei cavi.
Strutture tipiche: Cerniera a scomparsa o a coppia.
Nuovo progetto o ristrutturazione?
Nuovo design dell'involucro
Si parta dalle dimensioni della porta, dalla rigidità del telaio, dalla posizione della guarnizione, dall’asse della cerniera, dalla geometria del chiavistello e dallo spazio libero interno.
Adeguamento o sostituzione
Allineare i fori di montaggio esistenti, l’apertura, l’asse della cerniera, la fessura della porta, lo spazio di apertura e la finitura superficiale.

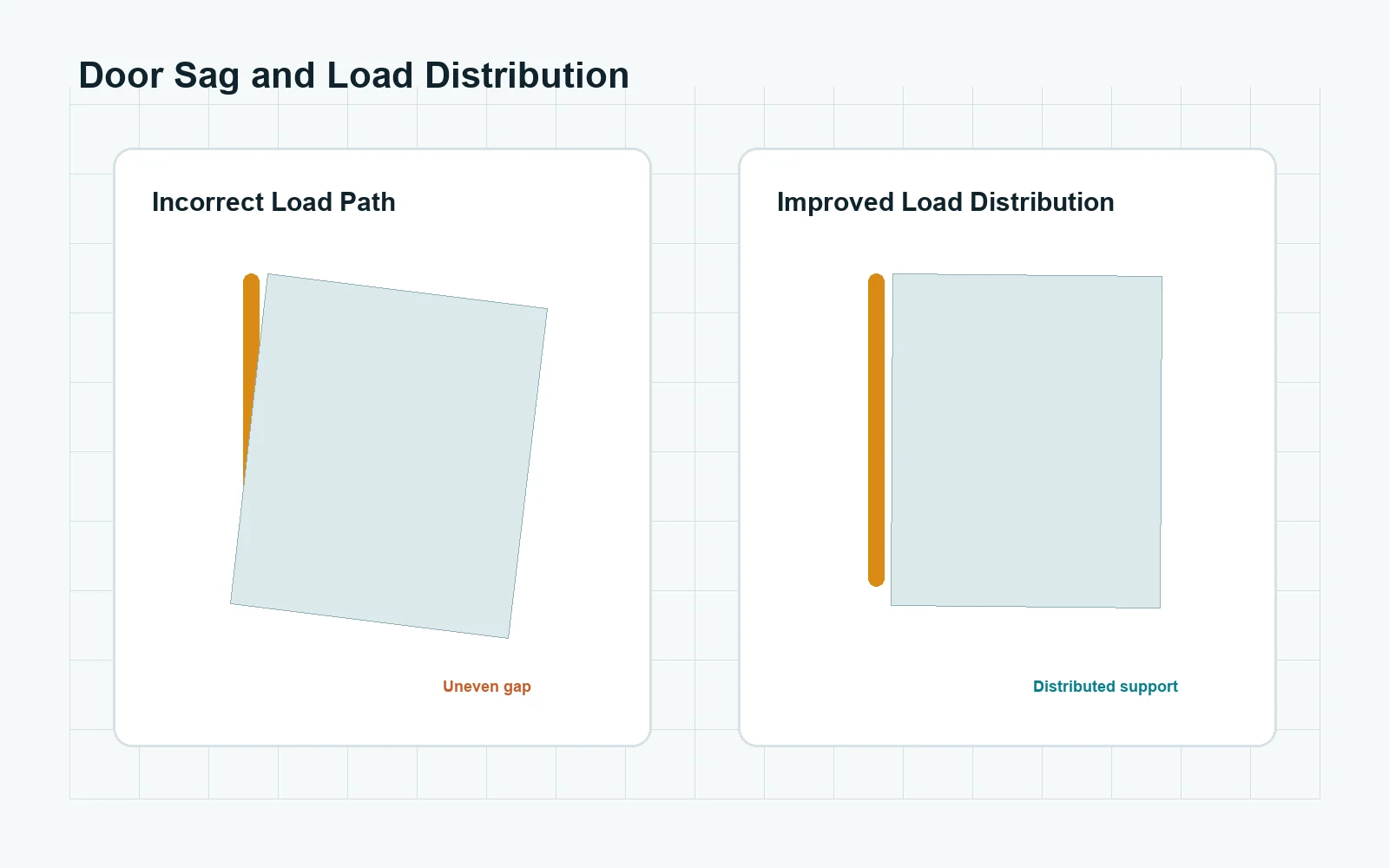

Requisiti relativi alle cerniere per il retrofitDeformazione della porta e distribuzione del carico
Il peso della porta non è l'unico parametro. Anche l'altezza della porta, la distanza dal baricentro, la distanza tra le cerniere e la rigidità della piastra di montaggio contribuiscono ad aumentare il momento applicato sul lato della cerniera.
- Una distanza insufficiente tra i cardini può accelerare l'affossamento sul lato del fermo.
- Le zone di fissaggio in lamiera sottile potrebbero deformarsi localmente prima che la cerniera stessa ceda.
- L'affossamento altera il contatto della guarnizione e l'innesto del fermo sulle porte degli armadi alti.

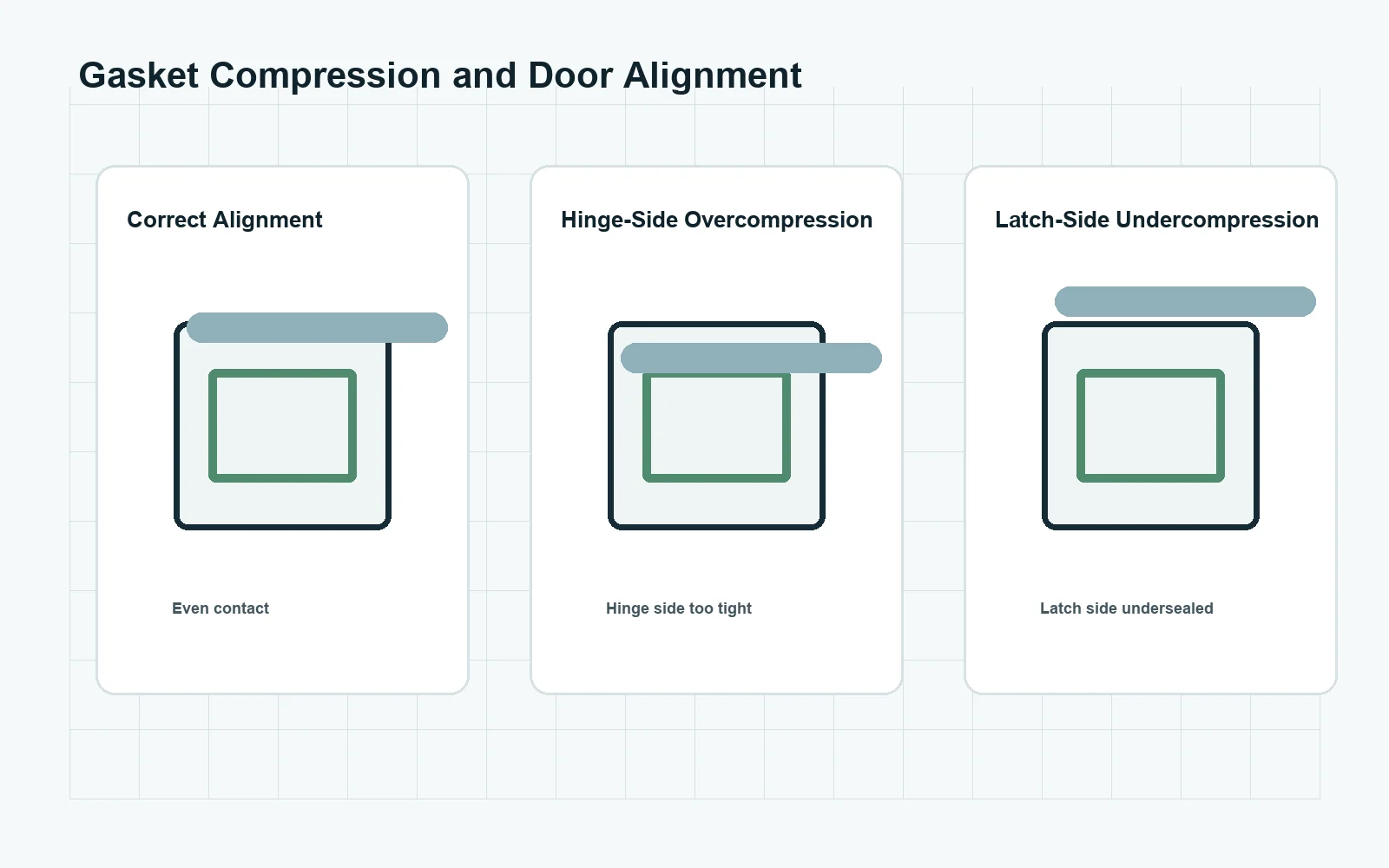

Compressione della guarnizione e allineamento della porta
Una cerniera, di per sé, non può garantire la conformità agli standard IP o NEMA. È l’insieme completo dell’involucro a determinare il risultato finale di tenuta, compresi il rivestimento della porta, la flangia del telaio, la guarnizione, la forza di chiusura e l’asse della cerniera.
Allineamento correttoIl rivestimento della porta e la flangia del telaio si incontrano con la guarnizione sullo stesso piano di riferimento.
Sovracompressione sul lato della cernieraL'asse della cerniera o la superficie di montaggio possono spingere un lato troppo forte contro la guarnizione.
Sottocompressione sul lato del fermoUn cedimento o un allineamento scorretto possono ridurre la pressione di contatto sul lato di chiusura.
Nel caso di armadi a doppia anta, verificare contemporaneamente le ante attive e quelle inattive. L’allineamento degli assi delle cerniere, la sovrapposizione centrale, l’innesto del chiavistello e la compressione della guarnizione centrale possono influire sulla chiusura di entrambe le ante sullo stesso piano di riferimento.

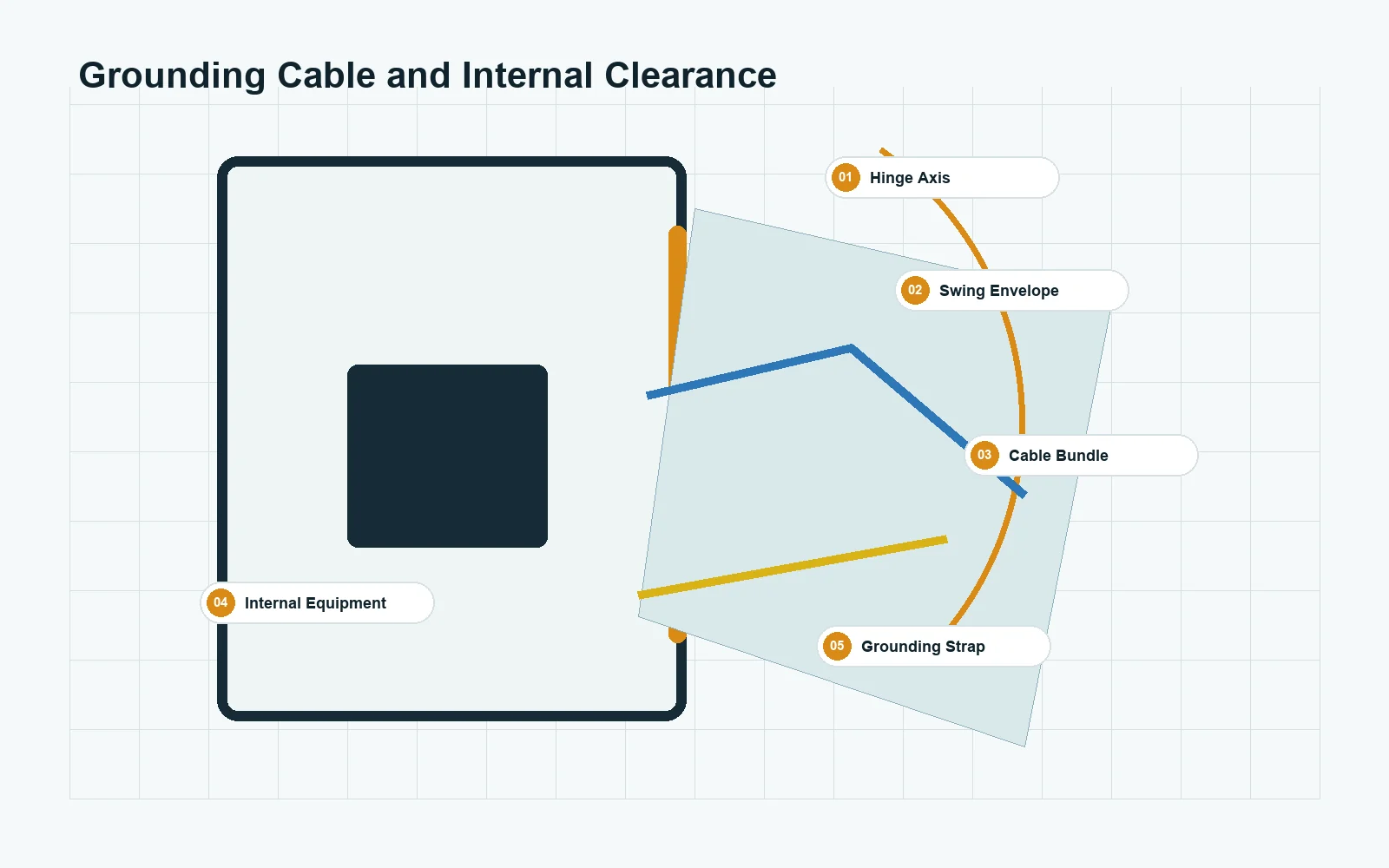

Messa a terra, cavi e spazio libero interno
Le fascette di messa a terra, i fasci di cavi, le morsettiere, le piastre di montaggio e le apparecchiature interne devono rimanere al di fuori del raggio d'azione della porta in movimento e delle ante delle cerniere. La cerniera non deve essere considerata l'unico percorso di collegamento protettivo, a meno che l'insieme completo dell'involucro non sia stato specificatamente progettato e convalidato a tale scopo.
Cinghia di messa a terraVerificare il gioco e l'allineamento dopo che la porta ha raggiunto il massimo angolo di apertura.
Fascio di caviEvitare lo sfregamento sul lato della cerniera, soprattutto sulle porte con display interni.
Dotazione internaControllare i relè, le morsettiere, le piastre di montaggio e i coperchi situati in prossimità della traiettoria di oscillazione.
Porte rimovibili e accesso per la manutenzione
Le cerniere a sollevamento possono facilitare l'accesso per la manutenzione in spazi ristretti, ma la procedura completa di rimozione deve tenere conto del peso della porta, della gestione della fascia di messa a terra, del cablaggio e dell'allineamento in fase di reinstallazione.
Porta aperta
Verificare che la porta possa raggiungere l'angolo di servizio richiesto.
Cinghia di sgancio
Effettuare la messa a terra o il cablaggio solo se previsto dal progetto.
Porta dell'ascensore
Verificare che la movimentazione avvenga in sicurezza e che vi sia spazio libero sopra i perni delle cerniere.
Attrezzature di accesso
Mantenere lo spazio di lavoro libero senza danneggiare la guarnizione.

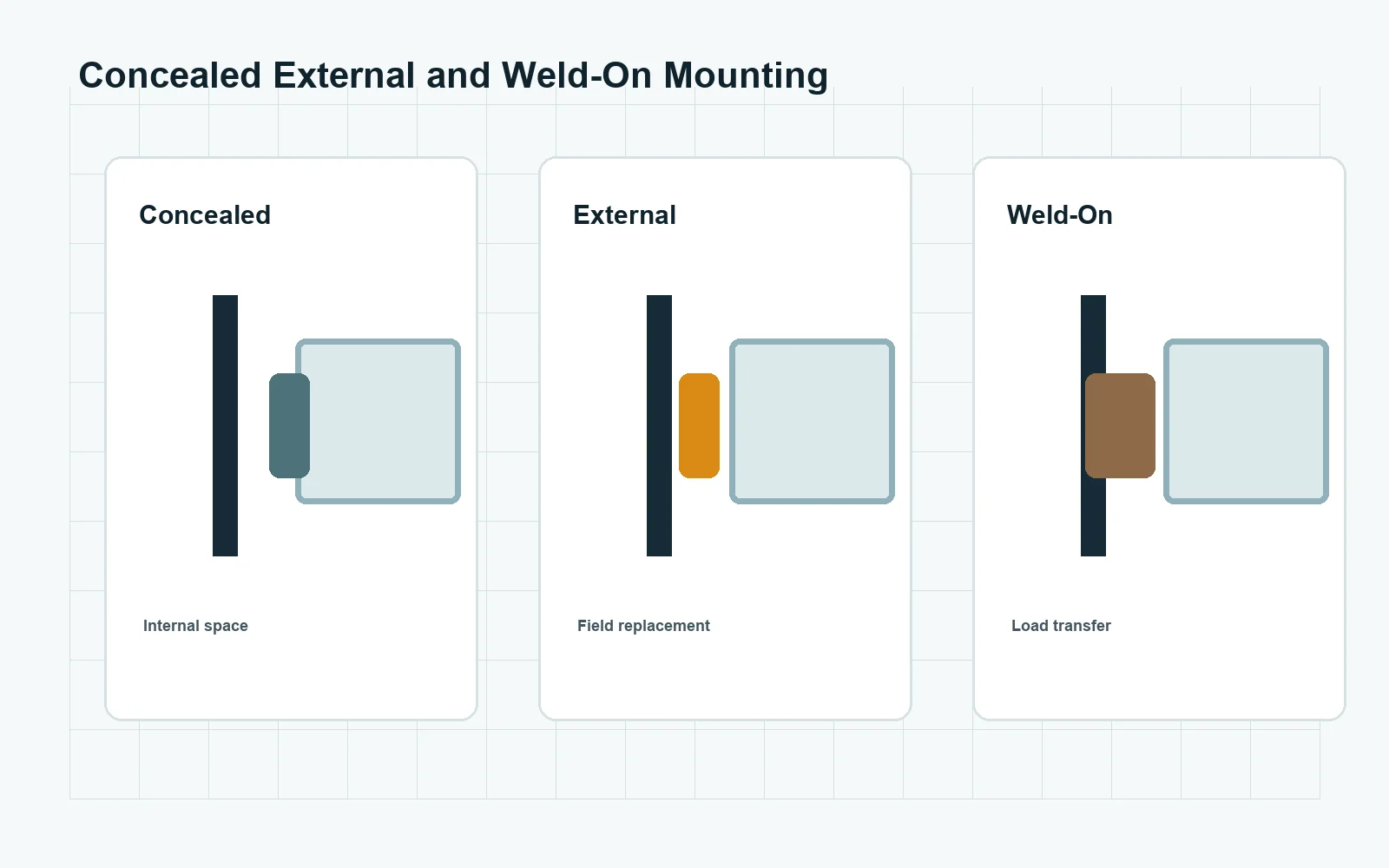

Montaggio nascosto, esterno e saldato
Il metodo di montaggio influisce sulla resistenza, sull’accessibilità per la sostituzione, sulla sporgenza esterna, sullo spazio interno, sull’esposizione alla corrosione e sul modo in cui la forza viene trasferita al telaio della porta.
A scomparsa
Utile quando l'esterno non richiede la presenza di un cilindro a vista. Verificare lo spazio interno, l'angolo di apertura e l'accesso per la manutenzione.
Esterno
Adatto per armadi standard e per la sostituzione in loco. Verificare la sporgenza, l’esposizione alla corrosione e il rischio di atti vandalici.
A saldare
Adatto a porte pesanti in acciaio. Consente di controllare la deformazione da saldatura, la coassialità delle cerniere e il ripristino della finitura superficiale.
Ambiente operativo

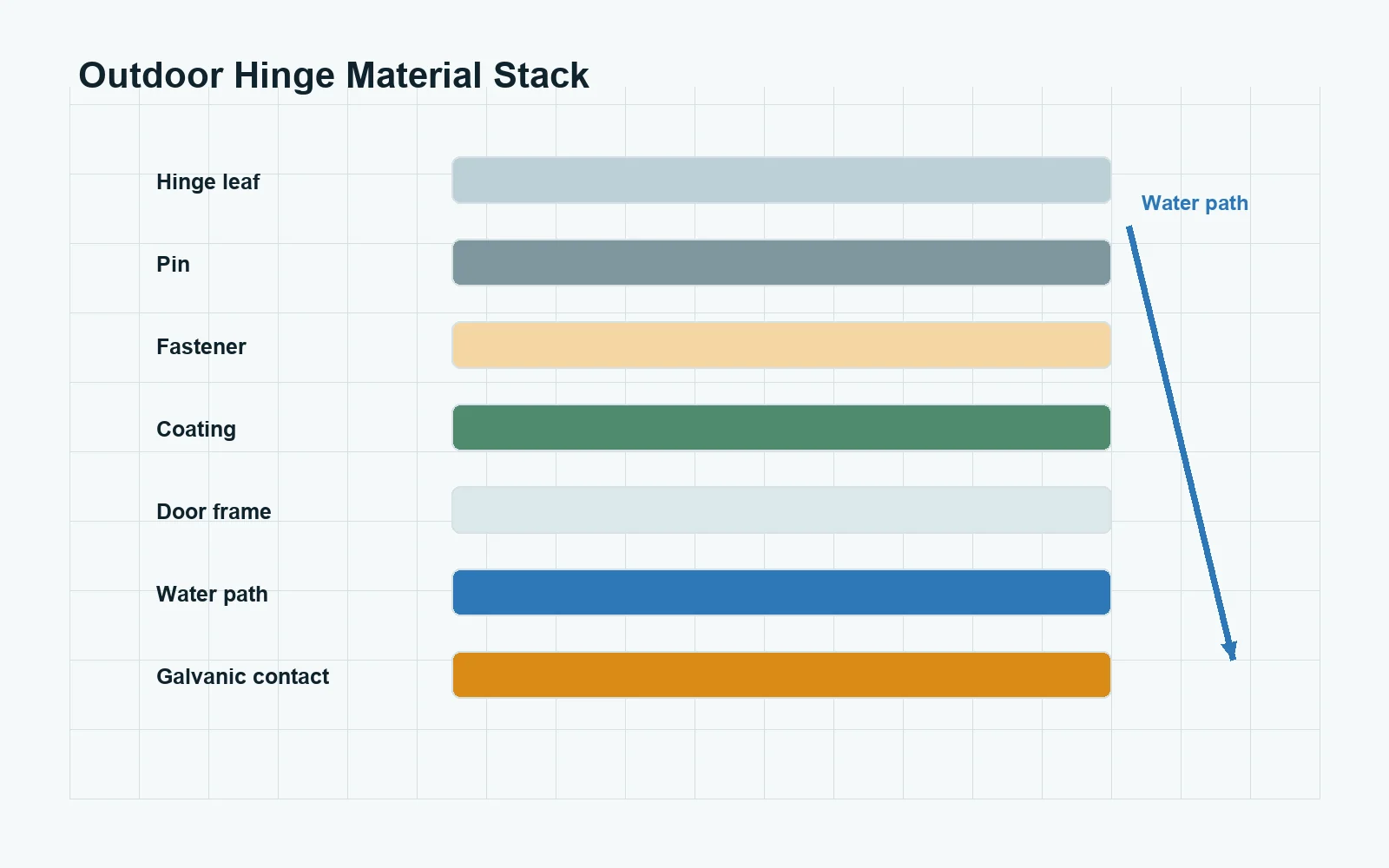

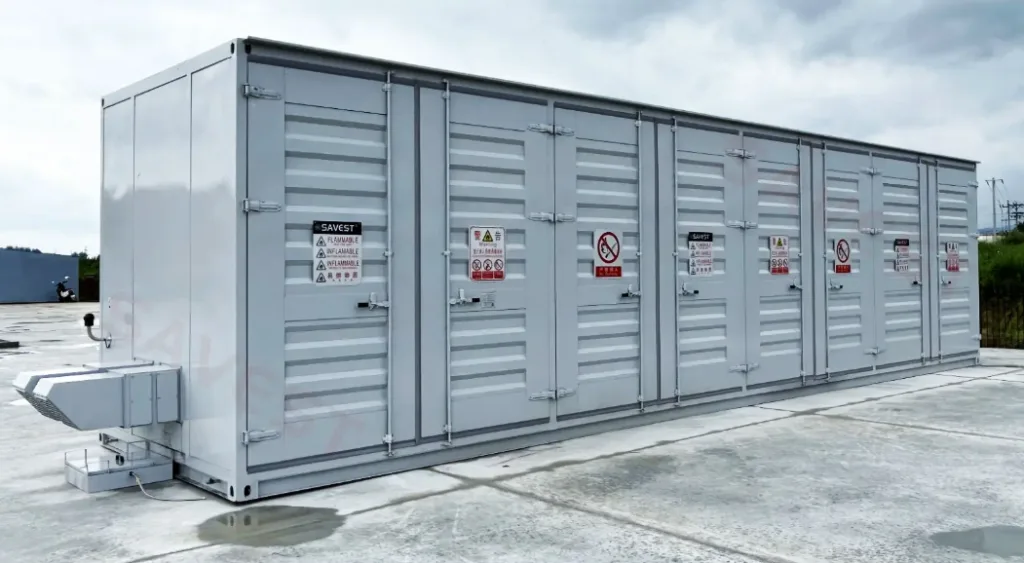

Ambienti esterni e corrosivi
La scelta dei materiali non può basarsi esclusivamente sull’anta della cerniera. Anche il materiale dei perni, gli elementi di fissaggio, i danni al rivestimento, i contatti galvanici, la condensa, il percorso di drenaggio e l’esposizione in loco influiscono sulla durata in condizioni reali.
Famiglie di cerniere per quadri elettrici
Inizia dalla struttura della porta, quindi verifica le dimensioni, lo spazio di montaggio, la finitura e la quantità prevista per il progetto prima di scegliere un modello di cerniera.
Cerniere per impieghi gravosi
La taglia più adatta: Porte dell'alloggiamento principale alte o pesanti.
Da tenere d'occhio: Flangie di montaggio sottili, rinforzo insufficiente e distanza eccessiva dal baricentro.
Sfoglia le cerniere per armadi industriali

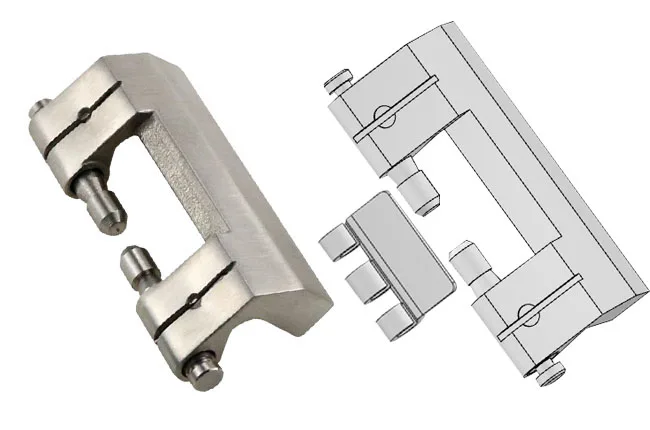

Cerniere a scomparsa
La taglia più adatta: Superfici esterne pulite e sporgenze esterne ridotte.
Da tenere d'occhio: Spazio libero interno, angolo di apertura limitato e accesso ai dispositivi di fissaggio.
Scopri le cerniere nascoste per mobili
Cerniere a sollevamento
La taglia più adatta: Porte di servizio che devono essere rimosse durante gli interventi di manutenzione.
Da tenere d'occhio: Peso della porta, spazio libero per il sollevamento, cavi di messa a terra e allineamento per il rimontaggio.
Scopri le cerniere per porte rimovibili

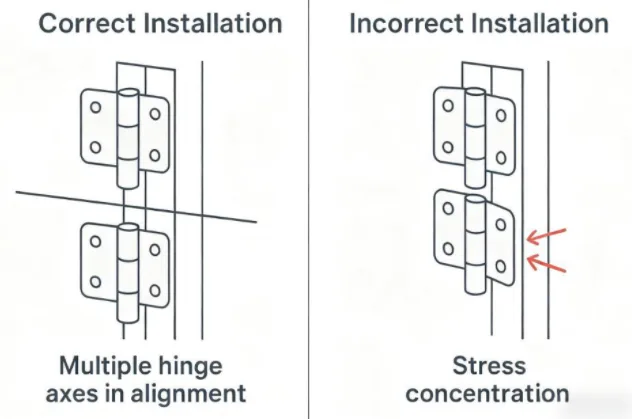

Strutture a cerniera continua
La taglia più adatta: Porte lunghe che richiedono un sostegno distribuito lungo il lato delle cerniere.
Da tenere d'occhio: Rettilineità del telaio, tolleranze di installazione, esposizione alla corrosione e modalità di sostituzione.
Supporto continuo per porte di grandi dimensioni

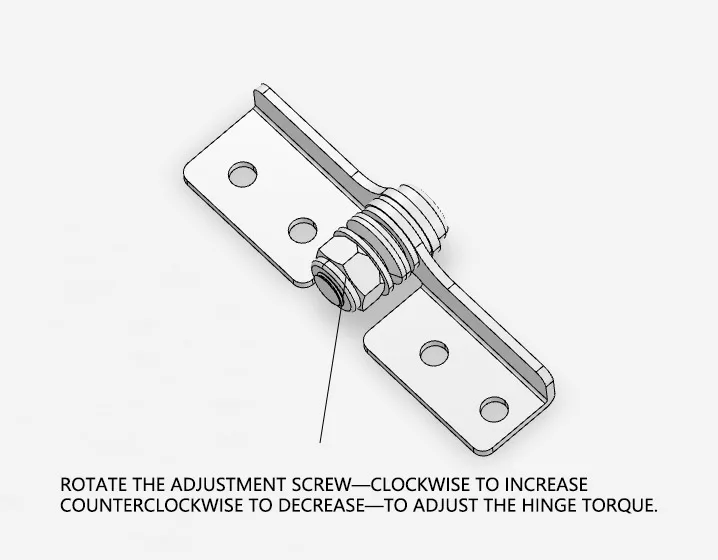

Cerniere a controllo di coppia o di posizione
La taglia più adatta: Pannelli HMI, coperture leggere e pannelli di accesso interni regolabili.
Da tenere d'occhio: Peso del pannello, distanza dal centro di gravità, orientamento e angolo di inclinazione richiesto.
Scopri le cerniere a controllo di posizioneRecensione OEM
Come valutiamo un gruppo porta per armadio
La raccomandazione parte dal gruppo porta, non dal numero di modello. La revisione dei disegni, i controlli di accoppiamento e la verifica dell'allineamento contribuiscono a ridurre gli errori di selezione evitabili.
Definizione della porta
- Altezza e larghezza
- Peso e centro di gravità
- Spessore del materiale
- Angolo di apertura
Controllare il telaio e la guarnizione
- Rigidità del telaio
- Flangia di montaggio
- Posizione della guarnizione
- Lato del fermo
Verifica delle interfacce interne
- Cinghia di messa a terra
- Posa dei cavi
- Dotazione interna
- Gioco di rotazione
Verifica l'assemblaggio
- Adattamento del montaggio
- Allineamento delle porte
- Contatto della guarnizione
- Comportamento all'apertura
Confini di convalida
Le prestazioni finali della cerniera dipendono dall'insieme della porta, dal telaio, dai dispositivi di fissaggio, dalla guarnizione, dallo scrocco, dal sistema di messa a terra e dall'ambiente operativo. Le prestazioni relative agli standard IP e NEMA, alla resistenza alla corrosione e al ciclo di vita devono essere verificate sull'assemblaggio completo dell'involucro prima dell'approvazione alla produzione.
Risorse ingegneristiche per la progettazione di porte per armadi
Utilizzate queste guide tecniche per verificare i dettagli relativi al montaggio, alla tenuta, all'adeguamento, alla corrosione e all'approvazione dei campioni prima di finalizzare il progetto dello sportello dell'involucro.
Guida alle cerniere per armadi industriali
Da utilizzare per strutture a cerniera più ampie e in contesti applicativi di involucri.
Aprire la guida della cerniera dell'involucroLe migliori cerniere per quadri elettrici
Da utilizzare per un confronto mirato delle strutture a cerniera destinate alle applicazioni su pannelli.
Selezionare i tipi di cerniere per quadri elettriciAdeguamento delle cerniere degli armadietti da esterno
Da utilizzare quando è necessario sostituire le cerniere o correggere l'allineamento di un'anta esistente di un armadio da esterno.
Pianificare l'adeguamento di una cerniera per esterniRequisiti della richiesta di preventivo
Cosa inviare per la verifica di una cerniera per armadio elettrico
Inviare il contesto completo del gruppo porta, in modo che la cerniera possa essere valutata in termini di carico, tenuta, gioco, installazione e ambiente operativo.
Porta
- Altezza e larghezza della porta
- Peso della porta
- Materiale e spessore
- Distanza dal centro di gravità
- Direzione e angolo di apertura
Telaio e montaggio
- Quantità dei cardini
- Spazio di montaggio
- Struttura a telaio o a flangia
- Tipo di chiusura
- Dettagli relativi al rinforzo
Guarnizioni e interfacce interne
- Posizione della guarnizione
- Disposizione della fascia di messa a terra
- Posa dei cavi
- Spazio libero per le apparecchiature interne
Ambiente e progetto
- Per uso interno o esterno
- Esposizione all'umidità, al sale, alle sostanze chimiche o alle variazioni di temperatura
- Durata prevista del ciclo
- Quantità annuale
- Disegno o foto dell'alloggiamento
