Петли для дверей грузовиков и прицепов: как выбрать для транспортных целей

Дверные петли на грузовике или прицепе выполняют одну из самых сложных задач во всем транспортном средстве. На протяжении многих лет они удерживают тяжелую дверь на конструкции, которая вибрирует, скручивается и с силой захлопывается при каждой остановке, подвергаясь воздействию дождя, брызг с дороги, противогололедной соли и пыли. Когда они выходят из строя, это приводит не к незначительным неудобствам — опущенная или не закрывающаяся задняя дверь может означать потерю груза, срыв поставок и вывод транспортного средства из эксплуатации. Выбор правильной петли для грузового кузова — это решение, определяющее долговечность, а не второстепенный вопрос, о котором думают в последнюю очередь.

В данном руководстве рассматривается, как выбирать петли для стандартных дверей грузовиков и прицепов — фургонов, боковых бортов платформ, грузовых кузовов, отсеков для инструментов, а также распашных или раздвижных задних дверей. Основное внимание уделяется реальным условиям эксплуатации, в которых находятся эти двери. Если ваш кузов представляет собой рефрижератор, вопросы герметичности холодовой цепи и низкотемпературных условий рассматриваются отдельно в нашем руководстве по петли для дверей рефрижераторных грузовиков; в данном случае речь идет о кузове для перевозки генеральных грузов.

Краткий ответ: Что делает петлю для двери грузовика или прицепа качественной

Качественная петля для двери грузовика или прицепа рассчитана на динамическую дорожную нагрузку, а не на собственный вес двери, изготовлена из коррозионно-стойкого материала, устойчивого к воздействию дорожной соли и погодных условий, и смонтирована таким образом, чтобы не ослабляться под воздействием вибрации. Оптимальный выбор зависит от типа двери: для задних дверей типа «сарай» обычно используются длинные ленточные или Т-образные петли с несколькими точками крепления; для дверей для инструментов и с боковым доступом часто применяются компактные привинчиваемые или съемные петли, обеспечивающие удобство обслуживания; а для дверей повышенной безопасности или дверей с тяжелой конструкцией предпочтительны привариваемые петли, полностью исключающие открытые крепежные элементы. Для всех этих типов общая причина отказов одна и та же — ослабление креплений под воздействием вибрации и коррозия, поражающая ось шарнира.

Практическое правило простое: размер петли следует подбирать с учетом двери в движении, а не в состоянии покоя.

Почему двери автомобилей подвергают петли более сильной нагрузке, чем двери зданий

Петля на дверях здания ведет спокойную жизнь: стена не двигается, нагрузка постоянна, а воздействие погодных условий обычно приходится только на одну сторону. Петля на движущемся транспортном средстве подвергается совершенно иным силам, и понимание их характера — это первый шаг к правильному выбору.

Первое отличие заключается в том, что непрерывная вибрация. Каждая миля пути передает телу колебания с низкой амплитудой, и эта вибрация постоянно воздействует на крепежные элементы, пытаясь их выкрутить. Второй момент заключается в том, что ударная нагрузка: при наезде на выбоину или резком подходе к причалу на петлю действует сила, значительно превышающая собственный вес двери, поскольку при ударе масса двери ускоряется. Третьим фактором является гибкость тела: длинный грузовой кузов слегка изгибается при движении по неровной местности, поэтому дверная рама никогда не бывает идеально перпендикулярной, и петля должна выдерживать это движение, не заклинивая. Четвертый — это воздействие: брызги с дороги, соль, песок и погодные условия воздействуют на шарнир со всех сторон, а не только с одной стороны.

В совокупности эти условия приводят к тому, что петля, которая на дверях здания прослужила бы десятилетиями, на автомобиле может ослабнуть, подвергнуться коррозии и износиться за гораздо более короткий срок. Приведенный ниже процесс выбора, по сути, направлен на защиту от воздействия этих четырёх факторов.

Подберите петлю в соответствии с типом двери

В кузовах грузовиков и прицепов используются несколько различных типов дверей, и каждый из них предполагает применение определенной группы петель. Правильный подбор петель — это первый и самый важный этап выбора, поскольку петля, подходящая для одного типа двери, может оказаться неподходящей для другого, даже при одинаковой массе.

Тип двери	Типовое семейство петель	Почему это подходит
Сарай / распашные задние двери	Длинный ремешок или T-образная форма, несколько застежек	Распределяет нагрузку по всей высоте двери и предотвращает сдвиг при изгибе кузова

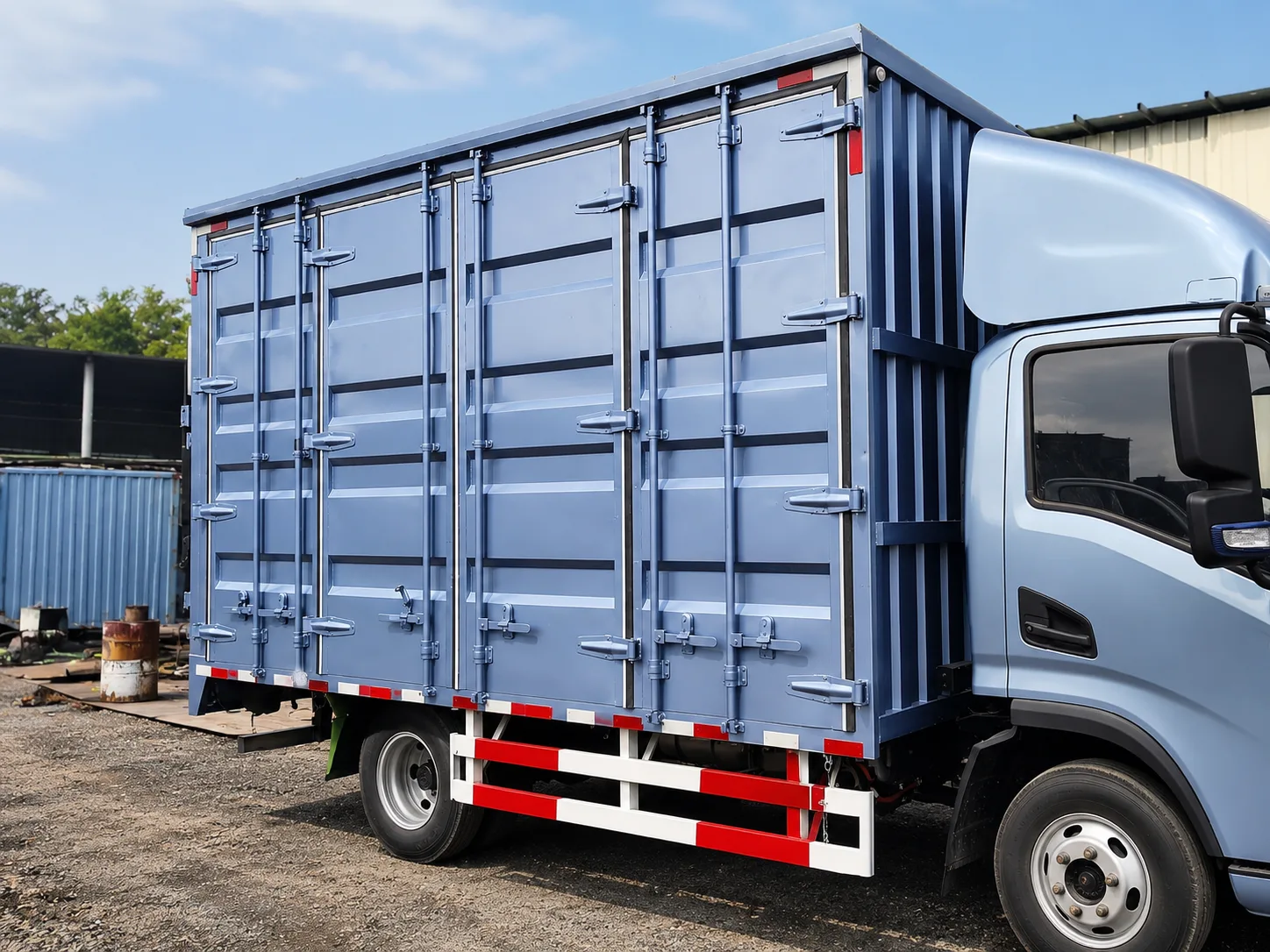

Двери с боковым доступом / двери с каркасом типа «занавес»	Компактный ремень с болтовым креплением или смещенным креплением	Подходит для ограниченной монтажной поверхности; смещение позволяет обойти ступеньку на панели кузова
Отсеки для инструментов, аккумулятора и дополнительных принадлежностей	Шарниры с болтовым креплением или съемные шарниры	Удобство в обслуживании; съемная конструкция позволяет быстро снимать панели для проведения технического обслуживания
Тяжёлые конструктивные или защитные двери	Привариваемые прочные петли	Отсутствие открытых крепежных элементов, которые можно ослабить или поддеть; максимальная прочность
Изголовья и ограждения с плоской поверхностью	Тяжёлый ремень или привариваемый	Выдерживает высокие нагрузки и удары без вырывания крепежа

Что касается отсеков и люков, которые часто открываются для технического обслуживания, стоит обратить особое внимание на съемные конструкции, поскольку они позволяют техническому специалисту снять панель, не отвинчивая петлю. О преимуществах и недостатках такого подхода подробно рассказывается в нашем руководстве по промышленные откидные петли, которые устанавливаются непосредственно на грузовые и люковые двери.

Расчет на дорожную нагрузку, а не на собственную массу

Самая распространенная ошибка при подборе размеров дверных петель заключается в том, что их номинальная нагрузка рассчитывается исходя из статического веса двери. При движении по дороге фактическая нагрузка каждый раз, когда колеса наезжают на неровность, резко превышает этот вес в состоянии покоя, поскольку масса двери ускоряется под действием удара. Дверь, вес которой в состоянии покоя не превышает номинальной нагрузки петли, может на мгновение перегрузить эту же петлю во время движения.

По этой причине для дверей транспортных средств следует предусматривать более значительный запас прочности, чем для дверей зданий. Размер должен соответствовать весу двери с учетом динамических ударов, и в пределах этого диапазона следует отдавать предпочтение более толстой стали и большему количеству крепежных элементов. Более широкие двери также создают большую нагрузку на верхнюю петлю, чем узкие двери того же веса, поскольку рычаг действия больше — поэтому ширина двери имеет такое же значение, как и вес. Подробный метод расчета нагрузки и крутящего момента, лежащий в основе этого подхода, изложен в нашем руководство по выбору петли для тяжелых условий эксплуатации; в случае движущегося тела следует рассматривать полученный запас как минимальное значение, а не как целевое.

Надежность крепежа: проектирование с учетом вибрации

В автомобиле вибрация постоянно приводит к ослаблению крепления шарнира, а ослабленное крепление является одной из наиболее распространенных причин выхода из строя шарниров грузовиков и прицепов в процессе эксплуатации. Как правило, дверь не ломает шарнир — крепежные элементы постепенно выскальзывают, пока дверь не провиснет, створка не растянет отверстия, и соединение не выйдет из строя. Существуют два конструктивных решения, позволяющих напрямую бороться с этой проблемой.

Во-первых, большее количество точек крепления позволяет распределить нагрузку, поэтому ни на один болт не приходится достаточное напряжение, чтобы он быстро ослаб, и дверь дольше сохраняет правильное положение. Во-вторых, фиксирующая фурнитура — резьбовой фиксатор, стопорные шайбы или самоконтрирующие гайки — предотвращают ослабление зажимного усилия под воздействием вибрации. Практическая деталь монтажа, которая имеет не меньшее значение, чем сама деталь: через несколько недель эксплуатации, после того как узел приработается, необходимо повторно затянуть крепеж, а затем проверять его в соответствии с графиком регулярного технического обслуживания.

Именно по этой причине сварное крепление часто выбирают для тяжелых дверей транспортных средств или дверей, от которых зависит безопасность: сварной шов полностью исключает использование крепежных элементов, поэтому ничего не может открутиться. Компромиссом здесь является возможность технического обслуживания в полевых условиях, поскольку сварную петлю невозможно заменить без резки. Полное сравнение сварного и болтового креплений представлено на нашем привариваемая петля страница категории, и правильный ответ зависит от того, предназначен ли корпус для обеспечения доступа к услугам или для максимальной долговечности.

Коррозия: незаметный убийца на дороге

Условия эксплуатации на дорогах крайне неблагоприятно сказываются на коррозионной стойкости петель. Противогололедная соль, постоянная влага, песок и моющие химикаты воздействуют на металл со всех сторон, и в первую очередь страдают зоны шарнира и крепежа. Петля, которая с виду выглядит нормально по плоским поверхностям, может заклинить в области шарнира и проржаветь в отверстиях для винтов, в то время как остальные части по-прежнему выглядят в хорошем состоянии.

Для защиты используются материалы и покрытия, соответствующие условиям эксплуатации: нержавеющая сталь — для самых суровых условий воздействия соли и промывки, а сталь с надлежащим покрытием — в условиях менее интенсивной эксплуатации. Две детали имеют большее значение, чем просто марка материала. Материал крепежа должен соответствовать материалу петли, чтобы избежать гальванической коррозии в точках крепления, а ось должна оставаться чистой и смазанной, чтобы песок и соль не стирали защитную пленку. Механизм, объясняющий, почему оси и крепеж корродируют в первую очередь — и как это проверять — рассмотрен в нашей статье о том, почему У наружных петель сначала выходят из строя шарниры и крепежные элементы, что напрямую касается воздействия дорожных условий.

Работа с защелкой и уплотнителем

На грузовом кузове петля не работает изолированно — она фиксирует положение двери, от которого зависят работа замка и уплотнителя. Если петля допускает смещение двери, замок может не попасть в паз, а уплотнитель теряет герметичность; обе эти проблемы усугубляются при деформации кузова на дороге. Именно поэтому люфт петли на транспортном средстве имеет большее значение, чем на стационарной двери: даже небольшой износ в шарнире приводит к тому, что дверь начинает дребезжать, протекать или не закрывается надёжно во время транспортировки.

На практике это означает, что необходимо выбрать петлю с плотно закреплённым, хорошо прилегающим шарниром и правильно настроить смещение для нахлеста двери, чтобы дверь плотно прилегала к уплотнителю и выравнивалась с защелкой при движении корпуса. Именно петля, удерживающая дверь в нужном положении, обеспечивает нормальную работу защелки и уплотнителя.

Распространенные ошибки при выборе петель для дверей грузовиков и прицепов

Большинство неисправностей шарниров на грузовых кузовах связано с несколькими ошибками при выборе деталей, допущенными ещё до того, как деталь была закреплена болтами. Три из них повторяются снова и снова.

• Расчет размеров исключительно на основе статической массы двери. При расчете номинальной нагрузки на петлю двери в состоянии покоя не учитываются ни дорожные удары, которые умножают нагрузку во время движения, ни ширина двери, которая увеличивает рычаг на верхней петле. В результате получается петля, которая на бумаге имеет «правильную номинальную нагрузку», но в эксплуатации подвергается перегрузке.
• Использование недостаточного количества крепежных элементов на высоких задних дверях. В случае длинных дверей амбара нагрузка должна распределяться по множеству точек крепления; если таких точек слишком мало, на каждую из них приходится слишком большая нагрузка, что ускоряет ослабление креплений под воздействием вибрации, удлинение отверстий и провисание.
• Несовместимость материалов шарнира и крепежа. Установка винта из оцинкованной стали в петлю из нержавеющей стали — или наоборот — приводит к образованию гальванического элемента в каждой точке крепления, в результате чего крепежные элементы подвергаются коррозии в первую очередь, и дверь начинает расшатываться задолго до того, как износится сам корпус петли.

Практическая последовательность отбора

Подводя итог, приведем разумную последовательность действий при разработке двери для грузовика или прицепа, чтобы ничего не было указано не в том порядке:

1. Определите тип двери и конструкцию кузова (типа «сарай», с боковым доступом, отсек, несущая конструкция).
2. Измерьте вес двери, её ширину и смещение крепления непосредственно от коробки.
3. Следует учитывать запас прочности на динамическую нагрузку, связанную с дорожными ударами, а не только на собственный вес.
4. Выберите из приведенной выше таблицы серию петель, соответствующую типу двери.
5. При выборе из этой серии отдавайте предпочтение более толстой пластине и большему количеству крепежных элементов.
6. Выберите материал и вид отделки для дорожного покрытия и подберите к ним соответствующие крепежные элементы.
7. Принимайте решение о выборе между болтовым и сварным креплением, исходя из соотношения удобства обслуживания и долговечности.
8. Укажите необходимость использования фиксирующих крепежных элементов и проверки затяжки в начале срока эксплуатации.

Такой подход означает, что сначала тип двери и корпус определяют серию петель, а нагрузка, вибрация и коррозия — степень их прочности в рамках этой серии. Это позволяет избежать ситуации, когда петлю выбирают по внешнему виду, а после монтажа выясняется, что смещение или номинальная нагрузка не соответствуют требованиям.

Индивидуальные петли для кузовов грузовиков и прицепов

Если стандартная петля не соответствует типу двери, смещению или нагрузке конкретного кузова, компания HTAN может разработать петли транспортного класса с учетом конкретной конструкции. Самый быстрый способ получить практическую рекомендацию — предоставить информацию о типе двери, её весе и ширине, измеренном смещении крепления, условиях эксплуатации, а также фотографию или чертеж текущего положения петли. На основании этих данных наша команда инженеров сможет подобрать серию петель, материал и номинальную нагрузку, подходящие именно для данного транспортного средства, вместо того чтобы принудительно подгонять дверь под универсальную деталь. Отправьте подробную информацию сюда чтобы начать оценку.
