Петли NEMA 4X для прибрежных проектов | SS316, соляной туман, герметизация

Для корпусов электрооборудования, устанавливаемых в прибрежных районах, шкафов для наружной установки, портового оборудования и прибрежной инфраструктуры, только IP65 или IP66 не является достаточным стандартом при покупке. Эти стандарты обеспечивают защиту от проникновения пыли и воды, но не подтверждают коррозионную стойкость самой аппаратуры корпуса. В проектах с длительным сроком эксплуатации в прибрежной зоне покупателям обычно требуется Спецификация шарниров на основе стандарта NEMA 4X, an Исходный материал SS316и четкие документы о приемке поставщиком, чтобы избежать ранней ржавчины, заедания шарниров, разрушения уплотнений и дорогостоящего обслуживания.

Эта страница предназначена для покупателей, инженеров-проектировщиков и команд поставщиков комплектующих, которым необходимо указать аппаратное обеспечение для работы в условиях солевых брызг и высокой влажности. Основное внимание уделяется не общим характеристикам для работы вне помещений, а что должны указать покупатели, что должны доказать поставщики и как следует контролировать риски проекта перед покупкой.

Что покупатели должны знать в первую очередь о выборе прибрежной петли

• IP65 или IP66 не означает коррозионную стойкость. Он подтверждает только защиту от пыли и воды.
• NEMA 4X - более подходящий язык для покупки. когда требуется коррозионная стойкость и герметичность.
• SS316 обычно является более безопасным базовым уровнем. для длительного использования в прибрежных районах; SS304 часто является лишь бюджетным компромиссом.
• Отчеты о солевом тумане и сертификаты мельниц - это закупки, а не дополнительные опции.
• Ветер, сжатие прокладок и гальваническая коррозия - риски проекта, которые покупатели должны определить заранее.но не после того, как начнутся жалобы с мест.

IP65 / IP66 против NEMA 4X: что означает разница для покупателей

При рассмотрении предложений или спецификаций для проектов в прибрежной зоне покупатели не должны рассматривать рейтинги IP и NEMA как взаимозаменяемые. Они отвечают на разные вопросы.

IP65 / IP66 Ориентация на проникновение пыли и воды

Степень защиты IP по стандарту IEC 60529 в основном проверяет, могут ли пыль и вода проникнуть внутрь корпуса. Они полезны, но они не Убедитесь, что петля, защелка, крепеж или сам материал корпуса могут выдержать прибрежную коррозию.

Это означает, что изделие может соответствовать стандарту IP65 и при этом быстро ржаветь в соляных брызгах, если материал петель, система покрытия или выбор крепежа не соответствуют требованиям.

NEMA 4X добавляет устойчивость к коррозии

Стандарт NEMA 250 тип 4X больше подходит для закупок в прибрежных районах, поскольку он учитывает не только герметичность корпуса, но и коррозионную стойкость и устойчивость к внешнему обледенению. Для наружных электрических шкафов, телекоммуникационных коробок, панелей управления и оборудования, связанного с морской средой, этот стандарт часто оказывается более подходящим.

Правило закупок: Если проект береговой и долговечный, в запросе на поставку оборудования следует указать, что оно подходит для Обслуживание на уровне NEMA 4XА не только с формулировкой IP65 или IP66.

Что следует указывать покупателям для проектов NEMA 4X в прибрежной зоне

Артикул	Почему это важно	Требование покупателя
Цель защиты корпуса	Одного IP недостаточно для борьбы с прибрежной коррозией	Требуется NEMA 4X
Материал петли основания	Определяет устойчивость к хлоридам	SS316 предпочтительно
Отделка поверхности	Влияет на задержку соли и риск окрашивания чая	Электрополировка там, где важна сохранность внешнего вида
Крепеж	Неправильные винты выходят из строя раньше, чем петля	Требуется крепеж SS316
Изолирующее оборудование	Предотвращает гальваническую коррозию в узлах из смешанных металлов	Там, где это необходимо, требуются изоляционные шайбы
Отчет о солевых брызгах	Подтверждает эффективность антикоррозийной системы	ASTM B117 / ISO 9227, минимум 1000 часов
Сертификат на мельницу	Подтверждение реальной химии 316	Содержание Mo 2.0%-3.0%
Функциональное требование	Контроль ветра и проблем, связанных с уплотнениями	Постоянный момент затяжки или регулируемый шарнир при необходимости

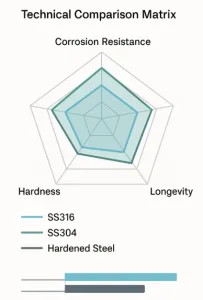

SS304 против SS316 для прибрежных проектов

Разница в цене между SS304 и SS316 реальна, но при закупках в прибрежных районах более важным вопросом является не только первоначальная стоимость материала. Он заключается в том, будет ли оборудование работать приемлемо после многих лет воздействия хлоридов.

Когда SS304 - это только бюджетный компромисс

SS304 может адекватно работать во многих внутренних или стандартных внешних условиях. Однако в прибрежном воздухе хлориды гораздо быстрее вызывают окрашивание чая и коррозию поверхности. Для установок с коротким сроком службы, временных объектов или проектов с частым обслуживанием и очисткой пресной водой можно использовать SS304 в качестве компромисса по стоимости.

Для длительного использования на открытом воздухе, беспилотного оборудования и корпусов, чувствительных к внешнему виду, SS304 обычно не является самым надежным вариантом.

Почему SS316 должен стать базовым уровнем по умолчанию

SS316 содержит молибден, который значительно повышает устойчивость к хлоридам. С практической точки зрения это означает снижение риска окрашивания от чая, появления точечных пятен и жалоб на внешний вид с течением времени. Для проектов с расчетным сроком службы пять и более лет вблизи береговой линии сталь SS316 обычно следует рассматривать как базовый стандарт по умолчанию, а не как вариант модернизации.

Если вам нужно более широкое сравнение материалов, не ограничивающееся прибрежными проектами, ознакомьтесь с нашими Петли из углеродистой стали и нержавеющей стали руководство. Если главная проблема заключается в том, почему нержавеющая фурнитура продолжает корродировать, продолжайте коррозия петли из нержавеющей стали.

Обработка поверхности и электрополировка

Марка материала - это еще не все. Состояние поверхности также влияет на то, как быстро накапливаются солевые отложения и насколько легко можно очистить поверхность во время дождя или технического обслуживания.

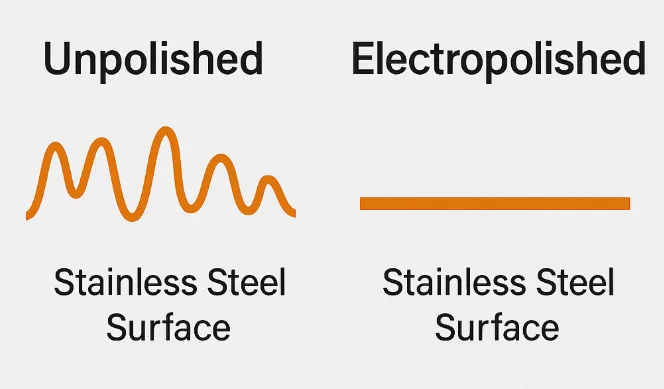

Электрополировка уменьшает шероховатость поверхности и удаляет микроскопические неровности, на которых могут скапливаться соль и загрязнения. В прибрежных проектах это улучшает внешний вид и снижает скорость появления видимых пятен.

• Используйте электрополировку, когда: для проекта важен внешний вид, он ориентирован на клиентов или должен сохранять чистоту отделки в течение длительного времени.
• Не рассматривайте электрополировку как замену SS316: улучшает поведение поверхности, но не заменяет правильный выбор базового материала.

Риски, связанные с прибрежными проектами, которые покупатели должны учитывать на ранней стадии

Отказы береговой фурнитуры не ограничиваются видимой ржавчиной. Покупатели также должны оценить риски, связанные с ветром, герметизацией и установкой смешанных металлов, на ранней стадии проектирования.

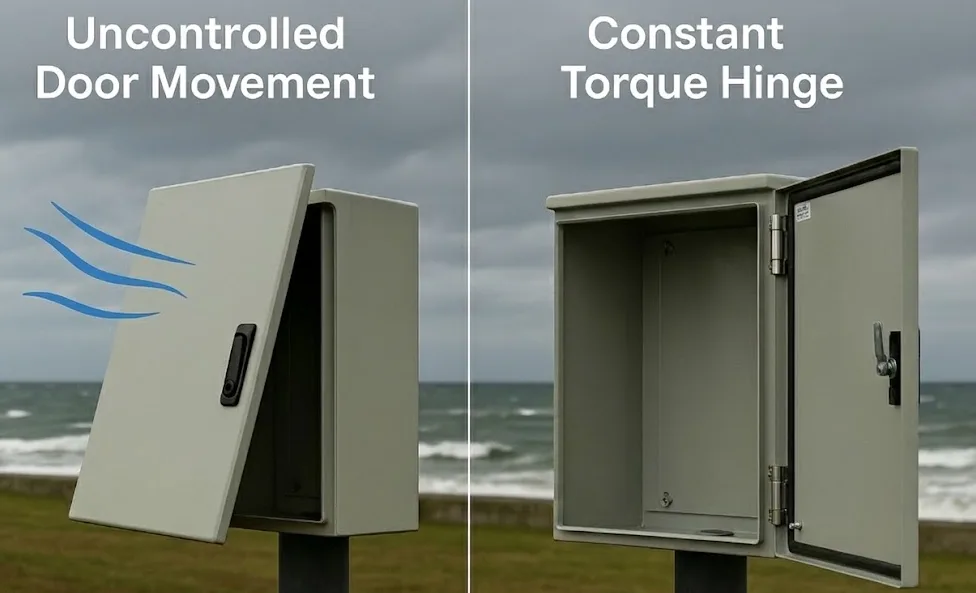

Риск 1: Ветровая нагрузка и неконтролируемое движение дверей

В прибрежных проектах ветровая нагрузка может сделать двери доступа небезопасными для эксплуатации. Стандартные петли допускают неконтролируемое движение, что может привести к повреждению корпуса или травмированию обслуживающего персонала.

Решение для покупателя: указать динамометрические петли или петли с постоянным моментом затяжки, когда дверь шкафа должна оставаться устойчивой во время технического обслуживания.

Риск 2: Утечка уплотнения из комплекта уплотнительных прокладок

Со временем прокладки теряют компрессию, и сила уплотнения падает. В прибрежной среде это может привести к проникновению влаги и увеличению риска выхода из строя корпуса.

Решение для покупателя: Если требуется регулировка после установки, укажите возможность регулировки петель, чтобы можно было восстановить давление уплотнения без замены всего комплекта двери. Если ваш проект также связан с эксплуатацией в условиях повышенного содержания конденсата, сравните логику уплотнения с петли для холодильных камер требования.

Риск 3: Гальваническая коррозия в узлах из смешанных металлов

Если петли из нержавеющей стали устанавливаются непосредственно на алюминий или оцинкованную сталь в присутствии соленой воды, гальваническая коррозия может ускорить повреждение менее благородного металла.

Решение для покупателя: требуйте применения изолирующих шайб или непроводящих барьеров в узлах из смешанных металлов и не считайте, что только "нержавеющая фурнитура" решает проблему коррозии.

Стандарты приемки поставщиков

При реализации прибрежных проектов покупателям не следует полагаться только на устные заявления о материалах или общие формулировки "морской класс". Наибольшее значение имеют два документа поставщика.

Отчет об испытаниях в соляном тумане

Запросите у третьей стороны отчет об испытаниях в соляном тумане, проведенных в соответствии с ASTM B117 или ISO 9227.

• Цель закупок: 1000 часов и более без образования ржавчины на поверхности.
• Внимание: 96-часовые или 200-часовые отчеты недостаточно прочны для длительной эксплуатации в прибрежных районах.

Сертификат на мельницу и проверка химического состава

Запросите сертификат на материал и проверьте химический состав, особенно содержание молибдена для SS316.

• Аудиторская деятельность: Mo обычно составляет 2,0%-3,0% для настоящей химии SS316.
• Внимание: Если молибден отсутствует или находится ниже этого диапазона, материал может не обеспечить коррозионную стойкость уровня 316.

Резюме и рекомендации покупателям

Для прибрежных промышленных объектов выбор петель должен рассматриваться как решение о защите и жизненном цикле, а не как покупка дешевого товара. Хотя SS316 и электрополировка увеличивают первоначальную стоимость, они часто уменьшают проблемы, связанные с заменой, ремонтом и внешним видом, в течение всего срока службы проекта.

• Указывайте NEMA 4X, а не только IP65/IP66.
• Используйте SS316 в качестве базовой линии для долговечных береговых установок.
• Отдайте предпочтение электрополировке, когда важно сохранить внешний вид.
• Требуется подтверждение 1000-часового воздействия соляного тумана и сертификаты на мельницу.
• На стадии запроса предложений необходимо решить вопросы контроля ветра, регулировки герметичности и гальванической изоляции.
