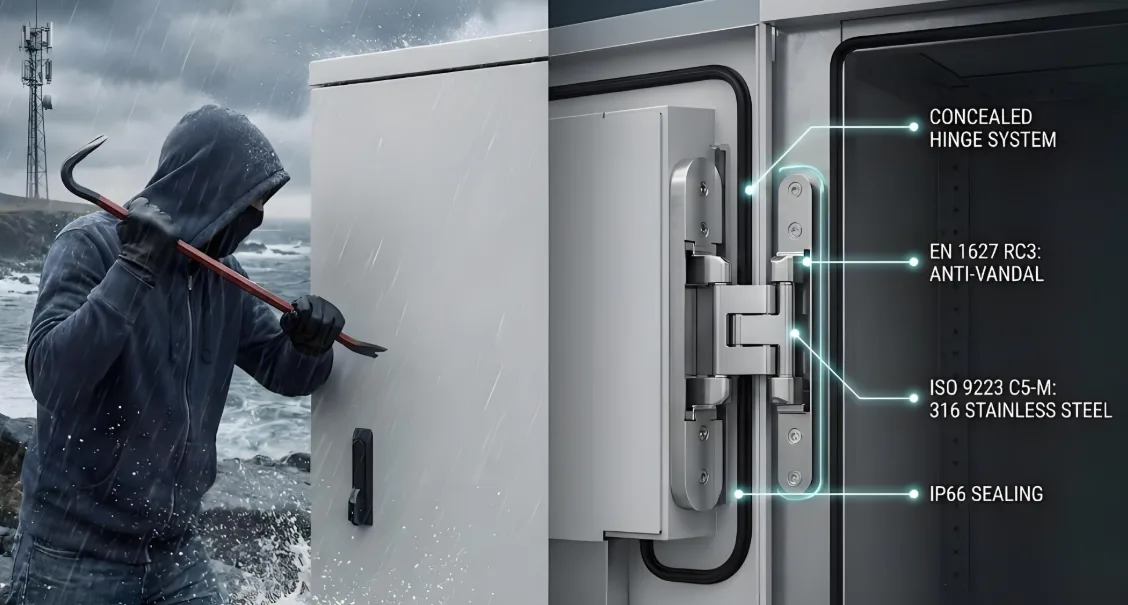

Обеспечение безопасности общественной инфраструктуры: Почему шкафы для наружной установки требуют скрытых петель

Наружные шкафы для базовых станций 5G, придорожные распределительные коробки и автоматы по продаже билетов работают в неконтролируемой, неблагоприятной среде. Они сталкиваются с уникальным сочетанием угроз, с которыми никогда не сталкиваются корпуса внутри помещений: целенаправленные физические атаки, неумолимая коррозия окружающей среды и экстремальные погодные нагрузки - часто одновременно.

В этой статье на основе данных об отказах в полевых условиях и международных стандартов испытаний объясняется, почему Скрытые петли являются неотъемлемым требованием безопасности для ограждений общественных зданий и представляют собой практическое руководство по выбору для наружной установки, включающее классификацию по коррозии, ударные нагрузки и расчеты ветровых нагрузок, которые не учитываются в общих руководствах по петлям.

Ландшафт наружных угроз: Почему стандартное оборудование не справляется

В телекоммуникационном, транспортном и коммунальном секторах наружные шкафы содержат дорогостоящие электронные компоненты и при этом размещаются в местах, не требующих физического контроля. По нашим наблюдениям, угрозы для этих шкафов делятся на две категории, которые усиливают друг друга:

• Человеческий вандализм и воровство: Целенаправленные физические атаки с использованием рычажных инструментов (ломов), дрелей или угловых шлифовальных машин - часто совершаются оппортунистами, которые точно знают, на какое оборудование следует нацелиться.
• Эрозия окружающей среды: Структурная деградация, вызванная солевым туманом, ультрафиолетовым излучением, температурными циклами и экстремальными погодными условиями. Со временем коррозия экспоненциально ослабляет физическую защиту шкафа, делая вандализм еще более легким.

В традиционной конструкции шкафов для наружного применения открытые внешние петли, по статистике, являются "слабым звеном". Злоумышленнику достаточно срезать внешний штифт, чтобы полностью обойти сложные многоточечные системы запирания. А в прибрежных условиях коррозия усиливает эту уязвимость - проржавевший штифт можно выломать рукой.

Вот почему выбор скрытых петель для наружных шкафов - это инженерное решение по обеспечению безопасности, а не эстетическое.

Устойчивость к физическому воздействию: Соответствие стандарту EN 1627 в полевых условиях

Для общественных объектов целью проектирования является знакомьтесь: EN 1627 Класс RC3. Для этого шкаф должен выдерживать продолжительную атаку с использованием ломиков и отверток в течение как минимум 5 минут. По нашему опыту, внешние петли на шкафах для наружных работ часто не выдерживают этого испытания менее чем за 60 секунд.

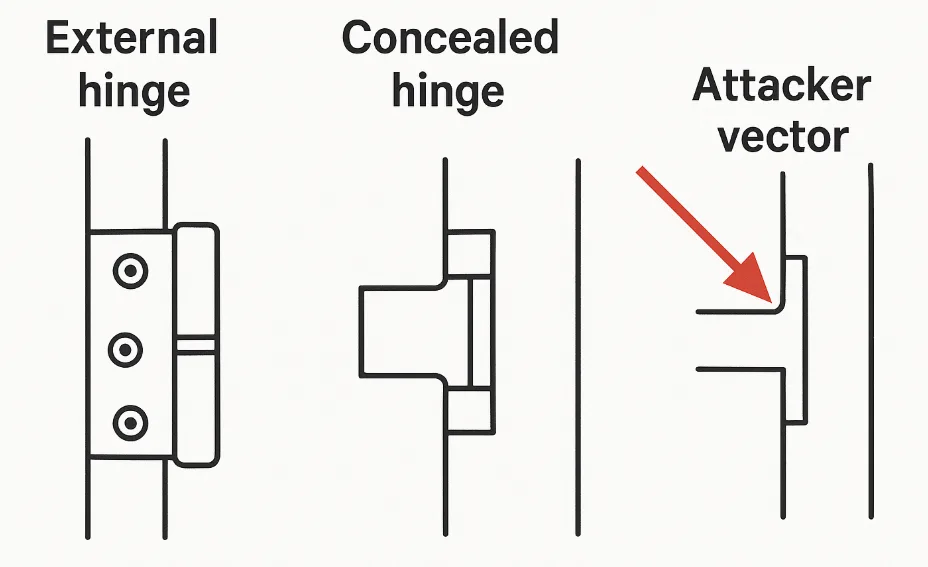

Как победить внешние петли на открытом воздухе

Векторы атак на открытое наружное оборудование хорошо описаны:

• Разрушение пинов: Злоумышленники используют гидравлические ножницы или ножовки, чтобы перерезать открытый штифт. После перепиливания дверь отсоединяется с незапираемой стороны - вся система замка становится неактуальной.
• Снятие крепежа: Если на внешних петлях используются стандартные винты, простая отвертка позволит произвести несанкционированный демонтаж. В отдаленных местах никто не услышит и не ответит.
• Атака с помощью коррозии: Это фактор, усиливающий воздействие внешних факторов. После 12-18 месяцев пребывания в прибрежной зоне коррозия ослабляет поперечное сечение штифта. То, для чего раньше требовались режущие инструменты, теперь можно разрушить простым ударом молотка.

Как скрытые петли увеличивают время взлома

При разработке системы безопасности целью является увеличить время атаки за окном, где злоумышленник чувствует себя в безопасности. При использовании скрытых петель фурнитура не видна и не доступна с внешней стороны. Чтобы обнаружить фурнитуру, злоумышленник должен прорезать стальную кожу двери толщиной 1,5-2,0 мм.

Моделирование в полевых условиях показывает, что это увеличивает усилие, необходимое для разрушения петли со стороны от менее 60 секунд до более 5 минут - пересекает критический порог EN 1627 RC3 и, как правило, пресекает попытку или включает датчики тревоги.

Кроме того, скрытый монтаж создает логическую петлю безопасности: в закрытом состоянии крепежные винты блокируются дверной коробкой. Физически невозможно отвинтить дверь, не повредив предварительно основной замок, что полностью исключает вектор "обхода замка".

Устойчивость к ударам IK10: Стандарт для наружного применения

Помимо целенаправленных атак, наружные шкафы должны выдерживать случайные удары - падающие ветки, столкновения с автомобилями или брошенные предметы. Ключевым показателем является Рейтинг IK10 за IEC 62262.

• Определение IK10: Корпус должен выдержать прямой удар стального молотка весом 5 кг, брошенного с высоты 400 мм, с энергией 20 Дж.
• Почему тип петли имеет значение: Если при ударе шарнир действует как точка опоры и ломается, шкаф выходит из строя независимо от прочности корпуса. Внешние петли концентрируют силу удара на открытом штифте - самом маленьком сечении в сборке.
• Скрытое преимущество: Благодаря тому, что точки нагрузки расположены внутри за стальной рамой, скрытые конструкции распределяют энергию удара по всей поверхности соединения двери с рамой, а не концентрируют ее на открытом шарнире. В ходе наших испытаний скрытые петли прошли проверку на соответствие стандарту IK10 со значительно большим коэффициентом, чем эквивалентные внешние конфигурации.

Совет профессионала: При выборе шкафов для наружной установки всегда проверяйте, чтобы конфигурация петель, а не только материал корпуса, была включена в протокол испытаний IK10. Многие производители испытывают только панель без установленных петель, что дает недостоверные результаты.

Герметизация окружающей среды: Достижение IP66 в наружных условиях

При использовании вне помещений попадание воды приводит к замыканию электропроводки, а загрязнение пылью ускоряет выход компонентов из строя. Достижение и поддержание NEMA 4X или IP66 Сертификация срока службы шкафа обязательна, и петли часто являются решающим фактором.

Проблема целостности уплотнения

Внешние петли требуют сверления сквозных отверстий или прерывания уплотнительной ленты из пеноматериала в месте крепления. Каждое прерывание создает потенциальный путь проникновения, который со временем ухудшается по мере деградации материала прокладки под воздействием ультрафиолета и термоциклов.

Скрытые петли установлены на интерьер по периметру уплотнения, что позволяет непрерывная, бесперебойная линия уплотнения. Такая целостность прокладки часто является решающим фактором при прохождении сертификационных испытаний IP66 (мощная водяная струя). Для более глубокого анализа того, как скрытое размещение петель обеспечивает соответствие стандартам IP/NEMA, см. наш раздел полное руководство по проектированию скрытых петель.

Долгосрочное разрушение уплотнений в наружной среде

Что делает наружную герметизацию уникально сложной, так это сроки деградации. В отличие от закрытых шкафов, где уплотнения остаются стабильными в течение десятилетий, уличные прокладки сталкиваются с проблемой:

• УФ-деградация: Прокладки из EPDM и силикона твердеют и трескаются после длительного воздействия ультрафиолета, особенно в местах прерывания уплотнения, где существует концентрация напряжений.
• Термоциклирование: Ежедневные перепады температуры вызывают многократное расширение и сжатие в местах крепления петель. С течением времени отверстия под внешние петли расширяются.
• Образование льда: В холодном климате вода, попавшая в зазоры между уплотнениями, замерзает и механически расширяет зазор, усугубляя утечку при каждом цикле замерзания-оттаивания.

Полностью исключая прерывание уплотнения, скрытые петли устраняют основную точку возникновения неисправностей, приводящих к длительной деградации уплотнения на открытом воздухе.

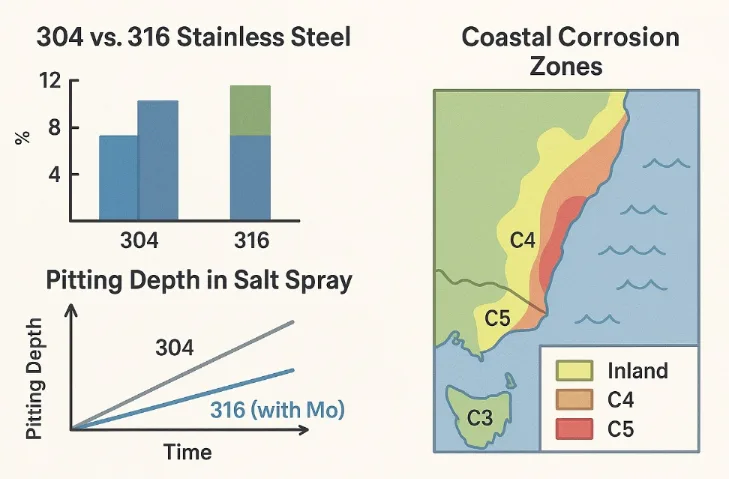

Коррозионная стойкость: Выбор материалов по зоне ISO 9223

Для шкафов, устанавливаемых внутри помещений, выбор материала относительно прост. При установке на открытом воздухе появляется критическая переменная: классификация коррозионной активности атмосферы по ISO 9223. Этот стандарт классифицирует условия окружающей среды от C1 (очень низкие) до CX (экстремальные) и напрямую определяет, какие материалы шарниров смогут выжить.

Протокол выбора материалов для наружных работ

Категория ISO 9223	Окружающая среда	Рекомендуемый материал петли	Требования к солевому туману
C3	Городские внутренние районы, умеренная промышленность	Нержавеющая сталь AISI 304	500+ часов (ASTM B117)
C4	Прибрежные (1-5 км от берега), промышленные с хлоридами	Нержавеющая сталь AISI 316	1,000+ часов
C5 / CX	Прямые морские перевозки, химические заводы, оффшор	AISI 316L или Duplex Stainless	1 500+ часов

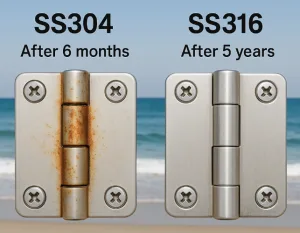

Правило 5 км: Согласно нашим полевым данным, для любой установки в пределах 5 км береговой линииОбязательно применение AISI 316. Мы зафиксировали случаи, когда в таких зонах у петель из AISI 304 в течение 12-24 месяцев развивалась точечная коррозия. Сайт 2-3% Содержание молибдена в 316 обеспечивает критическую устойчивость к питтингу, вызываемому хлоридами, которой нет в 304.

Почему не углеродистая сталь или цинковый сплав на открытом воздухе?

• Углеродистая сталь (с покрытием): Если покрытие поцарапано во время установки - что практически неизбежно в полевых условиях - основной металл быстро окисляется. Не рекомендуется для критически важных объектов инфраструктуры, требующих срока службы 10+ лет на открытом воздухе.
• Цинковый сплав (литье под давлением): Несмотря на экономичность при использовании внутри помещений, цинковый сплав обладает меньшей прочностью на разрыв и становится хрупким под воздействием ультрафиолета. При испытаниях на удар IK10 петли из цинкового сплава ломаются со значительно большей скоростью, чем петли из нержавеющей стали. Ограничьте наружное использование небольшими шкафами с меньшим риском и весом двери менее 20 кг.

Для всестороннего сравнения свойств материалов, включая анализ режимов отказов и различий в производственных процессах, см. наш специальный раздел Руководство по скрытым петлям из литого цинка и нержавеющей стали.

Совет по закупкам: Всегда запрашивайте отчет об испытаниях в соляном тумане третьей стороной (в аккредитованных лабораториях, таких как SGS или TÜV) с указанием конкретного сочетания покрытия и основного материала, которое вы собираетесь использовать. Заявленная производителем "коррозионная стойкость" без данных испытаний недостаточна для закупки инфраструктуры на открытом воздухе.

Сценарии применения вне помещений: Требования конкретного сектора

В разных секторах наружной среды существует разная иерархия приоритетов при выборе скрытых петель. Основываясь на нашем опыте реализации проектов в сфере телекоммуникаций, транспорта и финансовой инфраструктуры:

Телекоммуникационная инфраструктура (5G / оптоволоконные шкафы)

• Главная задача: Герметичность в сочетании с коррозионной стойкостью. Базовые станции 5G генерируют значительное внутреннее тепло, создавая циклы конденсации, которые воздействуют на оборудование как изнутри, так и снаружи.
• Технические характеристики: Петли должны пройти 960-часовые испытания в соляном тумане (ASTM B117), чтобы гарантировать, что механизм не разболтается в течение 10-летнего срока службы. Стандарт AISI 316 подходит для установки в прибрежных районах.
• Полевые исследования: Мы заметили, что наиболее частой причиной задержек доступа к услугам в телекоммуникационных шкафах в прибрежных районах является заедание петель, а не поломка замка. Захваченный шарнир вынуждает техников использовать инструменты для выколачивания, что повреждает уплотнение и приводит к каскадному отказу.

Транспортная инфраструктура (железные дороги / автодороги)

• Главная задача: Устойчивость к вибрациям. Шкафы на железнодорожных путях и шоссе подвергаются постоянным высокочастотным вибрациям от проезжающего транспорта.
• Технические характеристики: Мы рекомендуем скрытые петли с Втулки из полиоксиметилена (POM) между металлическими контактными поверхностями. Это предотвращает фреттинг-коррозию - явление, при котором вибрация вызывает появление микроскопических частиц износа, ускоряющих окисление, как определено в IEC 61373 стандарт вибрации железнодорожного оборудования.
• Дополнительное требование: Используйте фиксатор резьбы (например, Loctite 243) на всех крепежных элементах петель. Ослабление крепежа, вызванное вибрацией, является основной причиной перекоса дверей в транспортных шкафах.

Финансовая инфраструктура (банкоматы / наружные киоски)

• Главная задача: Сопротивление грубой силе. Банкоматы и платежные киоски являются ценными целями в местах, не находящихся под наблюдением.
• Технические характеристики: Необходимо использовать сверхпрочные скрытые петли AISI 304/316 в многоточечном расположении (3-4 петли на дверь), чтобы распределить нагрузку от отбойного бруса по всей высоте двери. Одноточечные или двухточечные петли создают возможности для использования рычагов.
• Системная интеграция: Скрытые петли следует использовать в паре с многоточечными системами запирания на защелку, чтобы обеспечить четырехстороннюю фиксацию двери. О том, как скрытые петли сочетаются с многоточечными замками в системах повышенной безопасности, читайте в нашем разделе анализ безопасности центров обработки данных.

Руководство по выбору наружной отделки: За пределами стандартных спецификаций

Выбор скрытых петель для наружных шкафов требует расчетов, выходящих за рамки стандартных Учет нагрузки и траектории движения используется для применения внутри помещений. Необходимо учитывать следующие факторы, характерные для наружного применения:

Расчет нагрузки с учетом ветровой нагрузки

При выборе петли внутри помещения можно опираться на статический вес двери. При выборе петель для наружной установки это невозможно.

• Базовый расчет: Общий вес двери + вес установленного оборудования.
• Фактор безопасности на открытом воздухе: Мы рекомендуем минимум Коэффициент безопасности 2,0 для наружного применения (по сравнению с 1,5× для внутреннего). Это объясняет:
  • Динамическая ветровая нагрузка: Порывы ветра скоростью до 120 км/ч могут оказывать значительное боковое усилие на открытую дверь, создавая мгновенную нагрузку, в несколько раз превышающую статический вес.
  • Уменьшенная коррозией емкость: Даже при правильном выборе материала длительное пребывание на открытом воздухе постепенно снижает эффективную грузоподъемность. Коэффициент 2,0× обеспечивает запас для этого снижения.
  • Оперативное злоупотребление: Полевые техники могут опираться на двери, использовать их в качестве ветрозащиты или оставлять двери открытыми при сильном ветре.
• Пример: Для двери наружного шкафа весом 40 кг комплект петель должен быть рассчитан на общую грузоподъемность не менее 80 кг.

Угол открытия в открытых местах

• Риск поимки ветра: Двери, открывающиеся на угол более 120° на открытом воздухе, действуют как паруса ветра. Если только в конкретном случае не требуется более широкий доступ (например, для извлечения оборудования, установленного в стойке), ограничьте наружные скрытые петли до 90°-120° открывание с помощью встроенных запорных или фрикционных механизмов.
• Удержание двери: Для наружного применения выбирайте скрытые петли со встроенными фиксаторами или в паре с дверными защелками. Незафиксированная открытая дверь на ветру - это и угроза безопасности, и риск повреждения уплотнения.

3D-моделирование и проверка на наличие помех

Поскольку траектория движения скрытой петли сложна (перевод + поворот), 2D-чертежи подвержены ошибкам, особенно при учете толстых наружных прокладок и погодоустойчивых дверных возвратов.

• Лучшая практика: Всегда импортируйте STEP-файл производителя в сборку CAD (например, SolidWorks) и запускайте симуляцию обнаружения столкновений с реальным профилем прокладки и геометрией возврата двери. Загружайте 3D-модели непосредственно с вкладки технических характеристик на нашем сайте Страницы продукта Скрытая петля.
• Проверка на открытом воздухе: Убедитесь в том, что "вылет" петли (расстояние перемещения наружу) перекрывает более толстые пенопластовые уплотнители, используемые в шкафах для наружных работ (обычно 6-10 мм в сжатом состоянии против 3-5 мм для внутренних). Недостаточный заброс приводит к тому, что край двери при открывании проходит по уплотнению, нарушая целостность прокладки в течение тысяч циклов.

Заключение

В инфраструктуре общественных объектов, расположенных вне помещений, каждое решение по выбору оборудования должно учитывать неблагоприятные условия эксплуатации, которые просто не учитываются в спецификациях для помещений. Переход от внешнего к Скрытые петли устраняет наиболее распространенный вектор физической атаки, поддерживает IP66 целостность уплотнения в течение многолетнего пребывания на открытом воздухе и обеспечивает коррозионную стойкость, необходимую для ISO 9223 C4/C5 среды.

По мере ускорения развертывания распределенной наружной инфраструктуры - малых сот 5G, станций зарядки EV, интеллектуальных дорожных систем - повышаются требования к безопасности и долговечности корпусов. Мы настоятельно рекомендуем инженерным группам включать в спецификации скрытые петли и материалы, предназначенные для использования вне помещений, во время Этап разработки концепции. Установка внутренних петель в готовую конструкцию из листового металла - дорогостоящее и технически невыполнимое мероприятие. Начните с правильной фурнитуры, чтобы создать корпуса, которые будут работать в течение десятилетия в полевых условиях.
