0,5-Nm-Drehmoment-Scharniere: Konstruktionsprinzipien, Versagensarten und Anwendungsrichtlinien

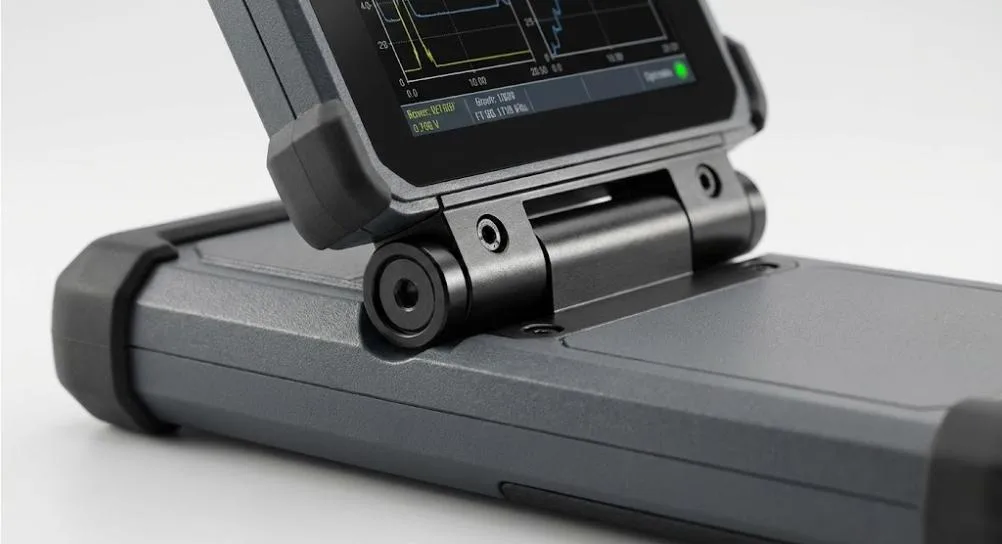

Abbildung 1: Nahaufnahme der Anwendung eines 0,5-Nm-Drehmomentscharniers an einem robusten industriellen Handheld-Gerät, das den Schwenkmechanismus für die Positionierung des Bildschirms zeigt.

Warum sollte man sich auf die Spezifikation von 0,5 Nm konzentrieren?

Im Bereich der industriellen Hardware und des elektronischen Strukturdesigns, 0,5 Nm (etwa 5,1 kgf-cm oder 4,4 lb-in) ist eine kritische, aber häufig missverstandene Spezifikation. Nach meiner Beobachtung zahlreicher Fälle von Scharnierversagen im Laufe der Jahre stellen 0,5 Nm den definitiven "Kipppunkt" zwischen leichten Handgeräten und Desktop-Instrumenten dar.

Für Maschinenbauingenieure geht es bei diesem Wert nicht nur um die Auswahl einer Teilenummer, sondern um die perfekte Balance zwischen "Einhandbedienung" und "Positionshaltung" für Geräte mit 7-Zoll- bis 10-Zoll-Bildschirmen.

Spezifikation Positionierung: Der Sweet Spot für leichte Geräte

In der Regel legen wir 0,5 Nm als Standardwiderstandswert für kleine Klappvorrichtungen fest. Wenn Ihr Designziel eine aufklappbare Baugruppe mit einem Gesamtgewicht zwischen 300g und 600g0,5 Nm ist im Allgemeinen der erste Wert, den Sie prüfen sollten.

In diesem Bereich muss das Scharnier eine doppelte Aufgabe erfüllen:

• Unterstützung der Schwerkraft: Verhindern, dass sich der Bildschirm innerhalb eines Bereichs von 30° bis 120° automatisch schließt oder aufklappt.
• Dämpfung vorsehen: Der Benutzer kann den Winkel mit einer Hand einstellen, ohne die Basis mit der anderen Hand festhalten zu müssen.

Die Kosten von Fehlern: Die Folgen einer falschen Auswahl

Ich erlebe häufig, dass Ingenieure den falschen Drehmomentwert aufgrund ihres "Bauchgefühls" und nicht aufgrund einer genauen Bewertung wählen, was zu erheblichen Konstruktionsfehlern führt:

• Wählen Sie 0,8 Nm (zu schwer): Dadurch ist man gezwungen, die Basis des Geräts mit einem künstlichen Gewicht zu beschweren; andernfalls hebt sich die Basis an, wenn der Benutzer versucht, den Deckel zu öffnen. Dies ist ein fataler Fehler für Handheld-Geräte, bei denen die Tragbarkeit entscheidend ist.
• Wählen Sie 0,3 Nm (zu leicht): Es lässt sich zwar leicht öffnen, verfügt aber nicht über ausreichende Haftreibung. Wenn sich das Gerät in einer vibrierenden Umgebung befindet (z. B. in einer Fahrzeughalterung) oder bei der Bedienung des Touchscreens, kann der Bildschirm abdriften oder wackeln.

Zielsetzung

Als erfahrener Industrieberater führe ich Sie durch die Überprüfung der Anwendbarkeit von 0,5 Nm anhand einer einfachen Nachschlagetabelle, die Bewertung der Umweltverträglichkeit anhand von ASTM-Normen und die Annahme von Sendungen anhand von datengestützten Checklisten.

Vertiefung der 3 wichtigsten Anwendungsszenarien für 0,5 Nm Scharniere

Auf der Grundlage von Marktdaten und technischen Erfahrungen werden Scharniere mit einem Drehmoment von 0,5 Nm in den folgenden drei Szenarien am häufigsten eingesetzt - und hier treten auch am häufigsten Auswahlfehler auf.

Szenario 1: Tragbare medizinische Diagnostik

Beschreibung der Anwendung: Handheld-Ultraschallscanner, tragbare Blutanalysegeräte und Vitaldatenmonitore, die in EMS-Szenarien eingesetzt werden. Diese Geräte verfügen in der Regel über eine Schutzklappe mit integriertem Display.

Technische Schmerzpunkte:

Medizinische Umgebungen erfordern Stabilität während der Bewegung. Ärzte halten das Gerät oft in einer Hand, während sie mit der anderen eine Sonde bedienen. Außerdem muss das Gerät regelmäßigem Abwischen mit Alkohol standhalten.

Warum 0,5 Nm funktioniert:

Wir haben festgestellt, dass das Gewicht des Flip-Covers für solche Geräte in der Regel unter 600 g liegt.

• Gleichgewicht: 0,5 Nm wirken dem Schwerkraftmoment des Deckels perfekt entgegen und verhindern, dass er beim Gehen oder Drehen des Arztes zuschnappt.
• Berührungswiderstand: Wenn ein Arzt zum Einstellen von Parametern auf den Touchscreen tippt, muss das Scharnier eine Reaktionskraft aufbringen. Liegt das Drehmoment unter 0,4 Nm, führt die Kraft eines Fingertipps (typischerweise 1-3 Newton) dazu, dass der Bildschirm zurückspringt, was die Benutzerfreundlichkeit stark beeinträchtigt.

Industrielle HMI & Handheld-Terminals

Beschreibung der Anwendung: Drahtlose Inventarscanner für die Lagerhaltung, kleine Zusatzsteuerungsbildschirme für CNC-Maschinen und Teach-Pendants für Industrieroboter.

Technische Schmerzpunkte:

Industrielle Umgebungen sind voller niederfrequenter Schwingungen. Wenn die Haltekraft der Scharniere unzureichend ist, kann der Bildschirm bei laufender Maschine "nicken" (langsam nach unten driften).

Warum 0,5 Nm funktioniert:

Hier spielen 0,5 Nm nicht nur eine Rolle, sondern auch die Vibrationsfestigkeit.

• Vorteil der statischen Reibung: Im Vergleich zu leichteren Scharnieren mit 0,3 Nm sorgt der innere Presssitz (in der Regel Stahlklammern auf einer Welle) eines Scharniers mit 0,5 Nm für einen höheren Haftreibungskoeffizienten.
• ** Eliminierung von Verriegelungsmechanismen:** Verwendung eines qualifizierten 0,5 Nm Konstantmomentscharnier ermöglicht es den Konstrukteuren, auf zusätzliche mechanische Verriegelungsknöpfe zu verzichten, was die Struktur vereinfacht und die Stücklistenkosten senkt.

Pro AV & Sicherheitsausrüstung

Beschreibung der Anwendung: Sonnenschirme für professionelle Kameramonitore, Klappantennen für Drohnen-Bodenstationen und aufklappbare Kameras für tragbare Videokonferenzgeräte.

Technische Schmerzpunkte:

Dies ist ein spezielles "Leichte Last, langer Hebelarm"-Szenario. Eine Faltantenne kann zum Beispiel nur 150 g wiegen, aber 300 mm lang sein.

Warum 0,5 Nm funktioniert:

Obwohl das Gewicht gering ist, ist das durch den langen Hebelarm erzeugte Drehmoment beträchtlich.

• Drehmoment-Verstärkungseffekt: Gerade bei solch langen, schlanken Bauteilen empfehlen wir Scharniere mit 0,5 Nm, um der Hebelwirkung entgegenzuwirken. So bleibt die Antenne oder der Sonnenschirm in jedem Winkel hängen, ohne dass sie sich durch Wind oder kleine Stöße verschieben.

Technische Praxis: Wie man schnell herausfindet, ob 0,5 Nm richtig sind

Viele Kunden fragen: "Muss ich komplexe physikalische Berechnungen durchführen, um ein Scharnier auszuwählen?" Meine Antwort lautet: Nicht in der Phase der Vorauswahl.

Auf der Grundlage unserer Analyse von Hunderten von Handheld-Geräteprojekten haben wir eine einfache "Faustformel". Wenn Ihr Gerät die folgenden Merkmale aufweist, sind 0,5 Nm in der Regel der richtige Ansatzpunkt.

Metrischer Kern Schnell-Check Tabelle

Lassen Sie sich nicht von physikalischen Formeln einschüchtern. Sie müssen sich nur auf zwei zentrale Datenpunkte konzentrieren: Panelgewicht und Bildschirmgröße.

Gerät Bildschirmgröße (Ref)	Gewichtsbereich der Platte (Referenz)	Empfohlenes Drehmoment	Sind 0,5 Nm geeignet?
5,0 - 6,0 Zoll	150g - 250g	0,25 - 0,35 Nm	Zu schwer (Das Öffnungsgefühl wird steif sein)
7,0 - 8,0 Zoll	300g - 450g	0,45 - 0,60 Nm	Perfektes Spiel (The Sweet Spot)
10,0 Zoll +	> 600g	> 0,80 Nm	Zu schwach (Panel hält die Position nicht)

Anmerkung des Beraters:

Wenn es sich bei Ihrem Gerät um ein medizinisches Handheld oder ein industrielles Tablet mit einer Größe von etwa 7 Zoll handelt und das Klappteil etwa 350 g wiegt, dann sind 0,5 Nm mit ziemlicher Sicherheit Ihre Standardantwort. Sie brauchen nicht nachzurechnen, sondern können direkt Muster dieser Spezifikation anfordern.

Die "unsichtbare Kraft", die Sie berücksichtigen müssen: Hebelwirkung

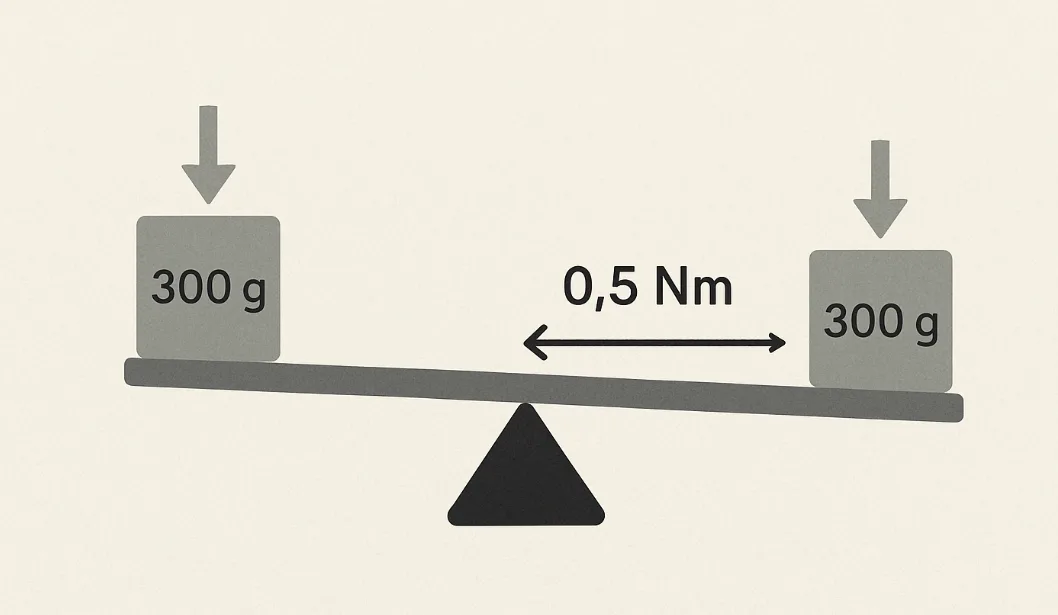

Abbildung 2: Da die rechte Seite weiter vom Drehpunkt entfernt ist, erzeugen gleiche 300 g ein größeres Drehmoment.

Warum kann ein Scharnier mit 0,5 Nm manchmal einen 300 g schweren Gegenstand nicht halten? Normalerweise liegt es an der Hebeleffekt.

• Situation A (sicher): 300 g Gewicht sind in der Nähe des Drehpunkts konzentriert (z. B. ein dicker, blockiger Sockel).
• Situation B (Risiko): Die gleichen 300 g verteilen sich auf einen langen, dünnen Sonnenschirm, dessen Schwerpunkt weit vom Drehpunkt entfernt ist.

Faustformel:

Wenn Ihre Flip-Komponente lang und schlank ist (Länge > 15 cm), sollten Sie, auch wenn das Gewicht gering ist, direkt auf 0,5 Nm oder höher aufrüsten, statt auf 0,3 Nm. Es ist besser, ein etwas steiferes Gefühl zu haben als ein Gerät, das "durchhängt".

Der "Fingerdruck"-Test: Spezifische Hinweise für Touchscreens

Bei Touchscreens ist nicht die Schwerkraft der größte Feind, sondern der Finger des Benutzers.

In unseren Testlabors sehen wir oft Scharniere, die das Gewicht des Bildschirms perfekt tragen, sich aber zurückziehen, wenn der Benutzer ein Symbol antippt. Dies vermittelt dem Benutzer den Eindruck von "lockerer, schlechter Qualität".

Praktische Ratschläge für die Beschaffung:

Wenn Ihr Gerät ein Touchscreen ist, befolgen Sie die "+20%-Regel":

In der obigen Tabelle finden Sie das empfohlene Drehmoment in Abhängigkeit vom Gewicht.

Hinzu kommt eine Drehmomentmarge von 20%, die speziell dafür reserviert ist, dem Fingerklopfen zu widerstehen.

Schlussfolgerung: Für 7-8-Zoll-Touch-Geräte bieten 0,5 Nm das "felsenfeste" Premiumgefühl, das Scharniere mit geringerem Drehmoment nicht erreichen können.

Schlüsselvariablen, die die Leistung von 0,5 Nm beeinflussen

Nach der Bestätigung des theoretischen Wertes müssen wir uns mit den realen Fertigungsvariablen befassen. Bei kleinen Drehmomentspezifikationen wie 0,5 Nm sind geringe Abweichungen für den Benutzer deutlich spürbar.

Toleranzabstufung

Dies ist die Hauptursache für die meisten Misserfolge im Beschaffungswesen.

• Die Realität der Industrie: Die Standard-Drehmomenttoleranz für industrielle Scharniere beträgt normalerweise ±15% bis ±20%.
• Datenanalyse: Wenn Sie ein Scharnier mit 0,5 Nm (±20%) kaufen:
  • Obere Grenze: 0,6 Nm (der Benutzer könnte es als zu schwer empfinden, es zu öffnen).
  • Untere Grenze: 0,4 Nm (könnte die Prüfung der Berührungsstabilität nicht bestehen).

Empfehlung:

Bei kritischen Konstruktionen müssen Sie einen symmetrischen Toleranzbereich auf der 2D-Zeichnung angeben. Zum Beispiel: 0,5 Nm +0,05/-0,05 Nm. Dies erhöht die Kosten, garantiert aber die Konsistenz.

Temperatureinflüsse auf Dämpfungsfett

Die meisten Scharniere mit konstantem Drehmoment basieren auf einer Kombination aus zähflüssiges Schmierfett und mechanische Reibung.

• Niedrigtemperatur-Risiko (-20°C): Die Viskosität des Schmierfetts steigt sprunghaft an. Wir haben Standardfett getestet, bei dem das Drehmoment bei -20°C von 0,5 Nm auf über 0,8 Nm anstieg. Dies kann zu Rissen in Kunststoffgehäusen an der Befestigungsstelle führen.
• Risiko bei hohen Temperaturen (+60°C): Das Fett wird dünner und das Drehmoment sinkt. Dies führt zu einer langsamen Platte "Kriechen" (hängend) in heißen Umgebungen.

Standardprotokoll:

Geben Sie in Ihrem Datenblatt ausdrücklich den Betriebstemperaturbereich an und fragen Sie den Lieferanten, ob er spezielles Dämpfungsfett für einen großen Temperaturbereich verwendet.

Rückfederung

Bei Scharnieren mit geringem Drehmoment (z. B. 0,5 Nm) führt die Energiespeicherwirkung der Metallklammern zu einer "Rückfederung".

• Das Phänomen: Der Benutzer hält den Bildschirm bei 45° an, und wenn er ihn loslässt, springt er automatisch auf 43° zurück.
• Strategie: Sie lässt sich zwar nicht ganz vermeiden, kann aber durch die Auswahl von Wellenstrukturen mit hoher Steifigkeit minimiert werden. Sie müssen dies in der Phase der Entwurfsprüfung (Design Verification Test, DVT) überprüfen, da sich eine übermäßige Rückfederung "billig" und ungenau anfühlt.

Normen für Materialauswahl und Lebenszyklustests

Als Einkäufer müssen Sie verstehen, wie sich verschiedene Materialien auf die Stabilität der 0,5-Nm-Leistung auswirken, und Waren auf der Grundlage internationaler Normen akzeptieren.

Wellen- und Gehäusewerkstoffanpassung

• Pulvermetallurgie (PM):
  • Vorteile: Geringe Kosten, gut für große Mengen.
  • Nachteile: Eine ungleichmäßige Dichte kann zu einer schlechten Drehmomentkonsistenz führen.
  • Ratschläge: Nur für Unterhaltungselektronik mit geringen Genauigkeitsanforderungen verwenden.
• Rostfreier Stahl + gehärteter Stahl:
  • Vorteile: Abriebfest, korrosionsbeständig.
  • Vorteil: Höchste Drehmomentstabilität.
  • Ratschläge: Die einzige Wahl für medizinische Geräte und Instrumente im Freien.
• Technischer Kunststoff (POM/Nylon):
  • Warnung: Während Vollkunststoff Reibscharniere Die "Kriecheigenschaften" von Kunststoff führen dazu, dass das Drehmoment innerhalb von sechs Monaten bei 0,5 Nm schnell abnimmt. Ich empfehle dringend Vermeidung von rein plastischen Reibungsstrukturen für 0,5 Nm Anwendungen.

Lebenszyklustests

Akzeptieren Sie nicht das mündliche Versprechen eines Anbieters von "langer Lebensdauer". Sie brauchen den Prüfbericht.

Empfehlung des Standard-Testprotokolls:

• Schlaganfall: Hin- und Herbewegung von 0° bis 180°.
• Häufigkeit: 10-15 Zyklen pro Minute.
• Kriterien für das Bestehen: Nach 20.000 Zyklendarf der Drehmomentabfall folgende Werte nicht überschreiten 20% des Ausgangswerts.
• Übersetzung: Ein Scharnier, das mit 0,5 Nm beginnt, darf nach jahrelangem Gebrauch (ca. 20k Zyklen) nicht unter 0,4 Nm fallen.

Salzsprühtest (Korrosion)

Für medizinische (chemische Wischtücher) und Outdoor-Geräte ist Korrosionsbeständigkeit nicht verhandelbar.

• Referenznorm: ASTM B117
• Geräte für den Innenbereich: Erfordert 24 Stunden Salzsprühnebel ohne Rotrost.
• Outdoor/Medizinisch: Wir empfehlen dringend, Folgendes zu verlangen 48 Stunden oder 96 Stunden Einhaltung der ASTM B117. Dadurch wird sichergestellt, dass die interne Welle nicht durch Rostansammlungen blockiert wird.

Checkliste für Beschaffung und Inspektion

Um eine gleichbleibende Qualität bei Großeinkäufen von 0,5 Nm Scharnieren zu gewährleisten, habe ich eine praktische Inspektionscheckliste zusammengestellt. Bitte beziehen Sie diese in Ihren Prozess der Eingangskontrolle (IQC) ein.

Beispiele für Bewertungspunkte

Vor der Genehmigung der Massenproduktion (PPAP), überprüfen Sie diese beiden Punkte:

1. Statisches vs. dynamisches Drehmoment: Drehen Sie das Scharnier mit einem Drehmomentprüfgerät. Beobachten Sie den Spitzenwert im Moment des Starts.
   • Rote Flagge: Wenn das statische Anlaufdrehmoment 0,7 Nm, das dynamische Laufdrehmoment aber nur 0,4 Nm beträgt, spürt der Benutzer ein deutliches "Klemmen" oder Ruckeln. Bei einem hochwertigen Scharnier mit 0,5 Nm sollte die Differenz zwischen diesen beiden Werten innerhalb folgender Grenzen liegen 10%.
2. Taktile Konsistenz: Wählen Sie zufällig 10 Proben aus. Drehen Sie sie mit der Hand.
   • Subjektive Prüfung: Selbst wenn sie innerhalb der Toleranz liegen, wenn sich eine sehr locker und eine andere sehr fest anfühlt, hat der Lieferant schlechte Prozesskontrolle.

Wichtige Punkte für das Lastenheft des Lieferanten (RFQ)

Geben Sie bei der Anforderung eines Angebots unbedingt diese Parameter an:

• Nenndrehmoment: 0,5 Nm ±15% (empfohlen, um die Toleranz festzuziehen).
• Lebenszyklus: >20.000 Zyklen (Zerfall <20%).
• Statisches Halten: Kein Rückprall oder Abdriften in jedem Winkel.
• Betriebstemp: -20°C bis +60°C.
• Montage: Geben Sie das Bruchdrehmoment für die Befestigungslöcher an (um zu verhindern, dass selbstschneidende Schrauben ausreißen).
• Einhaltung der Vorschriften: RoHS und REACH willfährig.

Schlussfolgerung

Zusammenfassung

Das 0,5-Nm-Drehmoment-Scharnier ist die Brücke zwischen leichter Displaytechnologie und Benutzererfahrung. Obwohl es in Bezug auf Volumen und Kosten klein ist, bestimmt seine Leistung die Zuverlässigkeit und das "Premiumgefühl" eines Handheld-Geräts. Es ist sehr anfällig für Toleranzüberschreitungen, Temperaturschwankungen und Materialqualität.

Umsetzbare Beratung

Abschließend noch ein praktischer Tipp für Ingenieure, die gerade ein Projekt durchführen:

Schneiden Sie die Formen nicht sofort aus.

Bevor Sie die Spezifikation für 0,5 Nm festlegen, bauen Sie mit SLA (3D-Druck) oder CNC einen Prototyp mit dem tatsächlichen Gewicht und Schwerpunkt. Kaufen Sie Muster von 0,4 Nm, 0,5 Nm und 0,6 Nm, um sie zu installieren und zu testen.

Meiner Erfahrung nach kann man nur durch physisches Berühren und Schütteln eines Prototyps den perfekten Wert finden, der den Bildschirm stabil hält und sich für den Benutzer angenehm anfühlt. Reservieren Sie immer mindestens einen 20% Drehmoment-Sicherheitsspanne in Ihrem Entwurf zu berücksichtigen, um zukünftige Abnutzung zu berücksichtigen.

FAQ

Q1: Wie groß ist der typische Gewichtsbereich für ein Scharnier mit 0,5 Nm?
A: Im Allgemeinen ist ein einzelnes Scharnier mit 0,5 Nm (oder ein Paar mit insgesamt 1,0 Nm) ideal für Gerätepaneele mit einem Gewicht zwischen 300 g und 600 g, wie sie in 7-Zoll- bis 10-Zoll-Tablets oder medizinischen Handhelds üblich sind.

F2: Warum springt der Bildschirm meines Geräts zurück, wenn ich ihn antippe?
A: Dies ist in der Regel auf ein unzureichendes Drehmoment zurückzuführen, um der "Fingerkraft" zu widerstehen. Für Touchscreen-Geräte empfehlen wir die "+20%-Regel": Berechnen Sie das Drehmoment, das benötigt wird, um die Schwerkraft zu halten, und fügen Sie dann 20% zusätzlichen Widerstand hinzu, um ein solides Tipperlebnis zu gewährleisten.

F3: Wie viel Drehmomenttoleranz sollte ich erwarten?
A: Der Industriestandard liegt bei ±15% bis ±20%. Bei Präzisionsanwendungen sollten Sie von Ihrem Lieferanten eine engere Toleranz (z. B. ±10%) verlangen, um eine gleichmäßige Haptik bei allen Einheiten zu gewährleisten, auch wenn dies die Kosten erhöhen kann.

F4: Können Scharniere mit 0,5 Nm bei Minusgraden funktionieren?
A: Standard-Dämpfungsfett wird bei Kälte steif und verursacht ein hohes Drehmoment (wodurch sich das Gerät schwer öffnen lässt). Wenn Ihr Gerät bei Temperaturen unter 0°C eingesetzt wird, müssen Sie in Ihrer Anfrage ein Fett für den weiten Temperaturbereich (wirksam von -20°C bis +60°C) angeben.

F5: Wie lange ist die Lebensdauer eines Reibungsscharniers?
A: Ein hochwertiges Industriescharnier sollte 20.000 Öffnungs- und Schließzyklen mit weniger als 20% Drehmomentabfall bestehen. Verlangen Sie vor der Massenproduktion immer einen Lebenszyklustestbericht.
