Scharnierbefestigungsplatten: Wenn Türrahmen verstärkt werden müssen

Man kann das perfekte Scharnier auswählen – mit der richtigen Belastbarkeit, dem richtigen Material und der richtigen Größe – und trotzdem miterleben, wie die Tür schon nach wenigen Monaten versagt. Wenn das passiert, liegt das Problem in der Regel nicht beim Scharnier. Das Problem ist vielmehr das, woran das Scharnier befestigt wurde.

Ein Scharnier leitet die Last der Tür lediglich auf den Rahmen oder die dahinterliegende Verkleidung weiter. Ist diese Befestigungsfläche zu dünn, zu weich oder nicht ausreichend abgestützt, reißen die Befestigungselemente heraus, das Metall reißt und die Tür hängt durch – ganz gleich, wie gut das Scharnier auch sein mag. Hier kommen Scharnier-Montageplatten, Verstärkungsplatten und Rahmenverstärkungen ins Spiel.

Kurzantwort: Benötigen Sie eine Montageplatte?

Sie benötigen eine Scharnierbefestigungsplatte, eine Unterlegplatte oder eine Verstärkung, wenn das Material hinter dem Scharnier den durch die Tür erzeugten Auszugskräften und Scherkräften nicht sicher standhalten kann. Eine Platte verteilt die Last auf eine größere Fläche und bietet den Befestigungselementen mehr Material zum Greifen, wodurch das Risiko des Herausziehens von Schrauben, der Dehnung von Bohrlöchern, des Ausreißens von Paneelen und des Durchhängens der Tür verringert wird.

Was die Warnzeichen bedeuten

Zustand	Was das bedeutet	Bessere Ausrichtung
Dünnes Blech mit einer schweren oder breiten Tür	Befestigungslöcher können sich ausdehnen oder reißen	Trägerplatte oder geschweißte Verstärkung anbringen
Die Schrauben greifen nur in ein oder zwei Gewindegänge ein.	Der Halt der Befestigungselemente ist zu schwach	Steigern Sie den Halt durch eine Platte, einen Einsatz oder eine dickere Konstruktion
Weichholz, MDF, Kunststoff oder Verbundwerkstoff	Gewinde können das Material abstreifen oder zerdrücken	Verwenden Sie eine Trägerplatte, einen Einsatz oder ein Bauteil
Löcher, die bereits zu Ovalen gedehnt wurden	Die Befestigungsfläche ist bereits überlastet	Reparatur mit einer Verstärkung, die bis zum intakten Material reicht
Die Verkleidung gibt nach, wenn sich die Tür bewegt	Die Last wird nicht auf den Rahmen übertragen.	Hinter dem Scharnier eine Verstärkung anbringen
Das Scharnier ist befestigt, aber die Tür hängt immer noch durch	Das Substrat kann schwächer sein als das Scharnier.	Prüfen Sie den gesamten Lastpfad, nicht nur die Nennbelastung des Scharniers.

Praktische Erkenntnis: Wenn das Scharnier zwar stabil genug ist, die Befestigungsfläche jedoch nicht, hilft auch ein stabileres Scharnier nicht, um den Defekt zu beheben. Das schwächste Glied muss verstärkt werden.

Warum die Befestigungsfläche vor dem Scharnier versagt

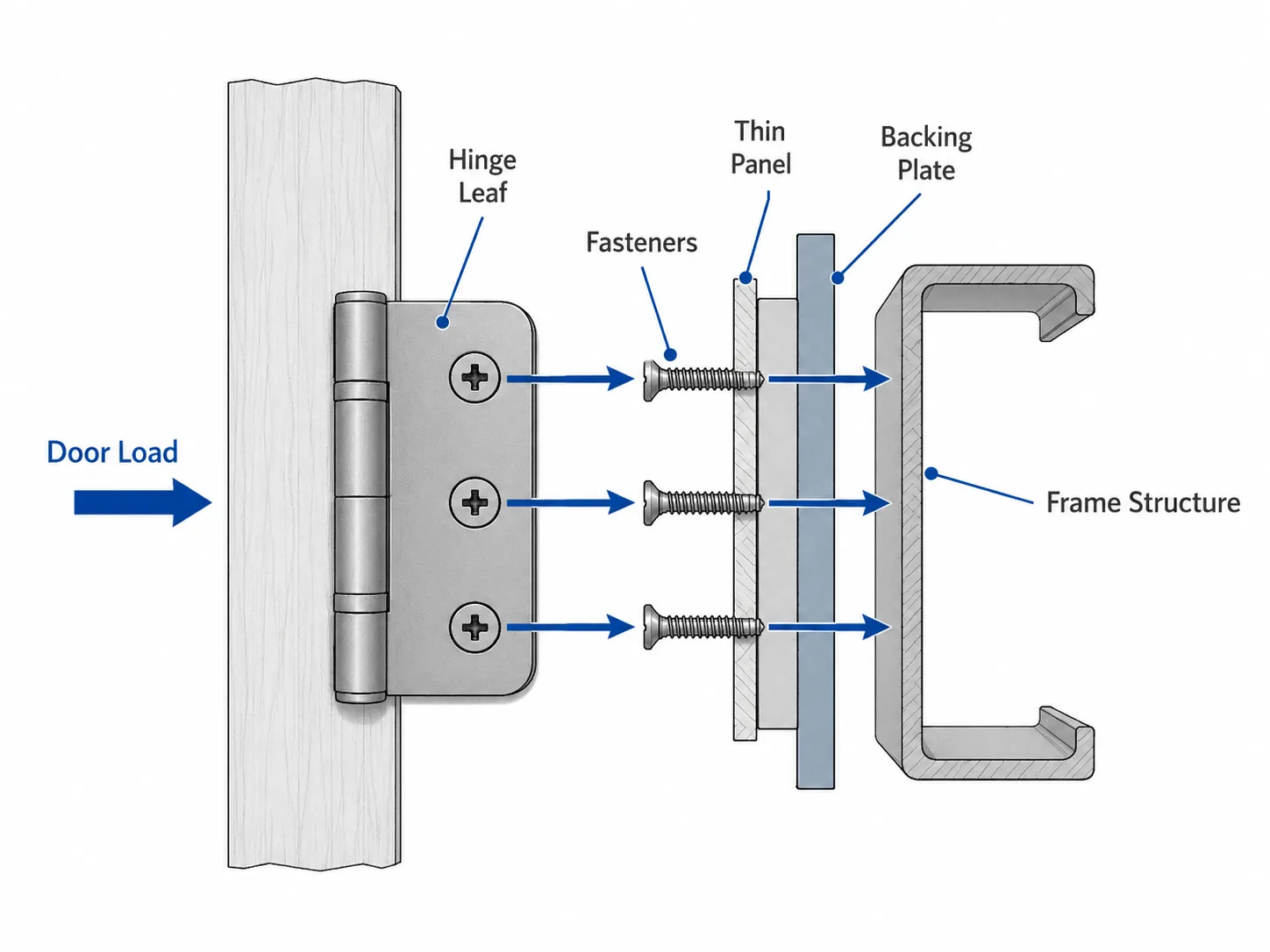

Ein Scharnier hält eine Tür nicht von selbst. Es fungiert als Brücke, die das Gewicht der Tür auf den Rahmen, die Verkleidung oder die dahinterliegende Konstruktion überträgt. Die schwächste Stelle in diesem Lastpfad versagt als Erstes. Bei vielen Industrietüren, Geräteabdeckungen und Gehäuseverkleidungen ist dieser Schwachpunkt nicht der Scharnierkörper selbst, sondern der kleine Materialbereich um jedes Befestigungselement herum.

Der Grund dafür ist die Lastkonzentration. Das Gewicht der Tür versucht, die oberen Scharnierbefestigungen aus ihren Bohrlöchern zu ziehen. Die Türbreite verstärkt die Hebelwirkung. Wiederholtes Öffnen und Schließen, Vibrationen oder Stöße verstärken die Bewegung zusätzlich. Bei einem starren Stahlrahmen kann das umgebende Material diese Belastung in der Regel aufnehmen. Bei dünnem Blech, weichen Verbundwerkstoffen oder nicht abgestützten Platten kann sich das Material im Bereich der Schraubenlöcher verformen, bevor das Scharnier seine Nennbelastungsgrenze erreicht.

Häufige Fehlerarten bei der Montage

Aus diesem Grund sollten die Auswahl des Scharniers und die Konstruktion der Befestigung gemeinsam geprüft werden. Die Belastung, die Sie für das Scharnier berechnen, ist auch die Belastung, der die Befestigungsfläche standhalten muss. Wenn Sie bereits ein Auswahlhilfe für Schwerlastscharniere Um die Belastung der Tür abzuschätzen, stellt sich als Nächstes die Frage, ob der Rahmen hinter dem Scharnier diese Belastung tatsächlich tragen kann.

Anzeichen dafür, dass ein Rahmen oder eine Platte verstärkt werden muss

Einige Warnzeichen zeigen sich bereits in der Konstruktionsphase. Andere treten erst nach der Installation in Form von frühen Ausfällen im Einsatz auf. In beiden Fällen deuten sie auf dasselbe Problem hin: Die Befestigungsfläche des Scharniers ist für sich genommen nicht stabil genug.

Bei B2B-Projekten sollten diese Überprüfungen vor dem ersten Serienauftrag erfolgen. Ist die Befestigungsfläche nicht ausreichend stabil, ist es kostengünstiger, bereits in der Konstruktionsphase eine Verstärkungsplatte einzubauen, als beschädigte Platten nach der Auslieferung des Produkts zu reparieren.

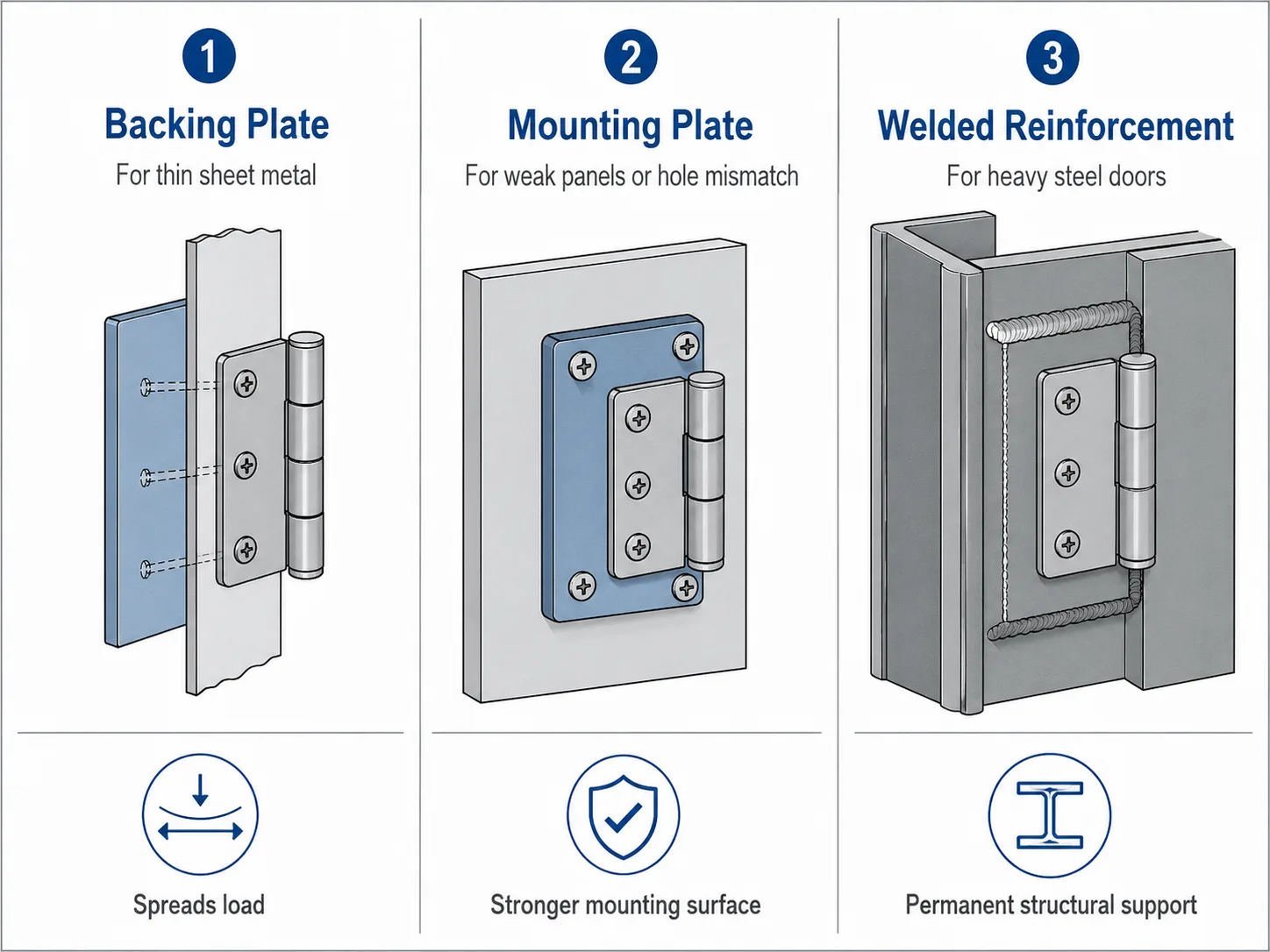

Verstärkungsoptionen nach Ausfallrisiko

Es gibt verschiedene Möglichkeiten, eine Scharnierbefestigung zu verstärken. Die richtige Wahl hängt vom Untergrund, der Türlast, dem verfügbaren Platz und davon ab, ob die Verbindung funktionsfähig bleiben muss.

Das Prinzip ist in jedem Fall dasselbe: Die konzentrierte Belastung durch die Befestigungselemente soll auf eine größere Materialfläche verteilt werden, und die Befestigungselemente sollen einen festen Halt finden. Ob diese Lösung verschraubt, verschweißt oder in den Rahmen integriert ist, hängt von der Türkonstruktion ab. Die Vor- und Nachteile von verschraubten und verschweißten Befestigungen werden in unserem Leitfaden zu Anschweiß- vs. Anschraubscharniere.

Anpassung des Klebemittels an den Untergrund

Der Untergrund spielt eine Rolle, da jedes Material auf andere Weise versagt. Ein guter Verstärkungsplan sollte auf die Versagensart des Materials abgestimmt sein und nicht nur auf die Größe des Gelenks.

Substrat	Häufige Fehler	Bessere Lösung
Dünnes Blech	Lochdehnung, Ausreißen, Plattenbiegung	Stützplatte oder angeschweißte Verstärkung hinter dem Scharnier
Stahlrahmen	Lokale Verformung unter hoher Türbelastung	Geschweißtes Blech, Verstärkungswinkel oder verstärkter Befestigungsbereich für Scharniere
Holz oder MDF	Gewindeausreißen, Gewindespalten, Lösen von Schrauben	Tragkonstruktion, größere Platte, Durchgangsschrauben oder Einsätze
Dünnes Aluminium	Dehnung des Lochs und Gewindeabriss	Trägerplatte, Gewindeeinsatz oder dickere Befestigungsunterlage
Kunststoff oder Verbundwerkstoff	Quetschungen, Risse oder Kriechen im Bereich von Befestigungselementen	Trägerplatte, Formteil, Lastverteilungsscheibe oder inneres Rahmenelement
Dämmplatte oder Sandwichplatte	Hautablösung, lokale Quetschungen, unzureichender Halt des Befestigungselements	Durchgeschraubte Platte, innere Verstärkung oder struktureller Einsatz

Dünnes Blech ist bei Industriegehäusen und -schränken der häufigste Fall. Eine Stützplatte an der Innenseite ermöglicht es, dass die Befestigungselemente das Scharnier und die Platte zusammen mit der dazwischenliegenden dünnen Blechschicht festklemmen. Dadurch wird die Auszugskraft über die gesamte Platte verteilt, anstatt sie an den Rändern der einzelnen Bohrlöcher zu konzentrieren.

Holz, MDF und einige Verbundwerkstoffe versagen auf unterschiedliche Weise. Sie reißen in der Regel nicht wie dünnes Metall, sondern werden im Bereich des Schraubengewindes zerdrückt, abgeschält oder gespalten. In solchen Fällen besteht das Ziel darin, die Belastung des Befestigungselements auf ein stabileres Bauteil zu übertragen, beispielsweise auf eine innere Rahmenleiste, eine tragende Unterkonstruktion, einen Gewindeeinsatz oder eine größere Platte.

Bei Aluminium-, Kunststoff- und Verbundplatten spielt auch die Materialverträglichkeit eine Rolle. Die Platte, das Scharnier und die Befestigungselemente sollten so ausgewählt werden, dass sie in der Betriebsumgebung keine vermeidbare galvanische Korrosion oder ein langfristiges Lösen der Verbindung verursachen.

Festlegen einer Scharnierbefestigungsplatte

Sobald eine Verstärkung erforderlich ist, wird die Platte selbst Teil der Scharnierspezifikation. Eine zu kleine, zu dünne oder schlecht befestigte Platte löst das Problem nicht. Prüfen Sie diese Details, bevor Sie das Teil bestellen oder fertigen lassen.

Behandeln Sie die Montageplatte nicht als Nebensache. Eine Montageplatte verändert die Fugendicke, die Länge der Befestigungselemente, die Position der Scharniere und manchmal auch die Ausrichtung der Dichtung oder des Verschlusses. Diese Details sollten vor der Produktion überprüft werden, insbesondere bei abgedichteten Gehäusen, schweren Zugangstüren und OEM-Geräteblenden.

Was ist einem Lieferanten im Rahmen einer Montageüberprüfung zu übermitteln?

Der beste Zeitpunkt, um ein Befestigungsproblem zu lösen, ist vor der Herstellung des Scharniers – und nicht erst, wenn sich die erste Tür am Fließband löst. Ein kompetenter Scharnierlieferant kann eine Unterlegplatte, ein anderes Lochbild, ein dickeres Scharnierblatt oder ein Scharnier empfehlen, das die Last verteilt – allerdings nur, wenn die Befestigungsfläche Teil der Angebotsanfrage ist.

Anhand dieser Angaben kann ein Lieferant die gesamte Verbindung prüfen, anstatt nur das Scharnier isoliert zu bewerten. Dies ist besonders wichtig bei Schränken mit dünnen Paneelen, Türen für schwere Geräte, Wartungsklappen und allen maßgefertigten Türen, bei denen die Befestigungsfläche kein starrer Rahmen ist.

Überprüfen Sie die Befestigungsmöglichkeiten vor der Bestellung

Ein Scharnier, eine Montageplatte, ein Befestigungselement und ein Rahmen sollten als ein System betrachtet werden. Ist ein Teil dieses Systems schwächer als die übrigen, versagt die Tür an dieser Schwachstelle. Eine Verstärkung ist nicht bei jedem Projekt erforderlich, sollte jedoch immer dann in Betracht gezogen werden, wenn die Tür schwer oder breit ist, häufig benutzt wird, an dünnem Material befestigt ist oder Vibrationen oder Witterungseinflüssen im Außenbereich standhalten muss.
