Befestigungslochmuster für Scharniere: Vor der Bestellung überprüfen
Ein OEM-Käufer bestellt eine Charge Scharniere, die perfekt zum Katalogfoto passen – richtige Größe, richtige Belastbarkeit, richtige Oberfläche. Die Teile treffen ein, die Fertigungslinie läuft an, und keines davon passt zu den bereits in der Tür vorhandenen Bohrungen. Das Scharnier ist korrekt, das Lochbild jedoch nicht. Nun liegt die gesamte Charge still und wartet auf neu gebohrte Türblätter oder neu gefertigte Scharniere, und ein kleines Detail, das niemand überprüft hat, ist zu einem Terminproblem geworden.
Abweichungen beim Lochbild gehören zu den häufigsten und am leichtesten vermeidbaren Beschaffungsfehlern bei industriellen Scharnieren. Dieser Leitfaden erläutert, was ein OEM-Einkäufer vor der Bestellung hinsichtlich des Befestigungslochmusters eines Scharniers überprüfen sollte – den Abstand, den Durchmesser, die Lochart und die Toleranz, die darüber entscheiden, ob das Teil tatsächlich montiert werden kann – und wie er dies kommunizieren sollte, damit der Lieferant auf Anhieb das richtige Produkt herstellt.
Zusammenfassung: Was Sie vor der Bestellung überprüfen sollten
Bevor Sie ein Scharnier bestellen, sollten Sie fünf Angaben zum Befestigungslochbild überprüfen: den Lochabstand (den Abstand zwischen den Lochmitten), den Lochdurchmesser, die Lochart (rund, geschlitzt, versenkt oder mit Gewinde), das Befestigungsmuster und die Ausrichtung sowie die Toleranz für alle oben genannten Angaben. Messen Sie bei einem Austausch das vorhandene Lochbild, anstatt davon auszugehen, dass es mit einem Katalogteil übereinstimmt.
Am sichersten lässt sich all dies anhand einer Maßzeichnung oder eines Musters vermitteln. Ein Foto allein reicht selten aus, da es nicht die genauen Abstände und Toleranzen angibt, an die sich der Lieferant halten muss.
Warum Lochmuster so viele Bestellfehler verursachen
Das Lochbild eines Scharniers wird leicht übersehen, da es nicht zu den wichtigsten technischen Daten gehört. Käufer konzentrieren sich auf die Belastbarkeit, das Material und die Größe – also die Angaben in der Produktbezeichnung – und gehen davon aus, dass die Löcher „einfach passen“ werden. Doch das Lochbild ist das, was das Scharnier physisch mit der Tür verbindet, und im Gegensatz zur Tragfähigkeit muss es exakt zu einem vorhandenen Lochbild passen und nicht nur eine Mindestanforderung erfüllen.
Zwei Scharniere können dieselbe Flügelgröße, Tragfähigkeit und Oberflächenausführung aufweisen und dennoch völlig unterschiedliche Lochabstände, Lochdurchmesser oder Lochtypen haben. Wenn dieser Unterschied erst nach Erhalt der Teile festgestellt wird, sind alle Optionen kostspielig: die Türen neu bohren, die Scharniere neu anfertigen oder Adapterplatten anbringen. Durch die Überprüfung des Bohrbilds vor der Bestellung lassen sich alle drei Probleme vermeiden.
Die fünf zu überprüfenden Parameter
Eine vollständige Spezifikation des Lochmusters lässt sich auf fünf Parameter reduzieren. Fehlt auch nur einer davon, lassen sich die Teile möglicherweise nicht miteinander verschrauben, selbst wenn das Scharnier an sich korrekt ist.
1. Lochabstand
Der Mittenabstand zwischen den Löchern, manchmal auch als „Pitch“ bezeichnet. Dies ist die häufigste Abweichung und muss exakt mit dem vorhandenen Muster übereinstimmen.
2. Lochdurchmesser
Die Größe jedes Lochs bestimmt, welches Befestigungselement maximal hindurchpasst. Ein Loch, das eine Nummer zu klein ist, zwingt zur Verwendung eines Befestigungselements, das für die jeweilige Belastung zu klein ist.
3. Lochtyp
Rund, geschlitzt, versenkt oder mit Gewinde. Jede Ausführung verhält sich bei der Montage anders, und die Wahl des falschen Typs kann beeinflussen, wie das Befestigungselement sitzt und ob eine Nachjustierung möglich ist.
4. Muster und Ausrichtung
Die Anzahl der Löcher, ihre Anordnung auf dem Blatt und ihre Ausrichtung relativ zum Drehpunkt. Ein gespiegeltes oder gedrehtes Muster passt auch bei korrektem Abstand nicht zusammen.
5. Toleranz
Die zulässige Abweichung bei Abstand und Durchmesser. Bei dichten Lochmustern mit vielen Befestigungselementen sind engere Toleranzen erforderlich, da sich sonst kleine Fehler summieren, bis das letzte Loch nicht mehr passt.
Die Regel
Bestätige alle fünf als Set. Ein Muster, bei dem vier richtig und eine falsch sind, passt dennoch nicht zusammen.

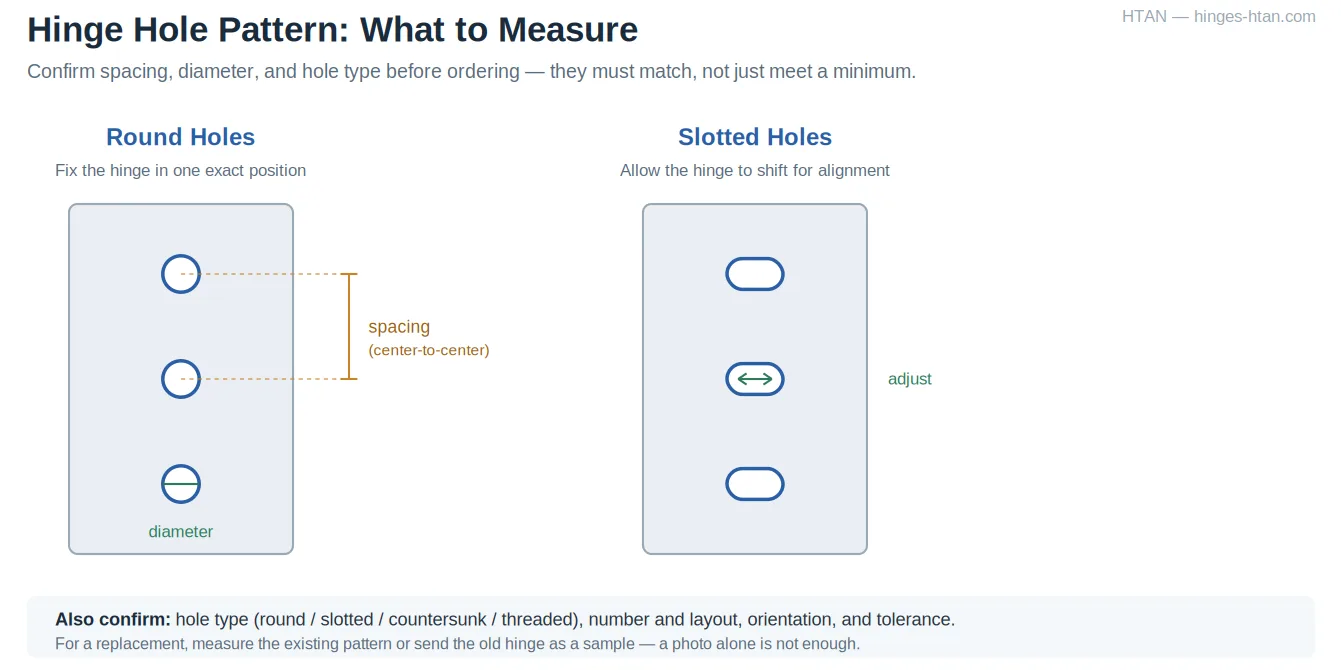

Runde Löcher vs. Langlöcher: Wann welche Variante sinnvoll ist
Der Lochtyp verdient besondere Beachtung, da er die Einsatzmöglichkeiten des Scharniers bei der Montage beeinflusst. Der wichtigste Unterschied besteht zwischen runden und geschlitzten Löchern, und die Wahl des richtigen Typs kann eine mühsame Montage zu einer einfachen machen.
| Lochtyp | Funktionsweise | Am besten für |
|---|---|---|
| Runde Löcher | Befestigen Sie das Scharnier in einer genau festgelegten Position | Präzise, wiederholbare Position, bei der das Muster bekannt und festgelegt ist |
| Schlitzlöcher / ovale Löcher | Lassen Sie das Scharnier während der Montage zur Ausrichtung etwas nachgeben. | Anpassung von Fugenbreite und Ausrichtung oder Ausgleich kleiner Musterunterschiede |
| Senkbohrungen | Der Kopf des Befestigungselements sollte bündig mit dem Flügel abschließen | Bündige Oberflächen, Abstände und Optik |
| Gewindebohrungen | Eine Schraube direkt aufnehmen, ohne dass sich dahinter eine Mutter befindet | Blindmontage, bei der die Rückseite der Platte nicht zugänglich ist |
Schlitzbohrungen sollten ausdrücklich erwähnt werden, da sie die praktische Lösung sind, wenn die Maße zwar nahe beieinander liegen, aber nicht exakt übereinstimmen, oder wenn die Tür bei der Montage angepasst werden muss. Runde Löcher ermöglichen eine präzise, wiederholbare Positionierung; Langlöcher bieten einen Spielraum zum Ausrichten der Tür. Wenn Sie wissen, welche Sie benötigen – und dies dem Lieferanten mitteilen –, vermeiden Sie, dass Sie ein Scharnier erhalten, das die Tür an der falschen Stelle befestigt.
Anpassen der Bohrlöcher an einem Ersatzscharnier
Beim Austausch eines vorhandenen Scharniers treten am häufigsten Fehler beim Lochbild auf, da das neue Teil zu den bereits in der Tür vorhandenen Löchern passen muss. Hier gilt eine einfache Regel: Messen, nicht vermuten. Ein Scharnier, das im Katalog identisch aussieht, kann einen anderen Abstand oder eine andere Lochgröße aufweisen, was sich erst dann zeigt, wenn es sich nicht anschrauben lässt.
- Abstand von Mitte zu Mitte messen zwischen den Löchern, nicht von Kante zu Kante, da die Abstände zwischen den Kanten je nach Lochgröße variieren.
- Den Lochdurchmesser messen direkt und achten Sie darauf, ob die Löcher rund, lang oder versenkt sind.
- Das gesamte Muster aufzeichnen — wie viele Löcher es gibt, wie sie angeordnet sind und in welche Richtung das Blatt im Verhältnis zum Drehpunkt zeigt.
- Fotografiere das alte Scharnier neben einem Lineal als Reserve, aber übermitteln Sie die gemessenen Maße als primäre Referenz.
- Schicken Sie das alte Scharnier als Muster mit soweit möglich – das ist der zuverlässigste Weg, um eine Übereinstimmung zu gewährleisten.
Sobald die Löcher übereinstimmen, besteht der zweite Schritt für eine dauerhafte Reparatur darin, sicherzustellen, dass die Fläche dahinter die Last tragen kann. Wie das geht, erfahren Sie in unserem Leitfaden zu Scharnierbefestigungsplatten und Rahmenverstärkung behandelt ausführlich.
Was man einem Lieferanten schicken sollte, damit das Schnittmuster stimmt
Der Unterschied zwischen einem Scharnier, das genau passt, und einem, das falsch geliefert wird, hängt in der Regel davon ab, was der Käufer in der Angebotsphase übermittelt hat. Ein kompetenter Lieferant kann ein Muster präzise nachbilden, allerdings nur auf der Grundlage genauer Angaben.
Checkliste für die Angebotsanfrage zu Lochmustern
- Lochabstand (Mitte zu Mitte)
- Lochdurchmesser
- Bohrungsart (rund / geschlitzt / versenkt / mit Gewinde)
- Anzahl und Anordnung der Löcher
- Ausrichtung relativ zum Drehpunkt
- Toleranzen bei Abstand und Durchmesser
- Eine Maßzeichnung oder eine CAD-Datei
- Ein Muster oder ein Foto des vorhandenen Scharniers
Eine Maßzeichnung ist die anschaulichste Art, ein Muster zu vermitteln; ein physisches Muster ist die zuverlässigste. Ein Foto ist zwar hilfreich, sollte aber nicht die einzige Referenz sein, da es keine genauen Abstände oder Toleranzen wiedergeben kann. Mit einer Zeichnung oder einem Muster in der Hand kann ein Lieferant die Übereinstimmung bestätigen, bevor er auch nur ein einziges Teil zuschneidet. Wenn Sie ein Scharnier nach einem bestehenden Muster spezifizieren, können Sie Senden Sie Ihre Zeichnung oder Ihr Muster bitte hierhin um vor der Bestellung zu prüfen, ob das Produkt passt.
Überprüfen Sie das Muster, bevor Sie es festlegen
Das Lochmuster ist ein kleines Detail, das einen Fertigungsprozess jedoch in erheblichem Maße verzögern kann. Es taucht nicht im Produkttitel auf, muss exakt übereinstimmen und nicht nur Mindestanforderungen erfüllen, und es wird zu spät entdeckt, wenn niemand es überprüft. Wird das Lochmuster als Teil der Spezifikation behandelt – Abstand, Durchmesser, Art, Anordnung und Toleranz, vermittelt durch Zeichnung oder Muster –, wird aus einem häufigen Bestellfehler kein Problem mehr. Einen umfassenderen Überblick darüber, wie Sie beurteilen können, ob ein Lieferant dieses Lochmuster zuverlässig einhalten kann, finden Sie in unserem Leitfaden zu Wie man einen Anbieter von Industrie-Scharnieren bewertet behandelt die technischen und qualitätsbezogenen Anhaltspunkte, auf die man achten sollte.
FAQs
Was ist ein Scharnierlochmuster?
Ein Scharnierlochbild bezeichnet die Anordnung der Befestigungslöcher am Scharnierblatt – den Abstand zwischen ihnen, ihren Durchmesser, ihre Art (rund, geschlitzt, versenkt oder mit Gewinde), die Anzahl und Anordnung der Löcher sowie ihre Ausrichtung relativ zum Drehpunkt. Es stellt die physische Verbindung zwischen dem Scharnier und der Tür her und muss – anders als die Tragfähigkeit – exakt mit einem vorhandenen Muster übereinstimmen und nicht nur eine Mindestanforderung erfüllen.
Wie messe ich das Lochbild eines vorhandenen Scharniers?
Messen Sie den Abstand von Mitte zu Mitte zwischen den Löchern und nicht von Kante zu Kante, da sich die Kantenabstände je nach Lochgröße ändern. Messen Sie den Lochdurchmesser direkt und notieren Sie, ob es sich um runde, geschlitzte oder versenkte Löcher handelt. Notieren Sie, wie viele Löcher vorhanden sind, wie sie angeordnet sind und in welche Richtung der Flügel relativ zum Drehpunkt zeigt. Fotografieren Sie das alte Scharnier neben einem Lineal als Sicherungskopie, senden Sie jedoch die gemessenen Maße als primäre Referenz und, wenn möglich, das alte Scharnier als Muster mit.
Was ist der Unterschied zwischen runden und geschlitzten Befestigungslöchern?
Runde Löcher fixieren das Scharnier in einer exakten Position, was am besten geeignet ist, wenn das Muster bekannt und wiederholbar ist. Schlitz- oder ovale Löcher ermöglichen eine leichte Verschiebung des Scharniers während der Montage, was dabei hilft, den Türspalt und die Ausrichtung der Tür anzupassen oder kleine Abweichungen zwischen den Mustern auszugleichen. Wenn ein Muster zwar ähnlich, aber nicht exakt ist oder die Tür bei der Montage angepasst werden muss, sind Schlitzlöcher oft die praktische Lösung; wenn hingegen eine präzise, wiederholbare Positionierung erforderlich ist, sind runde Löcher besser geeignet.
Warum weisen zwei Scharniere gleicher Größe unterschiedliche Lochmuster auf?
Denn das Lochbild ist eine von der Blattgröße, der Tragfähigkeit und der Oberflächenbeschaffenheit unabhängige Spezifikation. Zwei Scharniere können all diese Eigenschaften gemeinsam haben und sich dennoch hinsichtlich Lochabstand, Lochdurchmesser oder Lochtyp unterscheiden, da verschiedene Hersteller und Modelle ihre Löcher unterschiedlich anordnen. Aus diesem Grund muss das Lochbild vor der Bestellung gesondert überprüft werden und darf nicht einfach aus den Gesamtabmessungen abgeleitet werden.
Was muss ich einem Lieferanten schicken, damit er ein Lochmuster anpassen kann?
Geben Sie den Lochabstand (gemessen von Mitte zu Mitte), den Lochdurchmesser, die Art der Löcher, die Anzahl und Anordnung der Löcher, die Ausrichtung relativ zum Drehpunkt sowie die Toleranzen für Abstand und Durchmesser an. Am übersichtlichsten ist eine bemaßte Zeichnung oder eine CAD-Datei, am zuverlässigsten ist jedoch ein physisches Muster des vorhandenen Scharniers. Ein Foto ist zwar hilfreich, sollte aber nicht als einzige Referenz dienen, da es keine genauen Abstände oder Toleranzen wiedergeben kann.
