Patrones de orificios de montaje de bisagras: compruébalos antes de realizar el pedido

Por qué los patrones de agujeros provocan tantos errores en los pedidos

Es fácil pasar por alto la disposición de los orificios de una bisagra, ya que no es una especificación destacada. Los compradores se centran en la capacidad de carga, el material y el tamaño —los elementos que aparecen en el nombre del producto— y dan por sentado que los orificios «encajarán sin más». Pero la disposición de los orificios es lo que conecta físicamente la bisagra a la puerta y, a diferencia de la capacidad de carga, debe coincidir exactamente con la disposición existente, no solo cumplir un mínimo.

Dos bisagras pueden tener el mismo tamaño de hoja, la misma capacidad de carga y el mismo acabado, y aun así presentar una separación entre orificios, diámetros de orificio o tipos de orificio completamente diferentes. Cuando esa diferencia se descubre tras la recepción de las piezas, todas las opciones resultan costosas: volver a taladrar las puertas, volver a fabricar las bisagras o añadir placas adaptadoras. Confirmar el patrón antes de realizar el pedido evita estas tres opciones.

Los cinco parámetros que hay que confirmar

Una especificación completa del patrón de orificios se reduce a cinco parámetros. Si falta alguno de ellos, es posible que las piezas no encajen, aunque la bisagra en sí sea correcta.

Agujeros redondos frente a agujeros ranurados: cuándo es importante cada uno

El tipo de orificio merece una atención especial, ya que determina las posibilidades de la bisagra durante el montaje. La distinción más importante es entre orificios redondos y ranurados, y elegir el adecuado puede convertir una instalación complicada en una sencilla.

Tipo de orificio	Para qué sirve	Lo mejor para
Agujeros redondos	Fija la bisagra en una posición exacta	Ubicación precisa y repetible en la que el patrón es conocido y fijo
Agujeros ranurados / ovalados	Deja que la bisagra se desplace para ajustarla durante la instalación	Ajustar el juego y la alineación, o compensar pequeñas diferencias en los patrones
Agujeros avellanados	La cabeza del tornillo debe quedar a ras de la hoja.	Superficies a ras, holguras y aspecto
Orificios roscados	Aceptar un perno directamente sin una tuerca detrás	Montaje oculto en el que no se puede acceder a la parte trasera del panel

Merece la pena mencionar específicamente los orificios ranurados, ya que son la solución práctica cuando el patrón se aproxima pero no coincide exactamente, o cuando es necesario ajustar la puerta durante la instalación. Los orificios redondos permiten una ubicación precisa y repetible; los orificios ranurados ofrecen un margen para alinear la puerta. Saber cuál necesitas —e indicárselo al proveedor— evita que te entreguen una bisagra que fije la puerta en el lugar equivocado.

Cómo hacer coincidir los agujeros de una bisagra de recambio

La sustitución de una bisagra ya instalada es donde más se producen errores en la disposición de los orificios, ya que la pieza nueva tiene que encajar con los orificios que ya hay en la puerta. En este caso, la regla es sencilla: mide, no des nada por sentado. Una bisagra que parezca idéntica en un catálogo puede tener una separación o un tamaño de orificio diferente, lo cual solo se aprecia cuando no se puede atornillar.

• Mide de centro a centro entre los agujeros, no de borde a borde, ya que las distancias entre bordes varían en función del tamaño de los agujeros.
• Mide el diámetro del orificio directamente, y fíjate en si los agujeros son redondos, alargados o avellanados.
• Anota el patrón completo — el número de agujeros, su disposición y la orientación de la hoja con respecto al pivote.
• Haz una foto de la bisagra vieja junto a una regla como referencia secundaria, pero envía las medidas obtenidas como referencia principal.
• Envía la bisagra antigua como muestra siempre que sea posible: es la forma más fiable de garantizar que coincidan.

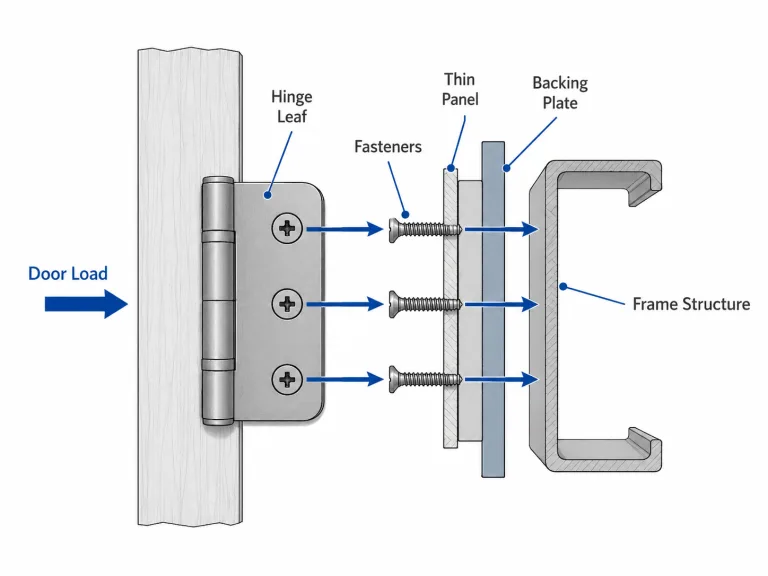

Una vez que los agujeros coincidan, la otra parte de una sustitución duradera consiste en asegurarse de que la superficie que hay detrás de ellos pueda soportar la carga, tal y como explica nuestra guía sobre placas de fijación de bisagras y refuerzo del marco trata en detalle.

Qué hay que enviar a un proveedor para que el patrón quede bien

La diferencia entre una bisagra que se atornilla directamente hacia arriba y otra que viene mal montada suele deberse a lo que el comprador envió en la fase de presupuesto. Un proveedor competente puede reproducir un modelo con precisión, pero solo si dispone de información precisa.

Un plano acotado es la forma más clara de comunicar un patrón; una muestra física es la más fiable. Una foto ayuda, pero no debería ser la única referencia, ya que no puede reflejar el espaciado exacto ni las tolerancias. Con un plano o una muestra en la mano, un proveedor puede confirmar que se ajusta a las especificaciones antes de cortar una sola pieza. Si estás especificando una bisagra según un patrón ya existente, puedes Envía aquí tu dibujo o muestra para comprobar que el producto es el adecuado antes de realizar el pedido.

Comprueba el patrón antes de dar el paso

La disposición de los orificios es un pequeño detalle con una capacidad desmesurada para retrasar una producción. No aparece en la denominación del producto, debe coincidir exactamente en lugar de cumplir un mínimo, y se descubre demasiado tarde si nadie la confirma. Tratar la disposición de los orificios como parte de las especificaciones —espaciado, diámetro, tipo, disposición y tolerancia, comunicados mediante un plano o una muestra— convierte un error habitual en los pedidos en algo sin importancia. Para tener una visión más amplia a la hora de evaluar si un proveedor puede cumplir con esa disposición de forma fiable, nuestra guía sobre Cómo evaluar a un proveedor de bisagras industriales aborda los indicadores de ingeniería y calidad a los que hay que prestar atención.
