Puerta de armario exterior larga Sag: Cuando las bisagras continuas ayudan

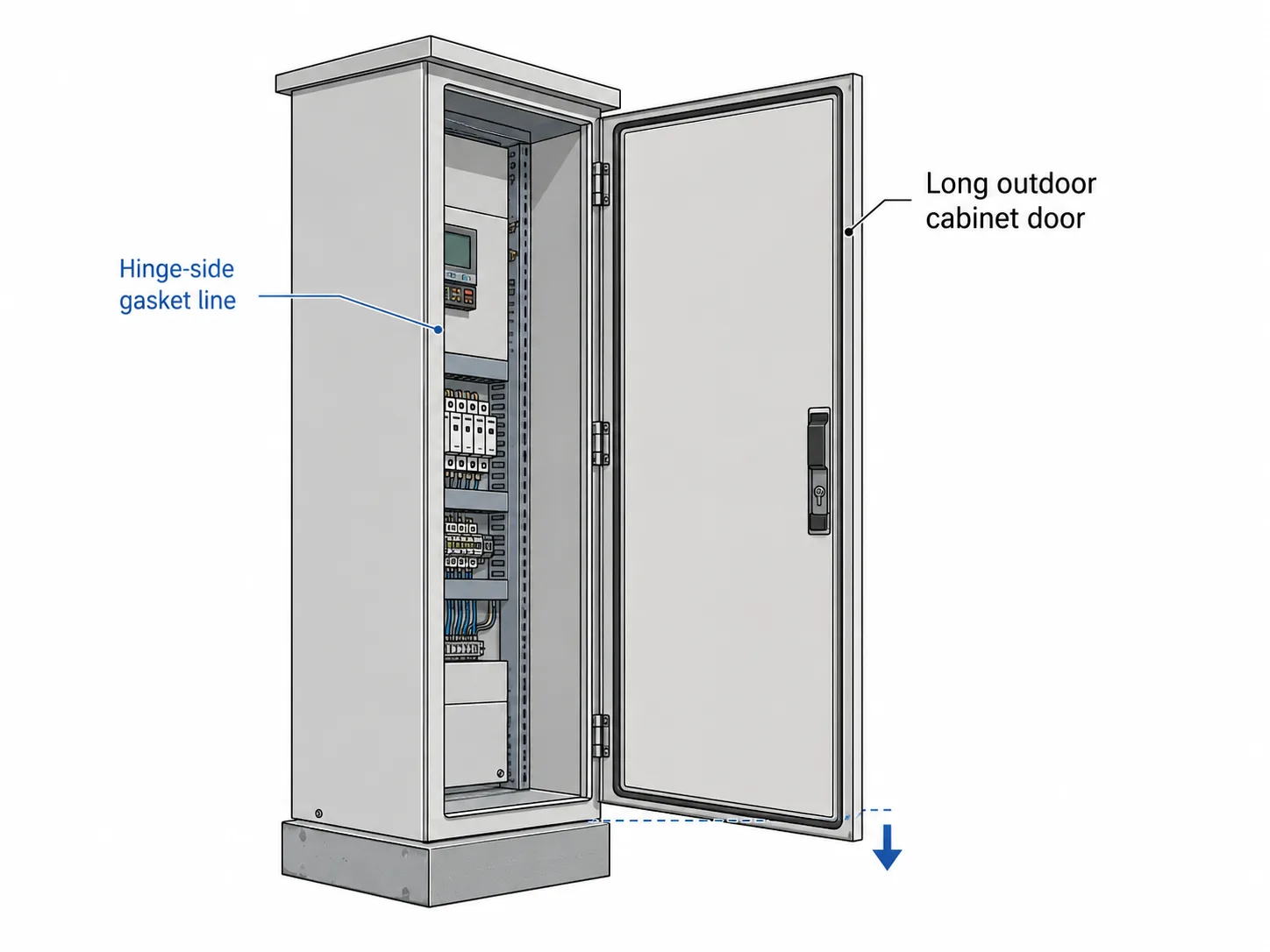

Una puerta de armario exterior larga puede parecer aceptable después de la instalación, pero el problema suele aparecer más tarde. La esquina del pestillo empieza a caerse. Es necesario levantar la puerta antes de cerrarla. La junta ya no asienta uniformemente a lo largo del marco. Después de la lluvia, el polvo o la condensación, los técnicos pueden encontrar huellas de agua cerca del marco inferior o corrosión alrededor del lado de la bisagra.

Al principio, el problema puede parecer un problema de junta o de ajuste del pestillo. En muchos casos, la causa es en realidad el hundimiento de la puerta. En el caso de las puertas largas de armarios de exterior, el pandeo es más que un problema estético. Puede afectar al sellado, la protección contra la corrosión, el mantenimiento sobre el terreno, la seguridad de los técnicos y la capacidad del armario para mantener el nivel de protección previsto.

En este artículo se explica cuándo las bisagras continuas pueden ayudar a reducir puerta de armario exterior largay qué deben confirmar los equipos de diseño de OEM, los especificadores de armarios y los compradores de mantenimiento antes de aprobar un cambio de bisagra.

Esta no es una comparación general entre bisagras continuas y bisagras a tope. Se trata de una guía centrada en los problemas de las puertas largas de armarios de exterior en las que el pandeo afecta a la compresión de la junta, la alineación del pestillo y la fiabilidad del servicio a largo plazo.

Por qué las puertas largas de los armarios exteriores Sag

Las puertas de armario largas hacen más palanca que los paneles de acceso cortos. Incluso cuando el peso de la puerta parece manejable sobre el papel, la combinación de la altura de la puerta, la anchura de la puerta, la compresión de la junta, la carga del viento, la vibración y el acceso de servicio repetido puede crear movimiento del lado de la bisagra con el tiempo.

El problema no suele estar causado por un único factor. A menudo se desarrolla a partir de una cadena de pequeños problemas:

• La línea de bisagras soporta el peso de la puerta en puntos de apoyo limitados.
• El desgaste del pasador o la holgura del muñón aumentan tras aperturas repetidas.
• Las fijaciones se aflojan o los orificios de montaje empiezan a alargarse.
• El revestimiento o el marco de la puerta se flexionan bajo cargas cíclicas.
• La esquina del lado del pestillo cae ligeramente.
• La junta ya no se comprime uniformemente a lo largo del perímetro.
• El agua, el polvo o el aire húmedo entran por la zona debilitada de la junta.

Una vez que la puerta comienza a caer, la sustitución de la junta por sí sola puede no resolver el problema. La nueva junta puede comprimirse correctamente durante un breve periodo de tiempo, pero si la línea de la bisagra continúa moviéndose, la brecha de sellado puede volver a producirse.

Para los proyectos que aún no se deciden entre las bisagras a tope con carga puntual y un diseño de bisagra completa, el bisagras continuas vs bisagras a tope guía de distribución de cargas antes de decidir el tipo de bisagra. Esta página asume que la decisión se inclina hacia una bisagra continua y se centra en si realmente solucionará la comba.

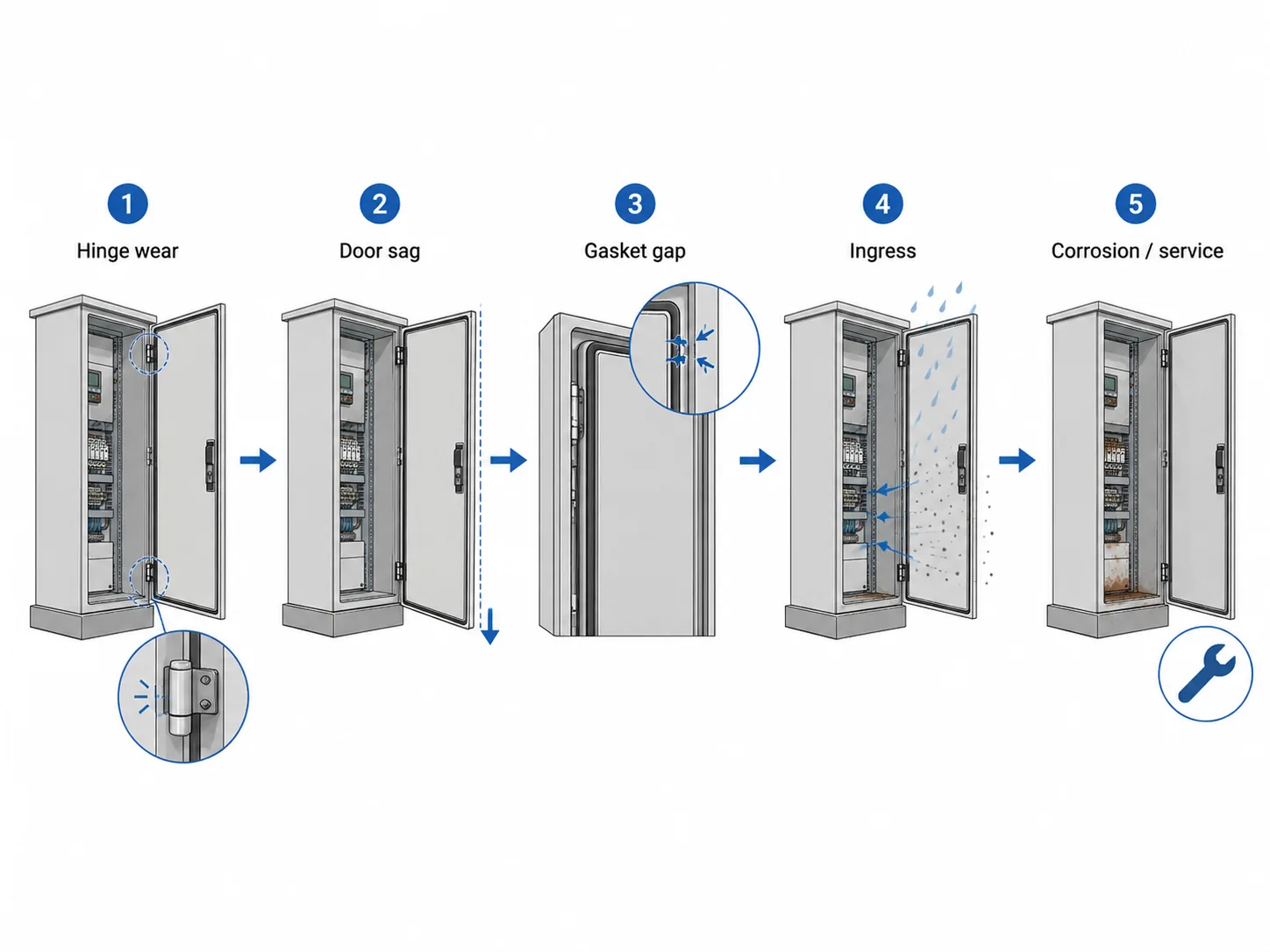

Cadena de fallos: De la carga de la bisagra al fallo de campo

Las puertas largas de armarios para exteriores son comunes en armarios de telecomunicaciones, armarios de distribución de energía, equipos de carga de vehículos eléctricos, armarios de señalización ferroviaria, controles de tratamiento de aguas, armarios industriales de climatización y armarios de servicios públicos en carretera. Estas puertas pueden estar expuestas a ciclos térmicos, sol directo, viento, lluvia, vibraciones del tráfico y servicio de campo repetido.

Cuando el soporte de la bisagra se concentra en dos o tres puntos discretos de la bisagra, la carga y el movimiento pueden concentrarse en la interfaz del pasador y el nudillo de la bisagra, los tornillos de montaje de la bisagra, la zona de fijación de la hoja de la bisagra del lado de la puerta, la superficie de montaje del lado del marco, el hueco de la junta del lado del pestillo y la esquina inferior de la puerta.

A medida que se desarrolla el movimiento, es posible que el lado del pestillo ya no vuelva a la misma posición. La puerta puede seguir cerrándose, pero la compresión de la junta se vuelve irregular. Aquí es donde empiezan los problemas de campo. El cerramiento puede mostrar huellas de humedad, óxido, entrada de polvo, desalineación del pestillo o quejas repetidas de que la puerta es "difícil de cerrar".

Las consecuencias empresariales son prácticas:

• Visitas de servicio adicionales para ajuste o sustitución de bisagras
• Sustitución recurrente de juntas sin resolver la causa principal
• Mayor riesgo de corrosión en el interior de la caja
• Menor confianza en el rendimiento de la protección IP o NEMA
• Riesgo de manipulación de la puerta en exteriores con viento
• Menor vida útil de los pasadores de bisagra, cierres y pestillos

Cuando el pandeo ya ha modificado la línea de junta o el objetivo de protección, el Lista de comprobación de bisagras para armarios con clasificación IP puede ayudar a verificar la alineación de la puerta, la fuerza del pestillo, los orificios de montaje y el sellado del lado de las bisagras antes de la homologación.

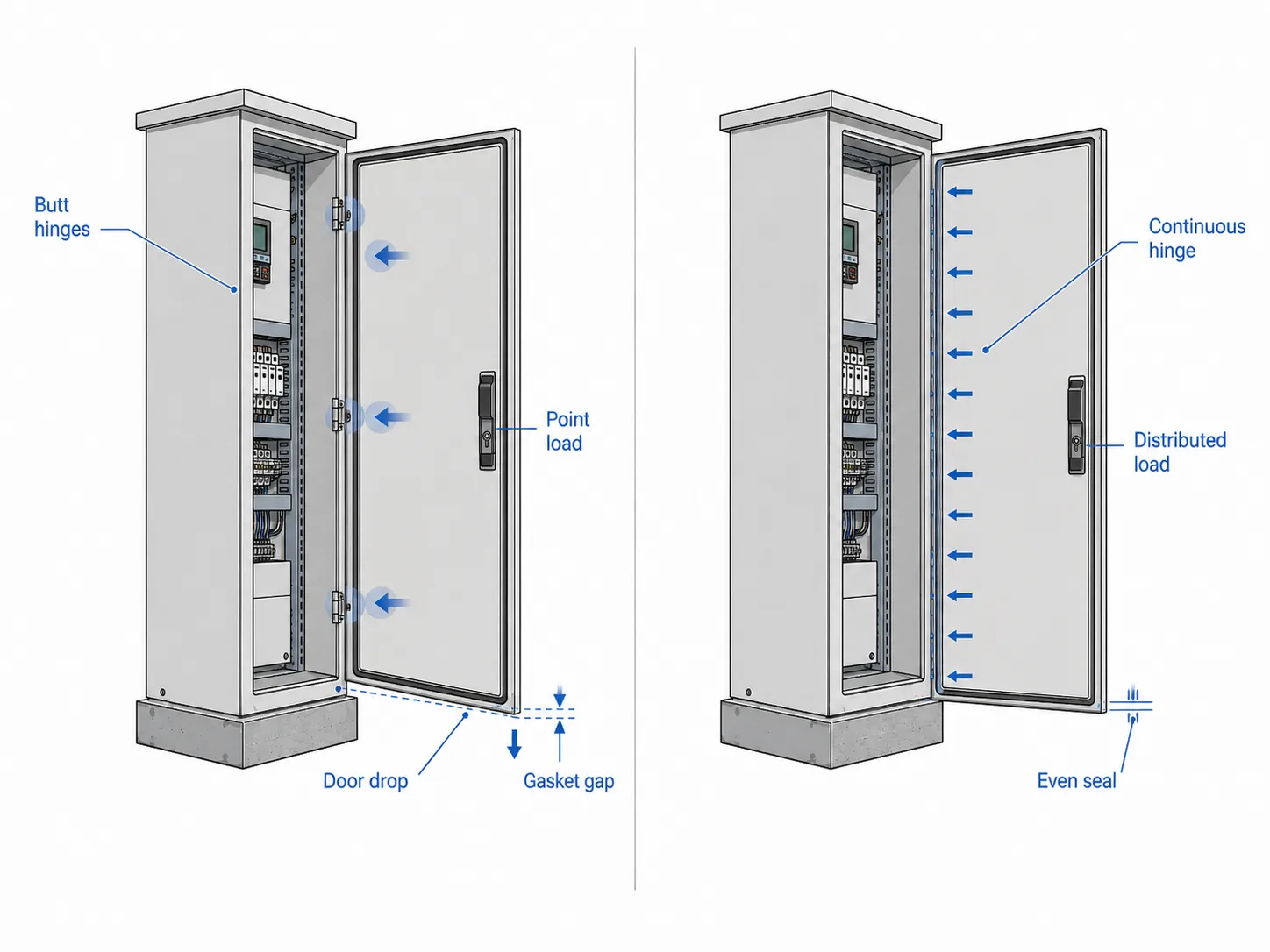

Cuando las bisagras continuas ayudan a reducir el pandeo de la puerta

Una bisagra continua, a menudo llamada bisagra de piano, soporta la puerta a lo largo de la mayor parte o de todo el borde de la bisagra. En lugar de soportar la puerta en unos pocos puntos separados, reparte la carga a lo largo de una línea de montaje más larga. Esto puede ayudar a reducir el pandeo cuando el principal problema es la carga puntual a lo largo de un borde largo de la puerta.

Las bisagras continuas son más útiles cuando:

• La puerta es lo suficientemente alta o ancha como para que las bisagras de carga puntual creen un movimiento visible.
• La puerta utiliza una junta perimetral que requiere una compresión estable.
• El armario está al aire libre y debe mantener la alineación a través de ciclos térmicos.
• El lado del pestillo ha empezado a caerse después de repetidos accesos de servicio.
• Los pasadores de las bisagras, los cañones o los tornillos de montaje actuales muestran desgaste.
• El marco del lado de la bisagra tiene suficiente superficie de montaje recta para una bisagra de longitud completa.
• La puerta y el marco son lo suficientemente rígidos como para beneficiarse de un soporte distribuido.

El principal beneficio no es simplemente "más bisagra". El valor proviene de una trayectoria de carga del lado de la bisagra más estable. Cuando la línea de la bisagra permanece más recta, es menos probable que el lado del pestillo se caiga, y la junta tiene más posibilidades de comprimirse uniformemente.

Cuando las bisagras continuas no resuelven el problema

Una bisagra continua no arregla todas las puertas combadas. Sólo puede soportar la puerta correctamente si la estructura circundante es lo suficientemente estable.

Una bisagra continua puede no resolver el problema cuando:

• El panel de la puerta es demasiado flexible.
• El marco está torcido o fuera de escuadra.
• La superficie de montaje de la bisagra es irregular.
• La puerta carece de canales de refuerzo o bordes de retorno formados.
• El asiento de la junta ya está dañado.
• El sustrato de la fijación es demasiado fino o está debilitado por la corrosión.
• El armario sigue permitiendo que el agua se acumule alrededor de la línea de bisagras.
• El material de las bisagras y los cierres son incompatibles con el entorno exterior.

Si la piel de la puerta se dobla o el marco se arquea, una bisagra continua puede simplemente seguir esa deformación. En ese caso, la reparación debe abordar el refuerzo de la puerta, la planitud del marco o la resistencia del montaje antes de sustituir la bisagra. Esta es la razón por la que las bisagras continuas deben tratarse como parte de un sistema de control de pandeo, no como una cura independiente.

Lógica de la decisión: Cuándo evaluar una bisagra continua

Utilice la tabla siguiente como herramienta de selección. La aprobación final debe seguir el plano del armario, los datos del proveedor de bisagras, el peso de la puerta y los requisitos del proyecto.

Esta tabla ayuda a separar dos cuestiones diferentes: ¿la flecha de la puerta está causada por el apoyo puntual de la bisagra, y la estructura de la puerta o del marco es lo suficientemente fuerte como para que una bisagra continua pueda ayudar? Ambas cuestiones deben responderse antes de cambiar el tipo de bisagra.

Comprobaciones de materiales y estructuras para uso en exteriores

El rendimiento de las bisagras continuas depende de algo más que de su longitud. El material, el diseño del pasador, el grosor de la hoja, la distancia entre fijaciones y la superficie de montaje afectan a la resistencia al pandeo a largo plazo. La corrosividad del lugar de instalación puede clasificarse mediante ISO 9223, la clasificación internacional de la corrosividad atmosférica, que ayuda a decidir la agresividad con la que deben especificarse el material de la bisagra y los elementos de fijación para la ubicación.

Antes de la homologación, compruebe el material de la hoja de la bisagra, el material del pasador, el grosor de la hoja, el diseño del nudillo, la separación de los tornillos, el material de los tornillos, el material de la puerta y el marco, la capa de aislamiento entre metales distintos, el revestimiento o pasivado de la superficie, el drenaje alrededor de la línea de la bisagra y la disponibilidad de recambios.

Las puertas de armarios de exterior suelen combinar acero inoxidable, aluminio, acero galvanizado, acero con recubrimiento de polvo y fijaciones mixtas. Si estos materiales no se aíslan correctamente, la corrosión puede aflojar la interfaz de montaje y volver a producir pandeo aunque la bisagra en sí parezca resistente. Cuando el material de la bisagra, el material del marco y los elementos de fijación se mezclan en condiciones exteriores húmedas, los compradores deben comprender lo siguiente por qué las bisagras de acero inoxidable aún pueden corroerse antes de suponer que el grado del material por sí solo evita el aflojamiento.

Errores comunes que socavan el control de la flacidez

Error 1: Sustituir el tipo de bisagra sin comprobar la rigidez de la puerta

Si el panel de la puerta se flexiona, es posible que una bisagra continua no mantenga recta la línea de sellado. Es posible que se necesite un refuerzo de la puerta, retornos conformados o canales de refuerzo antes de que funcione el cambio de bisagra.

Error 2: Tratar la bisagra continua como un atajo para la capacidad de carga

Una bisagra larga no significa automáticamente capacidad suficiente. El proveedor sigue necesitando el peso de la puerta, su anchura, la frecuencia de apertura, el material, el método de fijación y el entorno de servicio antes de recomendar una bisagra.

Error 3: Ignorar la resistencia a la extracción del tornillo

Una bisagra continua distribuye la carga, pero cada elemento de fijación sigue necesitando un agarre adecuado. Las chapas finas, los orificios dañados, las inserciones deficientes o la corrosión alrededor de los elementos de fijación pueden reducir la carga de sujeción y permitir que la puerta se desplace.

Error 4: Mezclar materiales sin aislarlos

El aluminio, el acero inoxidable, el acero galvanizado y el acero al carbono pueden crear problemas de compatibilidad en condiciones exteriores húmedas. Puede ser necesario utilizar cinta aislante, arandelas, capas de sellado o cambiar el material.

Error 5: Sustituir la junta antes de corregir el hundimiento de la puerta

Una junta nueva no solucionará el problema si la puerta deja de asentarse a escuadra. Si la línea de bisagra se desplaza, la junta puede volver a perder compresión. Si la línea de bisagra se mantiene recta pero la recuperación de la junta sigue siendo desigual, el problema puede pertenecer a selección del material de la junta de la bisagra en lugar de la disposición de las bisagras.

Comprobaciones de inspección antes de aprobar una bisagra continua

Antes de cambiar a una bisagra continua, el equipo de mantenimiento o ingeniería debe documentar el estado actual de la puerta. Compruebe lo siguiente:

• ¿Está la esquina del lado del pestillo visiblemente más baja que la referencia del marco?
• ¿Es necesario levantar la puerta antes de cerrarla?
• ¿Están desgastados los pasadores de las bisagras, los nudillos o los cañones?
• ¿Están sueltos los tornillos de las bisagras o alargados los orificios de montaje?
• ¿Es flexible el panel de la puerta cuando se abre?
• ¿El marco es cuadrado y plano?
• ¿Muestra la junta una compresión desigual?
• ¿Se aprecia corrosión alrededor de los tornillos de las bisagras o en los puntos de montaje?
• ¿Lleva la puerta componentes montados que aumenten la carga?
• ¿Afecta a la puerta el viento, las vibraciones o el acceso frecuente de servicio?

Esta inspección ayuda a determinar si el problema es principalmente la disposición de las bisagras, la estructura de la puerta, el estado del marco, el estado de las juntas o la corrosión.

Qué enviar a un proveedor para su revisión

Cuando solicite recomendaciones sobre bisagras continuas, no se base sólo en un número de pieza o una foto del producto. Envíe información suficiente para una revisión real de la aplicación:

• Altura, anchura, grosor y material de la puerta
• Peso aproximado de la puerta, incluidos los herrajes o paneles montados
• Material y grosor del marco en la cara de montaje de la bisagra
• Tipo, número y espaciado de las bisagras actuales
• Modo de fallo actual: hundimiento, desgaste del pasador de la bisagra, fuga de la junta, aflojamiento del cierre o flexión de la puerta.
• Fotos del lado de las bisagras, del lado del pestillo, de la línea de junta y del marco de la puerta.
• Ángulo de apertura requerido
• Perfil de la junta y comportamiento de compresión requerido
• Requisitos de protección IP o NEMA
• Entorno exterior: interior, costero, carretera, industrial, lavado o alta humedad
• Frecuencia de servicio e intervalo de mantenimiento previsto
• Tipo de fijación preferido o método de montaje existente
• Documentación exigida: plano, certificado de materiales, informe de muestras o pruebas de ensayo

Esta información permite al proveedor recomendar la longitud de la bisagra, el grosor de la hoja, el diseño del pasador, el grado del material, la separación de los tornillos y si es adecuada una bisagra continua estándar o de diseño.

Recomendación final

Para puertas largas de armarios de exterior, las bisagras continuas deben evaluarse cuando el pandeo de la puerta afecta a la alineación del pestillo, la compresión de la junta o la fiabilidad del armario. Su principal ventaja es la distribución de la carga a lo largo del borde de la bisagra, que puede reducir la carga puntual y ayudar a mantener un plano de sellado más estable.

Sin embargo, una bisagra continua no es una solución completa por sí sola. La rigidez de la puerta, la planitud del marco, la resistencia del montaje, el diseño de los elementos de fijación, la compatibilidad de los materiales y el comportamiento de las juntas deben revisarse conjuntamente. Si el panel de la puerta se dobla, el marco se deforma o la superficie de montaje es débil, la puerta puede combarse independientemente del tipo de bisagra.

La decisión más segura es tratar la bisagra como parte del sistema de la puerta. Revise la geometría de la puerta, la trayectoria del soporte, la línea de la junta, el comportamiento del pestillo, el apilamiento de materiales y la exposición del lugar antes de aprobar el cambio de bisagra.
