Bisagras de la caja del generador: Guía de vibración y transporte

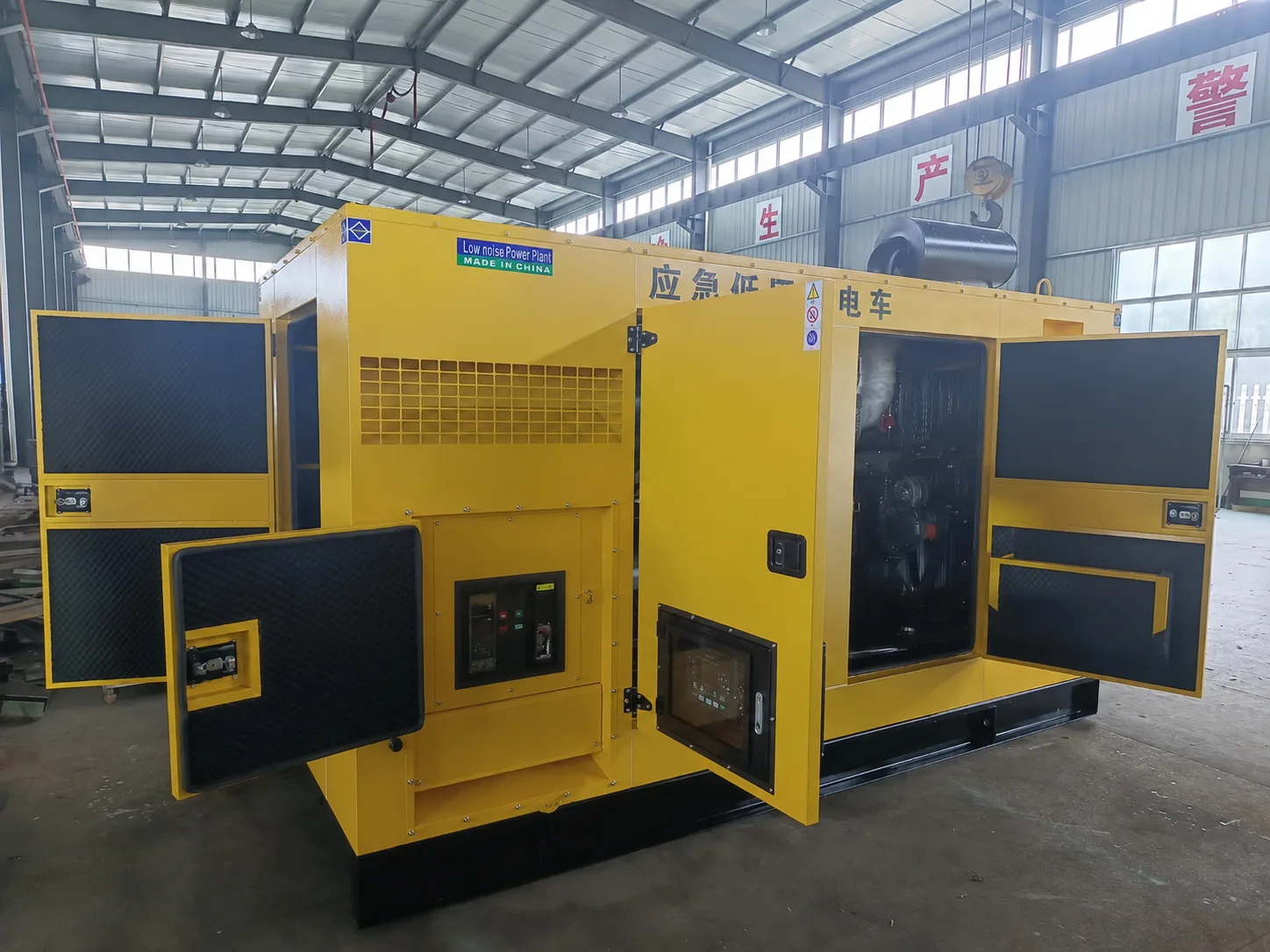

La puerta del armario de un generador tiene un trabajo más duro que la mayoría de las puertas de equipos. Se asienta sobre una máquina que vibra cada vez que el motor se pone en marcha, a menudo se envía completamente montada a un lugar de proyecto o a un patio de alquiler, vive a la intemperie durante años y tiene que abrirse limpiamente para el servicio de combustible, aceite, filtro y control, a veces durante una emergencia, por la noche, con mal tiempo, cuando más se necesita el generador.

Esa combinación es la razón por la que bisagras de la caja del generador no debe elegirse únicamente a partir de una foto de catálogo o de un número estático de peso de la puerta. La bisagra debe resistir las vibraciones del motor, los golpes durante el transporte, el calor del tubo de escape y del radiador, la corrosión exterior y el acceso repetido para el mantenimiento, y mantener la puerta alineada para que el pestillo encaje y la junta selle.

Esta guía está dirigida a fabricantes de grupos electrógenos, fabricantes de armarios, operadores de flotas de alquiler y equipos de compras que buscan bisagras para armarios de generadores diésel y de gas, cubiertas insonorizadas y grupos electrógenos en contenedores. Se centra en las diferencias específicas de las puertas de generadores, no en consejos genéricos para armarios de exterior.

Por qué las puertas de los armarios para generadores presentan un problema de bisagras distinto

La puerta de un armario de control fijo es sobre todo un problema meteorológico y de acceso. Una puerta de armario de generador es un problema de vibraciones, calor, transporte y acceso al mismo tiempo. Cuatro condiciones la distinguen:

• Vibración continua del motor. Cada hora de funcionamiento transmite vibraciones a la puerta, la bisagra, las sujeciones y el pestillo. La carga de la abrazadera que era correcta de fábrica puede relajarse con el tiempo si el método de fijación no tiene una estrategia de retención.
• Transporte hasta el lugar. Los grupos electrógenos suelen transportarse completamente construidos -por camión, ferrocarril o barco- y luego se cargan con grúa sobre una base o patín. La puerta recorre todo ese trayecto sujeta únicamente por su pestillo.
• Calor del tubo de escape y del radiador. Las puertas situadas cerca del motor, el tubo de escape o el radiador soportan temperaturas elevadas y ciclos térmicos que las puertas normales de los armarios no soportan.
• Acceso a servicios a la carta. La puerta puede permanecer cerrada durante largos periodos de tiempo, y luego tiene que abrirse inmediatamente para el servicio o la respuesta a una avería. En ese momento no es aceptable que la puerta se atasque, se pandee o se atasque el pestillo.

Por lo tanto, la bisagra debe revisarse como parte del sistema completo de la puerta (bisagra, fijaciones, marco, pestillo, junta, perfil de vibración y ruta de transporte) y no como una pieza aislada del catálogo. Los armarios para generadores también se sitúan junto a otros activos energéticos de exterior, como el almacenamiento en baterías; la guía relacionada en bisagras para armarios de almacenamiento de energía en baterías cubre la parte de almacenamiento de la misma infraestructura energética exterior.

Qué hace la vibración del motor en la puerta y la bisagra

La vibración del motor es la carga que define la puerta de un armario de grupo electrógeno. A diferencia de un armario transportado que sólo ve la vibración en tránsito, la puerta de un grupo electrógeno vibra cada hora de funcionamiento durante toda su vida útil. Esta carga cíclica continua genera tres vías de fallo.

Aflojamiento de tornillos

Las vibraciones repetidas de baja amplitud pueden reducir la precarga del cierre con el paso del tiempo. Una vez que la hoja de la bisagra puede moverse contra su superficie de montaje, el eje de la puerta se desplaza, el pestillo deja de alinearse y la junta se comprime de forma desigual. El método de fijación debe especificarse intencionadamente: compuesto de bloqueo de roscas, tuercas de bloqueo, tuercas de brida dentadas, tuercas remachadas, tuercas soldadas, placas de respaldo o estructuras de bisagra soldadas cuando el cerramiento sea de acero.

Movimiento del pasador y juego vertical

Las bisagras de pasador suelto o pasador desmontable son cómodas para el servicio, pero bajo vibraciones continuas el pasador puede desarrollar un movimiento axial y la holgura del nudillo puede crecer. Incluso un pequeño cambio en el eje de la bisagra se convierte en una desalineación visible del pestillo en una puerta de tejadillo alto. Para las puertas de generador en las que la alineación es importante, la retención del pasador (pasadores estacados, estampados, engarzados o capturados) debe formar parte de la especificación, no ser una ocurrencia tardía.

Flexión del bastidor en el patín

Los generadores se asientan sobre un patín de acero o bastidor base que se flexiona bajo el par del motor y la manipulación durante el transporte. Si el bastidor se mueve, el eje de la bisagra se mueve con él. Una bisagra rígida no puede compensar por completo la flexión de un bastidor o una piel de puerta fina, por lo que la estructura de la puerta y la interfaz de montaje deben revisarse junto con la bisagra.

Calor del tubo de escape y del radiador: el lado térmico

Las puertas situadas cerca del bloque motor, el colector de escape, el turbocompresor o la descarga del radiador experimentan temperaturas más elevadas y ciclos térmicos diarios. Esto afecta a la selección de bisagras de dos maneras.

En primer lugar, la dilatación y contracción térmicas afectan a las fijaciones y a la interfaz de montaje cada vez que el motor arranca y se para. Las juntas marginales que sobreviven a una prueba estática pueden aflojarse bajo ciclos repetidos de calor-frío. En segundo lugar, el calor puede afectar a los lubricantes, revestimientos y cualquier casquillo no metálico de la bisagra. El material y el acabado deben revisarse teniendo en cuenta la temperatura a la que se encuentra realmente la bisagra en su posición en la carcasa: una puerta situada en el lado de entrada de frío tiene requisitos diferentes de una situada junto a la salida de escape.

Este deber térmico es una de las diferencias más claras entre una puerta de armario de generador y una puerta de armario general de exterior. Una puerta de armario se calienta principalmente con el sol; una puerta de generador también se calienta desde el interior, en un ciclo que sigue el funcionamiento del motor.

Sobrevivir al transporte hasta el emplazamiento

La mayoría de los grupos electrógenos se construyen completos y se transportan al lugar del proyecto, al astillero de alquiler o al puerto. Durante ese trayecto, la puerta experimenta vibraciones en la carretera o en el mar, golpes de manipulación y balanceo del bastidor cuando la unidad se eleva o se desliza. Hay tres problemas que suelen aparecer a la llegada.

• El pestillo está tenso o hay que levantar la puerta para cerrarla. El lado de la bisagra se ha desplazado durante el transporte, normalmente debido al retroceso del cierre o al movimiento del pasador.
• Línea de junta irregular. Un pequeño desplazamiento de la puerta modifica la compresión de la junta, lo que puede comprometer la protección contra la intemperie y el polvo de la caja antes incluso de que la unidad entre en funcionamiento.
• Pérdida de alineación tras grúa. Levantar un grupo electrógeno pesado puede desplazar el patín y el bastidor unos milímetros, desplazando el eje de articulación. Debe preverse un montaje ajustable o un paso de alineación posterior a la instalación.

En el caso de transporte costero o marítimo, la corrosión complica el transporte: el aerosol salino puede llegar a la bisagra a través de las rejillas de ventilación antes de que el generador se ponga en marcha. La compatibilidad de los materiales y elementos de fijación debe revisarse teniendo en cuenta el entorno de tránsito, no sólo el lugar de funcionamiento.

Tipos de bisagras para puertas de armarios de generadores

La familia de bisagras adecuada depende del tamaño del armario, el peso de la puerta, la exposición a vibraciones, los requisitos de la junta, el material y la estrategia de servicio. La tabla resume cómo se comportan las estructuras comunes en un grupo electrógeno.

Las estructuras soldadas merecen especial atención en los grupos electrógenos de acero porque eliminan por completo la ruta de aflojamiento de los tornillos. La contrapartida es el control del proceso y la mayor dificultad de sustitución sobre el terreno. guía de decisión entre bisagras soldadas y atornilladas. Cuando el peso de la puerta, la anchura, la fuerza de la junta o los componentes montados son inciertos, la proceso de selección de bisagras para cargas pesadas basado en el peso y la anchura de la puerta antes de aprobar un pliego de condiciones.

Contexto de conformidad: ISO 8528 y el recinto

Los grupos electrógenos se diseñan y prueban ISO 8528-13, la norma de seguridad para grupos electrógenos accionados por motores alternativos de combustión internaque aborda la protección, el diseño del armario y la protección del usuario. La bisagra no es un componente de seguridad probado por sí mismo, pero afecta a si la puerta de la caja, la protección y la línea de juntas se mantienen coherentes con la configuración para la que se aprobó el grupo electrógeno.

Implicaciones prácticas: la geometría de la puerta debe ser coherente con la configuración revisada; la protección y los paneles acústicos que dependen de una puerta cerrada y sellada no deben verse comprometidos por una bisagra que permita que la puerta se desplace; y cualquier sustitución de una bisagra sobre el terreno debe documentarse con respecto a la especificación original en lugar de sustituirla por cualquier herraje disponible.

Corrosión en exteriores y elección de materiales

Las carcasas de los generadores viven a la intemperie durante años, a menudo en lugares costeros, húmedos, polvorientos o industriales. El material de la bisagra, el pasador y los elementos de fijación deben corresponder a esa exposición. La mezcla de metales (una bisagra de acero inoxidable en una puerta de acero galvanizado o con recubrimiento de polvo con elementos de fijación incompatibles) puede provocar corrosión galvánica y por hendiduras que afloje la interfaz de montaje mucho antes de que el cuerpo de la bisagra parezca dañado.

Antes de decidirse por una combinación de materiales, los compradores deben comprender lo siguiente por qué las bisagras de acero inoxidable aún pueden corroerse cuando queda atrapada humedad o no se aíslan metales distintos. Si la envolvente tiene que cumplir un objetivo de protección IP o NEMA, la decisión sobre la bisagra también afecta al sellado; la Lista de comprobación de bisagras para armarios con clasificación IP puede verificar la alineación de la puerta, la fuerza del pestillo, los orificios de montaje y la continuidad del sellado del lado de las bisagras.

Qué enviar a un proveedor de bisagras para un proyecto de grupo electrógeno

Una línea de compra que sólo diga "bisagras inoxidables por puerta" no permite al proveedor recomendar una bisagra preparada para vibraciones y transporte. Proporcione las condiciones de la aplicación antes de finalizar el diseño:

• Altura, anchura, grosor, material y peso aproximado de la puerta, incluidos los controles o paneles montados
• Posición de la puerta en relación con el motor, el escape y el radiador (exposición a la temperatura)
• Material del bastidor y del patín, y grosor de la superficie de montaje de la bisagra
• Método de montaje: tornillos, pernos, tuercas remachables, tuercas soldables o soldadura
• Tipo de junta y compresión necesaria
• Ángulo de apertura y espacio de servicio necesarios
• Perfil de transporte: envío único, traslado en alquiler o uso en vehículos
• Nivel de exposición a las vibraciones y horas de funcionamiento previstas
• Entorno: interior, costero, húmedo, polvoriento o marítimo
• Requisito de retención del pasador: estacado, estampado, capturado o específico del proyecto.
• Documentación exigida: plano, certificado de materiales, informe de muestras o pruebas de ensayo

Un proveedor que pregunta por el peso de la puerta, el material de montaje, el perfil de vibración y la ruta de transporte está revisando la solicitud; uno que no lo hace está ajustándose a un catálogo.

Recomendación final

En el caso de los armarios para generadores y grupos electrógenos, la selección de las bisagras debe basarse en la vibración del motor, el transporte hasta el lugar de instalación, el calor del escape y del radiador, la corrosión exterior y el acceso de servicio bajo demanda, y no sólo en el peso estático de la puerta. Las bisagras con pasador clavado o estampado mejoran la retención de la alineación bajo vibración; las bisagras continuas reducen la carga puntual en puertas de tejadillo largo; las bisagras soldadas eliminan la ruta de aflojamiento de los tornillos en estructuras de acero; las bisagras con cojinete ayudan a las puertas pesadas o de alto ciclo; las bisagras ajustables afinan la alineación cuando varían las condiciones de campo.

Lo más seguro es tratar la bisagra como parte del sistema de la puerta y especificarla en función de las condiciones reales de funcionamiento y transporte del grupo electrógeno. Comparta las dimensiones de la puerta, el peso, los detalles de la junta, el material de montaje, la posición térmica, el perfil de vibración y la ruta de transporte para que la bisagra, la retención del pasador, la estrategia de fijación y el material puedan adaptarse a la aplicación.
