5 errori comuni con le cerniere a coppia - e come evitarli

Le cerniere a coppia generano una resistenza controllata attraverso meccanismi di attrito interno, consentendo a pannelli o coperture di rimanere fissi a qualsiasi angolo. Ampiamente utilizzate in apparecchiature industriali, involucri elettronici, porte di armadi e applicazioni simili, mantengono un posizionamento stabile per coperture e display senza richiedere molle a gas o staffe di supporto. Tuttavia, molti ingegneri commettono errori durante la selezione, l'installazione e la manutenzione della coppia, con conseguenti cedimenti dei pannelli, rotture o rischi per la sicurezza. Questo articolo analizza i cinque errori più comuni e fornisce soluzioni pratiche.

Vista in sezione della struttura della cerniera di coppia

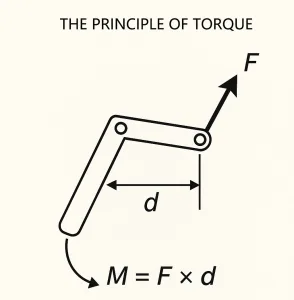

Prima di approfondire gli errori specifici, è essenziale comprendere il principio di funzionamento della cerniera dinamometrica. Il tubo dell'albero della cerniera, tipicamente composto da un tubo e da un perno, ospita meccanismi quali molle, piastre di attrito ed elementi di smorzamento. Quando il pannello si apre o si chiude, questi componenti interni scorrono l'uno rispetto all'altro, generando un attrito che produce una coppia predeterminata. Questa coppia permette al pannello di rimanere fermo in qualsiasi posizione desiderata. In base ai principi della meccanica, la coppia necessaria può essere calcolata con la seguente equazione:

M = F × d × cos θ

Dove F è la forza gravitazionale del pannello (massa × accelerazione gravitazionale g ≈ 9,81 m/s²), d è la distanza orizzontale dal baricentro del pannello all'asse della cerniera e θ è l'angolo tra il pannello e il piano orizzontale.

Errore 1: selezione errata dell'intervallo di coppia

Problema

I requisiti di coppia sono calcolati in modo impreciso durante la selezione, spesso sottovalutati o sovrastimati.

Conseguenze

Una coppia insufficiente impedisce al pannello di mantenersi nella posizione desiderata, causando un lento abbassamento o addirittura una chiusura inaspettata. Una coppia eccessiva rende difficile l'apertura o la chiusura del pannello, con conseguenti difficoltà operative per l'utente. Entrambe le condizioni aumentano il rischio di malfunzionamento e di potenziali rischi per la sicurezza.

Nota tecnica

La coppia deve contrastare il momento del pannello. Per un pannello di 5 kg con larghezza di 400 mm e baricentro sull'asse centrale, la forza gravitazionale è F = 5 × 9,81 = 49,05 N, con una distanza dall'asse della cerniera di d = 0,2 m. Trascurando la variazione angolare (θ=0°), la coppia richiesta è:

M = 49,05 × 0,2 = 9,81 N-m

Applicare un margine di sicurezza di 20%:

Mₑ = 9,81 × 1,2 ≈ 11,8 N-m

Pertanto, è necessario scegliere un modello di cerniera con una coppia nominale di circa 12 N-m per garantire un posizionamento stabile del pannello in tutta la gamma di angoli.

Soluzione

• Calcolare con precisione la coppia. Innanzitutto, misurare con precisione il peso e le dimensioni del pannello, determinare il suo baricentro e calcolare la coppia necessaria utilizzando la formula M = F × d × cosθ.
• Distribuire il carico. Per i pannelli più pesanti o più larghi, utilizzare due o più cerniere dinamometriche in parallelo. Idealmente, ogni cerniera ripartisce equamente la coppia totale, ma gli errori di installazione e la deformazione del pannello possono causare deviazioni. Calcolare la coppia massima per cerniera in base allo scenario peggiore (ad esempio, distribuzione 60%/40%) per migliorare l'affidabilità.
• Incorporare un margine. Aggiungere circa 20% al risultato calcolato per tenere conto dei carichi dinamici e delle tolleranze di produzione.
• Evitare di affidarsi esclusivamente all'intuizione o alle analogie di altri progetti. Scegliete modelli appropriati basati su dati e calcoli misurati.

Errore 2: trascurare i fattori ambientali

Problema

Mancata scelta di materiali o gradi di protezione adeguati in base all'ambiente operativo.

Conseguenze

Le cerniere possono arrugginirsi o ossidarsi in ambienti umidi, salini o chimicamente corrosivi, causando una riduzione dell'attrito o addirittura un inceppamento che compromette il mantenimento del pannello. Le temperature estreme possono causare l'invecchiamento o la deformazione del materiale, riducendo la durata delle cerniere.

Misure consigliate

• Selezionare materiali resistenti alla corrosione. In ambienti umidi o chimici (ad esempio, marini, processi chimici), privilegiare materiali resistenti alla corrosione come Acciaio inossidabile 316L. Per gli ambienti interni standard, è possibile utilizzare cerniere in lega di zinco o in acciaio standard a basso costo.
• Trattamento superficiale. Per i componenti in lega di alluminio, l'anodizzazione secondo la norma ISO 7599:2018 può formare un denso strato protettivo; le cerniere in lega di zinco possono essere sottoposte a nichelatura o cromatura per migliorare la resistenza alla corrosione.
• Per gli ambienti corrosivi, verificare i materiali e i rivestimenti in base a quanto previsto da ASTM B117-19 (test in nebbia salina) e richiedere al fornitore i rapporti ufficiali dei test di conformità. Per quanto riguarda le prestazioni di tenuta, effettuare la verifica del progetto e le ispezioni in fabbrica in base alla Standard di classificazione IP IEC 60529.
• Design integrato. Se necessario, utilizzare cerniere sigillate (con guarnizioni in gomma o plastica) per proteggere i meccanismi di attrito interni. Per soddisfare requisiti applicativi specifici, si possono prendere in considerazione soluzioni come la resistenza alla nebbia salina, finiture galvaniche ad alta lucentezza o leghe speciali (ad esempio, leghe di acciaio al carbonio nichelato).

Errore 3: installazione e allineamento non corretti

Diagramma di installazione e allineamento errati della cerniera Torque

Problema

Le posizioni di montaggio delle cerniere non sono parallele o non sono allineate, causando una distribuzione non uniforme delle sollecitazioni o un'interferenza meccanica.

Sintomi

La cerniera può presentare usura irregolare, allentamento, rumore anomalo o addirittura inceppamento. Il pannello risulta sensibilmente più pesante da un lato quando viene aperto, con un attrito instabile e una forza di tenuta ridotta.

Soluzioni

• Assicurarsi che il pannello sia piatto. La superficie di montaggio deve essere solida e parallela. Utilizzare maschere di posizionamento o dime per allineare i fori di montaggio di ciascuna cerniera, evitando scostamenti superiori a mezzo grado.
• Calibrare l'allineamento. Segnare le linee di installazione. Dopo aver preinstallato i dispositivi di fissaggio, sospendere il pannello e verificare meticolosamente che l'asse della cerniera e il baricentro del pannello si trovino sullo stesso piano verticale. Regolare prima di fissare le viti.
• Applicare una coppia di serraggio adeguata. Fissare le viti con moderazione. Utilizzare un Chiave dinamometrica serrare al valore di coppia specificato dal produttore per evitare che una coppia eccessiva deformi la base della cerniera o il pannello.
• Test funzionali. Dopo l'installazione, muovere manualmente o meccanicamente il pannello attraverso l'intera gamma di movimenti per verificare che il funzionamento sia fluido e senza sfregamenti. Se si verificano incastri o movimenti irregolari, smontare immediatamente il pannello e regolarlo.

Errore 4: Manutenzione impropria - Utilizzo di lubrificanti

Problema

Applicazione errata di oli o grassi lubrificanti per "prolungare la durata di vita".

Conseguenze

I lubrificanti possono penetrare nel meccanismo di attrito, degradare le superfici interne di attrito e, in ultima analisi, causare la perdita di coppia o il cedimento della cerniera. I lubrificanti penetranti come il WD-40, l'olio per motori o l'olio di silicone sono particolarmente pericolosi, in quanto provocano depositi e aderenze.

Nota

Alcune cerniere a coppia regolabili o specializzate possono consentire l'uso di cerniere a coppia specificate dal produttore. lubrificanti a film secco o lubrificanti solidi. Seguire scrupolosamente il manuale di manutenzione del produttore.

Soluzione

• Vietare la lubrificazione. Eliminare tutti i lubrificanti oleosi o grassi; è assolutamente vietato spruzzare WD-40, olio di silicone, olio per motori, ecc. sulle cerniere dinamometriche.
• Pulizia a secco. Utilizzare solo un panno morbido pulito o un tovagliolo di carta per rimuovere la polvere superficiale. Se necessario, utilizzare una piccola spazzola per eliminare le particelle intorno ai rivetti.
• Sostituzione regolare. Con l'aumento dei cicli di apertura/chiusura, i componenti di attrito si usurano inevitabilmente. Quando si verifica una perdita di coppia significativa o un allentamento della cerniera, sostituirla immediatamente. Non tentare di ripristinare la funzionalità attraverso la lubrificazione.

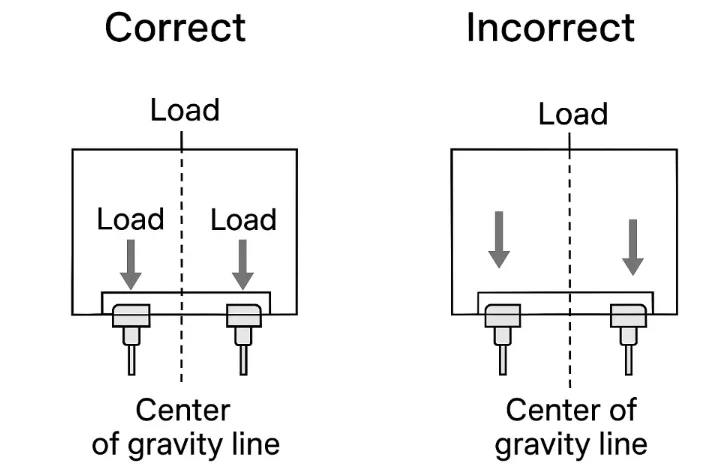

Errore 5: trascurare l'integrazione del progetto e la distribuzione dei carichi

Problema

Trattare le cerniere di coppia come componenti ordinari senza incorporarle nell'analisi strutturale e delle sollecitazioni.

Conseguenze

Distribuzione irregolare del carico o concentrazione delle sollecitazioni sulle cerniere. Concentrando il peso del pannello su un'unica cerniera, si rischia il cedimento per sovraccarico o il cedimento del pannello. Inoltre, il disallineamento tra l'asse della cerniera e il centro di gravità genera ulteriori momenti flettenti, con conseguenti danni da fatica prematuri.

Soluzione consigliata

• Distribuire uniformemente le cerniere multiple. In base alle dimensioni e al peso del pannello, utilizzare almeno due cerniere in parallelo per ripartire il carico di coppia. Assicurare una geometria della forza identica per ogni cerniera, per evitare che una singola cerniera sopporti il carico di coppia primario.
• Allineare l'asse con il centro di gravità. Durante la progettazione CAD, l'asse di rotazione delle cerniere e il centro di gravità del pannello (foro centrale) devono trovarsi sullo stesso piano verticale. Ciò consente alle forze di coppia causate dalla gravità di essere contrastate in modo sincrono da tutte le cerniere. La mancata considerazione della distribuzione del baricentro può portare a un'usura prematura delle cerniere.
• Eseguire l'analisi meccanica e la convalida. Utilizzo software di simulazione per analizzare la distribuzione della coppia. Eseguire test sui prototipi, se necessario. Regolare il numero e la posizione delle cerniere per garantire un'apertura/chiusura fluida e una distribuzione equilibrata della forza su tutte le cerniere.
• Prestare attenzione alle posizioni di montaggio. Cerniere troppo vicine o troppo distanti tra loro influiscono sull'efficacia del carico. Il sovraffollamento può causare una capacità di carico insufficiente nei fori di montaggio, mentre una distanza eccessiva può causare cedimenti nella zona centrale del pannello. I progetti dovrebbero prevedere una distanza ragionevole tra le cerniere o aggiungere supporti intermedi.

Errori comuni e soluzioni

Tipo di errore	Potenziali conseguenze	Misure preventive
Selezione impropria del range di coppia	Il pannello non si blocca/ cade improvvisamente; difficoltà di apertura/chiusura a causa di una coppia eccessiva	Calcolare con precisione la coppia con un margine di sicurezza; distribuire il carico su più cerniere; selezionare i modelli con cautela.
Trascurare i fattori ambientali	Corrosione/ruggine della cerniera, riduzione dell'attrito o inceppamento	Utilizzare materiali resistenti alla corrosione come l'acciaio inox 316L; applicare l'anodizzazione o la placcatura superficiale in lega di zinco-alluminio; selezionare prodotti conformi agli standard ASTM B117/IP.
Allineamento improprio dell'installazione	Movimento instabile, rumorosità anomala, forza di tenuta indebolita	Assicurarsi che le superfici di installazione siano piane; utilizzare dispositivi di allineamento per il posizionamento; serrare le viti in base alle specifiche di coppia del produttore; eseguire test e regolazioni a tutto campo dopo l'installazione.
Uso improprio dei lubrificanti	Perdita della funzione di coppia, guasto alla cerniera	Vietare l'uso di oli penetranti come WD-40; pulire solo con un panno asciutto; sostituire direttamente le cerniere quando la coppia diminuisce.
Integrazione progettuale insufficiente	Rottura della cerniera, cedimento del pannello o concentrazione delle sollecitazioni	Considerare il centro di gravità del pannello e la distribuzione della coppia durante la progettazione; mettere in parallelo più cerniere per distribuire la coppia; eseguire l'analisi CAD e i test sui prototipi; garantire la corretta posizione di montaggio delle cerniere.

Migliori pratiche per la selezione e la manutenzione dei cardini di torsione

• Definire i parametri dei requisiti: Determinare il peso del pannello, le dimensioni e l'angolo di apertura prima della selezione per calcolare la coppia.
• Calcolare la coppia con margine: Utilizzare la formula M=F×d×cosθ per determinare la coppia necessaria, aggiungendo circa 20% di fattore di sicurezza. Per le cerniere doppie, i valori di coppia possono essere distribuiti uniformemente.
• Selezionare materiali ad alte prestazioni: Scegliere i materiali appropriati in base all'ambiente operativo. Ad esempio:
• L'acciaio inossidabile 316L offre una resistenza superiore alla corrosione.
• La lega di zinco offre un'elevata resistenza e un basso costo, con una maggiore resistenza alla corrosione grazie alla placcatura.
• La lega di alluminio trattata con anodizzazione standard ISO 7599 combina l'estetica con la funzionalità di protezione.
• Controllo rigoroso dell'installazione: Durante l'installazione, assicurarsi che la staffa della cerniera sia a filo e allineata con la superficie di montaggio del pannello. Utilizzare viti con le specifiche corrette e serrare alla coppia consigliata. Utilizzare dispositivi di posizionamento e chiavi dinamometriche per migliorare la precisione dell'installazione.
• Ispezione e sostituzione periodica: Con il tempo, i componenti di attrito delle cerniere si consumano, riducendo gradualmente la coppia. Ispezionare regolarmente la scorrevolezza della rotazione delle cerniere e la forza di tenuta. Sostituire tempestivamente le cerniere gravemente usurate per garantirne l'affidabilità.

Conclusione: Migliorare la sicurezza e l'affidabilità delle apparecchiature industriali

Le cerniere dinamometriche sono componenti critici per il controllo del movimento nei macchinari industriali. Una scelta corretta, un'installazione precisa e una manutenzione adeguata garantiscono una funzionalità di posizionamento stabile a lungo termine. Raccomandazioni d'azione:

• Ispezionare l'attrezzatura esistente: Individuare le cerniere con coppia insufficiente, usura o allentamento, regolandole o sostituendole se necessario. Durante la selezione, chiedere ai fornitori di fornire le curve di prova della coppia nominale, le specifiche di tolleranza e i dati di convalida della durata di vita (ad es, durata del ciclo ≥20.000 cicli, tolleranza ±15%) per garantire che le prestazioni soddisfino i requisiti operativi a lungo termine.
• Incorporare l'analisi della coppia durante la progettazione: Durante la progettazione e la simulazione dell'apparecchiatura, calcolare i momenti del pannello e verificare le posizioni e le quantità delle cerniere di coppia per evitare futuri interventi di manutenzione.
• Consultare fornitori professionali: Collaborare con i produttori o i fornitori di cerniere dinamometriche per ottenere assistenza tecnica e prodotti adeguati.

La scelta e la manutenzione corretta delle cerniere dinamometriche migliorano notevolmente la sicurezza e la durata delle apparecchiature, rendendo i macchinari industriali più durevoli ed efficienti.

La scelta e la manutenzione corretta delle cerniere dinamometriche garantiscono prestazioni più sicure, durature ed efficienti delle apparecchiature industriali.

Domande frequenti (FAQ)

D1: Che cosa distingue le cerniere a coppia dalle cerniere standard?

Cerniere a coppia (note anche come cerniere a frizione) incorporano un meccanismo di attrito interno che genera resistenza durante l'apertura, consentendo di fissare i pannelli in qualsiasi posizione. Le cerniere standard offrono solo un movimento di rotazione senza capacità di autobloccaggio, impedendo ai pannelli di mantenere angoli specifici solo grazie al meccanismo della cerniera.

D2: Come si calcola la coppia necessaria per la propria attrezzatura?

La coppia può essere calcolata con la seguente formula:

M = F × d × cosθ

Dove:

• F - Forza gravitazionale sul pannello (massa × accelerazione gravitazionale, g ≈ 9,81 m/s²)
• d è la distanza orizzontale dal centro di gravità del pannello all'asse della cerniera (unità: m);
• θ è l'angolo tra il pannello e il piano orizzontale. Quando θ = 90° (pannello verticale), cosθ = 0, quindi non si genera alcuna coppia di tenuta.

Dopo aver calcolato la coppia totale, dividere il risultato per il numero di cerniere e aggiungere un margine di sicurezza di circa 10%-20%.

Esempio:
Peso del pannello: 5 kg, larghezza: 400 mm, baricentro situato sulla linea centrale, con una cerniera installata su ciascun lato.

Processo di calcolo:

F = 5 × 9,81 = 49,05 N
d = 0,2 m
Coppia totale M = 49,05 × 0,2 = 9,81 N-m
Coppia per cerniera = 9,81 ÷ 2 = 4,9 N-m

Dopo aver tenuto conto di un margine di 10%-20%, selezionare cerniere con una coppia di 5,5-6 N-m.

Se esistono deviazioni di installazione o carichi irregolari, verificare nelle condizioni più sfavorevoli in cui un singolo cardine sopporta 60% di coppia totale per garantire un posizionamento stabile del pannello a qualsiasi angolo.

D3: Le cerniere di coppia possono essere lubrificate?

No. I lubrificanti possono penetrare nel meccanismo di attrito, danneggiando lo strato di attrito interno e rendendo inefficace la funzione di coppia. Evitare l'uso di WD-40, olio motore, olio di silicone o lubrificanti simili. Pulire le superfici solo con un panno asciutto. Sostituire la cerniera se le prestazioni di coppia diminuiscono significativamente.

D4: Quali sono i materiali comunemente utilizzati per le cerniere a coppia nelle apparecchiature industriali?

• Acciaio inox 316L: elevata resistenza alla corrosione, adatto ad ambienti difficili come applicazioni esterne e apparecchiature mediche.
• Lega di zinco: Basso costo ed elevata economicità, adatta ad apparecchiature generiche per interni. Le superfici possono essere nichelate o fosfatate per migliorare la resistenza alla corrosione.
• Lega di alluminio: Leggero e ad alta resistenza. Le finiture anodizzate assicurano sia l'estetica che la resistenza alla corrosione, e sono comunemente utilizzate nei pannelli di controllo e nei supporti per display.

D5: Cosa devo fare se la piastra di copertura non mantiene la posizione di apertura?

Le possibili cause sono: coppia di serraggio insufficiente; installazione della cerniera non allineata; guasto della cerniera usurata. Raccomandazioni: ricalcolare la coppia richiesta e scegliere un modello con coppia più elevata; verificare l'allineamento del montaggio delle cerniere; sostituire le cerniere con altre nuove, se invecchiate.

D6: Qual è la durata tipica di una cerniera dinamometrica?

La longevità dipende dai materiali, dai processi di produzione e dalle condizioni operative. I prodotti di fascia bassa possono durare solo poche centinaia di cicli, mentre le cerniere dinamometriche di alta qualità possono resistere a decine di migliaia di cicli nei test. Alcune cerniere con meccanismi di attrito brevettati raggiungono durate superiori a 50.000 cicli. Ispezionare regolarmente la scorrevolezza della rotazione e la forza di tenuta, sostituendo tempestivamente le cerniere in caso di degrado delle prestazioni.

D7: Vale la pena scegliere cerniere a coppia regolabile?

Sì. Nelle applicazioni pratiche, il peso del pannello o i requisiti di utilizzo possono cambiare nel tempo. Le cerniere regolabili consentono all'utente di regolare con precisione le impostazioni della coppia di serraggio dopo l'installazione, offrendo un'applicazione più ampia (ad esempio, nelle apparecchiature di prova, nei supporti per display, ecc.) Sebbene la loro struttura sia leggermente più complessa e il costo marginalmente più elevato, migliorano notevolmente la flessibilità e la comodità di manutenzione.
