Come vengono prodotte le cerniere industriali: il processo di produzione
Quando un acquirente valuta una cerniera industriale, il pezzo finito rivela ben poco. Due cerniere possono sembrare identiche in una foto e comportarsi in modo completamente diverso durante l’uso, poiché la differenza è stata incorporata in fase di produzione: nel tipo di acciaio, nel metodo di formatura, nella tolleranza di lavorazione, nel controllo dell’assemblaggio e nel trattamento superficiale.
Comprendere come viene realizzata una cerniera industriale aiuta ingegneri, acquirenti e responsabili di progetto OEM a valutare se una cerniera sarà in grado di reggere il carico prima di effettuare un ordine. Questa guida illustra il processo di produzione, dalla materia prima al prodotto finito, e spiega l’impatto di ciascuna fase in termini di resistenza, adattabilità, resistenza alla corrosione, tempi di consegna e uniformità della qualità.
Sintesi: Come viene realizzata una cerniera industriale
La produzione di una cerniera industriale si articola in sette fasi fondamentali: selezione dei materiali, formatura, lavorazione meccanica, piegatura o rullatura del snodo, assemblaggio, trattamento superficiale e controllo qualità. Ogni fase determina una proprietà su cui l’acquirente farà poi affidamento: la resistenza derivante dal materiale e dalla formatura, la precisione di accoppiamento derivante dalla lavorazione meccanica, la fluidità del movimento derivante dalla rullatura del snodo e dall’assemblaggio, la resistenza alla corrosione derivante dalla finitura e l’uniformità derivante dal sistema di qualità alla base del processo.
- Il materiale determina la resistenza meccanica e la resistenza alla corrosione
- La formatura crea la forma di base
- Controlli di lavorazione relativi all'adattamento e alla precisione dei fori
- La piegatura e la laminazione determinano la geometria del perno
- Il gruppo di montaggio regola il movimento e la sensazione di coppia
- Il trattamento superficiale protegge dalla corrosione
- Il controllo garantisce l'uniformità del lotto
- La attrezzature influisce sui tempi di consegna e sui costi delle realizzazioni su misura
Panoramica sul processo di produzione
Prima di esaminare nel dettaglio ciascuna fase, è utile comprendere l’intero percorso che una cerniera compie all’interno dello stabilimento. Una cerniera a battente stampata, una cerniera a torsione pressofusa e una cerniera per impieghi gravosi lavorata a macchina possono richiedere l’uso di attrezzature diverse, ma la logica di produzione è simile.
| Palcoscenico | Cosa succede | Cosa determina |
|---|---|---|
| 1. Scelta dei materiali | Scegliere il tipo di acciaio o la lega in base al carico e alle condizioni ambientali | Resistenza meccanica e resistenza alla corrosione |
| 2. Formatura | Realizzare le foglie e il corpo mediante stampaggio, fusione o pressofusione | Forma di base, resistenza e uniformità dimensionale |
| 3. Lavorazione meccanica | Eseguire la lavorazione CNC, la fresatura e la foratura dei fori e delle caratteristiche | Adattamento, schema dei fori e tolleranza |
| 4. Piegatura / laminazione | Modellare la nocca e qualsiasi elemento geometrico piegato | Adattamento perfetto e funzionamento fluido |
| 5. Montaggio | Unire le lamine con perni, boccole o elementi di attrito | Movimento, coppia di tenuta e sensazione |
| 6. Trattamento superficiale | Laminare, rivestire, passivare o lucidare | Resistenza alla corrosione e aspetto estetico |
| 7. Controllo qualità | Verificare le dimensioni, la finitura e le prestazioni | Uniformità all'interno del lotto |
Fase 1: Selezione dei materiali
Conclusioni per l'acquirente: La scelta del materiale determina la resistenza, la resistenza alla corrosione, il prezzo e la durata della cerniera prima ancora che abbiano inizio le operazioni di lavorazione o finitura.
La produzione inizia prima ancora che il metallo venga tagliato. La scelta del materiale determina le due proprietà a cui gli acquirenti attribuiscono maggiore importanza: la capacità di carico e la resistenza agli agenti ambientali. Se questa decisione viene presa in modo errato, nemmeno la migliore lavorazione o finitura potrà garantire il corretto funzionamento del componente durante l’uso.
Acciaio inox
Solitamente 304 o 316. Utilizzato quando la resistenza alla corrosione è fondamentale; il 316 è preferibile in presenza di sale, cloruri e in ambienti costieri, marini e soggetti a lavaggi intensivi.
Acciaio al carbonio
Offre un'elevata resistenza a un costo inferiore, ma richiede una placcatura, un rivestimento o un altro trattamento superficiale, poiché l'acciaio al carbonio non trattato è soggetto a ruggine.
Lega di zinco
Utilizzato nei componenti pressofusi in cui sono richieste precisione dimensionale e forme complesse per applicazioni a carico medio.
Per un acquirente, il materiale è la prima cosa da verificare in qualsiasi preventivo. Una cerniera il cui prezzo è nettamente inferiore rispetto alle altre è spesso realizzata con un materiale di qualità inferiore o con uno spessore minore. Tale differenza potrebbe non risultare evidente in fattura, ma può manifestarsi in seguito sotto forma di corrosione, deformazione, usura o guasti in fase di utilizzo.
Fase 2: Formatura — Stampaggio, fusione e pressofusione
Conclusioni per l'acquirente: Il metodo di formatura indica a quale scopo è destinata la cerniera: produzione in serie di pezzi piatti, elementi strutturali pesanti o forme precise e dettagliate.
La formatura è il processo attraverso il quale la lamiera piana o il metallo fuso assumono la forma caratteristica di un'ala o del corpo di una cerniera. Il metodo utilizzato dipende dal progetto della cerniera, dal volume di produzione, dai requisiti di resistenza e dal budget a disposizione per gli stampi.
Stampaggio
Una pressa dotata di uno stampo temprato taglia e modella la lamiera. È veloce, riproducibile ed economica in caso di produzione in serie.
Ideale per: cerniere a battente per grandi volumi e ante piatte uniformi.
Casting
Il metallo fuso viene versato in uno stampo per formare corpi tridimensionali più pesanti che sarebbero difficili da stampare.
Ideale per: corpi di cerniere robusti, resistenti, complessi e adatti a impieghi gravosi.
Pressofusione
La lega di zinco fusa viene iniettata sotto pressione in uno stampo di precisione, consentendo di ottenere forme accurate e ricche di dettagli.
Ideale per: Corpi di cerniera precisi, dettagliati, per coppie medie e posizionamento.
Anche lo stampaggio, la fusione e la pressofusione incidono sui costi e sui tempi di consegna dei prodotti personalizzati. I componenti stampati richiedono stampi; quelli fusi e pressofusi richiedono stampi di fusione. Quando gli stampi non sono già disponibili, il primo ciclo di produzione richiede più tempo e comporta solitamente un costo di allestimento.
Fase 3: Lavorazione meccanica — CNC, fresatura e foratura
Conclusioni per l'acquirente: La lavorazione determina se la cerniera si fissa correttamente, ruota senza intoppi e mantiene le stesse caratteristiche in tutto il lotto di produzione.
Una volta ottenuta la forma di base, la lavorazione meccanica aggiunge gli elementi che la formatura da sola non è in grado di controllare con sufficiente precisione: posizioni esatte dei fori, superfici di accoppiamento piane, fori per perni e dettagli dimensionali di precisione.
La lavorazione CNC e la fresatura consentono di portare il pezzo alle dimensioni finali con un controllo ripetibile. La foratura e l’alesatura creano i fori di montaggio e il foro per il perno con diametro e posizione controllati. La tolleranza rispettata in questa fase determina se i fori di montaggio sono allineati, se il perno ruota senza intoppi e senza gioco e se più cerniere sulla stessa porta distribuiscono il carico in modo uniforme.
Per gli acquirenti OEM, vale la pena informarsi direttamente sulle tolleranze di lavorazione. Raramente queste sono indicate nei cataloghi, ma incidono notevolmente sull’assemblaggio in linea di produzione. Un fornitore che esegue la lavorazione internamente e ne controlla le tolleranze è in grado di garantire la precisione della disposizione dei fori. Le modalità di specificazione dei fori di una cerniera sono illustrate nella nostra guida a schemi dei fori di montaggio delle cerniere.
Fase 4: Flessione ed estensione dell’articolazione
Conclusioni per l'acquirente: La precisione dei perni influisce sulla fluidità della rotazione, sull’adattamento dei perni, sull’usura e sull’allineamento a lungo termine della porta.
Il perno è il cilindro arrotolato che trattiene il perno di fissaggio. Trasforma le due ante in un perno funzionale. In molti tipi di cerniere, il bordo dell’anta viene arrotolato o piegato formando una curva che diventa il cilindro, mentre in questa fase si forma qualsiasi geometria con braccio sfalsato o piegato.
Se il perno è laminato fino a raggiungere un diametro uniforme e le ante si incastrano perfettamente, il perno scorre senza intoppi e il carico viene distribuito lungo il cilindro. Se il perno è irregolare, la cerniera può bloccarsi, usurarsi in punti specifici o sviluppare gioco. Nelle cerniere piegate e sfalsate, la precisione della piegatura determina anche se la porta non urta contro il telaio e si appoggia correttamente contro la guarnizione.
Fase 5: Assemblaggio
Conclusioni per l'acquirente: L'assemblaggio determina la sensazione di movimento, la coppia di tenuta, l'uniformità tra i vari componenti e le prestazioni della cerniera nel corso di cicli ripetuti.
L'assemblaggio è il processo attraverso il quale i singoli componenti si uniscono per formare un unico elemento mobile. Nella sua forma più semplice, ciò significa incastrare le ante e inserire il perno. Nel caso delle cerniere funzionali, l'assemblaggio prevede anche l'aggiunta dei componenti che garantiscono un movimento fluido, il posizionamento, la rimozione o la resistenza alla torsione.
Cerniere di base
Le foglie sono incastrate a livello dell'articolazione e fissate con un perno.
Cerniere a coppia
Vengono aggiunti elementi di attrito, rondelle o piastre di contatto, il cui funzionamento viene regolato per garantire una resistenza di tenuta costante.
Cerniere a sollevamento
I componenti maschio e femmina sono accoppiati in modo tale da consentire la rimozione della porta senza l'uso di attrezzi.

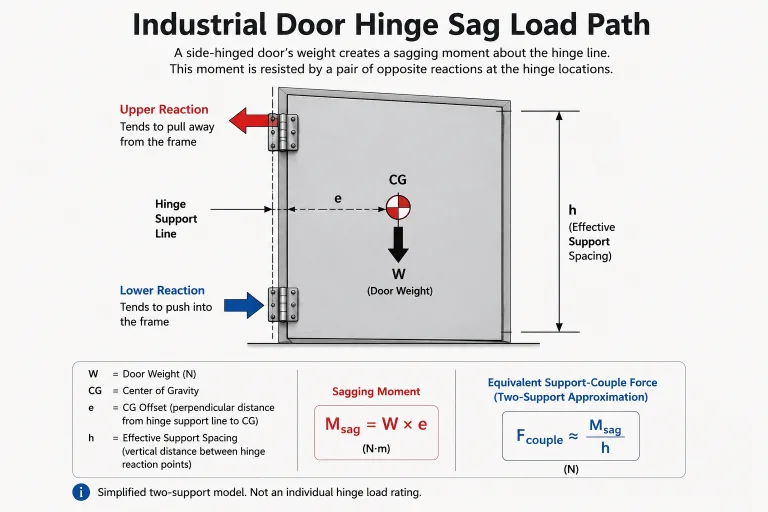

In un'installazione a due cerniere, le cerniere sinistra e destra devono funzionare in modo sufficientemente coordinato da condividere il carico senza provocare lo sbilanciamento della porta. Nel caso delle cerniere a coppia, i produttori spesso selezionano e abbinano i componenti in modo che la resistenza rimanga costante all'interno dello stesso lotto.
Fase 6: Trattamento superficiale
Conclusioni per l'acquirente: Il trattamento superficiale protegge la cerniera dall'ambiente in cui opera, e le scorciatoie nascoste in questa fase spesso si manifestano in seguito sotto forma di corrosione precoce.
Il trattamento superficiale protegge la cerniera finita dalla corrosione e dall'usura. In ambienti esterni, costieri, soggetti a lavaggi intensivi o corrosivi, la finitura può essere importante quanto il materiale di base.
Placcatura
Uno strato metallico, come lo zinco o il nichel, protegge l'acciaio al carbonio o la lega di zinco e ne migliora l'aspetto.
Rivestimento in polvere
Una finitura rivestita di lunga durata che conferisce resistenza alla corrosione e colore, comunemente utilizzata su cerniere in acciaio al carbonio e in lega di zinco.
Passivazione e lucidatura
L'acciaio inossidabile viene passivato per rafforzare la sua barriera anticorrosiva e lucidato per migliorarne l'aspetto e facilitarne la pulizia.
Adattare il trattamento all’ambiente è ciò che fa la differenza tra una cerniera che dura nel tempo e una che si arrugginisce prematuramente. Una cerniera in acciaio al carbonio verniciata a polvere può funzionare bene in ambienti interni, ma non reggere all’esterno se il rivestimento è sottile o danneggiato in corrispondenza dei fori. Una cerniera in acciaio inossidabile 316 passivato offre prestazioni migliori in presenza di salsedine, dove una cerniera in acciaio placcato potrebbe non essere adatta.
Fase 7: Controllo qualità e ispezione
Conclusioni per l'acquirente: Un singolo campione di buona qualità non dimostra granché. È un processo di controllo qualità a garantire che anche la millesima cerniera sia all’altezza della prima.
Il controllo qualità non è una singola fase finale. È una disciplina che abbraccia tutte le fasi: dal ricevimento dei materiali, alla formatura, alla lavorazione meccanica, all'assemblaggio, alla finitura e al controllo dei pezzi finiti.
Un produttore competente verifica le dimensioni rispetto al disegno tecnico, controlla la finitura ed effettua i test prestazionali necessari: coppia di serraggio ad angoli prestabiliti per le cerniere a coppia, fluidità di funzionamento e gioco per i perni, durata ciclica per i movimenti ripetuti e resistenza alla corrosione laddove l’applicazione lo richieda.
Cosa può richiedere un acquirente come prova
- Tipo di materiale e certificato
- Rapporto di controllo dimensionale
- Specifiche relative al trattamento superficiale
- Dati relativi alla coppia o alla forza di tenuta
- Risultati dei test ciclici
- Risultati relativi alla nebbia salina o alla corrosione
- Ispezione pre-spedizione
- ISO 9001 o sistema equivalente
Quanto tempo ci vuole per produrre una cerniera?
Conclusioni per l'acquirente: I tempi di consegna dipendono dal fatto che gli stampi e l'approvazione del primo articolo siano già disponibili.
Una cerniera standard, già pronta e disponibile a magazzino, può essere spedita rapidamente perché le fasi più complesse sono state completate in precedenza. Una cerniera su misura, invece, richiede di ricominciare da capo gran parte di quel processo.
La fase che incide maggiormente sui tempi di consegna dei prodotti personalizzati è quella relativa agli stampi. Un pezzo stampato richiede uno stampo, mentre un pezzo fuso o pressofuso richiede un calco. Una volta che gli stampi sono disponibili, gli ordini ripetitivi vengono evasi più rapidamente perché il processo è già collaudato. Questo è il motivo per cui i fornitori possono fornire preventivi per i pezzi a magazzino in pochi giorni, ma per quelli personalizzati in settimane: la differenza sta nel fatto che la progettazione, la realizzazione degli stampi e l’approvazione del primo articolo siano già state completate.
In che modo il processo di produzione varia a seconda del tipo di cerniera
Le sette fasi costituiscono la struttura portante comune, ma i diversi tipi di cerniere mettono in risalto fasi diverse. Essere a conoscenza di questo aiuta gli acquirenti a porre domande più mirate.
| Tipo di cerniera | Focus sulla produzione | Dove si decide la qualità |
|---|---|---|
| Cerniere a battente / per lamiera | Stampaggio e foratura | Formazione uniforme delle foglie e schema preciso dei fori |
| Cerniere per impieghi gravosi | Fusione o formatura di lamiere spesse, lavorazione meccanica | Resistenza del materiale e accoppiamento delle parti lavorate sotto carico |
| Cerniere di coppia / di posizionamento | Pressofusione e assemblaggio di precisione | Coerenza degli elementi di attrito e comportamento coordinato |
| Cerniere a scomparsa | Formatura e assemblaggio a coppie | Adattamento maschio/femmina e allineamento ripetibile |
| Cerniere a saldare | Formatura del cilindro e delle zone di saldatura | Concentricità dei cilindri e superfici pronte per la saldatura |
| Cerniere a scomparsa | Stampaggio, piegatura e assemblaggio | Precisione con il braccio piegato e movimento fluido |
Per una cerniera a coppia, informatevi sull’assemblaggio e sull’uniformità dell’attrito. Per una cerniera per impieghi gravosi, informatevi sul materiale e sulla precisione di accoppiamento. Per una cerniera a scomparsa, informatevi sulla precisione della geometria della piegatura. Questo è anche il punto di partenza per valutare la reale capacità di un fornitore, come illustrato nella nostra guida su Come valutare un fornitore di cerniere industriali si basa direttamente su.
Perché il processo di produzione è importante per gli acquirenti
Per un ingegnere o un responsabile acquisti OEM, comprendere il processo di produzione trasforma una cerniera da un componente misterioso in qualcosa che può essere valutato e specificato con sicurezza. La resistenza deriva dal materiale e dalla formatura. L’adattamento deriva dalla lavorazione meccanica. La sensazione al tatto deriva dall’assemblaggio. La durata deriva dal trattamento superficiale e dal controllo qualità.
Inoltre, ridefinisce il concetto di prezzo. Una cerniera venduta a un prezzo nettamente inferiore rispetto alle altre non è più economica per magia. Spesso è più economica perché in qualche fase del processo è stato fatto un compromesso: un materiale di qualità inferiore, uno spessore minore, tolleranze più ampie, una finitura più sottile o un controllo meno rigoroso. A volte questo compromesso è accettabile per una porta a basso rischio. Spesso, però, non lo è.
Hai bisogno di verificare la compatibilità di una cerniera con la tua applicazione?
Un produttore che gestisce internamente l'intero processo è in grado di garantire una qualità costante e di risalire all'origine di un eventuale problema. Se desiderate valutare una cerniera in relazione alla vostra applicazione e capire come verrebbe realizzata, potete Condividi qui le tue esigenze per una revisione tecnica.
Domande frequenti
Come vengono prodotte le cerniere industriali?
Le cerniere industriali vengono realizzate attraverso una sequenza di fasi: selezione del materiale (di solito acciaio inossidabile, acciaio al carbonio o lega di zinco), formatura delle ante o del corpo tramite stampaggio, fusione o pressofusione, lavorazione dei fori e degli elementi con macchine a controllo numerico (CNC) e foratura, piegatura o rullatura del snodo, assemblaggio delle ante con un perno ed eventuali boccole o parti di attrito, applicazione di un trattamento superficiale per la resistenza alla corrosione e ispezione del pezzo finito rispetto agli standard dimensionali e prestazionali. Ogni fase determina una proprietà su cui l’acquirente farà poi affidamento, dalla resistenza all’adattabilità alla durata.
Qual è la differenza tra la stampaggio e la fusione di una cerniera?
Lo stampaggio utilizza una pressa e uno stampo temprato per tagliare e formare un'ala della cerniera dalla lamiera; è un processo veloce, ripetibile ed economico in caso di produzione in serie, il che lo rende lo standard per le cerniere a battuta e in lamiera. La fusione consiste nel versare metallo fuso in uno stampo per formare corpi tridimensionali più pesanti, difficili da stampare, adatti a forme spesse, resistenti e complesse per cerniere destinate a impieghi gravosi. La pressofusione è un processo affine che consiste nell’iniettare sotto pressione una lega di zinco fusa in uno stampo di precisione per ottenere un’elevata accuratezza dimensionale; è comunemente utilizzata nelle cerniere di coppia e di posizionamento.
Di quali materiali sono fatte le cerniere industriali?
Le cerniere industriali sono realizzate principalmente con tre famiglie di materiali. L’acciaio inossidabile, solitamente 304 o 316, viene utilizzato per la sua resistenza alla corrosione; il 316, in particolare, contiene molibdeno che garantisce una resistenza di gran lunga superiore al sale e ai cloruri. L’acciaio al carbonio offre un’elevata resistenza a un costo inferiore, ma necessita di un trattamento superficiale poiché, se lasciato a vista, è soggetto a ruggine. La lega di zinco, ottenuta mediante pressofusione, garantisce un’eccellente precisione dimensionale per carichi medi ed è solitamente placcata o verniciata a polvere. La scelta corretta dipende dal carico e dall’ambiente a cui la cerniera sarà sottoposta.
Perché il processo di produzione influisce sulla qualità e sul prezzo delle cerniere?
Poiché ogni fase definisce una caratteristica su cui l’acquirente fa affidamento, e ogni fase può essere ridotta per tagliare i costi. Una qualità inferiore del materiale, uno spessore minore, tolleranze di lavorazione più ampie, un trattamento superficiale saltato o più sottile, oppure un controllo meno rigoroso, riducono tutti il prezzo ma compromettono anche la resistenza, l’adattamento, la resistenza alla corrosione o l’uniformità del pezzo. Una cerniera il cui prezzo è di gran lunga inferiore a quello delle altre è solitamente più economica perché in qualche fase del processo è stato effettuato un taglio, e tale compromesso spesso si manifesta in seguito sotto forma di guasti sul campo piuttosto che sulla fattura.
Cosa dovrei chiedere a un produttore di cerniere per verificarne la qualità?
Richiedete la classificazione del materiale e il relativo certificato, un rapporto di controllo dimensionale, le specifiche relative al trattamento superficiale e i dati prestazionali quali la coppia di serraggio, i risultati delle prove cicliche e, se del caso, i risultati delle prove di nebbia salina o di corrosione. Chiedete se lo stabilimento gestisce il processo internamente, se è in possesso della certificazione ISO 9001 o di un sistema di qualità equivalente e se effettuerà un’ispezione prima della spedizione. Un fornitore in grado di fornire questa prova dimostra di avere un processo sotto controllo; chi invece si limita a offrire rassicurazioni sta trasferendo il rischio sull’acquirente.
