Дверные петли для электрических шкафов: Нагрузка, герметизация и заземление

Дверные петли для электротехнических шкафов - это не просто механическая фурнитура. В промышленных шкафах управления, шкафах распределения питания, щитах автоматизации, наружных электрощитах и системах управления машинами петли влияют на то, как дверь переносит нагрузку, сжимает уплотнитель, поддерживает выравнивание, обеспечивает непрерывность заземления и безопасный доступ для обслуживания.

Неправильно подобранная петля может привести к провисанию двери, неравномерному сжатию прокладки, попаданию воды или пыли, смещению защелки, ослаблению крепежа или ненадежному соединению двери с рамой. Для электротехнических шкафов эти проблемы являются не только механическими. Они могут повлиять на защиту шкафа, безопасность обслуживания и долгосрочную надежность системы.

В этом руководстве объясняется, как оценить петли для дверей электрических шкафов на основе четырех инженерных требований: грузоподъёмность, эффективность уплотнения, заземление и соединение, и доступ для обслуживания.

Данное руководство посвящено непосредственно дверным петлям. Для проектов, в которых петли должны оцениваться вместе с замками, уплотнителями, ручками, конструкцией шкафа и защитой корпуса, следует использовать более широкое руководство. решение по оборудованию корпуса должны рассматриваться как единая система.

Почему петли для дверей электрошкафов требуют иного подхода к проектированию

Двери электрических шкафов часто несут на себе не только вес панели. Они могут включать замки, ручки, смотровые окна, предупреждающие надписи, ленты заземления, системы прокладок, компоненты управления, карманы для кабелей, вентиляционные отверстия, фильтры или слои изоляции. Эти дополнительные компоненты изменяют центр тяжести двери и увеличивают нагрузку на линию петель.

В отличие от обычной двери шкафа, дверь электрического шкафа должна сохранять функцию защиты шкафа. Петля должна удерживать дверь на одной линии, чтобы уплотнитель правильно сжимался, защелка правильно фиксировалась, а дверь можно было открыть для осмотра, не повредив проводку, соединительные ленты или уплотнительные поверхности.

Поэтому выбор петли не должен рассматриваться как отдельное решение, касающееся оборудования. Его следует рассматривать вместе с рамой шкафа, весом двери, конструкцией прокладки, способом заземления, частотой доступа и условиями установки.

Нагрузка и выравнивание дверей в электротехнических шкафах

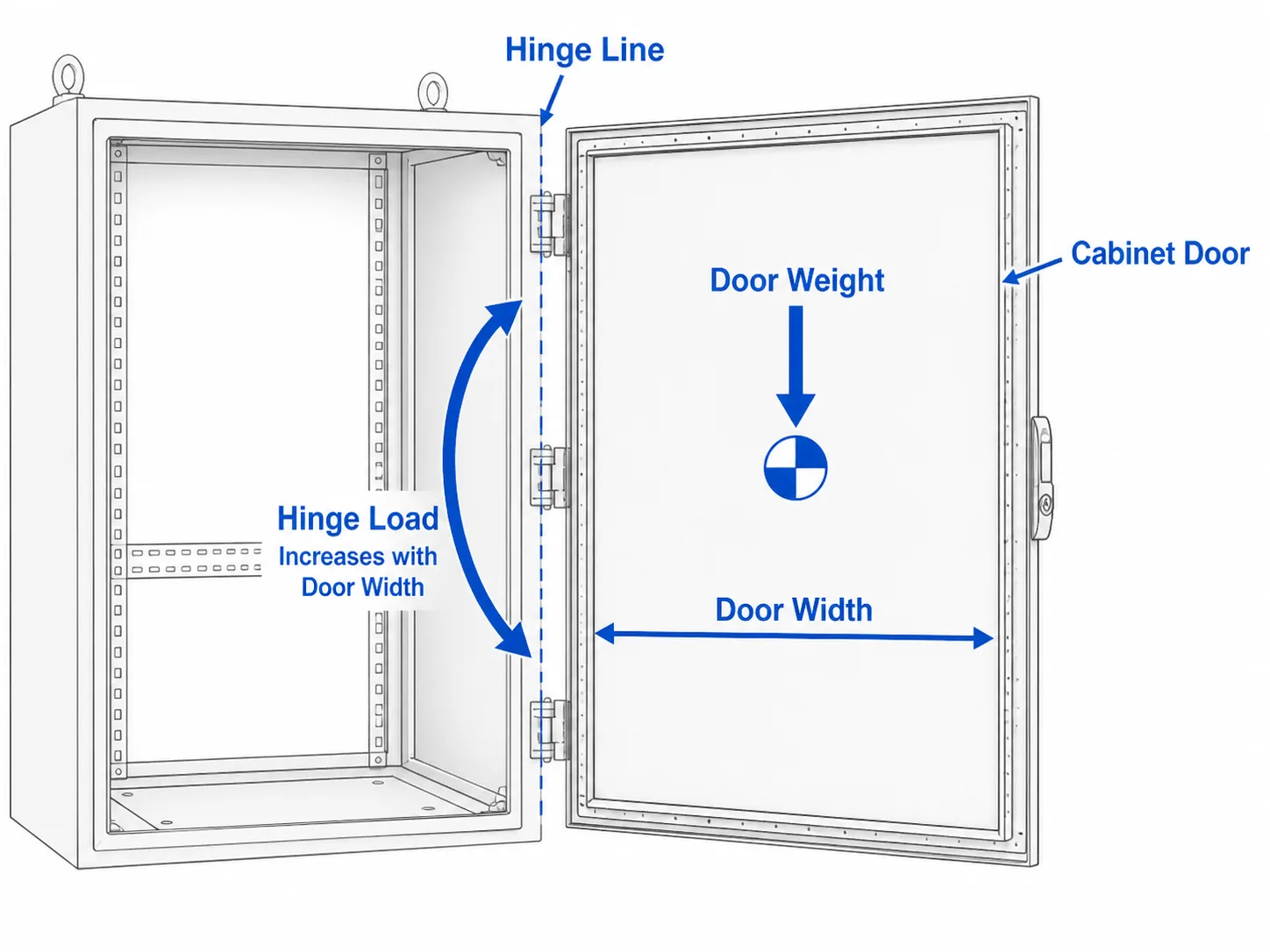

Вес, ширина и установленные компоненты двери

Первый фактор нагрузки - это общий вес двери. Сюда входят металлическая панель, ручки, замки, уплотнители, смотровые окна, аксессуары, наклейки, вентиляционные отверстия и любые компоненты, установленные на двери. В электротехнических шкафах даже небольшие дополнительные детали могут сместить центр тяжести и увеличить нагрузку на петли.

Ширина ворот так же важна, как и их вес. Широкая дверь создает большее усилие на линии петли, особенно при многократном открывании двери во время технического обслуживания. Если петля не соответствует спецификации, дверь может медленно опускаться, что приведет к потере компрессии прокладки, смещению защелки и неравномерному контакту между дверью и рамой.

При выборе петли для тяжелых или широких дверей шкафа оцените хотя бы эти факторы:

• Общий вес двери: включают в себя всю установленную фурнитуру и аксессуары.
• Ширина и высота двери: Более широкие двери увеличивают изгибающий момент на линии петель.
• Центр тяжести: проверьте, не смещают ли аксессуары груз в сторону от петли.
• Частота открытия: Часто обслуживаемые панели требуют повышенной износостойкости.
• Жесткость рамы: Тонкий металлический лист может потребовать усиления в области шарнира.
• Сжатие прокладок: выравнивание петель должно обеспечивать постоянное давление уплотнения.

Как провисание двери влияет на защелкивание и сжатие уплотнителя

Провисание двери особенно проблематично в электротехнических шкафах, поскольку оно может повлиять не только на внешний вид двери. Когда дверь опускается по свободному краю, защелка может перестать правильно выравниваться, уплотнитель может сжиматься неравномерно, а линия уплотнения со стороны петель может потерять контактное давление.

Это может снизить способность корпуса противостоять воде, пыли или загрязнениям. В некоторых конструкциях провисание может также создавать дополнительную нагрузку на хомуты заземления или внутреннюю проводку вблизи двери. Если для закрытия двери требуется дополнительное усилие, причина может заключаться в несоосности петель, слабых местах крепления или недостаточной несущей способности петель.

Если свободный край двери начинает опускаться, это следует исправить на ранней стадии. В электрических шкафах, провисание двери может также снижать эффективность уплотнения, а не оставаться только проблемой визуального выравнивания.

Когда требуются сверхпрочные петли или усиленное крепление

Тяжелые двери, высокие панели, открытые шкафы и шкафы со смонтированным оборудованием могут потребовать использования сверхпрочных петель или усиленных монтажных зон. Одной прочной петли недостаточно, если стенка шкафа, резьба винта, зона сварки или монтажная панель не выдерживают нагрузки.

Усиленное крепление петель особенно важно, если дверь часто открывается, подвергается вибрации или устанавливается на открытом воздухе. Тонкий металлический лист может со временем деформироваться, что приводит к изменению линии петли и снижению плотности прилегания прокладки.

Если в шкафу используется большая стальная дверь или панель доступа с высокой нагрузкой, расположение петель следует проверить с учетом веса двери, ее ширины, усиления рамы и ожидаемых циклов эксплуатации. В таких случаях следует использовать сверхпрочная петля может потребоваться вместо стандартной петли для шкафа.

Эффективность уплотнения: Как петли влияют на сжатие прокладок

Сжатие со стороны петель и выравнивание двери

Герметичность электрического шкафа зависит от равномерного сжатия прокладки по периметру двери. Со стороны петель часто бывает сложнее всего, так как петли должны обеспечивать вращение, сохраняя при этом выравнивание двери относительно рамы.

Если петля создает неравномерное расстояние между дверью и корпусом шкафа, прокладка может быть пережата в одной области и недожата в другой. Избыточное сжатие может сократить срок службы прокладки, а недостаточное - создать места утечки пыли, влаги или брызг воды.

Поэтому при выборе петли следует учитывать не только грузоподъемность, но и то, как положение петли, толщина створки, зазор между кулаками, угол открытия и монтажный допуск влияют на линию уплотнения.

Непрерывные, стыковые, скрытые и подъемные петли влияют на герметичность

Различные типы петель по-разному влияют на уплотнение. Сплошная петля может распределять нагрузку по краю двери и помогает поддерживать более постоянный зазор со стороны петли. Врезные петли проще и легче в установке, но они концентрируют нагрузку в нескольких точках. Скрытые петли могут защитить внешний вид и уменьшить количество открытых элементов фурнитуры, но они требуют тщательной геометрии для обеспечения сжатия прокладки. Подъемные петли улучшают доступ, но съемная конструкция не должна снижать стабильность выравнивания после многократного снятия двери.

Выбор оптимального типа петли зависит от требований к герметичности шкафа, размера двери, частоты доступа и условий установки. Например, для наружного электрического шкафа с высокими требованиями к защите приоритетом может быть выравнивание и коррозионная стойкость, в то время как для внутренней сервисной панели приоритетом может быть простой доступ и легкая замена.

Для шкафов, устанавливаемых вне помещений и подвергающихся воздействию влажности или соляного тумана в прибрежных районах, требуется более строгий контроль материалов и уплотнений. В этих случаях, Выбор петли NEMA 4X следует учитывать корпус петли, крепеж, стабильность прокладки и долговременную коррозионную стойкость.

Распространенные ошибки при уплотнении со стороны петель

Причиной многих отказов в герметизации шкафов являются небольшие ошибки в конструкции со стороны петель. К ним относятся расположение петли слишком близко к пути прокладки, использование петель, которые отрывают дверь от плоскости, отсутствие усиления зоны крепления петли или игнорирование смещения двери после многократных циклов открывания.

Во время тестирования прототипа проверьте, равномерно ли закрывается дверь без приложения дополнительных усилий, плавно ли фиксируется защелка и видны ли на уплотнителе следы сжатия. Если сторона петли заметно ослаблена или чрезмерно сжата, проблему следует устранить до начала производства.

Заземление и соединение: Ключевое различие в петлях для электрических шкафов

Почему петли сами по себе не должны рассматриваться как надежный путь заземления

Заземление и соединение - это те области, в которых петли для дверей электрических шкафов больше всего отличаются от обычных петель для шкафов. Петля может механически соединять дверь, но это не означает, что она обеспечивает надежный низкоомный электрический путь между дверью и корпусом шкафа.

Краска, порошковое покрытие, окисление, смазка, коррозия, вибрация и износ шарнира - все это может увеличить сопротивление контакта. Даже если петля кажется металлической, электрический путь может со временем стать непостоянным. Именно поэтому во многих конструкциях электрических шкафов между дверью и корпусом шкафа устанавливается специальная соединительная перемычка, медная оплетка или заземляющий ремень.

Петля должна рассматриваться как часть механической несущей системы. Если электробезопасность зависит от целостности двери и рамы, то путь заземления или соединения должен быть спроектирован, установлен и проверен отдельно.

Проблемы с лакокрасочным покрытием, коррозией и контактным сопротивлением

Окрашенные и покрытые порошковой краской дверцы шкафов часто создают скрытую проблему сцепления. Покрытие улучшает защиту от коррозии, но оно также может препятствовать прямому контакту металла в области крепления петель. Со временем коррозия вокруг винтов, штифтов петель или монтажных отверстий может еще больше увеличить сопротивление.

По этой причине полагаться только на контакт штифта петли рискованно. Если дверь шкафа требует непрерывного заземления, конструкция должна предусматривать четкий путь соединения, который остается эффективным даже после многократного перемещения двери, износа покрытия, чистки и воздействия окружающей среды.

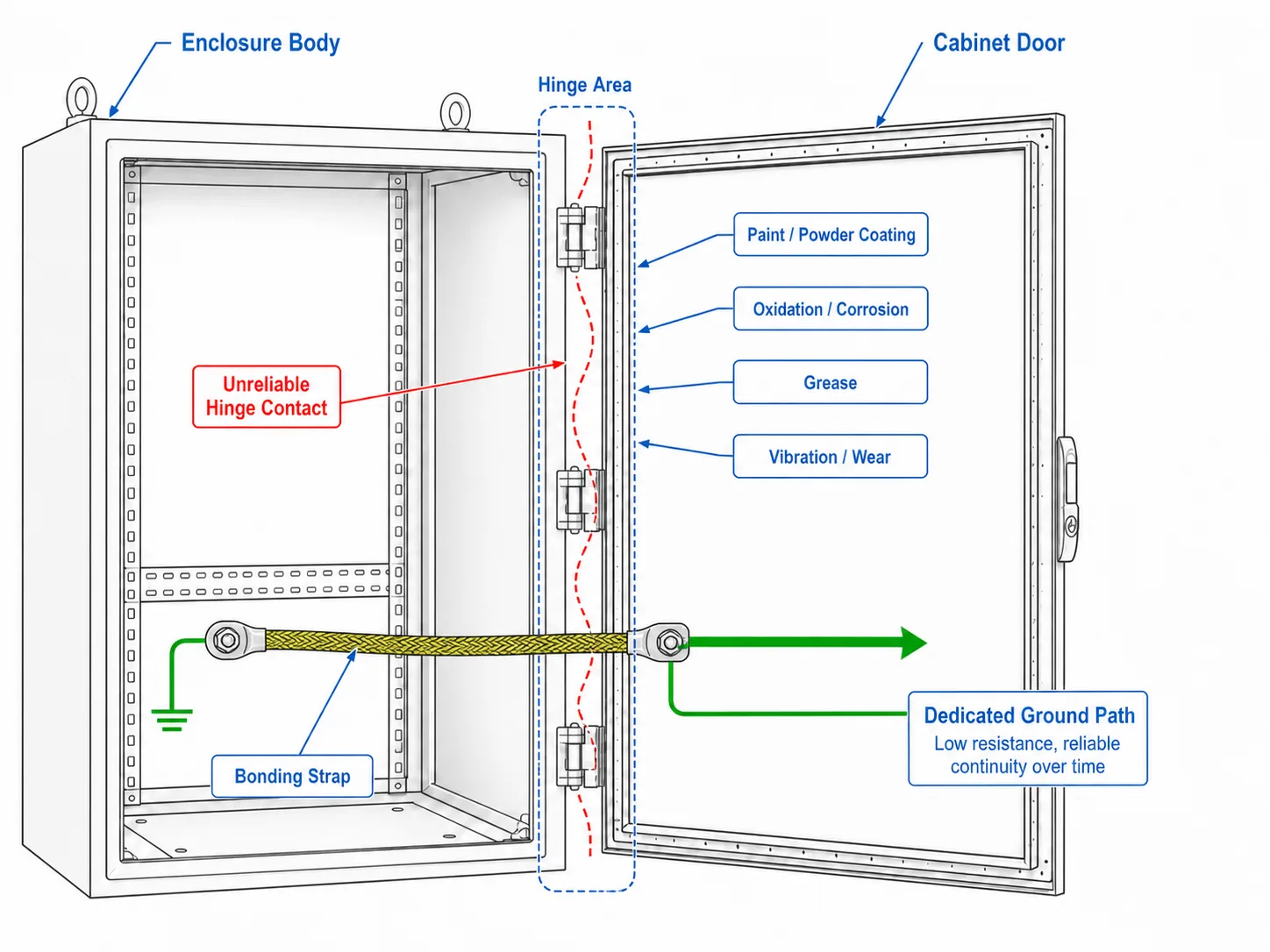

Заземляющие ленты, оплетки и соединительные перемычки

Для соединения двери шкафа с основным корпусом обычно используется гибкий заземляющий ремень или перемычка с оплеткой. Лента должна быть проложена так, чтобы она не мешала движению петель, не прижималась к уплотнителю, не терлась об острые края и не перетягивалась при максимальном угле открытия.

Если используется подъемная или съемная дверь, стратегия крепления становится еще более важной. Конструкция должна определять, остается ли соединительная лента прикрепленной, может ли она быть безопасно отсоединена или должна быть установлена заново после снятия двери. Бригады технического обслуживания должны иметь возможность проверять соединительное соединение, не нарушая выравнивания петель.

Как проверить целостность между дверью и рамой

Непрерывность соединения двери с рамой должна быть проверена во время испытаний прототипа, проверки сборки и технического обслуживания. Проверка должна подтвердить наличие, надежность крепления, правильность прокладки и защиту от истирания и коррозии соединительной ленты.

Если требуется проверка целостности, используйте соответствующие методы испытаний, определенные проектом, заказчиком или применимыми требованиями электробезопасности. Основной принцип прост: не предполагайте, что петля обеспечивает непрерывность заземления, если конструкция не была испытана и проверена в реальных условиях установки.

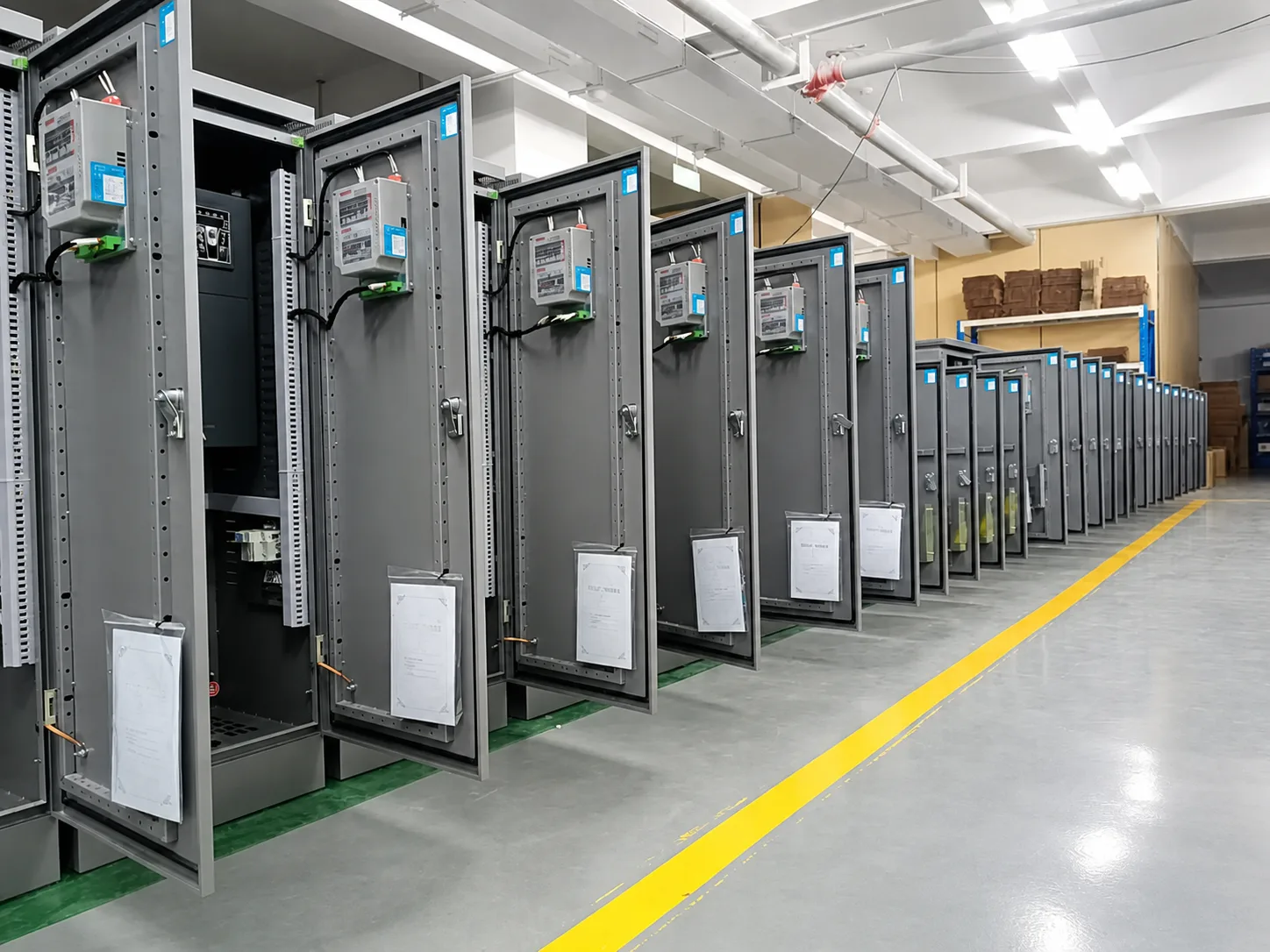

Доступ для обслуживания без потери безопасности и герметичности

Когда фиксированная петля безопаснее

Фиксированные петли часто более безопасны, когда дверь шкафа должна оставаться постоянно закрепленной, шкаф устанавливается на открытом воздухе, дверь должна поддерживать стабильное сжатие прокладки, или конструкция должна снизить риск случайного снятия двери. Фиксированные петли также могут упростить прокладку соединительных лент, поскольку движение двери предсказуемо.

Для промышленных электрических шкафов с высокой интенсивностью использования фиксированные петли могут обеспечить лучшее долгосрочное выравнивание, чем съемные конструкции, если дверь не нужно снимать для обслуживания. Компромисс заключается в том, что доступ к обслуживанию может быть ограничен в узких проходах, машинных отделениях или при настенном монтаже.

Когда петля с подъемным механизмом упрощает обслуживание

Подъемные петли могут быть полезны, когда техническому персоналу необходимо снять дверцу шкафа для доступа к проводке, замены компонентов, очистки или работы в ограниченном пространстве. Снятие двери может улучшить видимость и уменьшить помехи при обслуживании.

Однако подъемные петли не следует выбирать только из соображений удобства. Проектировщик должен проверить, влияет ли многократное снятие двери на выравнивание, сжатие прокладки, износ штифта петли, защиту от коррозии, безопасность и целостность заземления.

Если дверь необходимо снимать во время эксплуатации, сопоставьте это преимущество с необходимостью сохранения выравнивания, стабильности уплотнения и непрерывности склеивания. Именно здесь необходимо сделать выбор между подъемные и фиксированные петли для шкафов становится важным.

Как съемные двери должны справляться с приклеиванием и сборкой

Если в электрическом шкафу используется съемная дверь, метод соединения должен быть частью процедуры обслуживания. Техник должен знать, нужно ли отсоединять скрепляющую ленту перед снятием двери, как ее подсоединять и как проверить, что дверь остается правильно скрепленной после сборки.

Сама петля также должна возвращать дверь в прежнее положение после снятия. Если дверь смещается после повторной установки, уплотнитель может сжиматься неравномерно, а защелка может выравниваться неправильно. По этой причине конструкции подъемных петель, используемых в электротехнических шкафах, должны быть проверены как на механическую повторяемость, так и на надежность электрического соединения.

Таблица выбора петель для дверей электрических шкафов

Распространенные ошибки при проектировании дверных петель для электрошкафов

Предполагается, что петля может безопасно пропускать ток

Распространенной ошибкой является предположение, что металлическая петля автоматически обеспечивает надежное заземление. В действительности на контакт петель могут влиять краска, ржавчина, смазка, вибрация и износ. Если дверь шкафа должна быть заземлена, используйте специальную заземляющую ленту или соединительную перемычку и проверьте целостность.

Игнорирование сжатия прокладки со стороны петли

Еще одна ошибка - проверка только стороны защелки и игнорирование стороны петель. Дверь может казаться закрытой, если уплотнитель со стороны петель недостаточно или слишком сильно сжат. Это может снизить эффективность уплотнения и сократить срок службы прокладки.

Выбор подъемных петель без плана связывания

Подъемные петли улучшают доступ, но съемные двери нуждаются в четкой стратегии скрепления. Если соединительная лента отсоединяется во время обслуживания и неправильно устанавливается на место, то после технического обслуживания дверь может перестать обеспечивать требуемую целостность.

Использование коррозионно-стойких шарниров с несовместимыми крепежными элементами

Использование петли из нержавеющей стали не устраняет риск коррозии, если винты, шайбы, вставки или материалы рамы несовместимы. В наружных электротехнических шкафах коррозия часто начинается вокруг крепежных элементов еще до того, как выходит из строя сам корпус петли.

В некоторых проектах, Сталь с покрытием может быть приемлемой, в то время как нержавеющая сталь более безопасна. во влажной или коррозионной среде. При окончательном выборе материала следует учитывать подверженность коррозии, требования к нагрузке, совместимость с крепежом и бюджет.

Недооценка компонентов, монтируемых на дверь

Установленные на двери аксессуары могут изменить реальную нагрузку. Ручки, замки, панели, наклейки, вентиляционные отверстия, окна и кабельные опоры могут смещать центр тяжести. Если эти детали добавлены после выбора петель, конечная дверь шкафа может повести себя не так, как ожидалось.

Рекомендации по осмотру и техническому обслуживанию

Дверные петли электрошкафа должны быть включены в план технического обслуживания шкафа. При осмотре следует обращать внимание не только на плавность открывания, но и на герметичность, склеивание, коррозию, состояние крепежа и выравнивание двери.

• Проверьте, открывается ли и закрывается ли дверь без заеданий.
• Осмотрите штифты шарниров, кулаки, винты и монтажные пластины на предмет износа или коррозии.
• Убедитесь, что защелка фиксируется без чрезмерного усилия.
• Проверьте, равномерно ли уплотнитель сжимается по периметру двери.
• Осмотрите заземляющие хомуты или соединительные перемычки на предмет ослабления, коррозии или истирания.
• Убедитесь, что съемные дверцы установлены в правильное положение после обслуживания.
• Ищите первые признаки провисания двери, перекоса рамы или смещения петель.

Для корпусов, находящихся на открытом воздухе, в условиях повышенной влажности, коррозии, вибрации или частого обслуживания, проверку шарниров и клеевых соединений следует проводить чаще. Небольшие проблемы с выравниванием шарниров могут перерасти в проблемы с герметизацией, риски заземления или задержки в обслуживании, если их игнорировать.

Заключение

Дверные петли для электрошкафов должны выбираться как часть полной конструкции шкафа. Петля должна поддерживать дверь, сохранять выравнивание, защищать от сжатия прокладки, обеспечивать безопасный доступ и не становиться слабым местом в стратегии заземления или соединения.

Выбор оптимальной петли зависит от четырех вопросов:

• Насколько тяжелой и широкой является дверь шкафа?
• Насколько важна герметизация прокладок и защита корпуса?
• Требуется ли для двери специальное соединение или заземление?
• Должна ли дверь оставаться неподвижной, широко открываться или сниматься для обслуживания?

Если ответить на эти вопросы в комплексе, то система шарниров будет более надежной, чем та, которая выбирается только по размеру или цене. Хорошо спроектированный шарнир корпуса обеспечивает механическую прочность, герметичность, электробезопасность и эффективность обслуживания в течение всего срока службы оборудования.
