Lista de comprobación para las pruebas de muestras de bisagras Torque destinada a compradores OEM

Solicitar muestras de bisagras de par no es solo un trámite de compra. Para los compradores de fabricantes de equipo original (OEM), los ingenieros y los equipos de proyecto, las pruebas con muestras son el puente entre una especificación de bisagra prometedora y una puerta, tapa, pantalla o panel de acceso listo para la producción. Una bisagra de torsión que da buenas sensaciones al tacto puede comportarse de forma muy diferente una vez montada en el producto real, con el peso real del panel, el centro de gravedad, la compresión de la junta, el ángulo de apertura y la fuerza que debe ejercer el usuario.

Por eso, las muestras de bisagras de par deben someterse a ensayo como parte del sistema completo del producto, y no como piezas sueltas sobre una mesa. El objetivo no es solo confirmar si la bisagra se abre y se cierra. El objetivo es verificar si el rango de par seleccionado, la disposición de la bisagra, la estrategia de fijación y la experiencia del usuario pueden resistir el uso real antes de que el fabricante de equipo original (OEM) se comprometa con el utillaje, la producción piloto o la compra al por mayor.

Esta guía ofrece a los compradores de fabricantes de equipos originales (OEM), ingenieros mecánicos, equipos de compras y jefes de proyecto una lista de comprobación práctica para evaluar muestras de bisagras de par antes de dar el visto bueno a la producción. Si aún estás decidiendo qué bisagra elegir para la muestra, nuestra guía de selección de bisagras dinamométricas explica cómo adaptar el rango de par, el material y la orientación a la aplicación.

Respuesta rápida: ¿Qué deben comprobar los compradores de fabricantes de equipos originales (OEM) antes de aprobar las muestras de bisagras de par?

Antes de aprobar una muestra de bisagra de par, los compradores de fabricantes de equipo original (OEM) deben probar la bisagra en la aplicación real o en un prototipo representativo. Deben confirmar el peso del panel, el centro de gravedad, el ángulo de apertura requerido, la posición de sujeción, la fuerza que debe ejercer el usuario, la consistencia del par, la resistencia del montaje, la cantidad de bisagras, la seguridad de los elementos de fijación, el rendimiento cíclico, la exposición ambiental y la repetibilidad de la producción. No se debe aprobar una muestra únicamente porque «dé buenas sensaciones» al tacto. Debe sujetar la puerta, la tapa o la pantalla reales en las posiciones requeridas sin desviarse, combarse, atascarse ni requerir una fuerza de apertura incómoda.

Por qué es importante realizar pruebas con muestras antes de realizar pedidos al por mayor

Muchos proyectos relacionados con bisagras de torsión comienzan con una pregunta sencilla: «¿Podrá esta bisagra mantener mi panel en su sitio?». La pregunta parece sencilla, pero la respuesta depende de algo más que del número de modelo de la bisagra.

Una bisagra de par genera una resistencia controlada alrededor de un eje de giro. Que esa resistencia sea la adecuada depende de la geometría completa del producto. Es posible que una pequeña tapa de acceso solo requiera un par de sujeción ligero. En cambio, un brazo de pantalla, una tapa abatible, la cubierta de un dispositivo médico o un panel de instrumentos pueden necesitar un rango de par mayor, un control de movimiento más preciso o una sensación específica en distintos ángulos.

Una prueba de muestra protege tanto al comprador como al proveedor. Ayuda al comprador a evitar pedir un rango de par incorrecto y al proveedor a recomendar una pieza basándose en datos reales de la aplicación, en lugar de tener que hacer conjeturas a partir de una foto.

El análisis de muestras es especialmente importante cuando:

• El panel debe mantenerse abierto sin resorte de gas ni brazo de sujeción.
• La cubierta debe detenerse en varios ángulos.
• La fuerza que debe ejercer el usuario para abrirla debe resultar suave y predecible.
• La bisagra se utiliza en pantallas, paneles de control, dispositivos médicos, cajas industriales o tapas de acceso compactas.
• El proyecto podría pasar de las muestras a 500, 1.000 o varios miles de unidades al mes.
• El espacio para el montaje es limitado.
• El peso del panel o el centro de gravedad pueden variar durante el desarrollo del producto.

Una prueba de ejemplo debería responder a una pregunta práctica: ¿Podrá esta bisagra funcionar en el producto real, con el ángulo real, bajo la carga real y para el usuario real?

Paso 1: Confirmar la solicitud antes de realizar la prueba

Antes de solicitar muestras, define cuál es la función prevista de la bisagra. Muchos fallos en las muestras se deben a que el comprador solicita un modelo de bisagra, pero no especifica las condiciones de uso.

Empieza por el tipo de producto:

Una bisagra de torsión debe someterse a pruebas específicas para su aplicación. Una bisagra destinada a una cubierta compacta no se somete a las mismas pruebas que una bisagra para un expositor pesado o un brazo de equipo médico.

Paso 2: Mide el peso real del panel

El primer dato de prueba es el peso real del panel. No lo calcule basándose únicamente en la chapa metálica o la cubierta de plástico sin revestimiento. El conjunto final puede incluir aislamiento, cristal, tiradores, juntas, módulos de pantalla, cableado, soportes, elementos de fijación, etiquetas o cubiertas protectoras. Todos estos elementos pueden modificar el par de apriete necesario.

Para realizar un análisis preciso de la muestra, anota:

Una bisagra que sujeta la tapa de un prototipo puede fallar después de que el equipo de producto añada una pantalla más gruesa, una junta o un asa más grande. Las pruebas deben realizarse con la versión más parecida posible al ensamblaje de producción.

Paso 3: Localizar el centro de gravedad

El par no solo depende del peso, sino también de la distancia a la que actúa dicho peso respecto al eje de la bisagra. El centro de gravedad suele ser el detalle que se pasa por alto en los primeros análisis sobre bisagras.

Por ejemplo, dos paneles pueden tener el mismo peso, pero requerir un par de giro diferente si la masa de uno de ellos está concentrada lejos de la línea de bisagra. Una pantalla con un cristal frontal pesado también puede dar una sensación diferente a la de una simple tapa metálica del mismo peso.

Para el análisis de muestras, comprueba lo siguiente:

• Distancia entre el eje de la bisagra y el centro de gravedad
• Si la carga se desplaza al abrirse el panel
• Tanto si son los cables como los componentes acoplados los que ejercen tracción sobre el panel
• Si el usuario va a añadir accesorios tras la instalación
• Tanto si el panel es vertical, horizontal, inclinado o abatible

Si no se conoce con certeza el centro de gravedad, comprueba varios niveles de par. No apruebes una bisagra de producción basándote únicamente en el peso estimado del panel. Para ver ejemplos prácticos de cómo el peso del panel y la distancia al centro de gravedad se traducen en un valor de par, consulta nuestro casos prácticos de cálculo de bisagras dinamométricas.

Paso 4: Definir el ángulo de apertura necesario

Una bisagra de torsión debe someterse a pruebas en los ángulos que resultan relevantes en el uso real. Algunos paneles solo necesitan una posición de apertura. Otros requieren un posicionamiento estable en un amplio rango.

Entre los requisitos habituales se incluyen:

Una bisagra que se mantiene fija a 90 grados puede que no lo haga a 150 grados. Una bisagra que funciona con suavidad a ángulos reducidos puede resultar rígida al final de su recorrido. Por eso, la prueba debe abarcar todo el rango de apertura que requiere el producto.

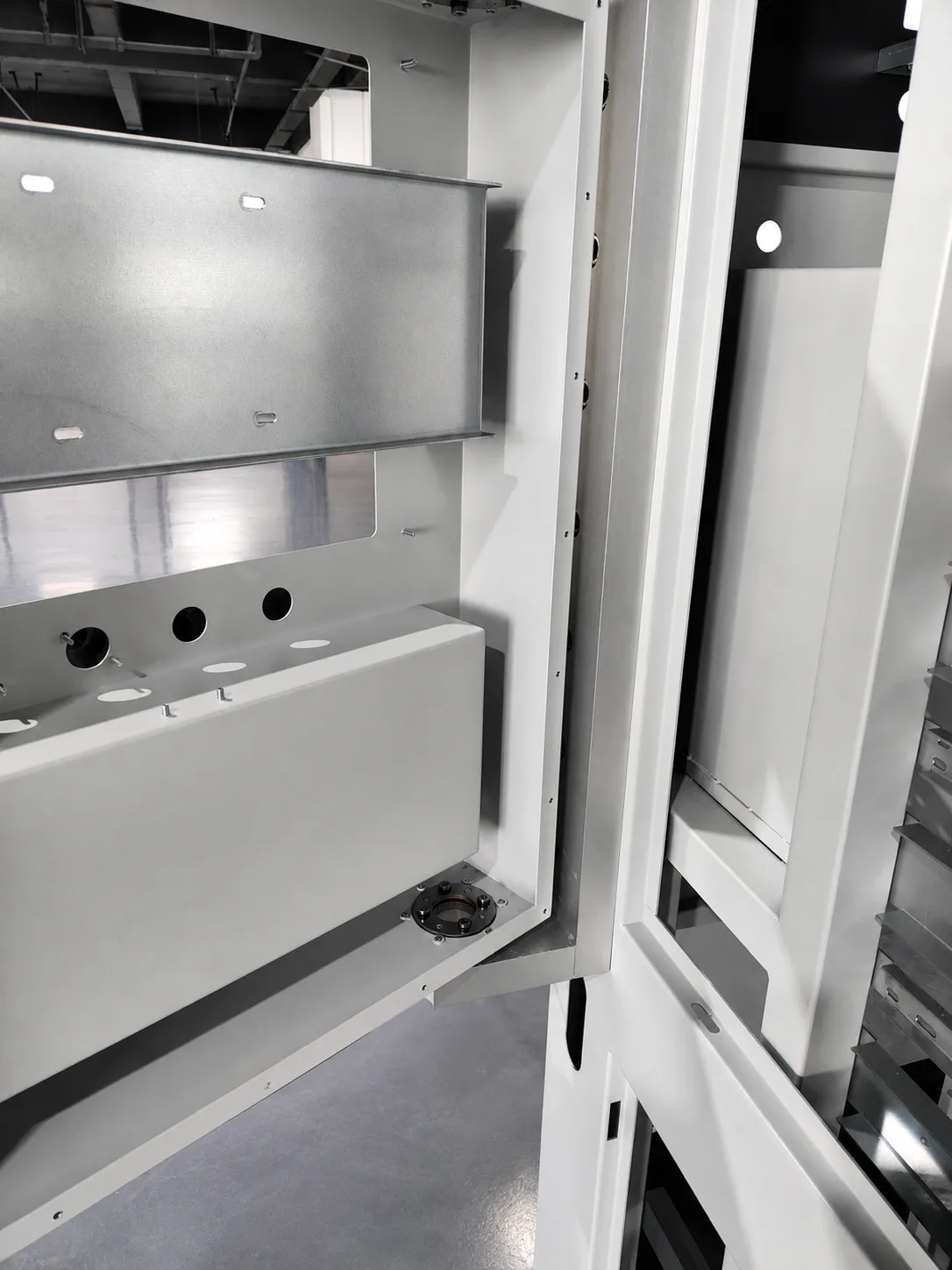

Paso 5: Comprobar el rendimiento de sujeción en la geometría de montaje real

La prueba manual es útil únicamente para hacerse una primera idea. No sirve para dar el visto bueno a la bisagra.

Fija la muestra en el prototipo real o en un dispositivo de ensayo que se ajuste a:

• Distancia real entre bisagras
• Espesor real del panel
• Posición real del tornillo
• Material real del marco
• Dirección real de apertura
• Orientación real de la bisagra
• Sujetadores reales
• Número real de bisagras

A continuación, comprueba si el panel se mantiene en su sitio. El resultado debe evaluarse en función del comportamiento real, y no solo según el valor de par indicado en el catálogo.

Una buena prueba plantea las siguientes preguntas:

Si la bisagra mantiene su posición pero al usuario le resulta demasiado rígida, es posible que el rango de par de apriete no sea el adecuado.

Paso 6: Comprueba la fuerza que ejerce el usuario y la sensación que transmite el producto

En muchos productos de fabricantes de equipos originales (OEM), la experiencia del usuario forma parte de la calidad del producto. Esto es especialmente cierto en el caso de las pantallas, los dispositivos médicos, el equipamiento de laboratorio, la electrónica de consumo, los paneles de control y el equipamiento industrial de alta gama.

Una bisagra de torsión no solo debe soportar la carga, sino que debe moverse de una forma que dé la sensación de ser intencionada.

Comprueba estos aspectos relacionados con la experiencia del usuario:

• Fuerza de apertura inicial
• Suavidad en todo el rango
• Resistencia al cierre
• Si el movimiento resulta equilibrado
• Si el panel se puede ajustar con una sola mano
• Si la bisagra se nota demasiado dura en ángulos pequeños
• Si la bisagra queda demasiado floja cuando la puerta está casi totalmente abierta
• Si las bisagras de la izquierda y la derecha ofrecen la misma sensación
• Si el movimiento cambia tras un uso repetido

No des por sentado que un par de apriete mayor sea siempre mejor. Un par de apriete excesivo puede hacer que el producto resulte rígido, de baja calidad o difícil de usar. Por el contrario, un par de apriete insuficiente puede hacer que el panel parezca inestable. El par de apriete adecuado es aquel que logra un equilibrio entre la resistencia de sujeción y la comodidad del usuario.

Paso 7: Probar varios niveles de par

Si se trata de una aplicación nueva, no se debe probar solo un valor de par. Probar dos o tres niveles de par ofrece al equipo de ingeniería más posibilidades de dar con el rango adecuado.

Esto resulta especialmente útil cuando aún no se han definido el peso del panel, el centro de gravedad o la sensación que transmite al usuario. Un bisagra de torsión ajustable puede resultar útil durante la fase de desarrollo, ya que permite al equipo ajustar la resistencia antes de fijar las especificaciones definitivas de producción.

Paso 8: Comprueba la cantidad de bisagras, la separación entre ellas y la resistencia de la fijación

El rendimiento de las bisagras en cuanto al par de torsión depende de su disposición. Es posible que una sola bisagra no se comporte igual que dos bisagras. Es posible que dos bisagras montadas muy juntas no se comporten igual que dos bisagras separadas a lo ancho del panel. Pruebe la disposición prevista para la producción —número de bisagras, distancia entre ellas, posición respecto a los bordes del panel, patrón de tornillos de fijación y rigidez de la puerta y el marco— y observe si el panel se retuerce durante el movimiento.

Una bisagra de torsión transfiere la resistencia a la estructura de montaje, lo que significa que los tornillos, los insertos, las tuercas remachadas, las tuercas soldadas, el grosor del marco y las placas de refuerzo forman parte del sistema. Una bisagra puede estar correctamente dimensionada, pero aun así fallar si el panel o el marco se flexiona. Durante los ensayos de muestras, inspeccione cuidadosamente los puntos de montaje para comprobar:

• Aflojamiento de los tornillos o desgarro de la rosca
• Deformación o agrietamiento del orificio en torno a la zona de fijación
• Deformación del panel o flexión del marco
• Movimiento de la hoja de la bisagra
• Necesidad de arandelas, insertos o placas de apoyo

En la producción OEM, la bisagra debe someterse a ensayo con los mismos elementos de fijación que se utilizarán en la producción. Una muestra montada con tornillos provisionales puede superar los ensayos iniciales, pero fallar posteriormente si cambia la estrategia de fijación utilizada en la producción.

Paso 9: Incluir juntas, cables, cierres y tapas en la prueba

Muchas pruebas de bisagras de torsión se realizan con un prototipo vacío. Esto puede dar lugar a resultados engañosos. Si el producto final está sometido a otras fuerzas en torno a la bisagra, hay que tenerlas en cuenta en las pruebas:

La bisagra debe probarse en el sistema completo de la puerta. Una bisagra que funcione correctamente antes de instalar la junta puede que no funcione bien una vez que se aplique la compresión de la junta.

Paso 10: Realizar una prueba de ciclo básica

Las pruebas de ciclos comprueban si el comportamiento de la bisagra cambia tras un uso repetido. El número exacto de ciclos requeridos depende del producto, pero el método de ensayo debe ser realista.

Una prueba básica de muestra debería incluir:

• Apertura y cierre en todo el ángulo requerido
• Mantenimiento de la posición de servicio requerida
• Comprobación de la sensación de par tras ciclos repetidos
• Inspección de los elementos de fijación y los puntos de montaje
• Comprobación de ruidos, atascos o holguras
• Comprobación de la alineación de los paneles tras el ciclo

En el caso de productos de uso intensivo, pregunta al proveedor qué validación de la vida útil está disponible y si la bisagra se ha sometido a pruebas con cargas y geometrías similares. Evita dar el visto bueno a una muestra tras solo unos pocos movimientos manuales. Una bisagra puede parecer que funciona bien al principio y cambiar tras un uso repetido, sobre todo si la estructura de montaje es débil o la carga se acerca al límite.

Paso 11: Probar el entorno previsto

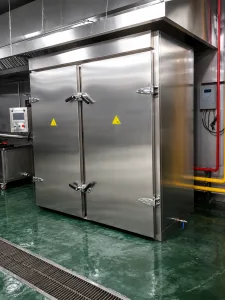

Las condiciones ambientales pueden afectar al rendimiento de las bisagras. Una muestra que funcione bien en una oficina limpia puede comportarse de forma diferente si se ve expuesta al calor, al frío, a la humedad, al polvo, a los lavados, a las vibraciones o a sustancias químicas.

Dependiendo del producto, la prueba o la reseña:

No todos los proyectos requieren una prueba medioambiental completa antes del muestreo, pero no deben pasarse por alto los entornos de alto riesgo. Como mínimo, los compradores deben informar al proveedor de las condiciones de funcionamiento previstas antes de seleccionar una muestra definitiva.

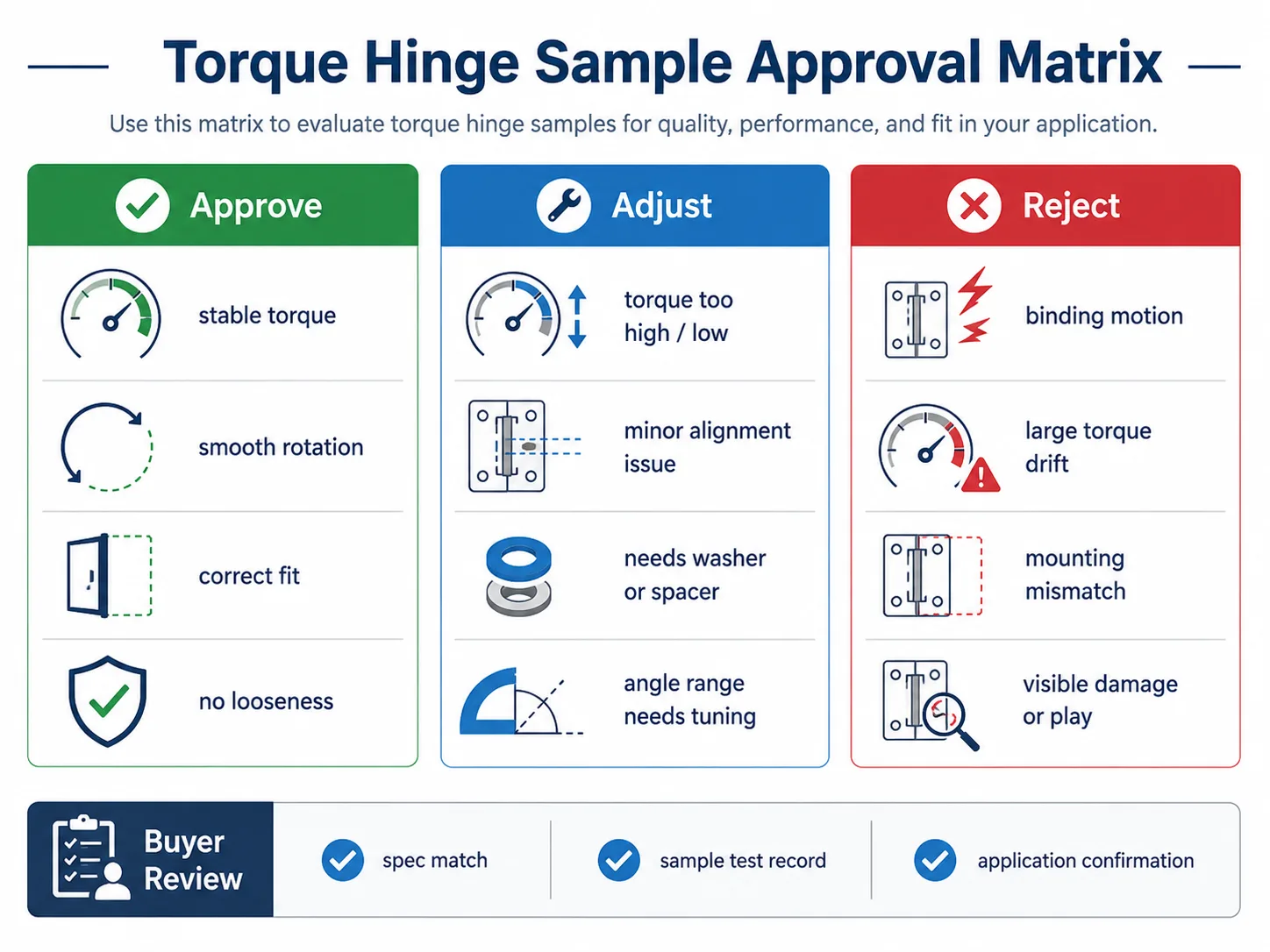

Paso 12: Registrar los resultados y tomar la decisión de aprobación

Los compradores de fabricantes de equipos originales (OEM) deben documentar las pruebas realizadas con las muestras, de modo que los departamentos de ingeniería, compras y calidad, así como los proveedores, trabajen con la misma información. Un sencillo formulario de aprobación de muestras de bisagras de par puede incluir:

Tras realizar las pruebas, el equipo debería tomar una de estas decisiones:

No pases a la fase de pedido en serie si el prototipo sigue sufriendo cambios significativos. Si varían el peso del panel, el centro de gravedad, el ángulo de apertura, la junta, el recorrido de los cables o el método de montaje, deberá repetirse la prueba de la bisagra.

Errores comunes que los compradores de OEM deben evitar

• Comprobar la bisagra únicamente con la mano. Una bisagra que parezca resistente al tacto puede que no soporte el peso del panel real. Compruébalo siempre en el prototipo real o en un modelo representativo.
• Elegir basándose únicamente en el valor del par. El valor del par de apriete es importante, pero no tiene en cuenta la geometría del panel, el centro de gravedad, la resistencia del montaje, la fuerza ejercida por el usuario ni el comportamiento de los elementos de fijación.
• Sin tener en cuenta el centro de gravedad. El peso del panel por sí solo no es suficiente. La distancia entre el eje de la bisagra y el centro de gravedad suele determinar si la bisagra puede soportar el peso del panel.
• Se está aplicando un par excesivo. Aunque un par de apriete mayor puede sujetar el panel, puede hacer que el producto resulte difícil de abrir y poco cómodo de usar.
• Olvidarse de la junta o del mazo de cables. Las juntas, los sellos, los cables y los cierres pueden afectar al movimiento del panel. Comprueba el sistema completo.
• Aprobar las muestras antes de que la geometría de producción sea estable. Si el diseño cambia tras la aprobación de la muestra, es posible que la selección de bisagras ya no sea válida.

Información sobre la solicitud de presupuesto que debe enviarse junto con la solicitud de una muestra de bisagra de par

Una buena solicitud de presupuesto ayuda al proveedor a recomendar rápidamente la muestra adecuada. En lugar de limitarte a pedir un precio, envía los datos de la aplicación.

Si no se dispone de valores exactos, facilite estimaciones e indíquelas claramente como tales. A menudo, el proveedor puede recomendar valores de par de apriete orientativos para las pruebas, pero la aprobación definitiva debe basarse en la validación del prototipo.

Flujo de trabajo recomendado para el análisis de muestras

Para los proyectos de fabricantes de equipos originales (OEM), sigue este práctico flujo de trabajo:

• Defina la aplicación y el movimiento requerido.
• Anota el peso del panel y su centro de gravedad.
• Comprueba el ángulo de apertura y las posiciones de retención.
• Selecciona dos o tres niveles de par de ejemplo.
• Monta las muestras en el prototipo real o en un dispositivo de fijación representativo.
• Comprobar la sujeción, la deriva, la fuerza aplicada por el usuario y la suavidad.
• Comprueba los elementos de fijación, la flexibilidad de los paneles y la separación entre las bisagras.
• Incluye juntas, cables, cierres y accesorios auténticos.
• Realiza pruebas de ciclo básicas.
• Analiza la exposición ambiental.
• Documenta los resultados.
• Aprobar, ajustar o volver a probar antes de realizar un pedido al por mayor.

Este proceso facilita la toma de decisiones conjunta entre los departamentos de ingeniería y de compras. Además, proporciona al proveedor información más completa en caso de que sea necesario realizar cambios.
