Requisitos del PPAP para proveedores de bisagras: Documentos de nivel 1-3

Requisitos de la documentación PPAP para proveedores de bisagras dependen del nivel de riesgo de la bisagra, del proceso de aprobación del cliente y de la fase de producción del proyecto. Una simple bisagra de armario, una bisagra de armario industrial y una bisagra de automóvil pueden requerir diferentes niveles de presentación aunque el proceso de fabricación parezca similar.

Para los compradores de bisagras, el PPAP ayuda a confirmar que el proveedor puede fabricar repetidamente piezas que coinciden con el plano aprobado, la especificación del material, la tolerancia dimensional, el acabado superficial, el requisito de función y el plan de inspección. Para los proveedores de bisagras, el PPAP no es sólo papeleo. Es el paquete de pruebas que conecta la intención del diseño, el proceso de producción, el control de calidad y la aprobación del cliente antes de que comience la producción normal.

Esta guía compara los niveles 1, 2 y 3 del PPAP para proveedores de bisagras. Explica qué documentos se esperan normalmente, cuándo puede ser apropiado cada nivel y qué deben verificar los compradores antes de aprobar las muestras de bisagras o pasar a la producción.

¿Cuándo necesitan los proveedores de bisagras documentación PPAP?

El PPAP es más común en la automoción y otras cadenas de suministro de fabricación controlada, donde el Manual PPAP publicado por AIAG define los cinco niveles de presentación y las pruebas necesarias. La misma lógica de aprobación se aplica también a equipos industriales, armarios eléctricos, equipos de transporte, equipos médicos y programas de bisagras OEM de gran volumen. Cuanto mayor es el riesgo de fallo de una pieza, más se justifica un paquete de documentación más completo.

Un proyecto de bisagra puede necesitar documentación PPAP cuando la pieza es nueva, el plano ha cambiado, el utillaje ha cambiado, el material ha cambiado, la producción se ha trasladado a otro lugar o el cliente requiere la aprobación de la producción antes del envío. El PPAP también puede solicitarse cuando una bisagra se utiliza en una aplicación relacionada con la seguridad, estructural, de automoción o de ciclo alto.

Para los compradores, la pregunta clave no es "¿Puede el proveedor enviar un archivo PPAP?". La mejor pregunta es si el nivel de PPAP se corresponde con el riesgo real de la bisagra: carga, vida útil, exposición a la corrosión, tolerancia dimensional, interfaz de montaje y requisitos de calidad específicos del cliente.

PPAP Nivel 1, Nivel 2 y Nivel 3: ¿Qué cambia?

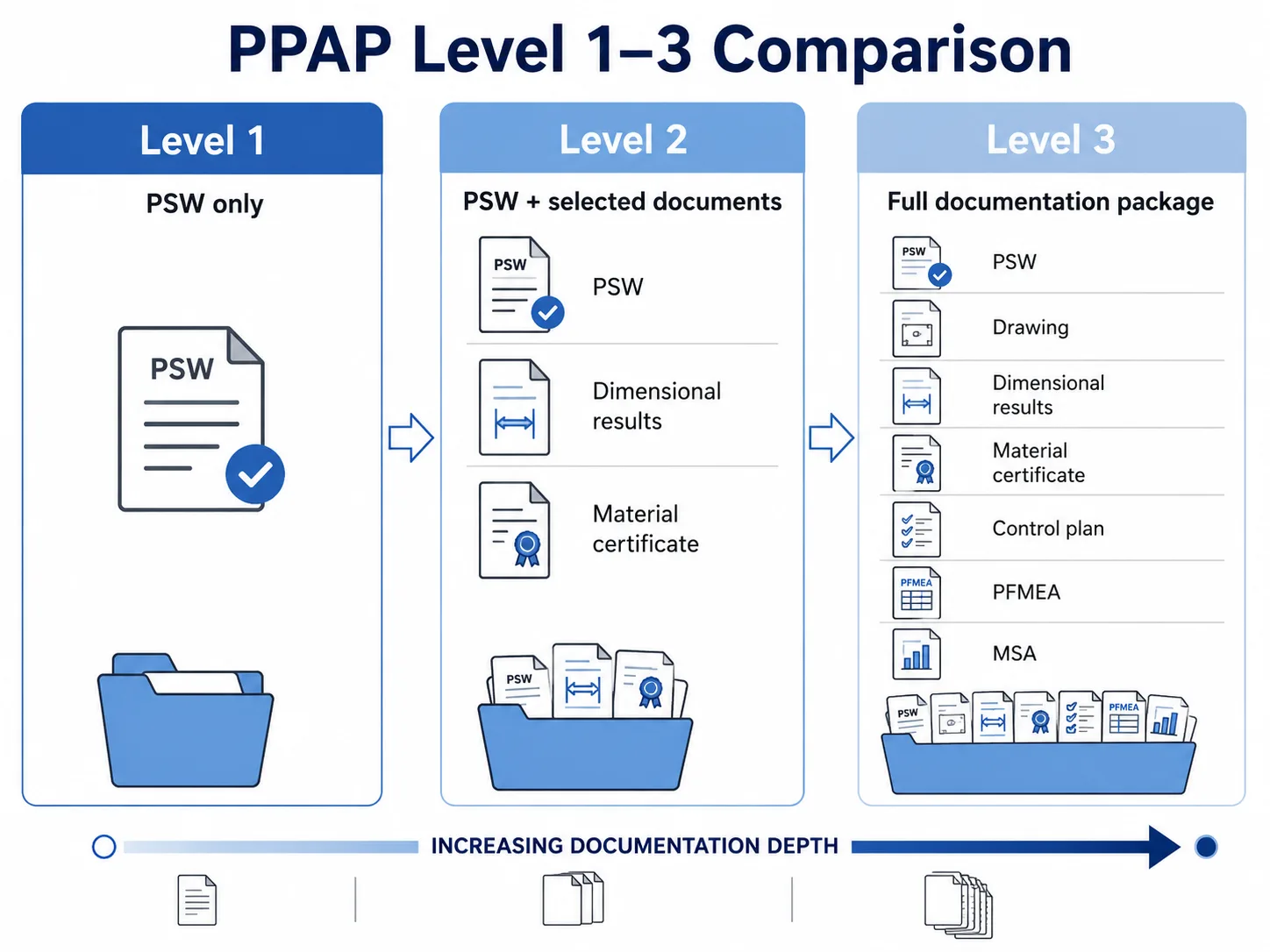

El nivel de PPAP define la cantidad de pruebas que el proveedor presenta al cliente. El Nivel 1 es la presentación más ligera, el Nivel 2 añade registros de apoyo seleccionados y el Nivel 3 es el nivel de presentación completa más común para la aprobación de la producción. Los requisitos del cliente siempre tienen prioridad, por lo que la lista final de documentos debe confirmarse por escrito antes de que el proveedor prepare el paquete.

El nivel 1 no debe tratarse como "sin pruebas de calidad". Incluso cuando sólo se presente el PSW, el proveedor deberá conservar internamente los documentos justificativos. El nivel 2 requiere un acuerdo cuidadoso porque los clientes pueden definir los documentos seleccionados de forma diferente. El nivel 3 suele ser la vía más clara cuando la bisagra es crítica, personalizada, de gran volumen o está vinculada a un proceso de aprobación del cliente.

Documentos PPAP básicos para proyectos de bisagras

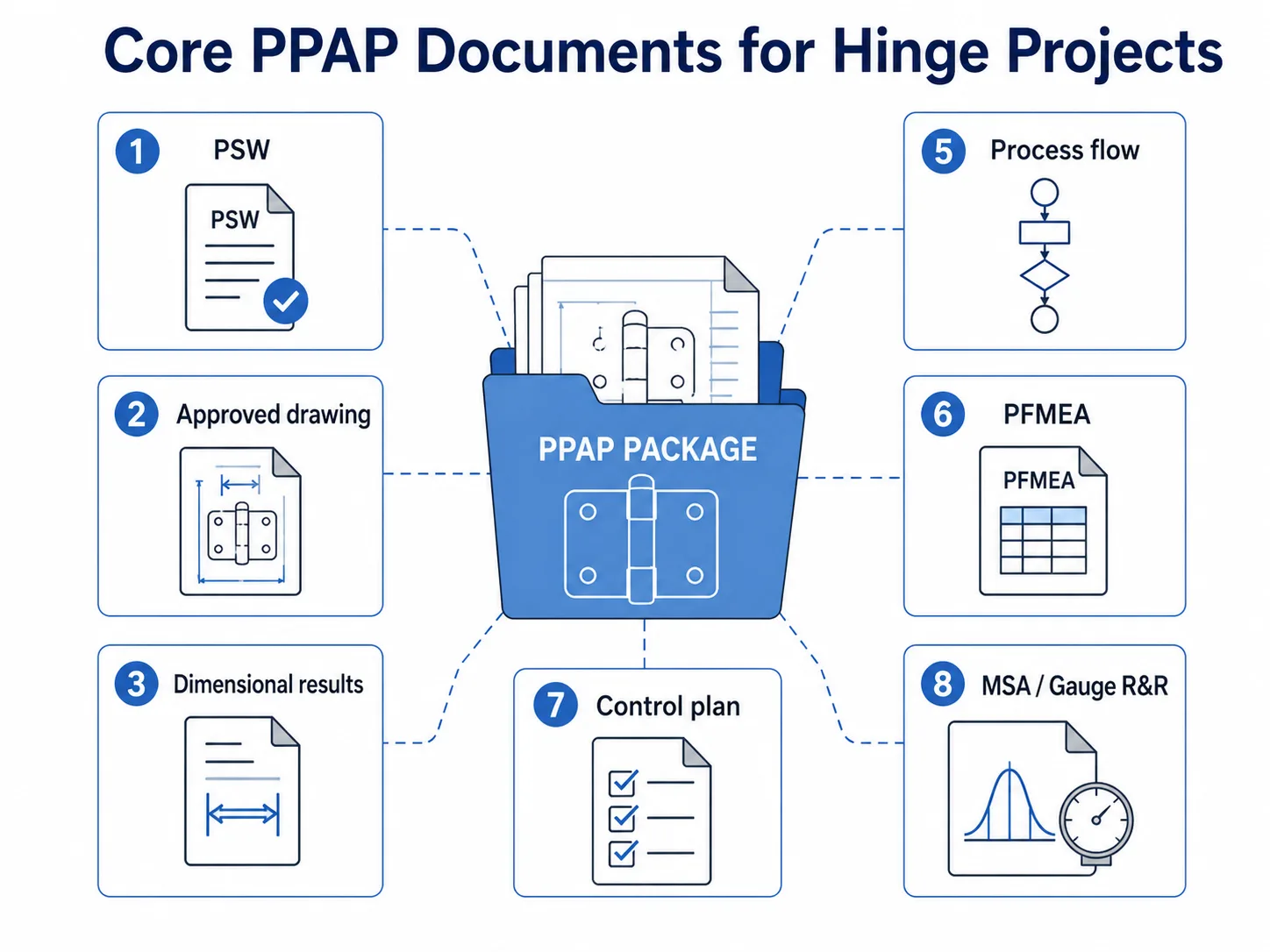

Cada cliente puede solicitar diferentes elementos del PPAP, pero los proyectos de bisagras suelen requerir pruebas del diseño de la pieza, el material, las dimensiones, el control del proceso, el sistema de medición y el rendimiento funcional. Los siguientes grupos de documentos son los que los compradores y proveedores de bisagras deben revisar en primer lugar.

Orden de presentación parcial

La garantía de presentación de piezas, o PSW (Part Submission Warrant), es el documento resumen formal que confirma que la bisagra presentada cumple los requisitos de planos, especificaciones y aprobación del cliente. Para el nivel 1, puede ser el único documento presentado al cliente. En el caso de los niveles 2 y 3, actúa como documento de presentación del paquete de soporte.

Para los proveedores de bisagras, el PSW debe identificar claramente el número de pieza, la revisión, la fecha del dibujo, el grado del material, el acabado, el lugar de producción, el motivo de la presentación y el estado de aprobación del cliente. Un PSW impreciso puede crear confusión más adelante si cambia el diseño, el acabado o la geometría de montaje de la bisagra.

Registros de diseño y planos aprobados

Los registros de diseño definen cómo debe ser la bisagra. Pueden incluir dibujos en 2D, modelos en 3D, especificaciones de materiales, requisitos de tolerancia, detalles de revestimiento o acabado, disposición de los orificios de montaje, diámetro de los pasadores, ángulo de apertura, requisitos de par de apriete, capacidad de carga y cualquier nota específica del cliente.

En los programas de bisagras personalizadas, el control de los planos es especialmente importante. Si la geometría de la bisagra, la holgura del pasador, la longitud del nudillo, el grosor de la hoja, la separación de los orificios o el acabado de la superficie afectan al rendimiento del ensamblaje, el plano aprobado debe tratarse como la fuente de la verdad para la revisión PPAP.

Resultados dimensionales

Los resultados dimensionales confirman si las muestras de producción coinciden con el plano. En el caso de las bisagras, las dimensiones importantes pueden incluir el grosor de las hojas, la distancia entre orificios, la alineación de los nudillos, el diámetro de los pasadores, la separación entre hojas, la planitud de montaje, el ángulo de apertura y la longitud total.

Si la bisagra se utiliza en un armario, un panel de acceso, una pieza de un vehículo o la protección de un equipo, los pequeños errores dimensionales pueden crear problemas de montaje. La alineación de la puerta, la compresión de la junta, el enganche del pestillo y el acceso de servicio pueden depender de la geometría de la bisagra. Cuando las dimensiones de las bisagras afectan directamente a la instalación o a la alineación de la puerta a largo plazo, los compradores también deben revisar los siguientes aspectos más generales flujo de trabajo de selección de bisagras para armarios industriales en lugar de tratar la bisagra como un componente aislado.

Certificados de materiales y registros de acabado superficial

Los certificados de materiales confirman que el cuerpo de la bisagra, el pasador, el casquillo, las fijaciones y otros componentes críticos utilizan el grado especificado. Esto es importante cuando la bisagra está expuesta a la humedad, la sal, los productos químicos de lavado, la intemperie o los requisitos de corrosión específicos del cliente.

Los registros de acabado superficial pueden incluir el grosor del revestimiento, información sobre el chapado, registros de pasivación, detalles de electropulido o requisitos de ensayos de corrosión. Si se selecciona acero inoxidable por su resistencia a la corrosión, el paquete PPAP no debe basarse únicamente en la palabra "inoxidable". En aplicaciones húmedas, de lavado o expuestas a la sal, los compradores deben verificar el material y el acabado junto con por qué las bisagras de acero inoxidable aún pueden corroerse en condiciones reales de servicio.

Flujo de procesos, PFMEA y plan de control

El flujo del proceso muestra cómo se fabrica la bisagra desde la materia prima hasta el producto acabado. Para un proveedor de bisagras, puede incluir estampado, conformado, mecanizado, soldadura, inserción de pasadores, instalación de casquillos, tratamiento de superficies, montaje, inspección, embalaje y envío.

El PFMEA identifica dónde podría fallar el proceso y qué controles se utilizan para reducir el riesgo. En el caso de la fabricación de bisagras, los riesgos más comunes son la mala colocación de los orificios, la holgura de los pasadores, la desalineación de los nudillos, las rebabas, los daños en el revestimiento, la escasa penetración de la soldadura, el material incorrecto, el casquillo equivocado o un par de apriete incoherente.

El plan de control vincula estos riesgos a los puntos de inspección. Debe mostrar qué se comprueba, con qué frecuencia, qué equipos se utilizan y qué plan de reacción se aplica si el resultado está fuera de especificación.

Sistema de medición y pruebas de capacidad

Las pruebas de medición ayudan a confirmar que el proveedor puede inspeccionar la bisagra de forma fiable. Para dimensiones críticas, el cliente puede solicitar MSA o Gauge R&R. Esto es especialmente importante cuando pequeñas diferencias en el espaciado de los orificios, la holgura de los pasadores o la alineación de los nudillos afectan al rendimiento del ensamblaje.

Pueden solicitarse estudios de capacidad para características clave que deben permanecer estables en la producción. En el caso de los proveedores de bisagras, puede tratarse de la posición del orificio de montaje, el grosor de la hoja, el rango de par, la fuerza de retención del pasador, el ajuste del casquillo o las dimensiones críticas de la interfaz.

Cómo elegir el nivel de PPAP adecuado para un proveedor de bisagras

El nivel adecuado de PPAP debe reflejar el uso final de la bisagra, el riesgo para el cliente, la madurez de la producción y la complejidad del proceso. Una bisagra de armario de bajo riesgo no siempre necesita el mismo paquete que una bisagra de automóvil, pero una bisagra crítica para el cliente no debe aprobarse sólo con una firma si se requieren pruebas dimensionales, de material o de proceso.

Cuando la bisagra es pesada, soporta cargas, se somete a ciclos frecuentes o se instala en una puerta de acceso grande, la revisión PPAP no debe centrarse sólo en los documentos. También debe confirmar que la bisagra seleccionada puede soportar la carga real de la puerta. Para estas aplicaciones, un proceso de selección de bisagras para cargas pesadas basado en el peso de la puerta debe respaldar la decisión del PPAP antes de que se aprueben las muestras.

Comparación de documentos de Nivel 1, Nivel 2 y Nivel 3

La tabla siguiente ofrece una comparación práctica para los proveedores de bisagras. No debe sustituir a las instrucciones de PPAP de un cliente, pero puede ayudar a compradores y proveedores a ponerse de acuerdo sobre el paquete de presentación esperado antes de la aprobación de la muestra.

Errores comunes del PPAP en el aprovisionamiento de bisagras

1: Tratar el nivel 1 como suficiente para cada bisagra simple

El nivel 1 puede ser adecuado para piezas de bajo riesgo, pero no debe utilizarse automáticamente. Si la bisagra afecta a la alineación de la puerta, la seguridad del operario, la resistencia a la corrosión, el rendimiento del sellado o la fiabilidad del servicio de campo, es posible que el comprador siga necesitando pruebas justificativas aunque la pieza parezca sencilla.

2: Solicitar el nivel 3 para cada bisagra

El nivel 3 proporciona un paquete de aprobación más completo, pero también requiere más preparación, revisión y control de documentos. En el caso de las bisagras de catálogo de bajo riesgo, un paquete completo de nivel 3 puede añadir trabajo innecesario si el cliente no necesita ese nivel de pruebas. El nivel de PPAP debe ajustarse al riesgo de la bisagra y a los requisitos del cliente, no a una norma general.

3: No definir claramente los documentos de nivel 2

El nivel 2 es a menudo donde comienza la confusión porque utiliza documentos justificativos seleccionados. El cliente y el proveedor deben ponerse de acuerdo sobre la lista exacta de documentos antes de que el proveedor prepare el paquete. En los proyectos de bisagras, los documentos comunes de nivel 2 pueden incluir resultados dimensionales, certificados de materiales, plan de control e informes de ensayos seleccionados.

4: Revisar el papeleo pero no el riesgo de bisagra

Un paquete completo de documentos no significa automáticamente que la bisagra sea adecuada para la aplicación. El PPAP debe revisarse junto con la función real de la bisagra: carga, ciclos, exposición a la corrosión, método de montaje, apilamiento de tolerancias y condiciones de montaje del cliente.

Qué deben solicitar los compradores antes de aprobar la muestra

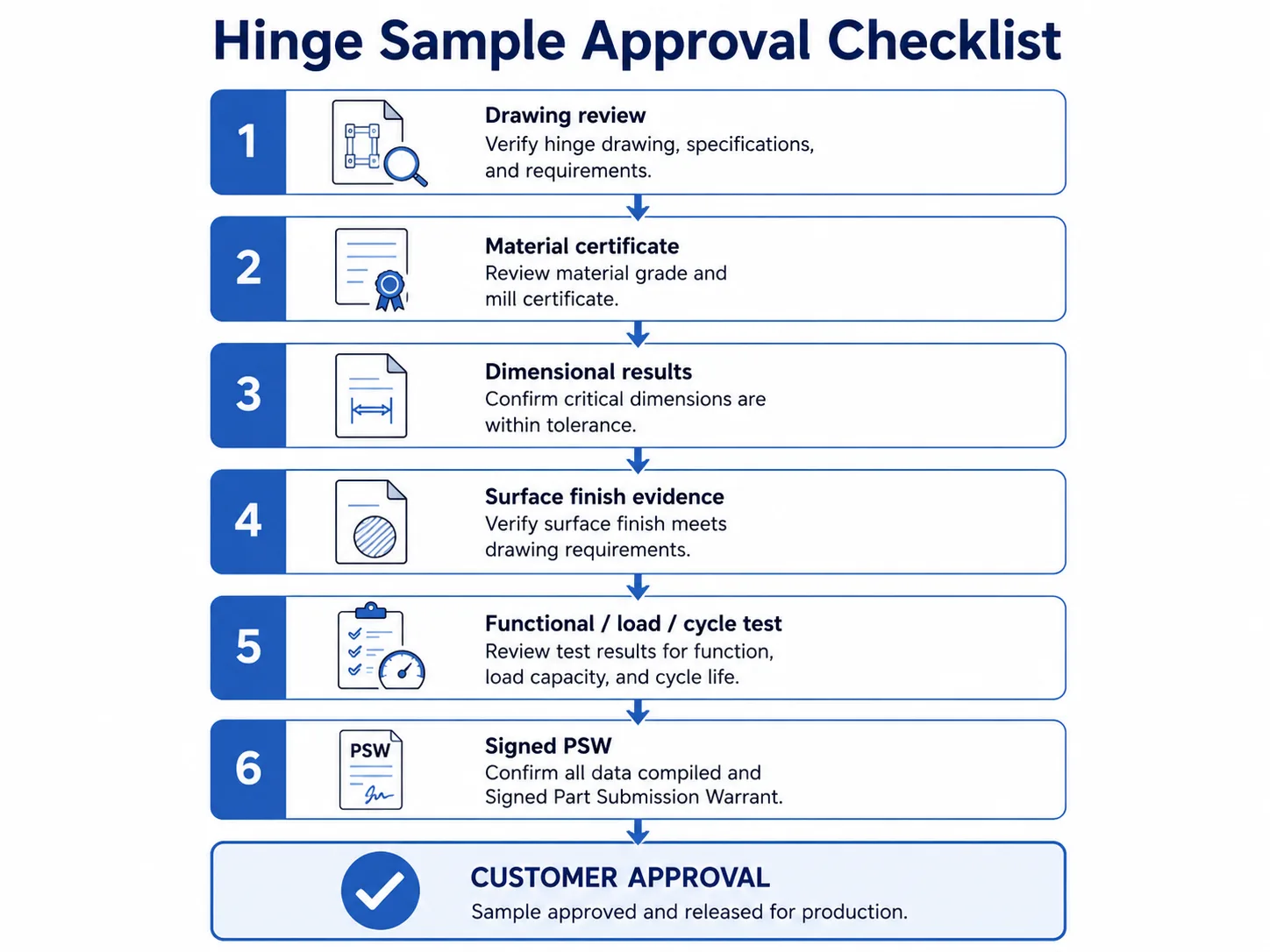

Antes de aprobar una muestra de bisagra, los compradores deben solicitar el conjunto de documentos que corresponda al riesgo del proyecto. Para una bisagra de bajo riesgo, puede bastar con un PSW y la confirmación de un plano. En el caso de una bisagra crítica para el cliente, el comprador debe revisar los resultados dimensionales, los certificados de materiales, el flujo del proceso, el plan de control, las pruebas de medición y cualquier dato necesario sobre pruebas funcionales o de corrosión.

• Plano de la bisagra aprobado y nivel de revisión
• Certificado de materiales para el cuerpo de la bisagra, el pasador, el casquillo y los herrajes de la llave
• Resultados dimensionales para las dimensiones críticas de montaje e interfaz
• Acabado de la superficie o pruebas de revestimiento si importa la resistencia a la corrosión
• Diagrama de flujo del proceso de producción
• PFMEA para los principales riesgos de fabricación
• Plan de control para la inspección de la producción
• MSA o Gauge R&R para mediciones críticas cuando sea necesario
• Pruebas de capacidad para las características clave cuando sea necesario
• Informes de pruebas de ciclo, carga, torsión, corrosión o funcionales, si procede.
• PSW firmado con el estado de aprobación del cliente

Si la bisagra se va a utilizar en un armario, panel de acceso, protección de máquina u otro ensamblaje en el que un fallo podría afectar al acceso para mantenimiento o a la seguridad, la aprobación de la muestra debe incluir tanto la revisión de la documentación como la confirmación del ajuste físico.

PREGUNTAS FRECUENTES

Próximos pasos

Si su proyecto de bisagra requiere documentación PPAP, HTAN puede ayudarle a revisar el dibujo, el material, los puntos de control dimensional, los requisitos de acabado superficial y las expectativas de aprobación del cliente antes de enviar la muestra. Comparta el dibujo de su pieza, la aplicación, el nivel de PPAP objetivo, los requisitos específicos del cliente y el volumen de producción previsto, y nuestro equipo de ingeniería podrá ayudarle a identificar qué documentación de bisagras debe prepararse antes de la aprobación.
