Guide complet des charnières à soulèvement : Fonctionnalité, méthodes d'installation et applications

Table des matières

Introduction

La charnière Lift-Off (amovible) est une charnière spécialisée qui permet de détacher facilement des portes ou des panneaux en les "soulevant". Elle est largement utilisée dans les applications industrielles, commerciales et résidentielles. Cette charnière permet d'enlever rapidement les panneaux de porte sans dévisser les fixations, ce qui la rend particulièrement adaptée aux scénarios nécessitant une maintenance, un nettoyage ou un remplacement de composants fréquents, tels que les armoires de commande électriques, les boîtiers électriques, les portes de salles blanches et divers boîtiers d'équipements mécaniques. Par rapport aux charnières fixes traditionnelles, les charnières Lift-Off améliorent considérablement l'efficacité du travail et la facilité d'entretien grâce à leur conception amovible. Cet article détaille la définition et les principes des charnières à soulèvement, leurs principaux avantages, les distinctions entre les types, les procédures d'installation, les pratiques d'entretien, les applications typiques et les critères de sélection.

Qu'est-ce qu'une charnière à soulèvement ? Comment fonctionne-t-elle ?

Définition de base et composantes structurelles

Comme le montre la figure ci-dessus, une charnière Lift-Off se compose généralement de deux vantaux : un vantail comporte un axe fixe, tandis que l'autre est doté d'un joint de charnière creux. Lors de l'installation, les deux vantaux sont reliés par l'intermédiaire de l'axe. Contrairement aux charnières classiques à deux vantaux, la charnière Lift-Off permet de détacher les panneaux de porte par levage vertical sans avoir à retirer la charnière elle-même. En d'autres termes, un vantail (mâle) est fixé au cadre de la porte tandis que l'autre (femelle) est fixé au panneau de la porte. Lorsque la porte est soulevée vers le haut, les deux se séparent automatiquement, ce qui permet de retirer rapidement le panneau de porte. Cette conception vaut également à la charnière Lift-Off les appellations alternatives de "charnière détachable" ou de "charnière à broche", car elle permet de retirer le panneau de porte sans outil supplémentaire, ce qui simplifie grandement l'entretien de routine.

Principe de fonctionnement clé

Le cœur de la charnière Lift-Off réside dans l'interaction structurelle entre l'axe et le joint de la charnière. L'axe d'un vantail de la charnière reste fixe, encastré dans l'œillet creux de la charnière du vantail opposé. Après l'installation, le fonctionnement de la porte est identique à celui des charnières conventionnelles. Cependant, pour l'enlever, il suffit de soulever verticalement le panneau de la porte vers le haut. Cette action désengage l'axe fixe de l'œillet creux de la charnière, séparant ainsi le panneau de la porte du cadre. Ce mécanisme de déverrouillage rapide, sans outil, permet d'enlever le panneau de porte rapidement et sans effort. Avec cette compréhension fondamentale, nous pouvons maintenant explorer les différents avantages des charnières Lift-Off.

Principaux avantages des charnières à déclic

Démontage et entretien faciles : Le principal avantage des charnières Lift-Off réside dans leur facilité de démontage, ce qui les rend idéales pour les applications nécessitant des entretiens ou des nettoyages fréquents. Il s'agit par exemple d'équipements médicaux, d'instruments de laboratoire et de boîtiers mécaniques dont les portes d'accès doivent être ouvertes pour le nettoyage ou le remplacement de composants. La charnière Lift-Off permet aux techniciens de soulever et d'enlever rapidement les panneaux de porte sans dévisser les fixations, ce qui réduit considérablement la complexité et la durée de la maintenance.
Économies de temps et d'argent : Une fois installées, les charnières Lift-Off permettent de retirer les panneaux de porte sans aucun outil supplémentaire - il suffit de les soulever pour les détacher. Cela réduit considérablement les temps d'arrêt pour la maintenance. Cela permet de rétablir rapidement les opérations, même en cas de défaillance de la ligne de production ou de l'équipement de l'installation, ce qui réduit les coûts d'immobilisation et stimule l'efficacité de la production. En outre, les charnières sont très réutilisables, ce qui élimine les problèmes d'usure liés à un démontage fréquent.
Diversité des matériaux et des traitements de surface : Les matériaux couramment utilisés pour les charnières Lift-Off sont les suivants acier inoxydable, alliage d'aluminiumet acier au carboneavec des options de traitement de surface telles que zingage, chromageet revêtement en poudre. Les charnières en acier inoxydable conviennent aux environnements très corrosifs ou propres ; l'alliage d'aluminium offre une résistance légère à l'oxydation ; les charnières en acier au carbone offrent une grande résistance pour les portes à usage intensif ; diverses finitions répondent aux exigences de prévention de la rouille et de la corrosion pour les applications intérieures/extérieures et spécialisées.

Bien que les charnières Lift-Off présentent de nombreux avantages, le choix du type de charnière approprié reste essentiel.

Types de charnières à soulèvement

Comprendre les charnières à relevage Orientation à gauche ou à droite

Gaucher ou droitier

Les charnières Lift-Off sont désignées comme gauchères ou droitières, selon les mêmes critères que les charnières de porte standard. La convention industrielle veut que l'axe de la charnière soit toujours fixé du côté du cadre de la porte. Plus précisément, selon la convention industrielle, l'axe de la charnière est toujours fixé du côté du cadre de la porte. Face à la porte, si l'axe de charnière est à gauche, il s'agit d'une charnière gauche ; s'il est à droite, il s'agit d'une charnière droite. Le schéma ci-dessous illustre le sens d'ouverture : une porte s'ouvrant à gauche bascule vers l'extérieur à droite, tandis qu'une porte s'ouvrant à droite bascule vers l'extérieur à gauche. Sélectionnez la charnière correspondante après avoir confirmé le sens d'ouverture de la porte.

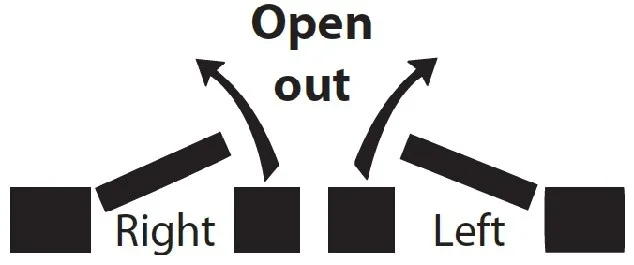

L'image ci-dessus montre la différence entre les charnières Lift-Off qui s'ouvrent à gauche et à droite. Selon les spécifications techniques, "l'axe se trouve toujours du côté du cadre de la porte". Par conséquent, lorsque la porte est tournée vers l'extérieur, la charnière du côté gauche est désignée comme étant à gauche et celle du côté droit comme étant à droite. Lors de l'installation, vérifiez toujours le sens d'ouverture de la porte et sélectionnez le type de charnière gauche ou droite approprié. Dans le cas contraire, la porte risque de ne pas se poser correctement ou de ne pas s'ouvrir correctement.

Par matériel

Charnières en acier inoxydable : sont généralement fabriqués en 304 ou 316, tels que définis dans la directive sur l'étiquetage des produits alimentaires. ASTM A240. La qualité 316, qui contient du molybdène, offre une résistance supérieure à la corrosion dans les environnements riches en chlorure ou marins.
Charnières en aluminium : Matériau léger dont les surfaces sont généralement anodisées pour résister à la rouille. Idéal pour les applications sensibles au poids ou lorsque la prévention de la rouille est nécessaire.
Acier au carbone Charnières de levage : Haute résistance pour les panneaux de porte plus lourds, relativement économique, couramment utilisé dans les armoires lourdes et les portes industrielles. Les produits en acier au carbone nécessitent généralement une galvanisation ou un revêtement pour éviter la rouille.

Par application

Équipement industriel : Tels que les armoires électriques, les protections de machines, les portes de sécurité et d'autres dispositifs nécessitant une maintenance fréquente.
Médical et laboratoire : Charnières facilitant le démontage accéléré et la stérilisation des portes d'équipements médicaux ou d'instruments de laboratoire.
Transport et marine : Utilisé pour les portes de conteneurs, les portes de camions ou les portes d'écoutilles de navires nécessitant des chargements ou des inspections fréquents.
Construction et mobilier : Par exemple, les portes intérieures amovibles, les portes d'armoires et les portes de cloisons de salles blanches. Lors du déplacement de meubles ou de panneaux de grande taille, les charnières Lift-Off créent des passages temporaires et spacieux.

Etapes d'installation des charnières à soulèvement

Préparation et outils nécessaires

Outils nécessaires : Tournevis, perceuse électrique (ou visseuse à percussion), niveau, mètre, marqueur, etc.
Positionnement : Mesurez et marquez les points d'installation des charnières sur la porte et le cadre. En général, on installe d'abord le vantail de la charnière inférieure du côté de l'encadrement de la porte afin de supporter le poids de la porte.

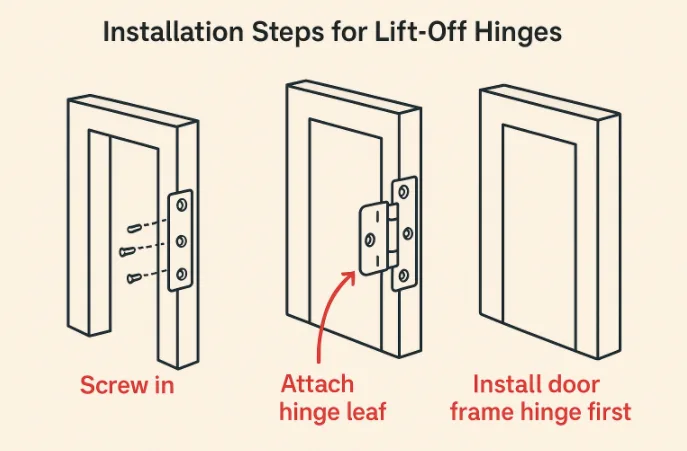

Processus d'installation étape par étape

Marquer les positions d'installation : À l'aide d'un mètre et d'un niveau, marquez la position des trous de vis pour les charnières sur le cadre et le panneau de la porte. Il est recommandé d'installer d'abord la charnière inférieure du côté du cadre de la porte afin de stabiliser la porte.
Installez la charnière du cadre de la porte : Fixez le vantail de la charnière avec l'axe au cadre de la porte à l'aide de vis. Veillez à ce que l'orientation de l'axe soit conforme à la conception du produit - pour la plupart des charnières Lift-Off, l'axe est orienté vers le haut pour permettre à la porte d'être soulevée pour être enlevée.
Installer la charnière du panneau de porte : Fixez l'autre vantail à l'emplacement correspondant sur la porte, en alignant l'axe de charnière sur le trou de l'axe de charnière. Veillez à ce que le vantail affleure la surface du panneau de porte.
Accrocher et aligner le panneau de porte : Soulevez le panneau de porte de manière à ce que l'axe du côté du cadre s'engage dans l'axe de la charnière du côté de la porte. Abaissez-le doucement, puis vérifiez l'alignement vertical et horizontal entre la porte et le cadre.
Tester le bon fonctionnement : Ouvrez et fermez la porte plusieurs fois pour vous assurer que les charnières se déplacent librement et que les écarts sont réguliers. En cas de désalignement, régler la position des vis.

Erreurs d'installation courantes et méthodes de prévention

Direction inversée gauche/droite : Avant l'installation, vérifiez toujours le sens d'ouverture de la porte et sélectionnez la charnière gauche ou droite appropriée.
Désalignement : Si les deux paumelles ne sont pas installées parallèlement, la porte risque de ne pas se fermer correctement ou de se détacher.
Vis desserrées : Après l'installation, vérifiez à nouveau le serrage de toutes les vis afin d'éviter tout affaissement en cours d'utilisation.

Entretien et dépannage

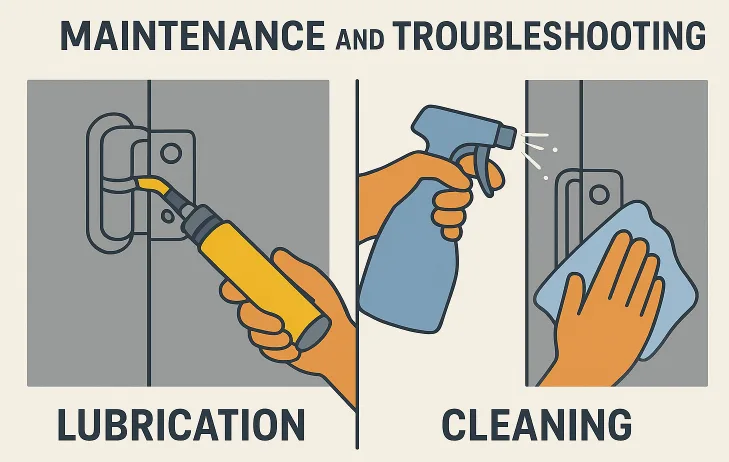

Nettoyage et lubrification réguliers

Inspectez et nettoyez les charnières tous les trimestres ou tous les semestres. Essuyez la poussière et les débris sur les charnières à l'aide d'un chiffon propre. En cas de rouille, nettoyez-les avec un produit approprié et séchez-les soigneusement. Appliquez une fine couche de lubrifiant adapté aux charnières métalliques (poudre de graphite, huile de silicone ou huile pour machine, par exemple) sur les goupilles et les pièces mobiles afin d'en assurer le bon fonctionnement. Évitez toute lubrification excessive susceptible d'attirer la poussière.

Inspecter l'usure et la corrosion

Vérifier régulièrement que les axes et les articulations des charnières ne présentent pas d'usure anormale ou de rouille visible. Optez pour des matériaux résistants à la corrosion (ex, Acier inoxydable 316) et surveiller l'intégrité du revêtement. Remplacer immédiatement les charnières en cas de décollement de la surface, de rouille importante ou d'affaissement de la porte.

Problèmes courants et solutions rapides

Désalignement ou affaissement de la porte : Généralement causé par des vis desserrées ou une installation inégale. Résoudre le problème en resserrant les vis et en ajustant la position des charnières.
Collage lors de l'ouverture/fermeture : Peut résulter d'une accumulation de poussière ou d'une lubrification insuffisante. Nettoyer et réappliquer du lubrifiant.
Bruit excessif : Retirer les corps étrangers des charnières et relubrifier pour éliminer les grincements.

Applications typiques des charnières à soulèvement

Équipements et machines industriels : Utilisé dans les armoires électriques, les coffrets industriels, les portes de sécurité, etc., pour faciliter l'entretien et l'inspection.
Équipement médical et de laboratoire : Permet de retirer rapidement le panneau de porte pour un nettoyage et une désinfection en profondeur, éliminant ainsi les zones difficiles d'accès.
Transports et installations maritimes : Utilisé dans les portes de chargement des camions, les trappes des remorques, les compartiments des navires, etc., pour une manutention et une maintenance efficaces des marchandises.
Construction et mobilier : Utilisé pour les portes intérieures amovibles, les portes d'armoires, les cloisons de salles blanches, etc., facilitant la manipulation de gros objets ou le nettoyage en profondeur.

Comment choisir la charnière à soulèvement adaptée à votre projet ?

Capacité de charge et poids de la porte : Choisissez la capacité de charge nominale en fonction des dimensions et du poids du panneau de la porte. Les portes à usage intensif nécessitent des charnières renforcées. La durabilité et les performances des charnières peuvent être évaluées en fonction des critères suivants EN 1935 qui spécifient les exigences en matière de résistance mécanique et de résistance à la corrosion pour les charnières de porte.
Conditions environnementales et résistance à la corrosion : Pour les environnements extérieurs ou marins, utilisez de l'acier inoxydable 316 ou des charnières avec des revêtements anticorrosion spéciaux.
Matériau et finition de surface : Choisissez l'acier inoxydable, facile à nettoyer, pour les salles blanches ; l'acier au carbone galvanisé convient aux environnements industriels.
Compatibilité et sens d'ouverture : Confirmer le sens de rotation de la porte et la position du pivot. Choisissez des charnières à ouverture gauche pour les portes à ouverture gauche et des charnières à ouverture droite pour les portes à ouverture droite. Avant l'achat, dressez la liste des paramètres tels que le poids, l'épaisseur et la méthode d'ouverture de la porte afin de comparer les spécifications.

FAQ

Quelle est l'utilisation principale des charnières Lift-Off ?

Principalement utilisé dans les applications nécessitant le retrait fréquent des panneaux de porte, telles que les portes d'armoires de commande et les protections de machines-outils, afin de faciliter l'entretien et le nettoyage.

Comment distinguer les charnières qui s'ouvrent à gauche de celles qui s'ouvrent à droite ?

Lorsque la porte est tournée vers l'extérieur, une charnière sur le côté gauche de la porte s'ouvre à gauche ; sur le côté droit, elle s'ouvre à droite. Lors de l'installation, veillez à ce que l'axe de la charnière se trouve du côté du cadre de la porte.

Les charnières Lift-Off peuvent-elles supporter des portes lourdes ?

Oui, des charnières Lift-Off robustes sont disponibles sur le marché. Sélectionnez la spécification appropriée en fonction du poids du panneau de porte.

Les charnières Lift-Off en acier inoxydable sont-elles totalement inoxydables ?

Pas tout à fait. L'acier inoxydable 304 peut encore rouiller dans des environnements très humides ou chargés en sel. Pour les environnements marins, la qualité 316 est recommandée.

Les charnières Lift-Off peuvent-elles être montées sur des portes existantes ?

Oui, à condition que le cadre de la porte et le panneau soient munis de trous de fixation pré-percés. L'installation est rapide si l'alignement est correct.

Conclusion

En résumé, les charnières Lift-Off présentent une valeur significative dans les scénarios nécessitant une maintenance et une inspection fréquentes, grâce à leur démontage rapide, leur souplesse d'utilisation et leur stabilité fiable. Elles améliorent l'efficacité de la maintenance des équipements, réduisent les temps d'arrêt et répondent à divers besoins environnementaux grâce à de multiples options et spécifications de matériaux. Qu'il s'agisse d'applications industrielles ou résidentielles, les charnières Lift-Off améliorent considérablement la commodité et la sécurité de l'installation et du retrait des panneaux de porte.
Pour découvrir d'autres produits de charnière Lift-Off de haute qualité, visitez le site officiel de la Commission européenne. HTAN ou contactez notre équipe technique. Nous fournissons des conseils de sélection professionnels et des recommandations de service pour vos projets.
