Usura, temperatura, lubrificazione e risultati dei test

Un coperchio che prima rimaneva fermo ora si sposta una volta rilasciato. Questa osservazione non dimostra decadimento della coppia di cerniera. Il carico esterno potrebbe essere cambiato, l’asse della cerniera potrebbe essersi spostato oppure la temperatura potrebbe aver modificato temporaneamente lo stato di attrito. Il vero decadimento è una riduzione misurata della potenza in uscita dalla cerniera in condizioni comparabili: stessa definizione di coppia, stesso intervallo angolare, stessa direzione, stessa velocità, stesso tempo di permanenza, stessa temperatura, stesso dispositivo di fissaggio e stesso stato di condizionamento.

La questione pratica non è semplicemente: «La cerniera sembra più debole?», bensì se il risultato attuale rimanga inferiore quando il test viene riportato alle condizioni di riferimento. In tal caso, potrebbero essere in gioco usura, perdita di precarico, sostituzione del lubrificante, contaminazione, corrosione o variazione dimensionale permanente. Se invece il valore torna alla normalità, la cerniera potrebbe reagire alla temperatura, alla velocità, al tempo di permanenza o a un’altra variabile reversibile, anziché aver subito una perdita permanente di durata.

Regola della prova: Lo spostamento del pannello è un sintomo del sistema. Il calo di coppia è una conseguenza delle prestazioni dei componenti. Non utilizzare il primo come prova del secondo.

Il declino della coppia di rotazione richiede prove comparabili

Una cerniera a coppia o ad attrito può risultare perfettamente intatta, mentre l’intero gruppo non mantiene più la propria posizione. Gli accessori aggiunti possono aumentare il momento esterno. Un fascio di cavi o una guarnizione possono esercitare una forza dipendente dalla direzione. Il movimento degli elementi di fissaggio può modificare l’asse della cerniera. Una porta può abbassarsi rispetto al telaio. Ciascuna di queste condizioni può determinare un’apparente debolezza senza alcuna riduzione della resistenza interna della cerniera.

Inizia dal confine delle prove riportato di seguito. Quando la causa del movimento angolare è ancora sconosciuta, utilizza il diagnosi della deriva della cerniera di coppia prima di avviare un'indagine sul decadimento a livello di componente.

Condizione osservata	Cosa stabilisce	Percorso tecnico corretto
Il pannello si sposta dopo il rilascio, ma l'asse, il carico e la linea di base non sono confermati	Si riscontra un problema di controllo della posizione; il ramo difettoso non è ancora stato individuato	Distinguere tra variazioni del carico, effetti dell'installazione, movimenti strutturali e riduzione della potenza in uscita della cerniera
L'altezza della porta, l'intercapedine o la posizione del chiavistello sono cambiate	La geometria dell'assieme o il percorso del carico si è spostato	Controllare l'eventuale cedimento strutturale e il supporto di fissaggio prima di valutare la coppia interna
Il sintomo si è manifestato durante il serraggio finale o dopo il fissaggio del telaio	Le condizioni al contorno dell'assieme influenzano il movimento	Correggere l'installazione e la condizione di asse comune
La cerniera non ha raggiunto il carico richiesto già dalla prima prova controllata	Il valore iniziale della coppia richiesta o la configurazione selezionata potrebbero essere errati	Torna alla Guida alla scelta della cerniera dinamometrica
L'attuale produzione della cerniera è inferiore rispetto a un valore di riferimento comparabile e rimane inferiore anche nelle condizioni di riferimento	Il calo permanente della coppia è confermato dalle misurazioni	In questa pagina è possibile analizzare il meccanismo e definire misure correttive

Tre risultati, tre domande

Un rapporto che riporti semplicemente “coppia = 2 N·m” è incompleto. Il valore indicato potrebbe corrispondere a un picco necessario per avviare il movimento, a una media durante il movimento della cerniera oppure a una capacità stimata di sostenere un carico esterno. Questi valori possono variare in modo diverso a seconda che la cerniera sia in fase di rodaggio, si riscaldi, sia a riposo o si usuri.

Coppia di distacco

La coppia massima necessaria per avviare la rotazione dopo un tempo di pausa prestabilito. Dipende dal tempo di pausa, dall’adesione superficiale, dalla temperatura e dall’angolo esatto di avvio.

Coppia di funzionamento

La resistenza registrata mentre la cerniera ruota entro un intervallo angolare specificato e a una velocità specificata. Riportare la curva o un dato statistico definito, non una singola lettura non spiegata.

Comportamento di mantenimento statico

La capacità di resistere a un momento esterno senza subire uno spostamento angolare inaccettabile durante un tempo di mantenimento prestabilito. Si tratta di un risultato funzionale, che non corrisponde automaticamente alla coppia di sblocco.

Anche le indicazioni relative all'apertura e alla chiusura richiedono registrazioni separate. Una cerniera simmetrica può essere progettata per esercitare una resistenza simile in entrambe le direzioni; un modello unidirezionale o asimmetrico potrebbe invece non farlo. Il calcolo della media tra le due direzioni può nascondere una variazione significativa. Lo stesso vale per il calcolo della media su un ampio intervallo angolare quando la curva coppia-angolo presenta un punto minimo locale.

La stessa distinzione è importante anche a livello di prodotto. Un pannello può superare un breve test di tenuta statica e risultare comunque ruvido durante il movimento. Può presentare una coppia di funzionamento accettabile, ma subire uno scostamento dopo una lunga pausa. Il metodo di accettazione deve misurare il comportamento che garantisce la sicurezza dell’applicazione, non il valore più facile da rilevare.

Il meccanismo di attrito alla base della lettura

Le strutture a cerniera di coppia possono assumere diverse forme. Un modello può prevedere l’uso di dischi di attrito, clip a molla, accoppiamento con interferenza tra albero e manicotto, superfici in polimeri ingegnerizzati, interfacce coniche o diverse zone di contatto. In un modello, la lubrificazione può servire a controllare l’usura e la sensazione di movimento, mentre in un altro modello si opta intenzionalmente per l’assenza di grasso. Una relazione concettuale utile è la seguente:

T_resistere ≈ Σ(μ_i × N_i × r_i)

Qui, μ_i rappresenta lo stato di attrito all'interfaccia i, N_i è la forza normale che agisce in quel punto, e r_i è il suo raggio di attrito effettivo. Questa relazione spiega perché la potenza erogata può diminuire anche quando nessun componente si è fratturato. Una variazione della superficie può modificare il coefficiente di attrito μ. Il rilassamento delle sollecitazioni, lo scorrimento o la deformazione permanente possono ridurre la forza N. L’usura o la deformazione possono spostare la zona di contatto effettiva e modificare il raggio r.

Si tratta di un modello meccanico, non di un'equazione di dimensionamento. Non sostituisce l'analisi della distribuzione della pressione, la geometria dell'interfaccia, il comportamento del materiale, la direzione, il regime di lubrificazione né il modello di progettazione del fornitore. Inoltre, non prevede la quantità di coppia che una determinata cerniera perderà.

Limite di lubrificazione: Il grasso non è automaticamente la fonte della coppia di tenuta. Può ridurre l’usura metallo contro metallo, stabilizzare o modificare l’attrito, contribuire alla resistenza viscosa, migrare lontano dalla zona di lavoro o produrre una risposta diversa al variare della temperatura e della velocità di taglio. L’effetto deve essere determinato in base alla struttura effettiva della cerniera.

Cambiamento reversibile o perdita definitiva?

Un valore di attrito a caldo inferiore e un decadimento permanente della coppia non sono lo stesso risultato. La temperatura può modificare la viscosità del lubrificante, i giochi, la pressione di contatto e le dimensioni dei materiali. La velocità di rotazione e il tempo di permanenza possono alterare lo stato di attrito misurato. Il primo confronto utile non è quindi “prima rispetto a a caldo”, bensì “prima rispetto a dopo il recupero alle stesse condizioni di riferimento”.

Modello di prova	Interpretazione assistita	Sono ancora necessarie prove
La coppia varia alla temperatura di prova e torna a valori vicini al risultato di riferimento dopo un ricondizionamento completo	È supportato un cambiamento di stato reversibile dipendente dalla temperatura	Ripetere la sequenza di temperatura e registrare il tempo di stabilizzazione, il ritardo di misurazione, la velocità e la direzione
La coppia di distacco aumenta dopo un lungo periodo di stazionamento, mentre la coppia di marcia rimane vicina al valore di riferimento	La sensibilità all'attrito statico o alla permanenza in posizione potrebbe essere cambiata	Ripetere con tempi di permanenza controllati e lo stesso angolo di inizio
La coppia diminuisce durante i cicli rapidi, ma si ripristina dopo il raffreddamento	Il comportamento di autoriscaldamento o quello dipendente dalla velocità potrebbero influenzare il test	Misurare la temperatura della cerniera e ripetere l'operazione a una frequenza rappresentativa dell'applicazione
La coppia rimane inferiore dopo il ritorno alla temperatura di riferimento e secondo il metodo	È supportato il decadimento permanente	Utilizzare la forma della curva, la distribuzione dei campioni, l’ispezione e la tracciabilità per circoscrivere il meccanismo
Cambia solo il pannello installato; il test dei componenti non vincolante rimane stabile	L'assieme o il carico esterno costituisce il ramo più resistente	Verificare il percorso del carico installato, l’asse, le forze sui cavi, i fermi, le guarnizioni e la struttura

Il grasso lubrificante è particolarmente sensibile alla cronologia delle prove. SKF’s analisi tecnica dei meccanismi a grasso descrive il comportamento viscoelastico, l’assottigliamento per taglio, la fuoriuscita di olio, il reintegro e le variazioni legate alla temperatura nei cuscinetti lubrificati a grasso. Tali principi spiegano perché la velocità, il tempo di permanenza e il condizionamento debbano essere riportati nella documentazione, ma non costituiscono una prova diretta del comportamento né un limite di accettabilità per una particolare cerniera a coppia.

Usura, precarico e lubrificazione

Una volta confermata una variazione permanente, il valore della coppia rilevato non consente comunque di individuare un singolo componente difettoso. Esistono diversi meccanismi che possono ridurre la resa, e più di uno di essi potrebbe agire contemporaneamente. Il meccanismo in questione deve essere considerato come un’ipotesi fino a quando la curva, l’ispezione, la documentazione sui materiali e la cronologia del processo non ne confermino la validità.

Rodaggio superficiale e usura progressiva

Le nuove superfici di attrito non si trovano sempre inizialmente nel loro stato di contatto a lungo termine. I punti più sporgenti possono appiattirsi, i rivestimenti possono levigarsi e il carico può ridistribuirsi lungo l’interfaccia. Un cambiamento iniziale controllato può essere normale se la cerniera è stata progettata e specificata sulla base di un valore di riferimento condizionato. Un calo incontrollato è invece un caso diverso: graffi locali, trasferimento di adesivo, particelle abrasive, perdita di interferenza o una riduzione dell’area di contatto effettiva possono continuare a ridurre la coppia.

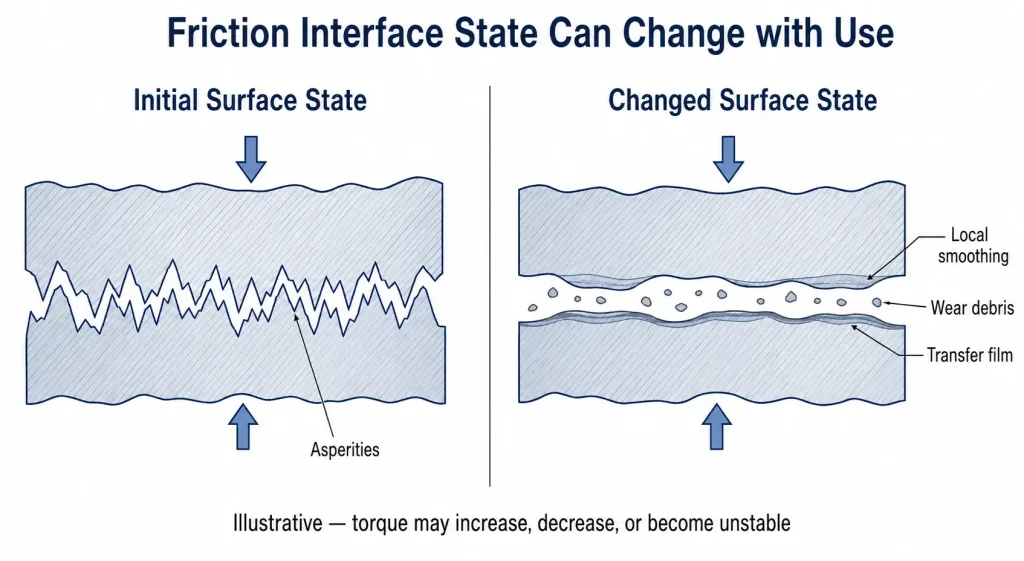

Esempi di variazioni dell'interfaccia di attrito causate dal rodaggio e dall'usura

Modifiche illustrative dell'interfaccia causate dal rodaggio, dalla levigatura locale, dal trasferimento di materiale e dai detriti da usura. La coppia risultante può aumentare, diminuire o diventare instabile.

Non esiste un ciclo universale che distingua la fase di rodaggio da quella di usura. La pressione di contatto, l’accoppiamento dei materiali, il trattamento superficiale, il lubrificante, l’arco di movimento, la velocità e la contaminazione influenzano tutti l’andamento. Un fornitore dovrebbe quindi illustrare l’andamento effettivo della coppia per la configurazione proposta, anziché applicare una generica “tolleranza di rodaggio”.

Perdita di pressione di interfaccia

Un'interfaccia ad attrito richiede una forza normale. Tale forza può provenire da un elemento a molla, da una clip sagomata, da un manicotto elastico, da un insieme fissato o da un accoppiamento a interferenza controllato. Il rilassamento delle sollecitazioni, lo scorrimento del polimero, la deformazione locale, l'incastro o la deformazione permanente possono ridurre la pressione di contatto anche quando il cardine appare inalterato dall'esterno.

La risposta corretta del materiale dipende dal livello di sollecitazione, dalla temperatura, dal tempo, dalla geometria, dalle condizioni di lavorazione e dal design del punto di contatto. Il nome del materiale da solo non è sufficiente a garantire il mantenimento del precarico. È opportuno evitare affermazioni generiche secondo cui un determinato tipo di acciaio inossidabile, un trattamento termico o una lega per molle manterrà sempre una coppia maggiore. Tale decisione deve essere presa nell’ambito di una valutazione dei materiali specifica per il progetto, supportata da prove sperimentali.

Migrazione del lubrificante e variazione delle condizioni

In una cerniera lubrificata, la quantità e la posizione del grasso possono essere importanti tanto quanto il nome del prodotto stesso. I movimenti ripetuti possono ridistribuire il grasso. L’olio può separarsi dall’addensante. Un lubrificante può essere spostato da una zona di contatto e accumularsi in un’altra. Detergenti, disinfettanti, polvere o sostanze chimiche incompatibili con il componente possono alterare l’interfaccia.

Questi cambiamenti non comportano sempre una riduzione della coppia. Un contatto secco o contaminato può diventare più ruvido e causare un picco di coppia, un fenomeno di stick-slip, rumore o grippaggio. Un’altra interfaccia può invece diventare più liscia e perdere resistenza al rotolamento. Ecco perché il termine «guasto alla lubrificazione» è troppo generico per essere considerato la causa principale. Annotare se sono cambiati la coppia di sblocco, la coppia di rotolamento, la direzione, il rumore, la risposta termica o la presenza di residui visibili.

Contaminazione, corrosione ed esposizione a sostanze chimiche

Le particelle possono causare usura abrasiva o bloccare un punto di contatto locale. I prodotti della corrosione possono aumentare la rugosità, asportare materiale, modificare i giochi o limitare il movimento. L’esposizione a sostanze chimiche può intaccare un elemento di attrito polimerico, una guarnizione, un rivestimento o un lubrificante. La coppia risultante può aumentare, diminuire o diventare irregolare; la direzione da sola non è sufficiente a identificare l’agente contaminante.

Le prove ambientali dovrebbero includere il fluido o il contaminante effettivo, il metodo di esposizione, la temperatura, la durata, la sequenza di pulizia e l’eventuale movimento della cerniera durante l’esposizione. Le ore di prova in nebbia salina o l’etichetta del materiale non possono sostituire le misurazioni funzionali della coppia prima e dopo l’esposizione definita. La scelta dettagliata del grado di resistenza alla corrosione spetta al Guida al materiale della cerniera di coppia.

Variazione dimensionale termica e deformazione permanente

I diversi componenti si dilatano e si contraggono a velocità diverse. All’interno dell’intervallo previsto, la variazione di coppia che ne deriva può essere reversibile. Al di fuori dell'intervallo convalidato, un elemento di interferenza, un elemento polimerico, un alloggiamento o un componente a molla potrebbero subire una deformazione permanente. La verifica richiede una misurazione di ritorno al valore di riferimento. Un risultato basso a temperatura elevata, di per sé, non è sufficiente a distinguere la variazione di viscosità dalla variazione dimensionale o da un danno permanente.

Un punto di riferimento che regge il confronto

Il valore di riferimento fa parte delle specifiche tecniche, non è semplicemente il primo numero in un foglio di calcolo. Se la lettura iniziale viene effettuata su una cerniera non preparata, a una temperatura non controllata o con un dispositivo di fissaggio manuale, un’eventuale differenza riscontrata in seguito potrebbe essere attribuibile al metodo utilizzato piuttosto che a una variazione del prodotto.

Definire quando viene rilevato il valore di riferimento. Un programma potrebbe richiedere un valore “così com’è”, un valore ottenuto dopo una sequenza di condizionamento specificata, oppure entrambi. Nessuna delle due opzioni è universalmente corretta. Il riferimento utile è quello legato ai requisiti del prodotto e ripetuto in punti di controllo successivi.

Articolo soggetto a controllo	Perché questo modifica il risultato	Cosa deve specificare il metodo di prova
Identità del campione	La revisione del modello, il lotto, il percorso di lavorazione e i componenti accoppiati possono variare	Codice articolo, revisione, lotto o serie, ID campione e stato di produzione
Cronologia del condizionamento	Una ridistribuzione precoce dell'interfaccia può modificare la coppia	Stato “così com’è” o “condizionato”, arco di movimento, conteggio, velocità, tempo di permanenza e direzione
Temperatura	La reologia del lubrificante, i giochi e le dimensioni dei materiali dipendono dalla temperatura	Temperatura ambiente e del campione, metodo di stabilizzazione, tempo di permanenza e ritardo di misurazione
Angolo e direzione	La coppia può variare lungo la corsa e a seconda della direzione di apertura o chiusura	Angolo iniziale, angolo finale, finestra di misurazione, orientamento e direzione
Velocità di rotazione e tempo di permanenza	L'attrito, l'autoriscaldamento e lo slittamento possono dipendere dalla velocità e dal tempo di riposo	Velocità angolare o profilo di movimento, pausa prima dell'avvio e pausa alle inversioni di marcia
Carico fisso e carico parassita	Il disallineamento, il carico radiale, l'attrito del cavo o l'attrito del dispositivo di fissaggio possono influire sulla lettura	Schema del dispositivo di fissaggio, campo di rilevamento del sensore, accoppiamento, metodo di allineamento, controllo della tara o del dispositivo di fissaggio e velocità di trasmissione dei dati
Valore della coppia riportato	Il valore di picco, quello medio, quello minimo e quello relativo a un determinato angolo rispondono a domande diverse	Finestra di calcolo esatta e risultati separati per l'apertura e la chiusura

Il sensore di coppia deve funzionare in un intervallo adeguato al segnale previsto, con una calibrazione o una verifica conforme al sistema di qualità dell’azienda. La sola capacità del sensore non è sufficiente. Un sensore di grande capacità potrebbe non rilevare correttamente un segnale debole proveniente da una cerniera, mentre un dispositivo di fissaggio sottoposto a carico laterale può generare un valore ripetibile ma irrilevante.

Componente contro assemblaggio: Un dispositivo di fissaggio coassiale contribuisce a isolare le variazioni interne della cerniera. Un test con pannello sotto carico conferma se il prodotto continua a svolgere la propria funzione all’interno del sistema. Utilizzate entrambi quando il rischio del progetto lo giustifica, ma non considerate i due risultati come intercambiabili.

Test del ciclo di vita senza falsi guasti

Un conteggio dei cicli senza un profilo di movimento non è riproducibile. Lo stesso numero di cicli può generare diverse curve di usura e di temperatura quando l’angolo, la velocità, il tempo di permanenza, l’inversione di marcia, l’impatto in arresto, il carico esterno e il ciclo di lavoro differiscono. Il profilo di prova deve rappresentare le caratteristiche dannose del funzionamento senza introdurre un nuovo meccanismo che il prodotto non dovrà affrontare.

Separare il ciclo dalla misurazione

Il ciclo ad alta velocità può essere pratico ai fini della durata, ma i punti di controllo della coppia dovrebbero tornare a una condizione di misurazione definita. Interrompere il profilo del ciclo, attendere il periodo di recupero o stabilizzazione specificato e effettuare la misurazione alla velocità, alla direzione, nell’intervallo angolare e alla temperatura di riferimento. In caso contrario, il punto di controllo combina la variazione permanente con lo stato di calore e di taglio esistente in quel momento.

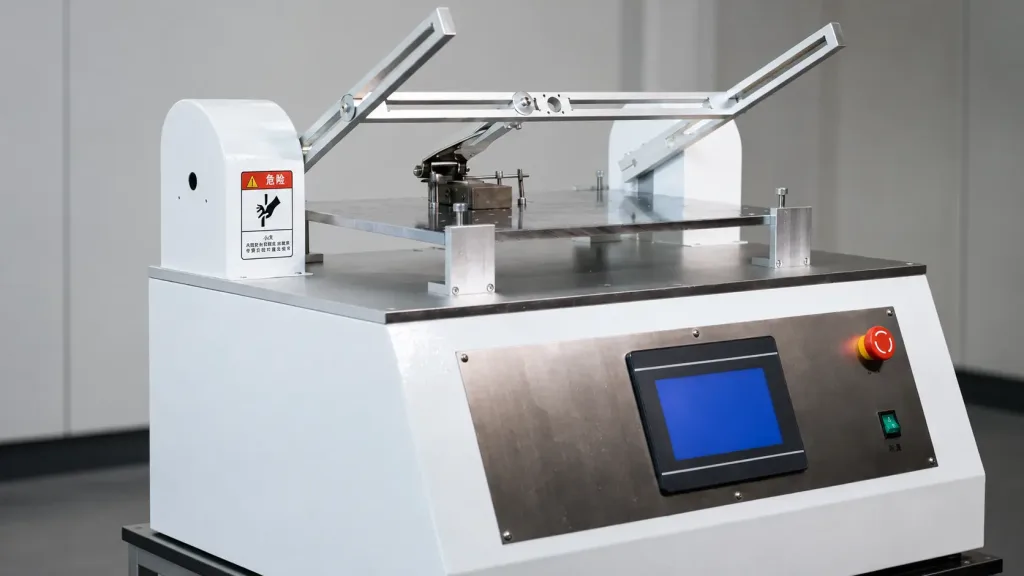

Macchina per il ciclo di vita che sottopone i campioni di cerniere a movimenti ripetuti

Le apparecchiature per i test di ciclo di vita sottopongono i campioni con cerniere a movimenti ripetuti. I punti di controllo della coppia di riferimento richiedono comunque un metodo di misurazione controllato dopo il recupero o la stabilizzazione.

Misurare la temperatura in prossimità della cerniera per individuare un eventuale surriscaldamento autonomo. La sola temperatura ambiente potrebbe non essere sufficiente a rivelare le condizioni di attrito dell’interfaccia. Se la cerniera si riscalda in modo significativo all’aumentare della velocità di ciclo, il profilo accelerato deve essere sottoposto a una revisione tecnica, anziché partire dal presupposto che una prova più rapida sia equivalente.

Utilizza i punti di controllo che indicano il percorso

Una lettura iniziale e una finale possono evidenziare che si è verificato un cambiamento, ma non sono in grado di indicare quando ciò sia avvenuto. I punti di controllo intermedi consentono di distinguere tra una transizione precoce, una fase stabile, un declino graduale e un cambiamento repentino determinato da un evento. La distanza tra i punti di controllo dovrebbe riflettere la durata prevista e il rischio atteso. Si tratta di una sequenza specifica per ogni progetto, non universale.

Conservare i tracciati dei singoli campioni. Le medie possono nascondere un’unità che rientra al di sotto del limite funzionale, mentre altre unità rimangono al di sopra di esso. Riportare la statistica definita richiesta dal disegno tecnico o dal piano di prova, ma mantenere disponibili i risultati a livello di campione per l’analisi delle cause alla radice.

L'esposizione ambientale richiede una verifica del recupero

Per gli studi relativi a temperatura, umidità, fluidi detergenti o contaminazione, registrare la coppia prima dell’esposizione, nelle condizioni di esposizione (ove sia sicuro e pertinente) e nuovamente dopo il ritorno alle condizioni di riferimento. L’ultima misurazione consente di distinguere un cambiamento dello stato operativo da un danno permanente. Se durante l’esposizione si verificano cicli, il rapporto deve riportare tale sequenza.

ASTM D6184-22 può caratterizzare la tendenza del grasso lubrificante a separare l'olio secondo il metodo specificato per le temperature elevate. Non definisce la durata del ciclo di coppia della cerniera, il comportamento dinamico del grasso all'interno della cerniera né una variazione di coppia accettabile. Utilizzarlo solo come prova a sostegno della selezione del lubrificante, non come sostituto delle prove funzionali sulla cerniera.

Ritenzione della coppia e finestra funzionale

La ritenzione della coppia esprime il risultato di un punto di controllo rispetto alla linea di riferimento definita:

R_n = (|T_n| ÷ |T₀|) × 100%

|T₀| è il valore assoluto della coppia di riferimento e |T_n| è la grandezza al punto di controllo n, misurate utilizzando lo stesso metodo definito e la stessa convenzione di segno. Calcolare separatamente la ritenzione di apertura e quella di chiusura nei casi in cui la direzione sia rilevante. Se la metrica utilizza una media su una finestra angolare, mantenere la stessa finestra e lo stesso calcolo in ogni punto di controllo.

Un limite percentuale da solo non è sufficiente. Un campione iniziale elevato può mantenere una percentuale accettabile ma raggiungere un valore superiore alla forza che un operatore è in grado di esercitare comodamente. Un campione iniziale basso può mantenere la stessa percentuale e rimanere al di sotto del momento necessario per trattenere il pannello. La finestra funzionale assoluta è quindi il criterio principale per determinare la fine del ciclo di vita. Aggiungere un requisito di ritenzione relativa quando il progetto richiede anche il controllo delle variazioni rispetto alla linea di base.

Una finestra assolutamente funzionale che garantisce il mantenimento delle prestazioni, della forza esercitata dall'utente, della direzione e di eventuali punti di minimo locali lungo tutto l'angolo di lavoro.
Un requisito di conservazione, qualora necessario, che limita le variazioni rispetto alla linea di riferimento definita dal progetto.

Questi valori sono specifici per ogni progetto. Non copiare in un disegno il conteggio ciclico, la tolleranza iniziale o la percentuale di ritenzione di un altro prodotto. Considerare ogni specifica ciclica del fornitore come specifica per il modello e il metodo, a meno che il rapporto di supporto non ne definisca un’applicabilità più ampia. L’OEM necessita comunque di una condizione di accettazione adeguata al proprio carico, al proprio movimento e alle proprie implicazioni in termini di sicurezza.

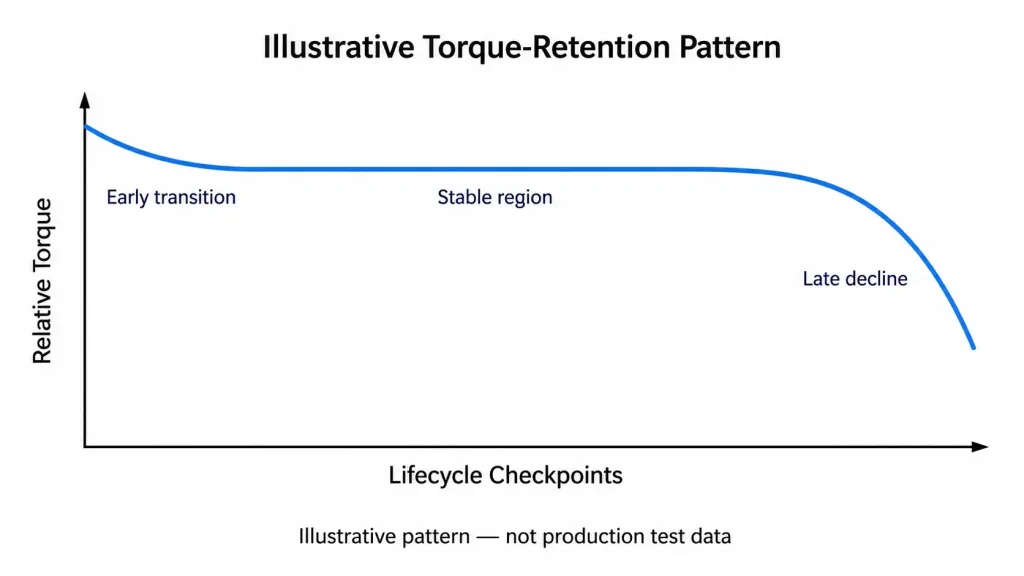

Schema illustrativo della ritenzione della coppia nei vari punti di controllo del ciclo di vita

Grafico illustrativo dell'andamento della ritenzione di coppia che mostra una transizione iniziale, una fase stabile e un calo finale. Non si tratta di dati provenienti da prove di produzione.

Analizza l'andamento prima di individuarne la causa

Un grafico “coppia in funzione del ciclo” mostra quando la potenza erogata è cambiata. Un grafico “coppia in funzione dell’angolo” mostra dove e in quale direzione è cambiata. Nessuna delle due curve, di per sé, identifica l’usura, il rilassamento del precarico o la migrazione del lubrificante, ma ciascuna di esse può escludere ipotesi poco plausibili e orientare la successiva ispezione.

Modello misurato	Cosa possono confermare i dati	Prossima prova
Una variazione iniziale seguita da una fase di stabilità ripetibile	È possibile una transizione verso uno stato di interfaccia stabile	Verificare che il plateau rimanga all’interno della finestra funzionale e controllare se la specifica prevede l’uso di una linea di base condizionata
Un calo graduale in diversi punti di controllo	È attivo un meccanismo cumulativo	Confronta le tracce campione, le condizioni della superficie, le caratteristiche di precarico, la posizione del lubrificante, lo storico delle temperature e i detriti
Un passo improvviso dopo un blocco di ciclo o un evento	Un evento isolato è più probabile rispetto a un'usura graduale e progressiva	Verificare gli impatti alle fermate, i movimenti dei dispositivi di fissaggio, lo slittamento dei dispositivi di fissaggio o degli accoppiamenti, i sovraccarichi, gli episodi di contaminazione e i registri dei dati
La coppia varia al variare della temperatura e torna ai valori normali dopo la revisione	La modifica è sostanzialmente reversibile secondo la sequenza testata	Verificare la ripetibilità e valutare se il risultato a temperatura ambiente soddisfi ancora i requisiti dell'applicazione
Una direzione o una regione angolare cambia per prima	Il comportamento è localizzato o asimmetrico	Esaminare la distribuzione dei contatti, gli elementi unidirezionali, i fermi, i carichi specifici per direzione e la curva locale, anziché limitarsi alla media complessiva
Ampia dispersione tra i campioni, senza una tendenza comune	La variazione di processo o una variabile di prova non controllata potrebbero prevalere	Verificare la tracciabilità dei lotti, le dimensioni critiche, i componenti necessari per l'assemblaggio, il condizionamento, la configurazione delle attrezzature di fissaggio e i controlli dei sensori

La coppia nominale viene superata; la tenuta continua a non essere sufficiente

Si considerino due cerniere destinate alla produzione che soddisfano entrambe il valore indicato nel disegno iniziale. Una è stata misurata dopo una sequenza di condizionamento controllata; l’altra è stata misurata una volta assemblata. Dopo lo stesso profilo di ciclo di vita, la loro coppia di funzionamento finale appare simile, ma solo l’unità condizionata sembra mantenere una percentuale elevata poiché i valori di riferimento sono stati definiti in modo diverso. Questa discrepanza non dimostra che un progetto sia più durevole dell’altro. Si tratta di un errore nella definizione dei valori di riferimento.

All’interno della stessa curva può verificarsi un secondo conflitto: la media rimane accettabile, mentre un breve tratto angolare scende al di sotto del momento necessario a sostenere il pannello reale. Il rapporto viene approvato. Il prodotto presenta una deriva. Ecco perché è necessario specificare la finestra di accettazione, la direzione e il punto minimo funzionale prima dell’inizio della prova.

Si tratta di uno scenario ingegneristico illustrativo, non della documentazione relativa a un progetto di un cliente né di una dichiarazione relativa a un test di prodotto.

Misure in linea con i dati scientifici

“Utilizzare una cerniera più resistente” non costituisce un’azione correttiva a meno che non risulti chiaramente che il problema fosse la capacità iniziale. Aumentare il precarico può comportare un aumento della forza esercitata dall’utente, della pressione di contatto, del calore e dell’usura. L’aggiunta di lubrificante può ridurre l’attrito o contaminare un’interfaccia non progettata per la lubrificazione in campo. Ogni misura correttiva deve essere adeguata al meccanismo misurato.

Sezione delle prove	Possibile misura tecnica di controllo	Verifica obbligatoria
Rodaggio iniziale controllato, seguito da una resa stabile	Definire le condizioni di produzione e, se l'applicazione lo consente, impostare il valore di riferimento in base a tale stato	Verificare che la forza iniziale esercitata dall'utente, l'uscita condizionata e la finestra a lungo termine soddisfino tutti i requisiti del prodotto
Usura progressiva della superficie o formazione di detriti	Verificare la geometria di contatto, la distribuzione della pressione, la compatibilità delle coppie di attrito, il trattamento superficiale, la strategia di lubrificazione e l’esclusione della contaminazione	Ripetere i test sul ciclo di vita su campioni destinati alla produzione e ispezionare la zona di contatto nei punti di controllo previsti
Perdita di pressione di interfaccia	Verificare la fonte di precarico, la sollecitazione operativa, l’intervallo elastico, l’esposizione tempo-temperatura, i componenti sensibili allo scorrimento e la ritenzione dello stack	Misurare la ritenzione della coppia dopo condizioni combinate di tempo di permanenza, temperatura e ciclo rilevanti per l'utilizzo
Coppia dipendente dalla temperatura o dalla velocità al di fuori dell'intervallo di funzionamento	Verificare il lubrificante, i giochi, i materiali di attrito, la velocità di movimento, il percorso termico e l'intervallo di funzionamento richiesto	Eseguire il test in condizioni stabilizzate di livello basso, di riferimento e di livello alto, quindi ripetere dopo il recupero
Migrazione, separazione o incompatibilità dei lubrificanti	Verificare il tipo di lubrificante, la quantità, il punto di applicazione, i prodotti chimici compatibili, le condizioni di stoccaggio e la pulizia dei componenti	Utilizzare la verifica del lubrificante come prova a sostegno e verificare il corretto funzionamento della cerniera nel suo complesso lungo il profilo definito
La corrosione o la contaminazione alterano l'interfaccia	Verificare la tenuta, il drenaggio, il rivestimento, la compatibilità dei materiali, l'esposizione ai detergenti e le vie di ingresso	Confrontare l'esposizione del progetto con le curve di coppia pre-esposizione e post-esposizione; non basarsi esclusivamente sull'aspetto esteriore
Ampia variabilità dei lotti o dei campioni	Identificare le dimensioni critiche in termini di coppia e i parametri di assemblaggio, migliorare la tracciabilità e verificare la capacità di processo	Confronta più lotti destinati alla produzione utilizzando lo stesso dispositivo di fissaggio, le stesse condizioni e lo stesso metodo di calcolo

La scelta dei materiali e delle finiture deve seguire il meccanismo effettivo. Le parti di contatto temprate, i componenti in acciaio inossidabile, i polimeri tecnici, i rivestimenti e le interfacce a secco o lubrificate hanno tutti applicazioni valide. Nessuna di queste soluzioni rappresenta un rimedio universale. La configurazione scelta deve comunque essere verificata in base al carico, alla temperatura, all’ambiente, al movimento e al profilo di durata del progetto.

Inserire la fidelizzazione nel piano di test

Un disegno di acquisto che riporti solo la coppia nominale lascia irrisolte le questioni più importanti relative al ciclo di vita. Il fornitore non sa quale direzione, angolo, condizione o punto di controllo garantiscano la protezione del prodotto. L’OEM non può decidere in un secondo momento se un risultato modificato sia accettabile senza modificare il limite di accettazione.

Il disegno, le specifiche tecniche o il piano di prova approvato devono definire i seguenti campi di decadimento della coppia:

Codice articolo della cerniera, revisione, configurazione e direzione della coppia.
Orientamento di montaggio di riferimento e sistema di fissaggio dei componenti.
Definizione di riferimento "così com'è" e/o "condizionata".
Impostazione dell'arco di movimento, della velocità, del tempo di sosta, del conteggio e della temperatura.
I parametri relativi alla rottura, alla corsa e alla tenuta statica che si applicano.
Apertura e chiusura delle finestre di calcolo.
Temperatura di riferimento, tempo di stabilizzazione e ritardo di misurazione.
Angolo di ciclo di vita, frequenza, tempo di permanenza, inversioni, ciclo di lavoro e condizione di arresto.
Sequenza ambientale e presenza o meno di cicli durante l’esposizione.
Punti di controllo intermedi delle misurazioni.
Limiti minimi e massimi assoluti di coppia funzionale.
Requisiti di mantenimento della coppia definiti dal progetto, se applicabili.
Quantità dei campioni, copertura del lotto e stato dell'intenzione di produzione.
Portata del sensore, velocità di trasmissione dei dati, metodo di calcolo e tracciabilità.
Regole relative alla gestione dei guasti, alle ispezioni e alle nuove prove.

I valori che dipendono dall'applicazione devono essere contrassegnati Specifico per il progetto fino a quando non siano noti il carico, i limiti operativi e i requisiti relativi alla forza esercitata dall'utente. Un fornitore può proporre un metodo preliminare, ma il produttore OEM deve definire i limiti definitivi in relazione al prodotto finito. L'approvazione della produzione deve basarsi sul metodo approvato e su componenti destinati alla produzione; una dimostrazione al banco non documentata non è equivalente.

Non correggere le specifiche basandosi esclusivamente sul margine. Una coppia iniziale più elevata può impedire temporaneamente lo slittamento, ma può anche aumentare lo sforzo operativo e le sollecitazioni sull’interfaccia. È necessario valutare congiuntamente la tenuta e l’intervallo funzionale assoluto.

Una registrazione riproducibile del decadimento

Una analisi attendibile del calo di coppia dovrebbe consentire a un altro ingegnere di riprodurre il confronto e comprenderne i limiti. Uno screenshot che riporti un unico dato finale non è sufficiente. Raccogli le prove nell'ordine indicato di seguito.

Identificate gli esemplari. Registrare il modello, la revisione, il lotto, l'ID del campione, lo stato di produzione ed eventuali configurazioni abbinate o specifiche per la direzione.
Allega il metodo. Includere il disegno o la foto dell'apparecchio, le informazioni sul sensore, la convenzione angolare, la velocità, il tempo di permanenza, il metodo di misurazione della temperatura e l'intervallo di calcolo.
Mantenere il valore di riferimento. Indicare se il componente è stato ricevuto così com’è o se è stato sottoposto a trattamento e conservare i dati originali relativi alla coppia e all’angolo.
Mostra la cronologia del ciclo di vita. Registrare il profilo del ciclo, i punti di controllo, la sequenza ambientale, le interruzioni, la temperatura, i sovraccarichi, gli eventi di arresto e i cambi di attrezzatura.
Riportare i risultati individuali. Fornire le curve di apertura e chiusura, la ritenzione, i limiti funzionali assoluti e le eccezioni a livello di campione, anziché limitarsi a una media complessiva.
Distinguere l'osservazione dalla conclusione. Descrivere l'usura, i residui, il rumore, i detriti, la variazione del precarico o la corrosione come prove osservabili. Indicare una causa principale solo quando i dati la confermano.
Definisci il prossimo test. Indicare se l'azione successiva consiste in un test di riferimento ripetuto, uno smontaggio, una verifica del lubrificante, una verifica dei materiali, uno studio del processo o una verifica dell'assemblaggio completo.

Se non è possibile ricostruire le condizioni attuali e di riferimento, indicare la conclusione non conclusivo. Raccogliere un nuovo dato di riferimento controllato da campioni conservati o comparabili destinati alla produzione è più utile che attribuire un meccanismo di usura basandosi esclusivamente sulla sensazione al tatto in campo.

La famiglia di prodotti, la struttura e i dati disponibili variano a seconda delle applicazioni. Esaminare l'attuale cerniere a coppia categoria relativa alla configurazione in questione prima di confrontare modelli non correlati o affermazioni relative ai test.

Domande frequenti sul deterioramento delle cerniere Torque: cause, temperatura, lubrificazione e risultati dei test

Cosa fa sì che una cerniera a coppia perda resistenza nel tempo?

La perdita permanente di coppia può derivare dall’usura dell’interfaccia per attrito, dalla perdita di precarico o di pressione di contatto, dalla ridistribuzione o dalla contaminazione del lubrificante, dalla corrosione o dall’attacco chimico, oppure dalla deformazione permanente a seguito di esposizione termica o meccanica. Il meccanismo predominante dipende dalla struttura della cerniera e deve essere individuato utilizzando dati di coppia controllati insieme alle ispezioni.

La temperatura può far sembrare temporaneamente meno resistente una cerniera a coppia?

Sì. La temperatura può influire sulla reologia del lubrificante, sui giochi, sulle dimensioni dei materiali e sulla pressione di contatto. Effettuare la misurazione dopo la stabilizzazione alla temperatura di esercizio e nuovamente dopo il ricondizionamento alle condizioni di riferimento definite. Il recupero indica uno spostamento reversibile dipendente dalla temperatura piuttosto che un decadimento permanente.

L'aggiunta di grasso può ripristinare la coppia che una cerniera ha perso?

Non in modo affidabile. L'aggiunta di grasso può aumentare, ridurre o destabilizzare l'attrito, mentre un lubrificante incompatibile può danneggiare l'interfaccia interessata. Lubrificare solo se il produttore della cerniera ha specificato il tipo di lubrificante, la quantità, il punto di applicazione e la modalità di manutenzione; verificare quindi la coppia di sblocco, la coppia di funzionamento e la tenuta nelle stesse condizioni controllate.

La riduzione della coppia subito dopo il ciclo di vita è permanente?

Non necessariamente. Una lettura effettuata immediatamente dopo il ciclo può essere influenzata dall’autoriscaldamento, dalla velocità di prova, dal tempo di permanenza e dallo stato di taglio temporaneo del lubrificante. Attendere il periodo di recupero o stabilizzazione specificato e ripetere la misurazione di riferimento. Solo un risultato inferiore che si mantenga in condizioni comparabili conferma un decadimento permanente.

Quali prove sperimentali confermano il decadimento permanente della coppia di articolazione?

Utilizzare misurazioni di riferimento e di controllo effettuate con la stessa definizione di coppia, le stesse condizioni del provino, lo stesso dispositivo di fissaggio, la stessa finestra angolare, la stessa direzione, la stessa velocità, lo stesso tempo di permanenza e la stessa temperatura di riferimento. Il valore di uscita più basso deve rimanere invariato dopo la fase di recupero o ricondizionamento specificata e deve essere verificato rispetto alle tracce dei singoli campioni, non solo rispetto a una media complessiva. Conservare le curve coppia-angolo e la cronologia completa del ciclo di vita.
