스탬핑 공정을 통한 산업용 경첩의 제조 과정: 금형 및 공구

다이 내부에서는 어떤 일이 일어날까

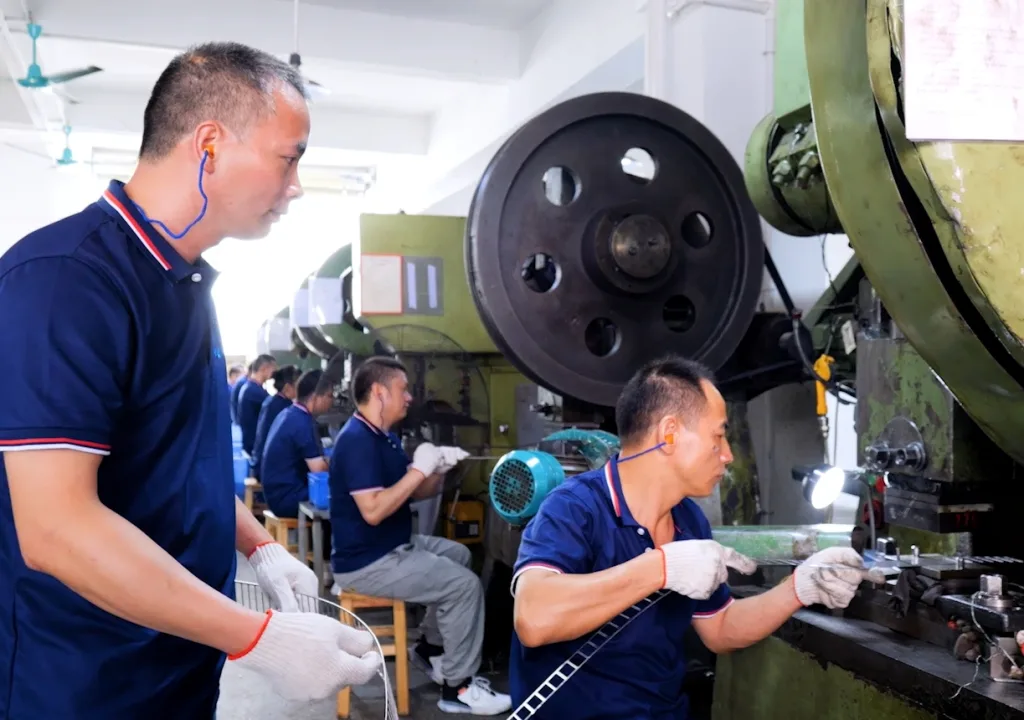

공구 전략에 따라 블랭킹, 피어싱, 성형 및 컬링 공정은 프로그레시브 스테이션에 통합되거나 별도의 프레스 공정을 통해 수행될 수 있습니다. 이 네 가지 공정을 이해해야만 스탬핑 견적서를 제대로 파악할 수 있습니다.

단일 공정 또는 단계별 공구 방식에서는 별도의 프레스 단계나 공구를 통해 공정이 완료됩니다. 반면, 프로그레시브 다이를 사용할 경우 코일이 스테이션별로 순차적으로 이동하며, 각 스트로크마다 서로 다른 공정이 수행되므로, 스트립은 한쪽 끝으로 들어가 최종 스테이션을 통과한 후 스탬핑된 부품이 반대쪽 끝으로 나옵니다. 프로그레시브 금형의 설계 및 제작 비용은 일반적으로 더 많이 들지만, 일정한 생산량에서는 더 빠르게 가동할 수 있으며 취급 횟수도 줄일 수 있습니다.

왜 다이(Die)가 후공정 품질에 영향을 미치는가

다이(die)는 구매자들이 거의 접할 기회가 없는 공정 단계이지만, 스탬핑으로 제작된 경첩의 형상과 절단 품질에 지대한 영향을 미칩니다. 다이는 형상을 결정하는 반면, 재료 상태, 이송 정확도, 프레스 설정, 윤활 및 공구 유지보수는 그 형상이 얼마나 일관되게 재현되는지를 좌우합니다. 이는 이해해 둘 가치가 있는 몇 가지 결과를 초래합니다.

‘다이 팩터’	제어 대상	구매자가 주목하는 점
다이 설계 및 제작 품질	부품 형상, 구멍 배열, 공차	부품이 기존 구멍 배열에 맞는지 여부
펀치와 다이의 간극	절단면 품질 및 버 높이	구멍과 모서리에 날카로운 거친 가장자리
시간이 지남에 따른 다이 마모	장기간의 생산 과정 전반에 걸친 일관성	후반부 부분은 초기 샘플과 다릅니다
다이 유지보수 일정	버의 성장 및 치수 편차	주문 간 품질 저하

이 때문에 스탬핑 힌지를 평가할 때는 금형 상태와 유지보수 사항을 고려해야 합니다. 첫 번째 제품 샘플은 승인 시점에 공정이 어떤 결과물을 생산할 수 있는지를 보여주지만, 이후 생산되는 부품들이 승인된 샘플과 계속 일치하는지 여부는 지속적인 생산 관리가 결정합니다.

가시의 기원 — 그리고 그 중요성

스탬핑된 모든 모서리는 전단된 모서리이며, 일반적으로 출구 쪽에 약간의 버가 발생합니다. 버가 어떻게 형성되는지 이해하면 구매자는 제어된 스탬핑 조건과 간극, 마모 또는 설정 문제로 인해 발생한 과도한 버를 구분하는 데 도움이 됩니다.

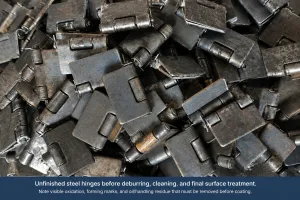

펀치가 판금을 절단할 때, 재료는 선을 따라 깔끔하게 분리되지 않습니다. 상단부는 약간 말려 올라가고, 중간부는 절단되며, 하단부는 파열되어 출구 쪽에 작은 돌출부가 남게 됩니다. 이 버의 크기는 펀치와 다이 사이의 간극과 공구의 마모 정도에 크게 좌우됩니다. 적절한 간극과 날카로운 공구를 사용하면 작고 정돈된 버가 생성되는 반면, 간극이 너무 크거나 무뎌진 펀치를 사용하면 크고 거친 버가 생성됩니다. 구멍이 동일한 공정에서 뚫리기 때문에, 구멍 가장자리 — 바로 패스너가 장착되는 곳이자 코팅이 가장 얇아지기 쉬운 곳 — 은 버가 자주 발생하는 부위입니다.

실질적으로 볼 때, 버의 크기는 공구 및 공정의 결과물입니다. 펀치와 다이의 간극을 조절하고, 마모를 모니터링하며, 공구를 유지 관리하고, 디버링 요건을 명확히 정의하는 것은 모두 시제품 단계부터 양산 단계에 이르기까지 모서리 품질을 일관되게 유지하는 데 도움이 됩니다.

재료의 두께와 이를 추측할 수 없는 이유

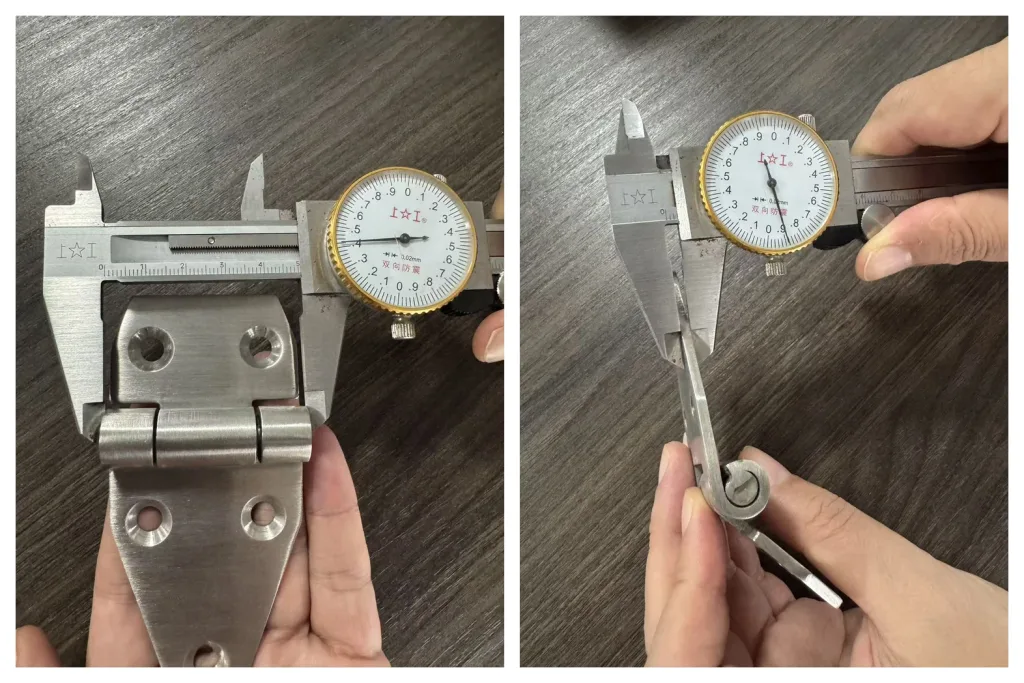

스탬핑 공정은 지정된 두께의 시트나 코일을 원료로 시작되며, 이 두께는 경첩 견적에서 가장 중요한 변수 중 하나입니다. 이는 경첩판이 견딜 수 있는 하중, 굽힘에 대한 저항력, 그리고 성형 과정에서 재료가 어떻게 반응하는지에 영향을 미칩니다.

두꺼운 소재는 일반적으로 더 많은 하중을 견디고 변형에 강하지만, 더 큰 프레스 압력이 필요하고 공구 마모를 증가시킬 수 있으며, 균열 없이 꽉 조인 너클 형태로 성형하기가 더 어려울 수 있습니다. 얇은 소재는 성형이 더 쉽고 소재비 및 가공 비용을 절감할 수 있지만, 규격 미달의 리프는 사용 하중을 받을 때 장착 구멍 주변에서 휘어지거나 처지거나 찢어질 수 있습니다. 사진만으로는 두께를 판단하기 어려우므로, 추측하기보다는 도면에 명시하고 확인해야 합니다.

구매자가 명심해야 할 점은 간단합니다. 재료 두께는 도면과 견적서에 명확하게 명시되어야 하며, 시료 승인 또는 입고 검사 과정에서 반드시 확인되어야 합니다.

맞춤형 스탬핑에 금형 비용과 최소 주문 수량(MOQ)이 발생하는 이유

맞춤형 스탬핑 경첩에 대해 자주 제기되는 질문 중 하나는 왜 금형 비용이 별도로 산정되는지, 그리고 왜 공급업체가 최소 주문 수량을 요구할 수 있는지에 관한 것입니다. 그 해답은 대개 프레스 사이클 자체보다는 금형 설계, 설비 준비, 재료 준비, 취급 및 검사 비용과 관련된 경제적 요인에서 찾을 수 있습니다.

초기 금형 설계 및 제작은 일반적으로 일회성 작업이지만, 설비 조정, 유지보수, 수리, 보관, 마모 부품 교체 및 향후 개조 등으로 인해 지속적인 비용이 발생할 수 있습니다. 재주문의 경우 일반적으로 초기 설계 및 금형 제작에 소요되는 리드 타임을 피할 수 있지만, 단가는 여전히 주문 수량, 자재비, 설비 조정 비용, 공구 상태 및 검사 요건에 따라 달라집니다.

또한 스탬핑이 최선의 해결책이 아닐 수 있는 경우도 설명하고 있습니다. 소량의 시제품 생산의 경우, 양산용 금형을 제작하는 것보다 기계 가공이나 레이저 절단이 더 실용적일 수 있습니다. 스탬핑이 경제적으로 타당해지는 생산량은 부품의 형상, 재질, 금형의 복잡성, 설비 조정, 그리고 예상되는 반복 주문량에 따라 달라집니다.

단일 공정 또는 단계별 공구 대 프로그레시브 다이

모든 스탬핑 금형이 똑같은 것은 아니며, 공급업체가 어떤 유형을 제안하느냐에 따라 해당 부품의 생산 과정을 어떻게 예상하고 있는지 알 수 있습니다. 금형 선택은 주로 생산량에 따라 결정되며, 이는 초기 비용과 개당 비용 모두에 영향을 미칩니다.

	단일 공정 / 단계별 공구	진보형 금형
작동 원리	별도의 성형 공정 또는 공구에서 완료된 작업	코일이 각 스테이션을 차례로 통과하며, 각 스트로크마다 서로 다른 작업이 수행됩니다.
금형 비용	설계 및 시공 비용 절감	더 높은 수준 — 더 많은 관측소, 더 높은 정밀도
부품당 속도	속도는 느리지만, 핸들링은 더 뛰어나다	훨씬 빠르며, 조작이 거의 필요하지 않습니다
일관성	일관성은 전이 및 설정 제어에 더 크게 좌우된다	Higher — 하나의 도구로 기하학적 구조를 완벽하게 구현
최상의 대상	볼륨이 줄어들거나, 잎 모양이 더 단순해지거나, 디자인이 아직 다듬어지는 중	안정적이고 생산량이 많은 힌지 제품군

이 장단점은 명확합니다. 프로그레시브 금형은 일반적으로 제작 비용이 더 많이 들지만, 안정적인 생산량에서는 취급 작업과 단가를 낮출 수 있습니다. 생산량이 적거나 설계가 변경될 가능성이 있는 경우에는 단일 공정 금형이나 단계별 금형이 더 실용적일 수 있습니다. 적절한 선택은 실제 생산량, 부품 형상, 공차 요구 사항, 예상되는 설계 변경 사항, 그리고 반복 주문 수요 등을 종합적으로 고려하여 평가해야 합니다.

스탬프가 찍힌 경첩 도면에 무엇을 명시해야 하는가

금형은 도면에 따라 제작되기 때문에, 도면에 모호하게 기재된 부분은 귀하가 아닌 금형 제작자가 결정하게 됩니다. 명확한 성형 도면을 작성하면 시제품 제작 후 발생하는 대부분의 분쟁을 예방할 수 있습니다.

지정	스탬핑 분야에서 이것이 중요한 이유
재질 등급 및 두께	하중 지지력, 성형성 및 비용을 결정하며, 마감 처리 후에는 보이지 않습니다.
구멍 직경, 간격 및 유형	금형에 새겨짐 — 금형이 절단되면 패턴이 고정됩니다
카운터싱크 또는 슬롯 요구 사항	금형 내에서 성형되며, 나중에 추가하려면 금형 변경이 필요합니다.
실제로 중요한 공차	모든 부분에서 공차를 엄격하게 적용하면 비용이 증가하지만, 중요한 부분에서만 엄격하게 적용하면 비용은 절감된다
버 제한 및 디버링 요건	주관적인 판단 대신 검증 가능한 기준을 제시한다
굽힘 반경 및 너클 장착	균열 발생 위험과 핀의 작동 원활성에 영향을 미칩니다

공차 항목은 자세히 살펴볼 필요가 있습니다. 모든 치수에 대해 엄격한 공차를 요구하는 것은 흔하면서도 비용이 많이 드는 실수입니다. 이는 공차가 필요하지 않은 부위에 대해서도 공구 및 검사 비용을 증가시키기 때문입니다. 효율적인 접근 방식은 실제로 결합을 좌우하는 소수의 치수(대개 구멍 배열과 너클)를 파악하여 이 부분만 엄격하게 지정하고, 나머지는 표준 공차로 두는 것입니다. 특히 구멍 배열을 정확하게 설정하는 것이 힌지가 매끄럽게 조여지는지를 결정하므로, 이것이 바로 주문하기 전에 구멍 배치를 확인하기.

문맥 속의 스탬핑

스탬핑은 여러 성형 방법 중 하나이며, 어떤 경우에 이 방법이 적합한지 파악하면 공급업체가 제안하는 내용을 더 잘 이해할 수 있습니다. 이 공법은 평평하고 성형 정도가 낮은 판재(전형적인 경첩 판재 형태)를 대량으로 생산하는 데 탁월하며, 이 분야의 속도와 반복 정밀도는 타의 추종을 불허합니다. 반면, 두껍고 입체적인 본체에는 일반적으로 적합하지 않으며, 이러한 경우 주조나 기계 가공이 더 나을 수 있습니다. 또한 디테일이 정교한 토크 힌지 하우징의 경우 다이캐스팅, 기계 가공 또는 여러 공정의 조합이 필요할 수 있습니다.

구매자 입장에서는 성형 방식이 설계 및 비용 측면에서 중요한 결정 요소입니다. 제시된 성형 제안서는 부품의 형상, 생산량, 재질 및 공차 요구 사항과 일치해야 합니다.

부하 및 생산량에 적합한 성형 공정에 따라 부품을 검토받으려면, 다음과 같이 하실 수 있습니다. 도면을 보내주세요 검토를 위해.
