Scharniere für die Lebensmittelverarbeitung: Leitfaden zur Reinigung und Korrosion

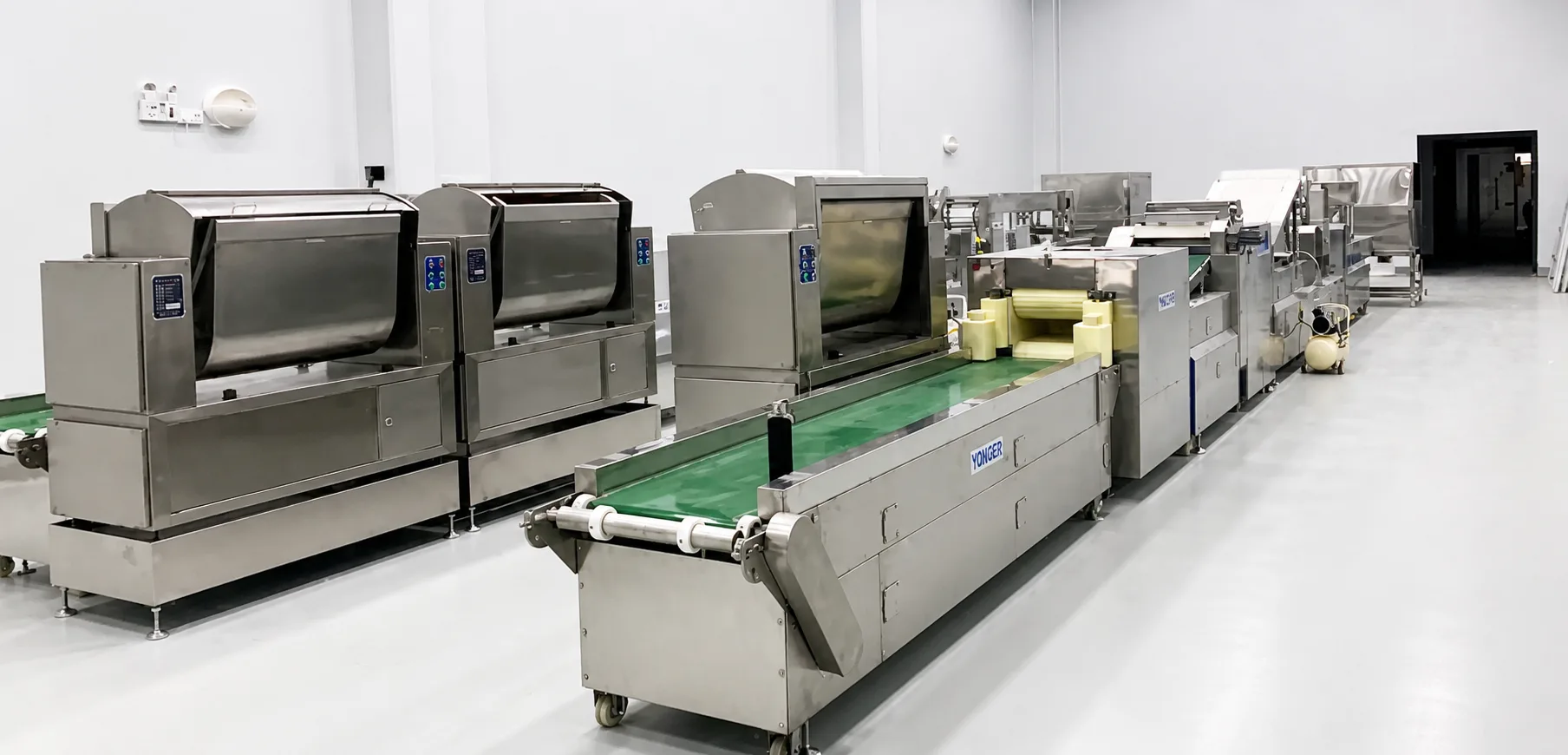

In Lebensmittelverarbeitungsanlagen befinden sich die Scharniere oft genau dort, wo die Reinigungsteams einen zuverlässigen Zugang benötigen: Förderbandabdeckungen, Maschinenabdeckungen, Inspektionstüren, Edelstahlschränke, Abwaschplatten, Zutatenbehälter und Wartungsabdeckungen. Wenn sich im Scharnierbereich Lebensmittelreste, Spülwasser, Schaumreiniger, Salz, Fett oder Reinigungschemikalien ansammeln, kann die Inspektion schwieriger werden als bei der flachen Edelstahlplatte um das Scharnier herum.

Ein Scharnier, das mechanisch gut funktioniert, kann dennoch für Lebensmittelverarbeitungsanlagen ungeeignet sein, wenn es Rückstandsfallen, Wassertaschen, freiliegende Gewinde, scharfe Ecken oder Korrosionsstellen bildet. In Nasswaschbereichen können diese kleinen Scharnierdetails die Reinigungszeit, die Konsistenz der Hygiene, die Zuverlässigkeit der Geräte und die langfristigen Wartungskosten beeinträchtigen.

In diesem Leitfaden wird erläutert, wie man Scharniere für Lebensmittelverarbeitungsanlagen auswählt, indem man die realen Bedingungen in der Umgebung des Scharniers betrachtet: wo sich Rückstände ansammeln, wie oft die Anlage abgewaschen wird, welche Reinigungschemikalien verwendet werden, ob der Bereich nass oder trocken ist und ob das Scharniermaterial im Laufe der Zeit korrosionsbeständig ist. Wenn Scharniere mit Schlössern, Griffen, Dichtungen, Geräterahmen und Zugangsklappen zusammenarbeiten müssen, sollten sie als Teil der komplettes Gehäuse-Hardware-System anstatt als separates Zubehör ausgewählt zu werden.

Wo Scharniere zu Hygienerisiken in Lebensmittelverarbeitungsanlagen werden

Lebensmittelverarbeitungsanlagen sind Feuchtigkeit, Proteinen, Ölen, Zucker, Salz, Salzlake, sauren Rückständen, ätzenden Reinigungsmitteln, Desinfektionsmitteln, Temperaturschwankungen und wiederholten Reinigungsvorgängen ausgesetzt. Diese Bedingungen machen die Konstruktion von Scharnieren anspruchsvoller als bei gewöhnlichen industriellen Scharnieren.

Der Scharnierbereich ist eine Kombination aus Bewegung, Befestigungselementen, Metallkontakt, Montagelücken und Bedienerzugang. Diese Kombination macht ihn zu einem der ersten Bereiche, die überprüft werden müssen, wenn die Geräte schwer zu reinigen sind oder wenn Korrosion um eine Tür, eine Abdeckung oder eine Zugangsklappe auftritt.

Rückstandsfallen um Stifte, Schrauben und Befestigungslücken

Lebensmittelrückstände können sich um Scharnierstifte, Schraubenköpfe, Unterlegscheiben, Knöchel und den Spalt zwischen dem Scharnierblatt und dem Geräterahmen ansammeln. In Geräten für Fleisch, Milchprodukte, Meeresfrüchte und Getränke können sich Eiweißreste, Zuckerreste, Salz oder Reinigungsschaum in kleinen Zwischenräumen absetzen, die bei der routinemäßigen Reinigung schwer zu sehen sind.

Ein hygienisches Scharnier sollte unnötige Hohlräume reduzieren und dafür sorgen, dass der Scharnierbereich leicht abzuspülen, abzuwischen und zu inspizieren ist. Das Ziel ist nicht nur die Verwendung von rostfreiem Stahl, sondern auch die Sicherstellung, dass die Geometrie keine versteckten Reinigungsprobleme verursacht.

Wasseransammlungen nach der Waschanlagenreinigung

Nach dem Abwaschen sollten Wasser und Desinfektionsmittel nicht hinter dem Scharnierblatt, in einer horizontalen Tasche oder um freiliegende Schraubenlöcher herum eingeschlossen bleiben. Stehende Flüssigkeit kann die Fleckenbildung, Geruchsbildung, Korrosion und das Hygienerisiko erhöhen, insbesondere in Nassbereichen, in denen die Geräte häufig gereinigt werden.

Eine ablauffähige Scharniergeometrie ist besonders wichtig bei Förderbandabdeckungen, Türen von Verarbeitungsanlagen, Maschinenschutzvorrichtungen aus Edelstahl und Gerätetafeln in der Nähe von Spritzwasserbereichen. Wenn nach dem Abspülen Wasser um das Scharnier herum zurückbleibt, sollte die Scharnieranordnung vor der Produktion überprüft werden.

Korrosion um Befestigungselemente und Scharniergelenke

Die Korrosion beginnt oft an Scharnierstiften, Gelenken, Schraubenköpfen, Montageschlitzen oder an Kontaktstellen zwischen unterschiedlichen Metallen. In Lebensmittelbetrieben ist Korrosion nicht nur ein Problem der Oberflächenbeschaffenheit. Lochfraß, Unebenheiten oder Rostflecken können die Reinigung erschweren und die Lebensdauer der Geräte verkürzen.

Wenn das Scharnier starken Reinigungschemikalien, feuchten Rückständen, Salz, Salzlake oder chloridhaltigen Sanitärbedingungen ausgesetzt ist, sollte die Materialentscheidung folgende Faktoren berücksichtigen warum rostfreie Beschläge trotzdem korrodieren können auch wenn sie innerhalb einer sanitären Einrichtung installiert ist.

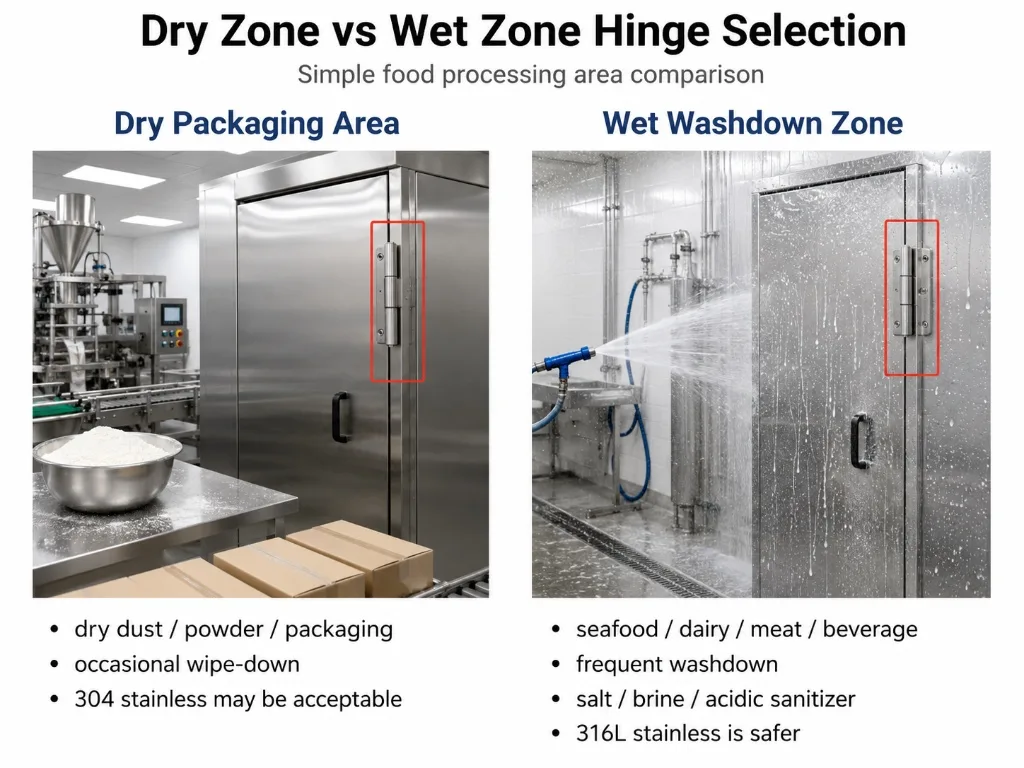

Anpassung des Scharniers an die Lebensmittelverarbeitungszone

Ein häufiger Fehler ist es, ein Scharnier für die gesamte Anlage zu spezifizieren. Lebensmittelverarbeitende Betriebe enthalten in der Regel verschiedene Expositionszonen, und das Scharnier sollte der Reinigungsintensität und dem Korrosionsrisiko der einzelnen Standorte entsprechen.

Trockene Verpackungs- und Lagerbereiche

Trockene Verpackungsräume, Schränke zur Lagerung von Zutaten, leichte Zugangstüren und Bereiche mit geringer Feuchtigkeit erfordern möglicherweise nicht dieselben Scharnierspezifikationen wie Nassreinigungsanlagen. In diesen Bereichen kann Edelstahl 304 oder ein geschütztes Scharnierdesign akzeptabel sein, wenn die Reinigungsbelastung gering und das Rückstandsrisiko gering ist.

Selbst in trockenen Gebieten ist die Scharniergeometrie von Bedeutung. Staub, Pulver, Mehl, Zucker oder trockene Zutaten können sich um Schraubenköpfe und Scharnierspalten ansammeln. Das Scharnier sollte leicht zu inspizieren sein und keine unnötigen Vorsprünge oder versteckten Taschen bilden.

Nassreinigungszonen

Nasse Waschbereiche erfordern eine konservativere Auswahl der Scharniere. Geräte in der Nähe von offenen Produktbereichen, Reinigungspunkten auf Bodenhöhe, Spritzwasserzonen, Waschbereichen für Förderbänder und Sanitärstationen sind wiederholt Feuchtigkeit und Reinigungschemikalien ausgesetzt.

An diesen Orten sollte das Scharnier auf Entwässerung, glatte Oberflächen, Korrosionsbeständigkeit, kompatible Befestigungselemente und einfache Inspektion geprüft werden. Ein Scharnier, das in einem trockenen Verpackungsraum akzeptabel ist, kann in einer feuchten Zone Flecken, Löcher oder Wassereinschlüsse aufweisen.

Exposition gegenüber Meeresfrüchten, Molkereiprodukten, Fleisch, Getränken und Salzlake

Verschiedene Umgebungen der Lebensmittelverarbeitung bergen unterschiedliche Risiken für Scharniere. Meeresfrüchte und Pökelbereiche können die Chloridbelastung erhöhen. Molkerei- und Getränkeanlagen können säurehaltig gereinigt oder häufig nass gereinigt werden. Fleischverarbeitungsanlagen können Scharniere Proteinen, Fetten, warmem Wasser und intensiven Reinigungsroutinen aussetzen.

Anstatt nur zu fragen, ob das Scharnier aus rostfreiem Stahl besteht, sollten sich Ingenieure fragen, womit das Scharnier tatsächlich in Berührung kommt: Salz, Schaumreiniger, säurehaltiges Reinigungsmittel, Spülwasser, Öle, Zucker, Proteine oder Hochdruckreiniger. Je aggressiver die Belastung ist, desto wichtiger sind Materialqualität, Oberflächenbeschaffenheit, Entwässerung und Kompatibilität der Befestigungselemente.

Hygienisches Scharnierdesign Details, auf die es ankommt

Glatte Oberflächen und abgerundete Kanten

Ein Scharnier für die Lebensmittelverarbeitung sollte die Anzahl der Stellen reduzieren, an denen sich Rückstände, Feuchtigkeit oder Reinigungschemikalien ansammeln können. Glatte Oberflächen, abgerundete Kanten, minimale freiliegende Lücken und kontrollierte Befestigungsbereiche erleichtern die Reinigung und Inspektion des Scharniers.

Raue gestanzte Kanten, scharfe Ecken, freiliegende Gewinde und tiefe Schraubenvertiefungen können den Scharnierbereich zu einer hygienischen Schwachstelle machen. Prüfen Sie bei der Untersuchung von Scharniermustern das Scharnierblatt, den Stiftbereich, die Unterseite, die Schraubenlöcher und die Montageschnittstelle - nicht nur die sichtbare Vorderseite.

Entwässerungsfähige Geometrie und keine horizontalen Taschen

Eine entleerbare Geometrie trägt dazu bei, stehendes Wasser nach dem Abwaschen zu reduzieren. Scharniere an Geräteabdeckungen, Zugangstüren und Maschinenschutzvorrichtungen sollten horizontale Taschen vermeiden, in denen sich Wasser, Desinfektionsmittel oder Lebensmittelreste ansammeln können.

Bei der Überprüfung des Prototyps spülen Sie das Gerät in der gleichen Richtung, in der auch die Hygieneteams in der Anlage arbeiten werden. Prüfen Sie dann, ob Flüssigkeit hinter dem Scharnierblatt, um die Befestigungselemente oder im Scharniergelenk zurückbleibt. Wenn nach der normalen Reinigung Wasser zurückbleibt, muss möglicherweise die Ausrichtung des Scharniers oder die Befestigungskonstruktion geändert werden.

Kontrollierte Befestigungen und reinigbare Montageflächen

Befestigungselemente sind oft der Schwachpunkt bei der Konstruktion von Washdown-Scharnieren. Lose Unterlegscheiben, freiliegende Gewinde, minderwertige Schrauben und offene Befestigungslöcher können Rückstände festhalten und die Korrosion beschleunigen. Wenn Befestigungselemente mit Gewinde erforderlich sind, sollten sie so angebracht werden, dass der Bereich reinigungsfähig bleibt.

Je nach Konstruktion des Geräts können eine geschweißte Befestigung, abgedichtete Befestigungsbereiche, abgedeckte Schraubenbereiche oder eine reinigungsfähige Befestigungsgeometrie dazu beitragen, das Hygienerisiko zu verringern. Der Scharnierkörper und die Befestigungsmethode sollten gemeinsam überprüft werden, da ein hygienisches Scharnier trotzdem versagen kann, wenn der Befestigungsbereich eine Rückstandsfalle bildet.

304 vs. 316L Edelstahl für Scharniere in der Lebensmittelverarbeitung

Bei der Auswahl von Edelstahl sollte man sich an der tatsächlichen Reinigungsumgebung orientieren, nicht nur am Aussehen. Ein Scharnier, das bei der Installation sauber aussieht, kann dennoch Flecken oder Grübchen aufweisen oder schwer zu reinigen sein, wenn das Material nicht für die Reinigungsbedingungen geeignet ist.

Wann Edelstahl 304 akzeptabel sein kann

Edelstahl 304 kann in trockenen Lebensmittelverarbeitungsbereichen, Verpackungszonen, leicht beanspruchten Schranktüren oder Anwendungen mit geringer Reinigungsbelastung verwendet werden. Er bietet eine gute Festigkeit und allgemeine Korrosionsbeständigkeit für viele Anwendungen im Innenbereich von Lebensmittelanlagen.

Edelstahl 304 sollte jedoch nicht nur deshalb gewählt werden, weil er sauber aussieht. Wenn das Scharnier Chloriden, säurehaltigen Reinigern, Salz, Salzlake, wiederholter Nassreinigung oder aggressiven Sanitärchemikalien ausgesetzt ist, kann 304 mit der Zeit Flecken oder Grübchen bekommen oder schwieriger zu reinigen sein.

Wenn Edelstahl 316L sicherer ist

Edelstahl 316L ist in der Regel sicherer für Nassbereiche, die Verarbeitung von Fisch und Meeresfrüchten, Molkereianlagen, den Kontakt mit Salzlake, säurehaltige Reinigung, hohe Luftfeuchtigkeit und Anwendungen, bei denen Korrosion oder Fleckenbildung ein hygienisches Problem darstellen würden. Seine verbesserte Beständigkeit gegen chloridbedingte Korrosion macht ihn zu einer konservativeren Option in anspruchsvollen Umgebungen.

316L ist nicht automatisch für alle Lebensmittelverarbeitungsschränke erforderlich, sollte aber unbedingt in Betracht gezogen werden, wenn die Reinigungshäufigkeit, die chemische Belastung oder die Salzbelastung hoch sind. Je höher die Reinigungsintensität ist, desto wichtiger werden Korrosionsbeständigkeit und reinigungsfähige Oberflächenbeschaffenheit.

Warum auch Befestigungselemente und Oberflächenbeschaffenheit wichtig sind

Das Scharniermaterial ist nur ein Teil des Systems. Ein 316L-Scharnier, das mit minderwertigen Schrauben oder inkompatiblen Unterlegscheiben installiert wurde, kann dennoch Korrosion im Bereich der Befestigung entwickeln. Der Scharnierkörper, die Schrauben, der Rahmen, die Unterlegscheiben, die geschweißten Bereiche und die Gewindeeinsätze sollten gemeinsam überprüft werden.

Auch die Oberflächenbeschaffenheit beeinflusst die Reinigungsfähigkeit. Raue Kanten, Kratzer, unbearbeitete Schweißnähte oder beschädigte Oberflächen können Rückstände festhalten, selbst wenn das Grundmaterial aus rostfreiem Stahl besteht. Bei Projekten, bei denen beschichteter Stahl, rostfreier Stahl 304 und rostfreier Stahl 316 verglichen werden, sollte bei der endgültigen Entscheidung berücksichtigt werden, ob Materialauswahl aus rostfreiem Stahl die Reinigungsumgebung, die Korrosionsbelastung und die erwartete Lebensdauer unterstützen.

Auswahl von Scharnieren für die Lebensmittelverarbeitung nach Waschbereich

Hygieneinspektions-Checkliste für Scharniere in der Lebensmittelverarbeitung

Scharniere von Lebensmittelverarbeitungsanlagen sollten in die routinemäßigen Inspektions- und Hygienekontrollen einbezogen werden. Die Inspektion sollte sich nicht nur auf die Beweglichkeit konzentrieren, sondern auch auf die Reinigungsfähigkeit, die Entwässerung, den Zustand der Oberfläche, den Zustand der Befestigungselemente, die Bildung von Rückständen und Korrosionserscheinungen.

• Prüfen Sie, ob der Scharnierbereich von normalen Arbeitspositionen aus gereinigt und inspiziert werden kann.
• Achten Sie auf Wasseransammlungen hinter dem Scharnierblatt, um die Schrauben oder in den Scharnierspalten.
• Untersuchen Sie Scharnierstifte, Gelenke, Befestigungselemente und Montagebereiche auf Lochfraß, Flecken oder Rost.
• Vergewissern Sie sich, dass nach der Reinigung keine Lebensmittelreste, Schaum oder Desinfektionsmittel um das Scharnier herum zurückbleiben.
• Prüfen Sie, ob die Tür, die Schutzvorrichtung oder die Zugangsklappe nach dem Öffnen wieder in die richtige Position zurückkehrt.
• Überprüfen Sie, ob die Befestigungselemente fest sitzen und mit dem Scharniermaterial kompatibel sind.
• Tauschen Sie Scharniere aus, die Korrosion, raue Oberflächen, Bindung oder Schwierigkeiten bei der Reinigung in Risikobereichen aufweisen.

Die Häufigkeit der Inspektionen sollte der Umgebung angepasst sein. Scharniere in trockenen Verpackungsbereichen müssen unter Umständen weniger häufig überprüft werden als Scharniere in Bereichen für Meeresfrüchte, Milchprodukte, Fleisch, Getränke oder Nassreinigung. Je aggressiver der Reinigungsprozess ist, desto wichtiger ist die Überprüfung der Scharniere.

Häufige Selektionsfehler bei Nahrungspflanzen

Auswahl der Scharniere nur nach Materialgüte

Die Materialqualität spielt eine Rolle, ist aber nicht der einzige Faktor. Ein 316L-Scharnier mit schlechter Geometrie, freiliegenden Ritzen, rauen Kanten oder inkompatiblen Befestigungselementen kann immer noch Reinigungsprobleme verursachen. Ein Scharnier für die Lebensmittelverarbeitung sollte nach Material, Oberfläche, Form, Konstruktion der Befestigungselemente, Entwässerung und Reinigungszugang bewertet werden.

Ignorieren von Wasserfallen im Scharnierbereich

Wasseransammlungen im Scharnierbereich können das Korrosions- und Hygienerisiko erhöhen. Diese Wasseransammlungen können hinter dem Scharnierblatt, um Schraubenköpfe, im Scharniergelenk oder zwischen Scharnier und Geräterahmen auftreten. Wenn nach dem Abwaschen Wasser zurückbleibt, sollte die Konstruktion des Scharniers überprüft werden.

Verwendung von freiliegenden Gewinden in Waschzonen

Freiliegende Gewinde sind schwer zu reinigen und können Feuchtigkeit oder Rückstände enthalten. In Reinigungsbereichen sollte die Konstruktion der Befestigungselemente sorgfältig geprüft werden. Unverlierbare Befestigungen, abgedeckte Montagebereiche, geschweißte Befestigungen oder reinigungsfähige Schraubengeometrien können das Hygienerisiko je nach Gerätedesign verringern.

Übersehene Schmierung und Wartung in Lebensmittelqualität

Einige Scharniere müssen geschmiert werden, während andere wartungsarm oder abgedichtet sind. Wenn eine Schmierung erforderlich ist, sollte das Wartungsverfahren auf die Lebensmittelverarbeitungsumgebung abgestimmt sein. Überschüssiges Schmiermittel kann Rückstände ansammeln, während das falsche Schmiermittel zu Kontaminationsproblemen führen kann.

Verwendung desselben Scharniers in Nass- und Trockenzonen

Die Verwendung einer einzigen Scharnierspezifikation für die gesamte Anlage mag effizient erscheinen, kann aber zu einer Unterspezifizierung in Nassbereichen oder einer Überspezifizierung in Trockenbereichen führen. Lebensmittelverarbeitungsanlagen sollten nach Expositionsbereich geprüft werden, damit jedes Scharnier zu seiner Reinigungs- und Korrosionsumgebung passt.

Schlussfolgerung

Scharniere für Lebensmittelverarbeitungsanlagen sollten als Teil der Hygienestrategie ausgewählt werden, nicht nur als mechanische Teile. Das Scharnier muss die Tür oder die Zugangsklappe stützen, der Belastung durch Reinigungsmittel standhalten, Rückstandsfallen reduzieren und einfach zu inspizieren und zu warten sein.

Die Wahl des besten Scharniers hängt von vier Fragen ab:

• Wird das Scharnier in einer Nasswaschzone oder in einem trockenen Verarbeitungsbereich verwendet?
• Kann der Scharnierbereich abfließen und leicht gereinigt werden?
• Passt die Edelstahlsorte zu den Reinigungschemikalien und der Korrosionsbelastung?
• Bleibt das Scharnier auch nach wiederholten Sanierungszyklen prüfbar und zuverlässig?

Wenn diese Fragen gemeinsam beantwortet werden, können Scharniere für Lebensmittelverarbeitungsanlagen sowohl die mechanische Zuverlässigkeit als auch den hygienischen Betrieb unterstützen. Ein gut gewähltes Scharnier trägt dazu bei, den Reinigungsaufwand, das Korrosionsrisiko, die Ablagerung von Rückständen und unnötige Ausfallzeiten während der gesamten Lebensdauer der Anlage zu verringern.

Benötigen Sie Hilfe bei der Auswahl von Scharnieren für Lebensmittelverarbeitungsanlagen?

Wenn Ihre lebensmittelverarbeitende Anlage hygienische Scharniere, waschbeständige Materialien, eine Edelstahlkonstruktion oder eine sauberere Scharniergeometrie erfordert, kann HTAN Ihnen helfen, die Anwendungsbedingungen vor der Auswahl zu prüfen. Teilen Sie uns Ihren Anlagentyp, die Häufigkeit der Reinigung, die Reinigungschemikalien, die Tür- oder Plattengröße, die Anforderungen an die Edelstahlqualität und die Installationsumgebung mit, und unser Ingenieurteam kann Ihnen eine Scharnierrichtung empfehlen, die Hygiene, Korrosionsbeständigkeit und Wartungseffizienz unterstützt.

Für OEM-Projekte im Lebensmittelbereich können auch kundenspezifische Scharnieroptionen auf der Grundlage von Einbauraum, Oberflächenbeschaffenheit, Wasserabfluss, Kontrolle der Befestigungsmittel und Reinigungsanforderungen bewertet werden.
