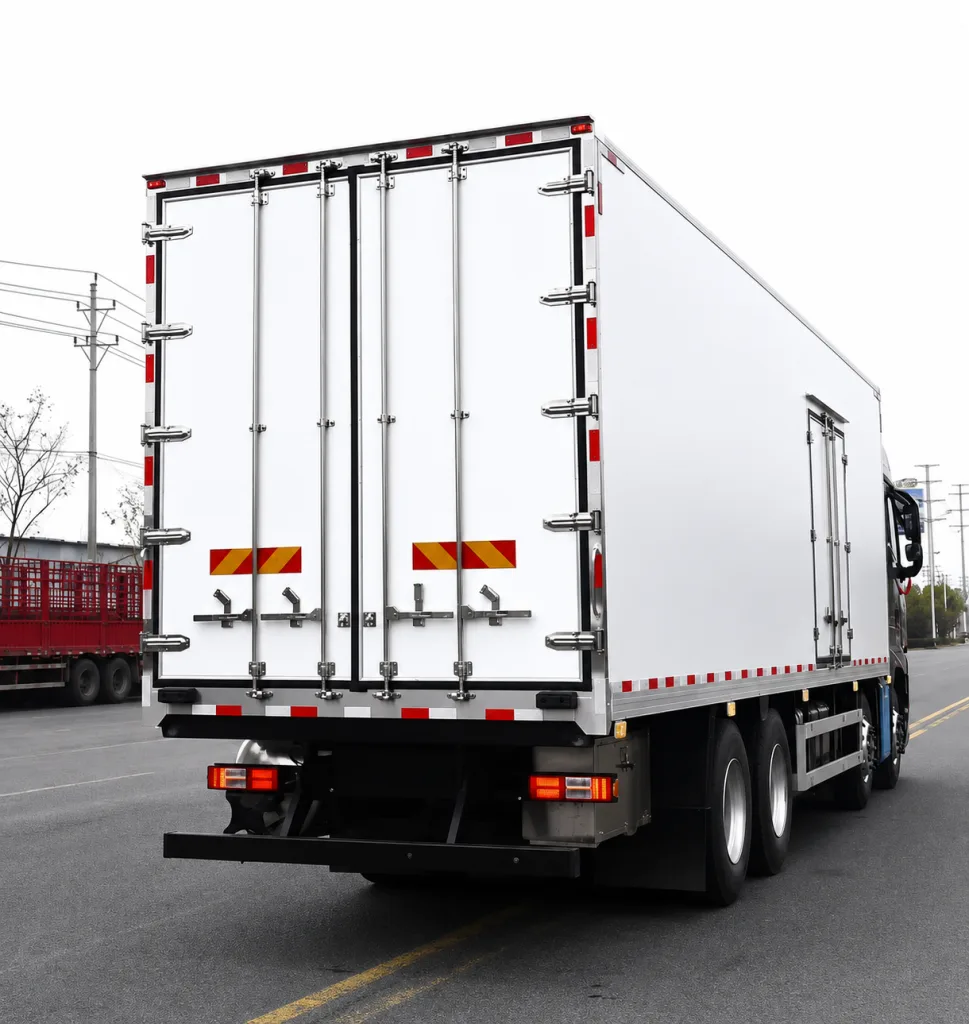

Charnières de portes de camions frigorifiques : vibrations, charge, guide d'étanchéité

Une charnière montée sur la porte fixe d'une chambre froide reste immobile tout au long de sa durée de vie. Ce n'est pas le cas d'une charnière montée sur la porte d'un camion frigorifique. Celle-ci parcourt des milliers de miles, subit les chocs de la route, vibre en permanence et est claquée à l'ouverture et à la fermeture de nombreuses fois par jour sur les quais de chargement. Ce sont là deux fonctions très différentes, et une charnière choisie uniquement pour ses performances à basse température peut tout de même se desserrer, se fissurer ou perdre son étanchéité une fois fixée sur la carrosserie d'un véhicule en mouvement.

Ce guide met l'accent sur les caractéristiques qui distinguent une charnière destinée au secteur des transports : la fatigue due aux vibrations, les charges dynamiques pendant la conduite, les chocs au quai de chargement, la sécurité des fixations et le maintien de l'étanchéité du joint lorsque la carrosserie subit des déformations sur la route. Si vous choisissez plutôt des ferrures pour des chambres froides fixes, vous trouverez les principes de base concernant les matériaux et l'étanchéité dans notre Gamme de charnières pour chambres froides. Ici, c'est la route qui pose problème.

Réponse rapide : Quelles sont les charnières les plus adaptées aux portes des camions frigorifiques ?

Les portes des camions et remorques frigorifiques nécessitent des charnières adaptées au transport, dimensionnées pour résister aux chocs dynamiques de la route, aux vibrations, garantir la sécurité des fixations, compenser le déport de la porte et assurer l'étanchéité du joint — et non pas uniquement en fonction du poids statique de la porte. Une charnière fixe destinée à une chambre froide peut résister aux basses températures, mais risquer de céder sur une carrosserie en mouvement si la tôle est trop fine, si les fixations se desserrent, si l’axe présente du jeu ou si le déport entraîne une perte de compression du joint d’étanchéité. Pour les carrosseries frigorifiques, privilégiez une construction en acier inoxydable ou résistante à la corrosion, un ajustement serré entre l’axe et la rotule, un nombre suffisant de points de fixation, des fixations verrouillables et une géométrie de charnière qui maintient l’étanchéité de la porte isolée lorsque la carrosserie fléchit.

Pourquoi un corps en mouvement change tout

Dans une chambre froide fixe, la charge exercée sur une charnière est essentiellement statique : le poids de la porte isolée, auquel s’ajoutent les cycles d’ouverture par les personnes. Sur un camion ou une remorque frigorifique, cette même porte est fixée à une structure qui se tord, rebondit et vibre à chaque seconde où le véhicule se déplace. La charnière ne se contente plus de maintenir une porte : elle soutient un panneau lourd qui est secoué en permanence tandis que le châssis lui-même fléchit en dessous.

Cela entraîne trois types de défaillances que l'on observe rarement sur les portes fixes. Premièrement, fatigue due aux vibrations: les vibrations continues de faible amplitude finissent par endurcir le matériau et desserrer les fixations au fil du temps. Deuxièmement, charge dynamique et charge d'impact: un nid-de-poule ou une approche brutale au quai exerce sur la charnière des forces bien supérieures au poids statique de la porte. Troisièmement, dérive des phoques: lorsque la carrosserie se déforme, l'alignement de la porte se modifie légèrement, et une charnière incapable de maintenir sa position provoque une fuite au niveau du joint — ce qui correspond exactement à la rupture de la chaîne du froid que le groupe frigorifique s'efforce justement d'éviter.

Le cycle d'utilisation des transports, expliqué

Avant de choisir une charnière, il est utile d’analyser le fonctionnement quotidien du véhicule en identifiant les contraintes spécifiques que chaque partie de celui-ci exerce sur les pièces de fixation. Ces contraintes ne sont pas toutes identiques, et une charnière qui résiste à l’une d’entre elles peut tout de même céder sous l’effet d’une autre.

Phase	Contrainte sur la charnière	Ce que cela menace
Conduire sur une route lisse	Vibration continue de faible amplitude	Desserrage des fixations, microfissures de fatigue
Route accidentée / nids-de-poule	Choc soudain de forte amplitude	Déformation des goupilles, fissuration des plaques
Prise de virage / freinage	Charge latérale et inertielle exercée sur la masse de la porte	Usure des charnières, déport de la porte
Chargement à quai	Cycles fréquents d'ouverture et de fermeture brusques	Usure due aux cycles, choc violent lors d'un mouvement d'amplitude maximale
Garé, portes ouvertes	Porte maintenue en position d'ouverture maximale, charge due au vent	Déformation permanente si la résistance est sous-estimée

Conclusion : une charnière de camion frigorifique doit être choisie en tenant compte du scénario le plus défavorable pour chacune des cinq phases, et non d'une valeur moyenne. Une charnière dimensionnée uniquement en fonction du poids statique de la porte résistera à la condition « stationnement », mais ne résistera pas au passage sur un nid-de-poule.

Sécurité des fixations : l'erreur que la plupart des gens négligent

Sur une porte fixe, il suffit de serrer la charnière une seule fois pour qu’elle reste bien en place pendant des années. Sur un véhicule, les vibrations tentent constamment de desserrer les fixations. C'est la cause la plus fréquente de défaillance des charnières des carrosseries de transport en service : ce n'est pas la charnière qui casse, mais la fixation qui se desserre jusqu'à ce que la porte s'affaisse, que le joint présente des fuites et que la plaque élargisse ses propres trous.

C'est là que la conception de la fixation de la charnière elle-même revêt une importance plus grande que sur une porte fixe. Une charnière dotée d'un plus grand nombre de points de fixation répartit la charge et réduit la contrainte exercée sur chaque vis, ce qui ralentit son desserrage. Les trous fraisés permettent à la tête de la vis de s'enfoncer à fleur et de s'appuyer fermement contre une surface plane, offrant ainsi un serrage plus stable qu'une tête de vis en saillie. À titre d'exemple tiré de notre propre gamme, la XG02-129-1 Il s’agit d’une charnière à sangle en acier inoxydable SUS304 brossé, dotée d’un corps de 205 mm et de sept trous de fixation de Ø6,5 mm fraisés pour des têtes de Ø12 — un nombre aussi élevé de points de fixation répartis sur une longue plaque correspond exactement au type de montage réparti et affleurant qui résiste au desserrage dû aux vibrations sur une structure en mouvement. (Vérifiez le gabarit de perçage et les spécifications des fixations par rapport au plan correspondant à la configuration spécifique de votre porte.)

Quelle que soit la charnière que vous choisissiez, les détails d'installation sont tout aussi importants que la pièce elle-même : utilisez un frein-filet ou des fixations de sécurité adaptées, enfoncez bien chaque vis à tête fraisée jusqu'au fond, et resserrez-les après les premières semaines d'utilisation, une fois que l'ensemble s'est stabilisé.

Adaptation de la charnière à la porte et au corps

Les caisses frigorifiques ne sont pas toutes construites de la même manière. Les portes à panneaux, les portes à accès latéral et les portes arrière à enroulement ou battantes présentent toutes une géométrie de montage différente, et la charnière doit s'adapter au déport de la caisse et à la surface de montage disponible. Vous trouverez ci-dessous des exemples concrets tirés de notre gamme SUS304 destinée au transport, qui illustrent les différences de géométrie selon le type de porte — non pas sous la forme d’un catalogue figé, mais afin de concrétiser la logique de sélection.

État des portes / de la carrosserie	Une géométrie adaptée	Exemple tiré de notre gamme
Porte arrière ou latérale affleurante, face de montage plane	Charnière à bride droite, trous fraisés	XG02-113 — 150 mm, SUS304, 6 × Ø6,5 avec alésage, goupille de Ø10
Porte isolée à recouvrement / en relief	Bras décalé pour franchir le rebord du panneau	XG02-126 — 152 mm avec un bras décalé de 28 mm, goupille de Ø 8
Porte arrière lourde, grande capacité de chargement	Longue lanière épaisse, nombreux points d'attache	XG02-129-1 — 205 mm, 7 trous de fixation, plaque de 7 mm
Exigences relatives aux portes encastrées / affleurantes	Corps encastré	XG02-084 — Variante ZDC en acier inoxydable SUS304, finition miroir ou chromée

Il convient de s'attarder sur les épaisseurs de tôle. La différence entre la tôle de 7 mm du modèle XG02-129-1 et celle de 4,5 mm du modèle XG02-113 n'est pas négligeable sur un véhicule : une tôle plus épaisse résiste mieux à la flexion et à la déformation rémanente provoquées au fil du temps par des chocs répétés. Pour une porte arrière lourde soumise aux chocs lors des manœuvres de chargement, ce surcroît de matériau joue un rôle essentiel.

Maintenir le scellé pendant que le corps se courbe

Une caisse frigorifique est une caisse allongée, et les caisses allongées ont tendance à se tordre. Sur un terrain accidenté, le châssis arrière peut se déformer légèrement. Si la charnière ne parvient pas à maintenir la porte parfaitement alignée tout au long de ce mouvement, la compression du joint varie d’un coin à l’autre et de l’air chaud et humide s’infiltre, ce qui va à l’encontre de l’objectif même de la carrosserie frigorifique et oblige l’unité à fonctionner à plein régime.

Deux caractéristiques de la charnière sont utiles à cet égard. A broche et articulation bien ajustées Un jeu minimal empêche la porte de se décaler lorsque le cadre bouge, ce qui permet de maintenir une compression uniforme du joint. Et correct sélection du décalage — l’adaptation de la géométrie de la charnière au débord de la porte, afin que celle-ci repose fermement contre le joint plutôt que de coincer ou de dépasser — est ce qui assure réellement la compression du joint. Un mauvais réglage du déport entraîne un problème d’étanchéité, et pas seulement un problème d’ajustement : s’il est trop faible, il y a des fuites ; s’il est trop important, la porte coince et exerce une contrainte sur la charnière à chaque cycle.

C’est également pour cette raison que le choix d’un équipement adapté sur une carrosserie frigorifique s’inscrit dans le cadre plus large de la chaîne du froid. La charnière fait partie intégrante d’un système composé d’une porte et d’un joint d’étanchéité ; les principes fondamentaux relatifs à l’étanchéité, à l’alignement, aux matériaux adaptés aux basses températures et à la prévention des défaillances sont exposés dans notre Guide de l'ingénieur sur les charnières pour chambres froides, et un véhicule de transport se contente d'ajouter à cela les vibrations et les chocs.

Capacité de charge avec une marge de sécurité pour le transport

La plus grande erreur de dimensionnement consiste à choisir la charnière en fonction du poids statique de la porte. Sur la route, la charge effective dépasse largement le poids au repos de la porte chaque fois que les roues heurtent une bosse, car la masse de la porte subit une accélération due au choc. Une porte qui pèse 40 kg à l’arrêt peut exercer momentanément sur ses charnières une charge plusieurs fois supérieure à ce poids lorsque la remorque s’enfonce dans un nid-de-poule.

C’est pourquoi les applications dans le domaine des transports méritent une marge de sécurité plus importante que celle prévue pour les portes fixes. Plutôt que de dimensionner en fonction du poids de la porte, il convient de le multiplier par une marge tenant compte des chocs dynamiques, puis de privilégier la plaque la plus épaisse et le plus grand nombre de fixations dans cette fourchette. Il s’agit là de la même approche en matière de coefficient de sécurité que celle généralement appliquée aux ferrures de portes à usage intensif — si vous souhaitez connaître la méthode complète d’évaluation des portes lourdes, notre gamme de charnières à usage intensif traite en détail la logique de charge. Pour un corps en mouvement, considérez cette marge comme un seuil minimal, et non comme un objectif.

Méthode de fixation : montage par boulonnage ou par soudage pour les carrosseries de véhicules

Sur une carrosserie de véhicule, le mode de fixation relève d’un véritable choix technique, et non d’une solution par défaut. Les charnières boulonnées avec des fixations à tête fraisée sont faciles à entretenir — une charnière endommagée peut être remplacée sur place sans toucher à la structure de la carrosserie — et elles constituent le choix courant pour les portes à panneaux isolés, où l’on souhaite éviter d’appliquer la chaleur de la soudure sur le panneau. En contrepartie, les assemblages boulonnés nécessitent des dispositifs de verrouillage et un resserrage périodique pour résister aux vibrations.

Le montage par soudure offre un assemblage permanent et résistant aux vibrations, sans aucune fixation susceptible de se desserrer, ce qui convient aux sous-châssis en acier et aux encadrements de porte structurels. Les inconvénients sont la difficulté d’entretien sur site et l’apport de chaleur à proximité de l’isolation. Le choix dépend généralement de la construction de la carrosserie : les panneaux composites isolés se prêtent mieux au montage par boulonnage ; les châssis structurels en acier peuvent quant à eux être soudés. Si vous envisagez une solution soudée, les éléments à prendre en compte sont abordés dans notre Gamme de charnières à souder. Il n'y a pas de réponse universellement valable : il faut adapter la méthode à la morphologie de chacun.

Une séquence de sélection pratique

Pour résumer, voici l'ordre dans lequel nous vous recommandons de procéder pour une porte de camion ou de semi-remorque frigorifique, afin que rien ne soit spécifié hors séquence :

1. Vérifiez le type de porte et la structure du vantail (à fleur, à recouvrement, à panneaux, à cadre structurel).
2. Mesurez le décalage directement entre la face du cadre et celle de la porte — ne vous fiez pas à une estimation.
3. Déterminez le poids statique de la porte, puis appliquez une marge de sécurité relative aux chocs liés au transport afin de définir la charge cible.
4. Choisissez la forme qui correspond au décalage (sangle droite, bras décalé ou dissimulée).
5. Dans cette configuration, privilégiez une tôle plus épaisse et un nombre plus élevé de fixations pour garantir une meilleure résistance aux vibrations.
6. Choisissez entre un montage par boulonnage et un montage par soudure en fonction de la carrosserie et des besoins en matière de facilité d'entretien.
7. Prévoir l'utilisation de fixations autobloquantes et un contrôle du couple de serrage au début de la mise en service.

En procédant ainsi, ce sont d'abord le décalage et le corps qui déterminent la géométrie, puis la charge et les vibrations qui définissent la robustesse de l'ensemble — plutôt que de choisir une pièce à partir d'une photo et de se rendre compte, une fois celle-ci montée, que le décalage est incorrect.

Charnières sur mesure pour caisses frigorifiques

Si une charnière standard ne correspond pas au déport, au gabarit de fixation ou au profil de charge de la carrosserie, HTAN peut développer des charnières adaptées au secteur des transports, sur mesure. Le moyen le plus rapide d’obtenir une recommandation concrète consiste à fournir le poids de la porte, son type, le déport mesuré, la surface de fixation disponible, ainsi qu’une photo ou un schéma de la position actuelle de la charnière. Grâce à ces informations, notre équipe d’ingénieurs peut adapter la géométrie et la capacité de charge au véhicule, plutôt que d’imposer à la porte de s’adapter à une pièce générique. Si vous disposez d’un échantillon de la charnière actuelle, son envoi permettra d’accélérer encore davantage le processus. Contactez-nous avec ces informations pour lancer une évaluation.
